西门子S7单边通讯

S7通讯

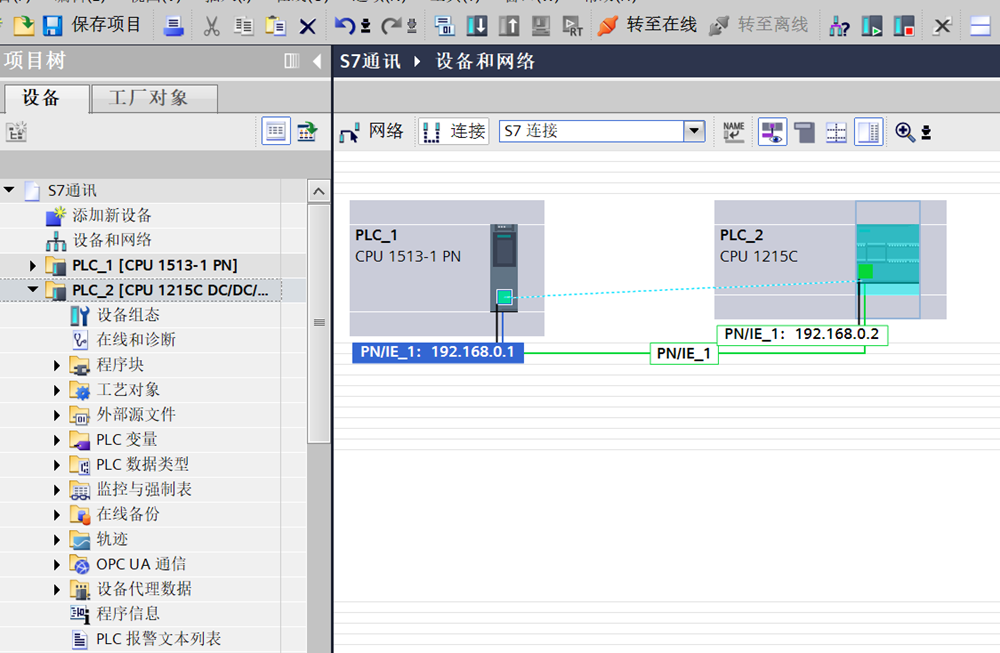

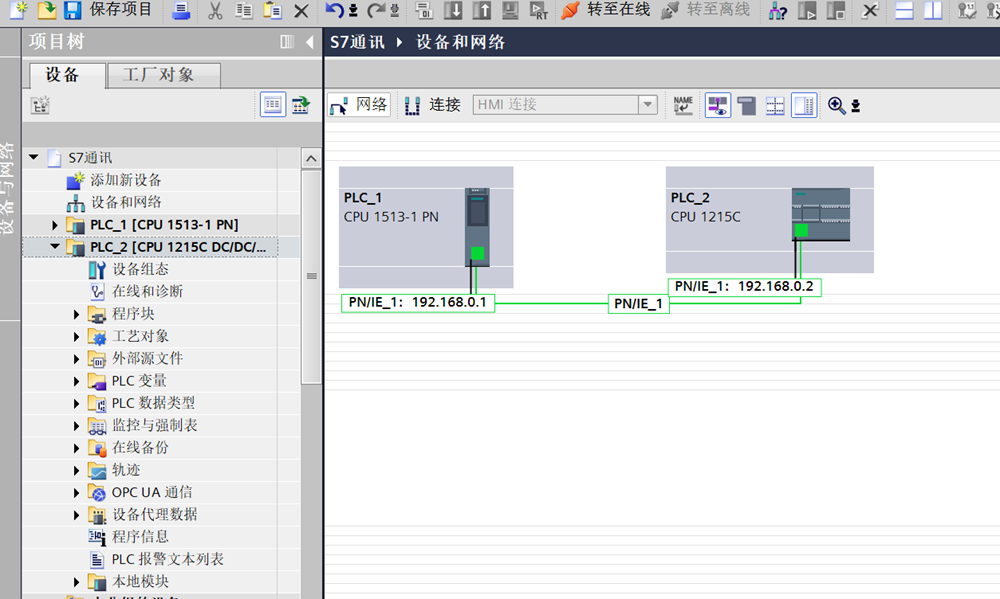

S7通讯也叫单边通信,是西门子的私有协议,在博途中新建两个PLC,分别是一个客户端1215C,一个服务器端1513;在网络视图中点击显示IP地址的小眼睛,将两个PLC用线连接起来,把它们建立到一个子网里;

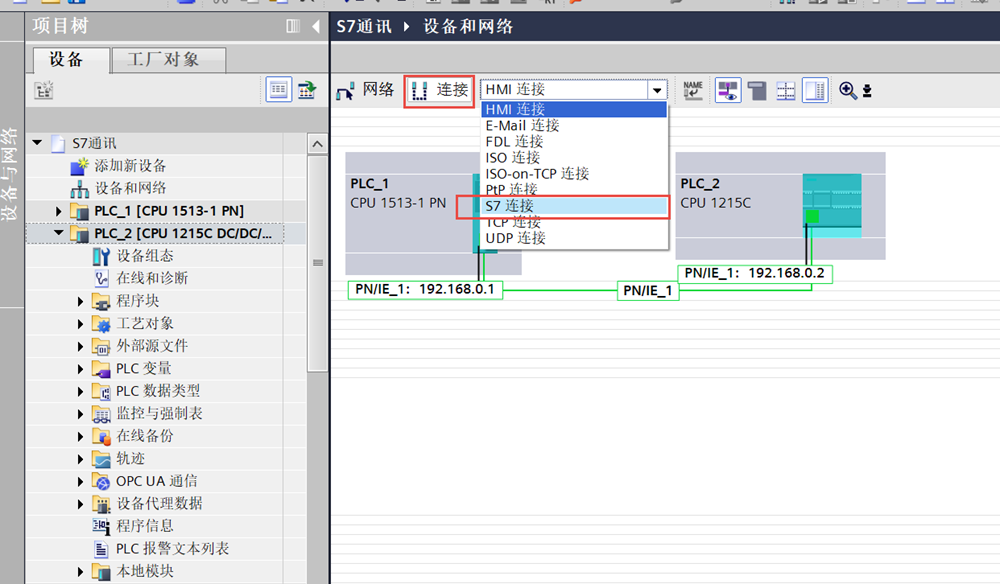

点击连接——然后在下拉列表中选S7连接;

将两个PLC使用S"7连接"连接起来组成网络。这样S7连接就已经建立成功了。

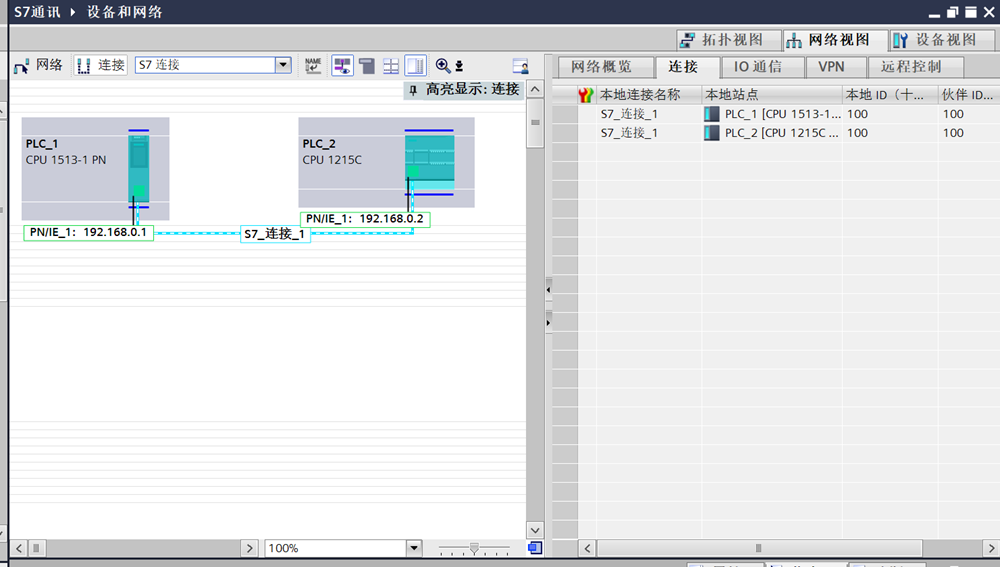

S7连接是一条相间的青色线;并有连接的相关信息。

服务器端的操作

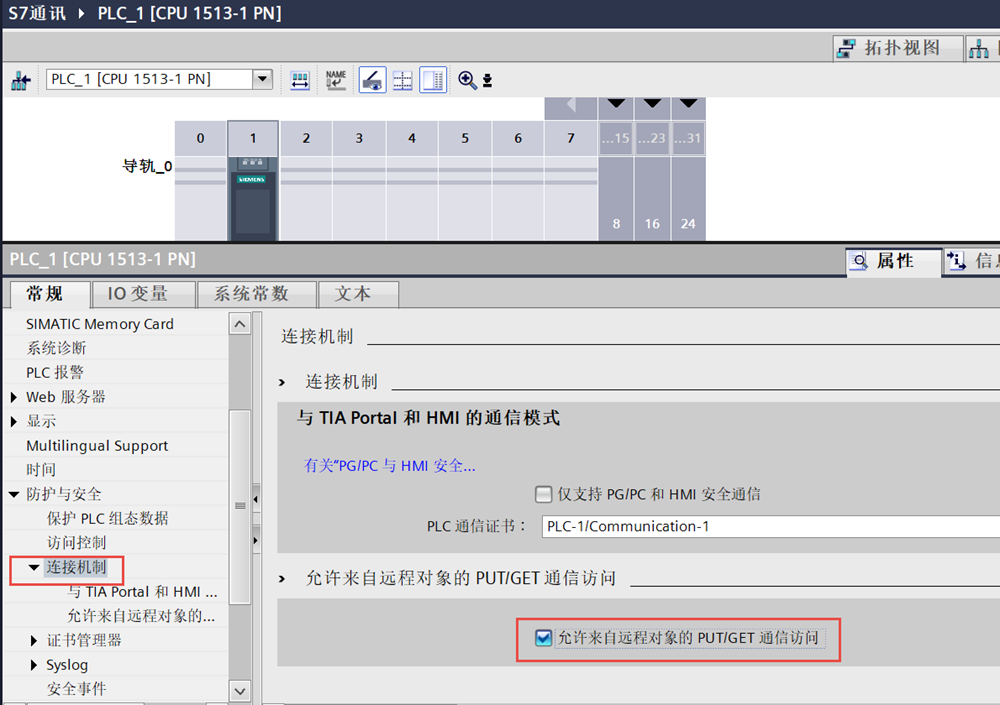

为了能够可靠的连接需要在服务器端1513,在常规——-防护与安全——-连接机制——-勾选允许来自远程对象的的PUT/GET通信访问。对于客户端的"连接机制"不需要勾选;

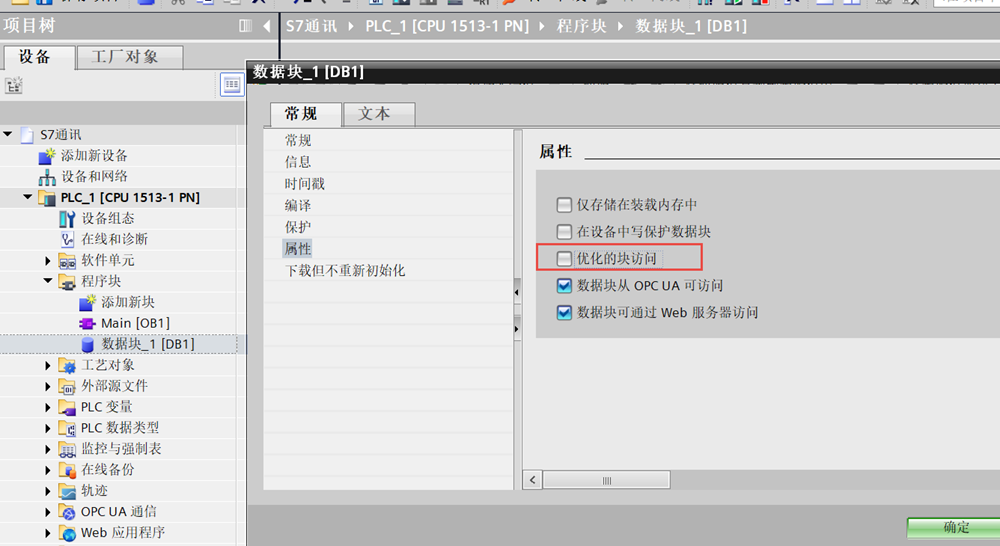

同时还要取消服务器端数据块的优化块访问属性;

客户端中的操作

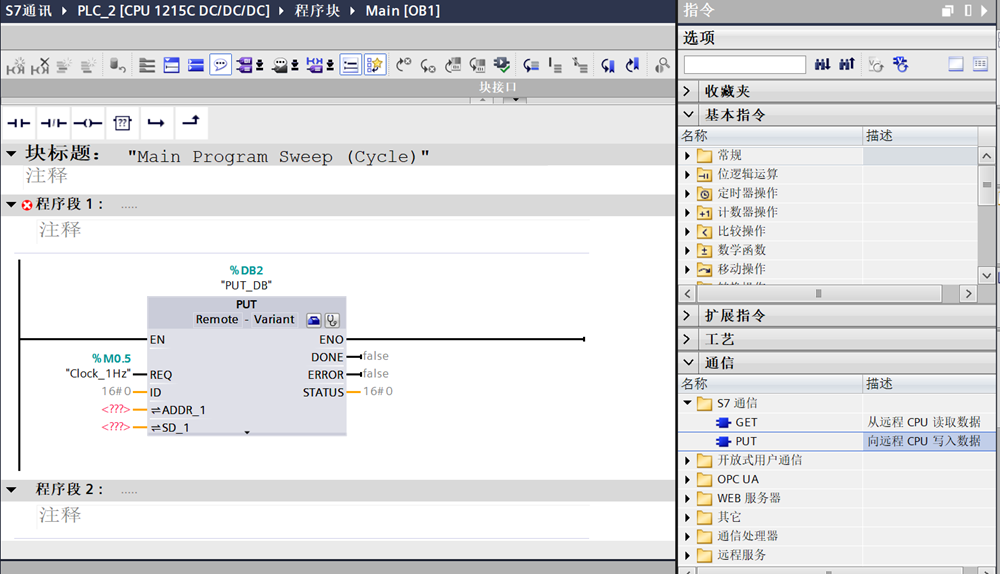

从通信指令中拖S7通信的指令,

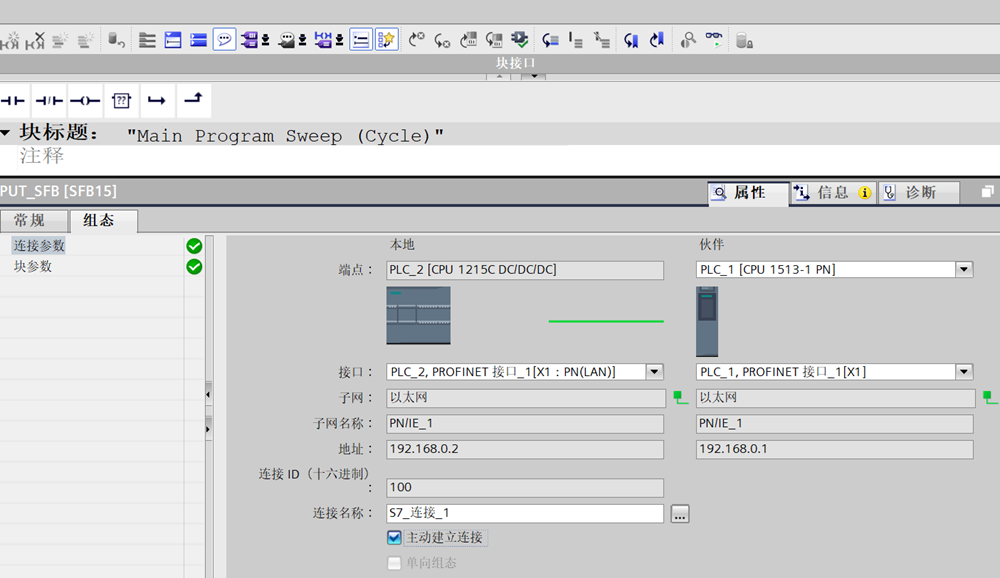

点击右上角的蓝色小房子图标开始组态;

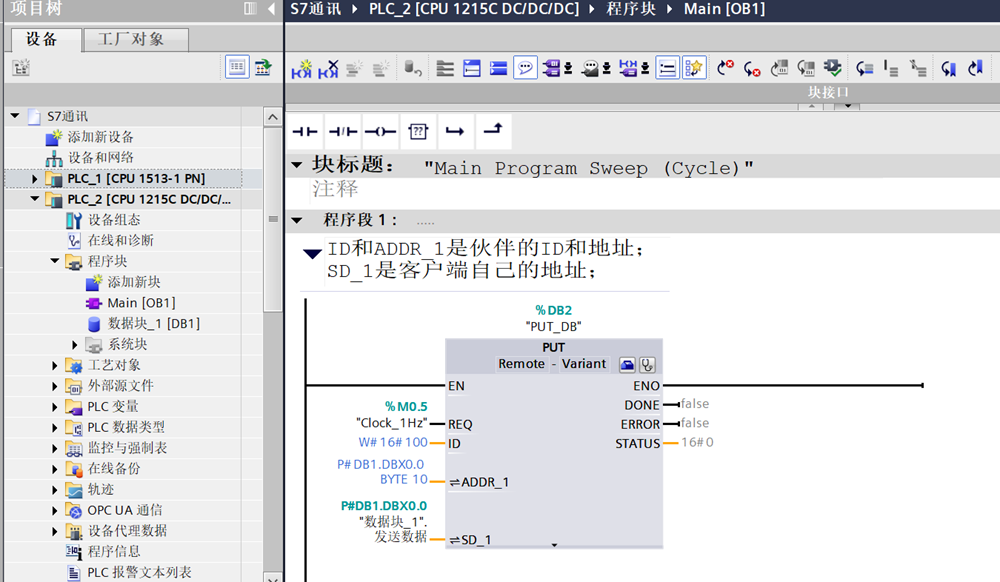

在客户端的主程序中拖放一个PUT发送数据指令,填写相关引脚;SD_1是客户端中的发送数据块;

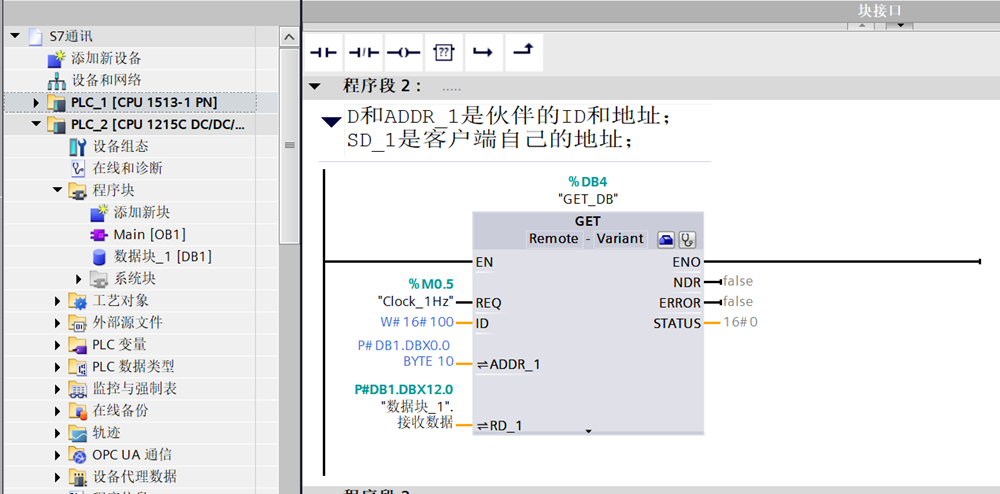

同理,在客户端的主程序中拖放一个GET接收数据指令,填写相关引脚;RD_1是客户端中的接收数据块;

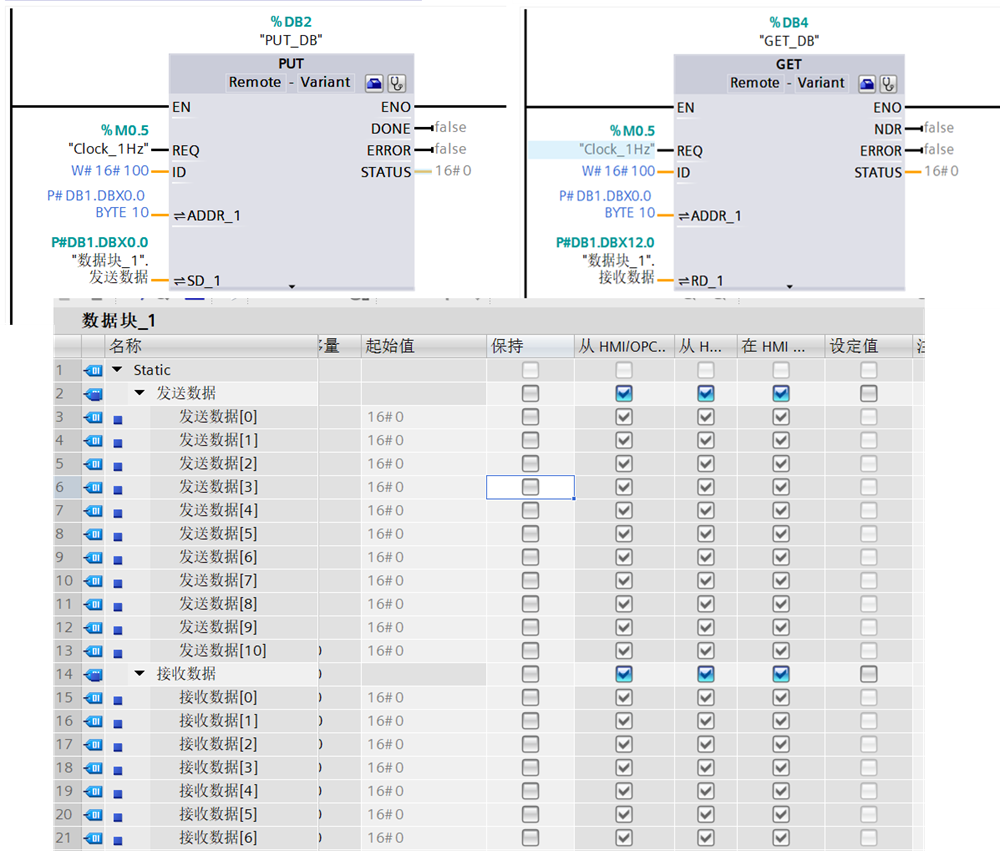

客户端数据块的填写;

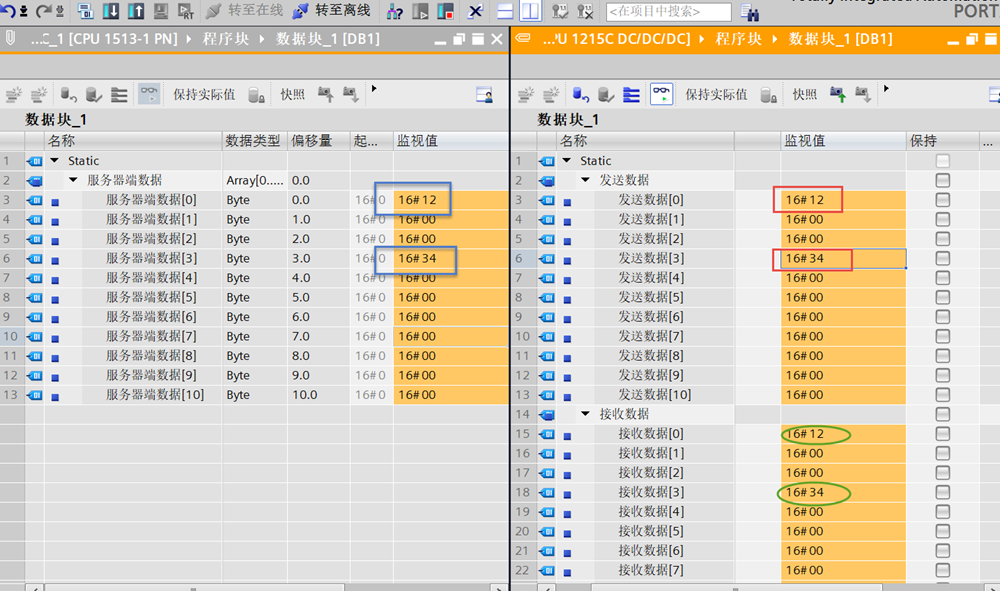

在客户端的发送数据区修改数据,在服务器的数据区浅蓝色和客户端的接收区绿色都会发生变化;
