循环中断组织块与延时中断

循环中断组织块与延时中断


第一部分组织块的循环中断

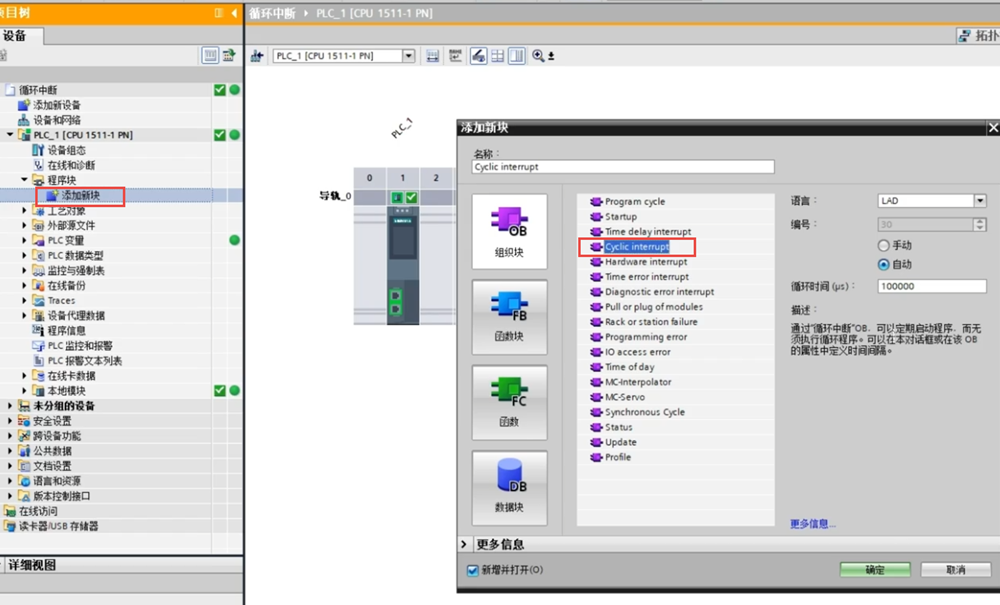

循环中断的组织块号可以设30~38之间的任意数,循环中断时间表示我在OB30循环中断程序块中写的程序它每隔10秒中执行一次,这个时间可以设定。

在OB30中写个自加数每10秒加一次;在OB1中是每少中加一次。注:在OB1中的自加数得是上升沿,否则的话数会连续加很多;

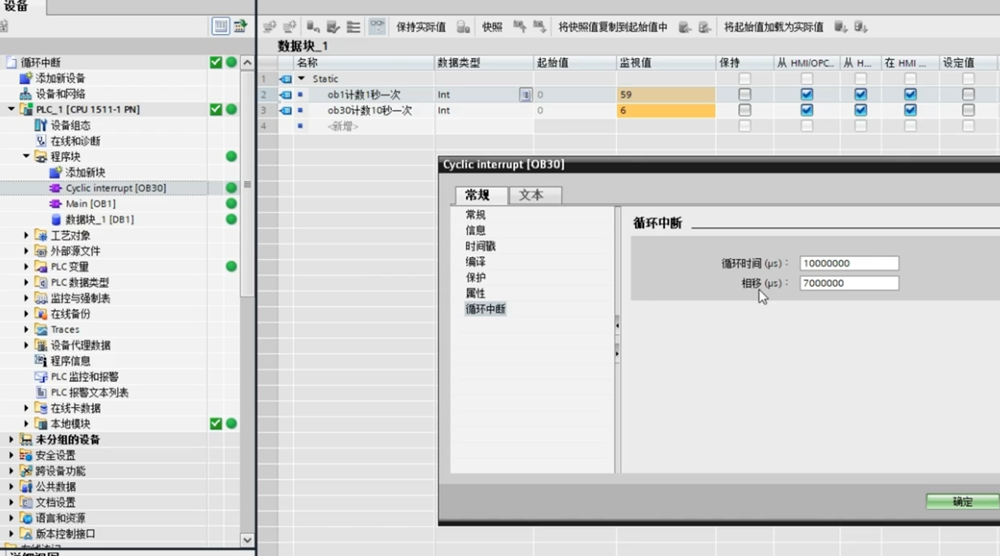

上面的两个时间当是53时,下面的就会由5变为6,也就是它是遇3开始进位,此时可以在循环中断的属性中的循环中断相移中后移7秒,这样就遇10进一了。

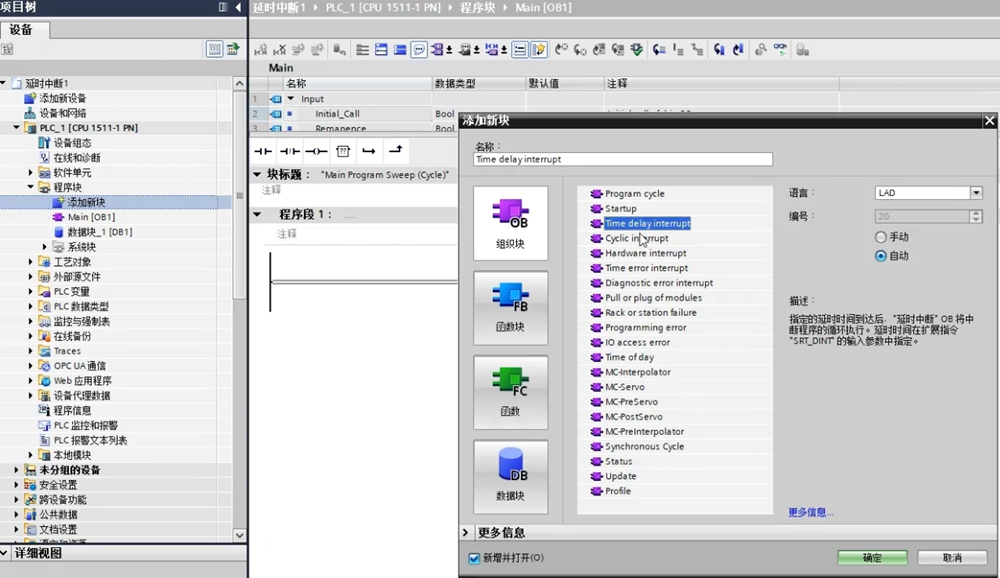

第二部分延时中断

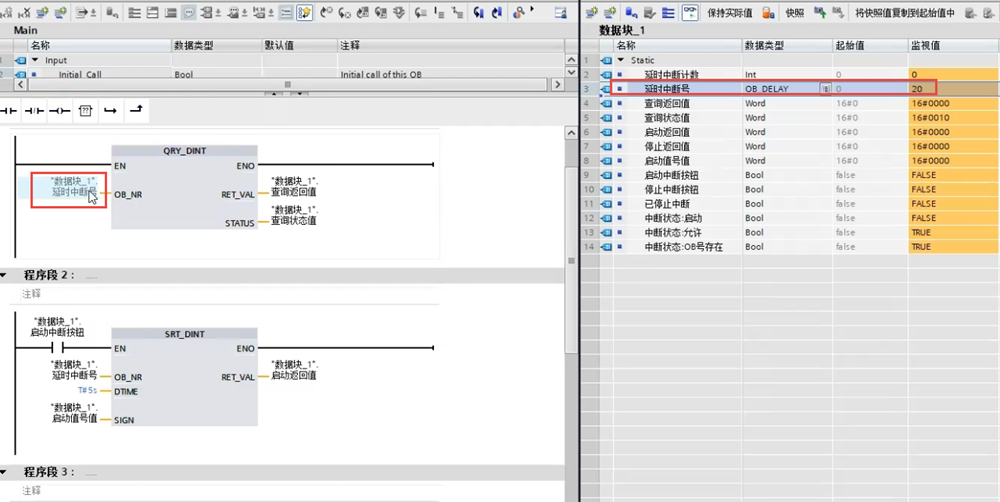

因为组织块中的延时中断号为20,所以指定中断号为20,
