威纶通触摸屏和Modbus Poll调试助手Modbus TCP以太网通信

威纶通触摸屏和Modbus Poll调试助手实现Modbus TCP以太网通信。此案例是威纶通触摸屏当做服务端，Modbus Poll调试助手当做客户端，Modbus Poll调试助手可以对威纶通触摸屏上的变量进行操作。

威纶通触摸屏的系统设置。

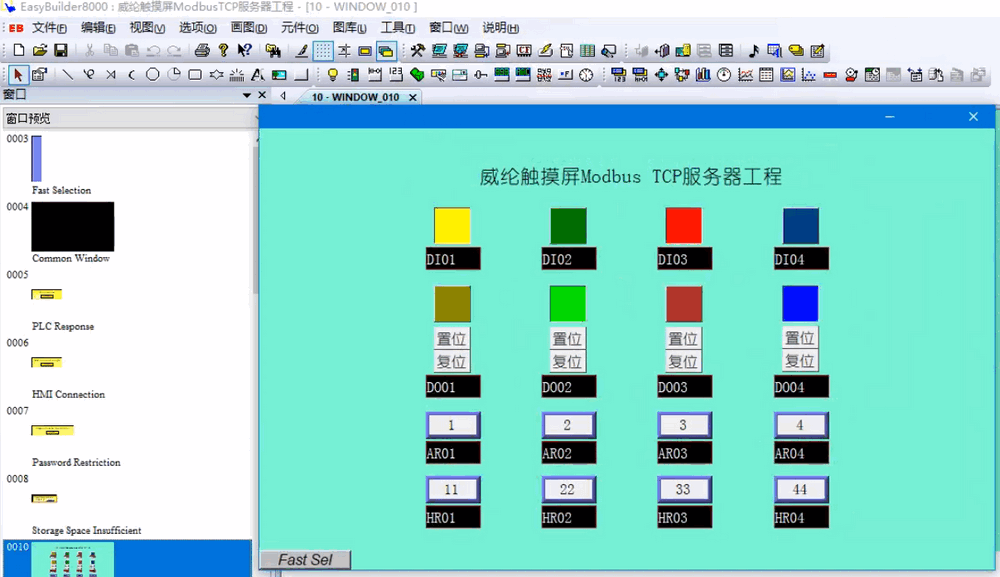

威纶通触摸屏的画面组态，如果威纶通触摸屏做为Modbus TCP服务器的LB位元件的话，客户端可以使用01功能码也可以使用02功能码，对LB位元件进行写操作的话要用05或15功能码来操作。

Modbus TCP通信格式

组态好画面以后，编译下载。

Modbus Poll的组态，新建输入输出变量和寄存器变量。注：Modbus Poll是运行在本台电脑上的，所以Modbus Poll做客户端的地址跟本电脑的地址是一样的。

当Modbus Poll和威纶触摸屏的界面都做好以后就可以在线模拟进行通讯了。

通讯效果展示：
