液晶电视逻辑板的8大电压及快速找到故障点

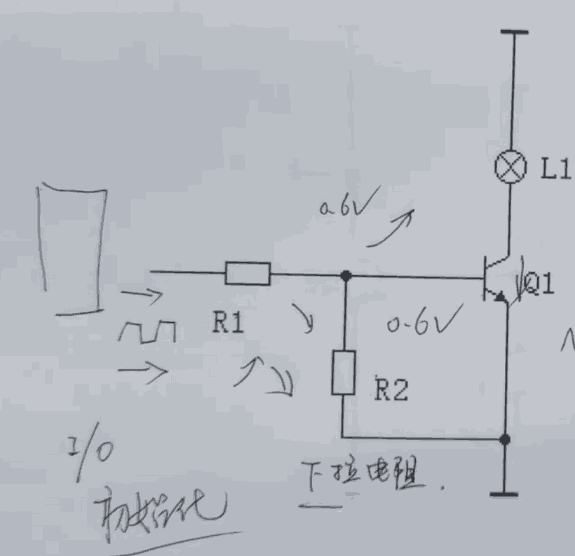

三极管基极为什么要串上或并上一个电阻？是因为要限流，还要降压
在基极上所接的信号初始化时，不能确定是高电平还是低平，需要R2
把电压拉低，不会使三极管误导通，R1与R2的压差在0.6v以上时三
极管就导能了。

自激振荡电路原理

逻辑板在液晶电视中的作用

液晶电视逻辑板的8大电压
上屏电压：是整块逻辑板的总供电电压 12V
LVDS / LCK电压：主板送过来的主号电压 1V左右
VGH电压：是屏的开启电压 18---27V
VGL电压：是屏的关闭电压 -5.3---6.3V
VDA电压：屏的内部驱动电压一般标AVDD 15V左右
VDD电压：数字电路的供电电压 1.5V, 2.5V 1.8V 3.3V
VCOM电压：屏的公共电极电压 是VDA电压的一半7.5V---8V
SDA数据线，SCA是控制线总线电压：测量有跳变是正常的，否则不正常

液晶电视黑屏怎样修？快速找到故障点并修复

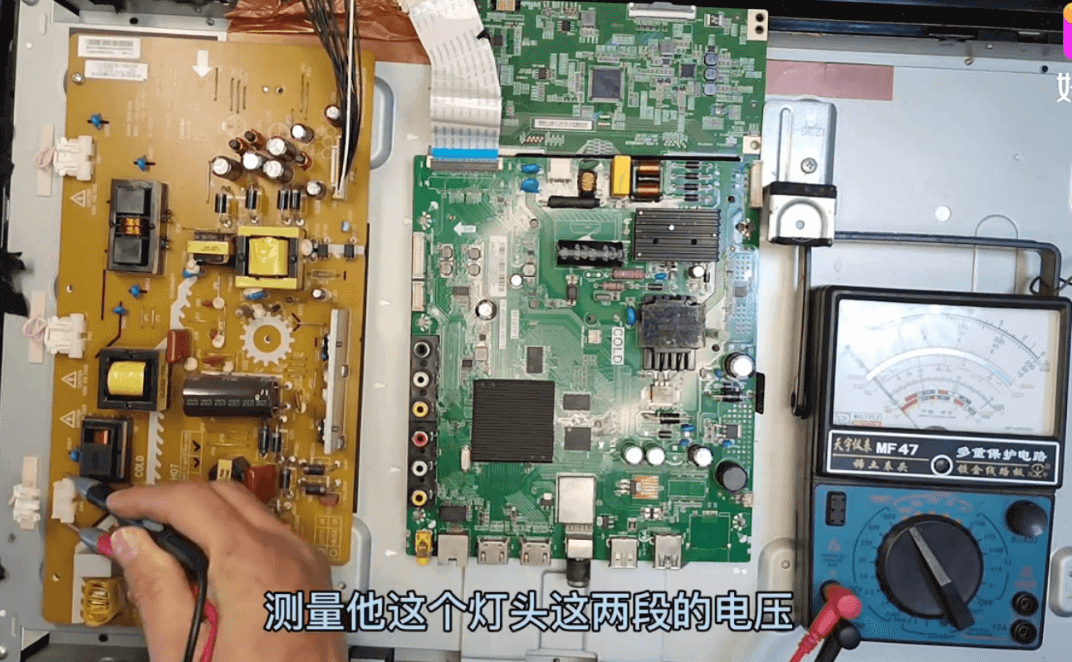

将指针表打到交流1000V档，开机瞬间是否有高压然后回落。
如果有则说明是灯条坏了。

电视出现音量自动加减、节目号乱跳、菜单乱码
一般是电视左边或右的按键板的按钮变质，粘连，电容漏电等引起，
可以拆下再开机测试即可确定出故障

户户通主板电压测量
测主板有没有，5V, 3.3V，2.5V ,20V 另天线的极化电压应有13V，
当处于搜索频道时极化电压应有13---18V之间变化的电压，是动态变
化的。如果搜不到台，有可能是调谐芯片有问题，或周边的电容短路
等故障引起的。

户户通信号差常见故障
户户通信号差，下雨天或晚上信号会更差，一般是锅或高频头有问
题了，一般更换就可以了

电视机开机白屏无图，不一定是屏问题，先排查这部分电路

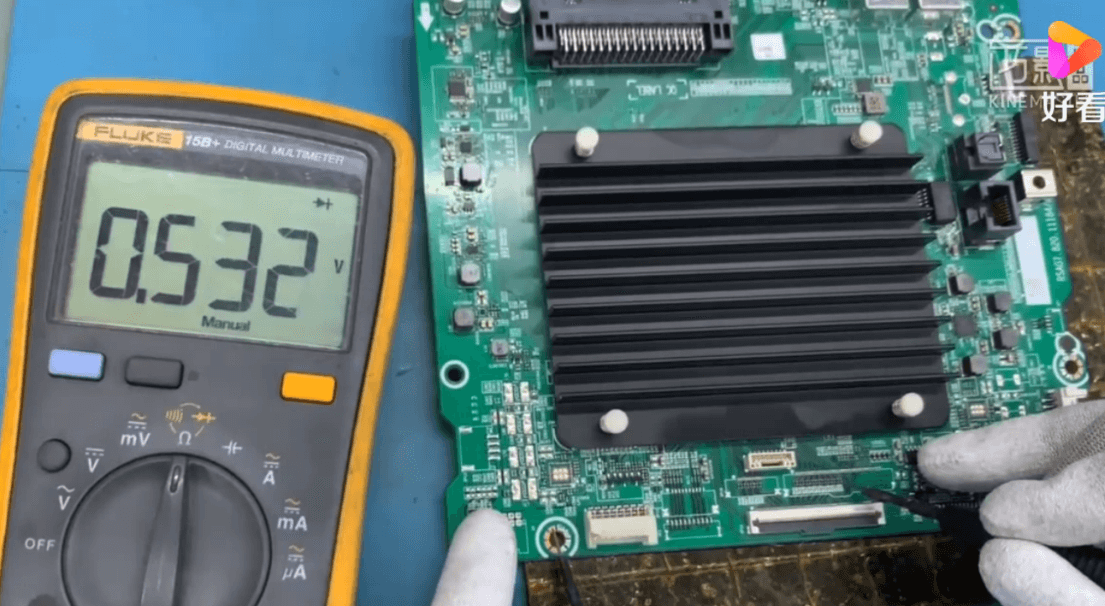

每一个小电阻就是一个信号线，一般是其中某一个短路导致，可以用
数字表的二极管档，红笔接地，黑笔测电阻的值。

开关电源的高频变压器的工作频率
用交流档测出其输出电压，用频率档测出76KHz的频率
