TVS或ESD设计选型有疑虑？可试试静电放电仿真

可以从gitcode上下载ESD放电枪模型；放电枪模型的安装可以参考

本文将利用LTSpice模型探讨ESD发生器SPICE仿真，阐明这一强大工具如何帮助分析和提升电子电路中的ESD保护策略。

静电放电发生器，也称为“静电放电发生器”，是一种用于工业和测试环境中模拟受控且可重复的静电放电（ESD）的装置，ESD是突发且短暂的电流，可能损坏或干扰其他电子设备。这些发生器用于测试电子设备和电路对模拟静电放电的电阻，评估这些设备的反应以及是否能充分防护静电放电（ESD）引起的损害。

ESD发生器可以模拟不同类型的ESD脉冲，例如由各种标准和应用定义的脉冲。例如，一些静电静电发生器可以产生模拟人体模型（HBM）、机器模型（MM）或带电器件模型（CDM）的脉冲。部分ESD发生器还能产生符合国际电工委员会（IEC） 61000-4-2标准要求的脉冲，该标准规定了评估电气和电子设备的ESD抗扰性测试水平和方法。

模型的安装

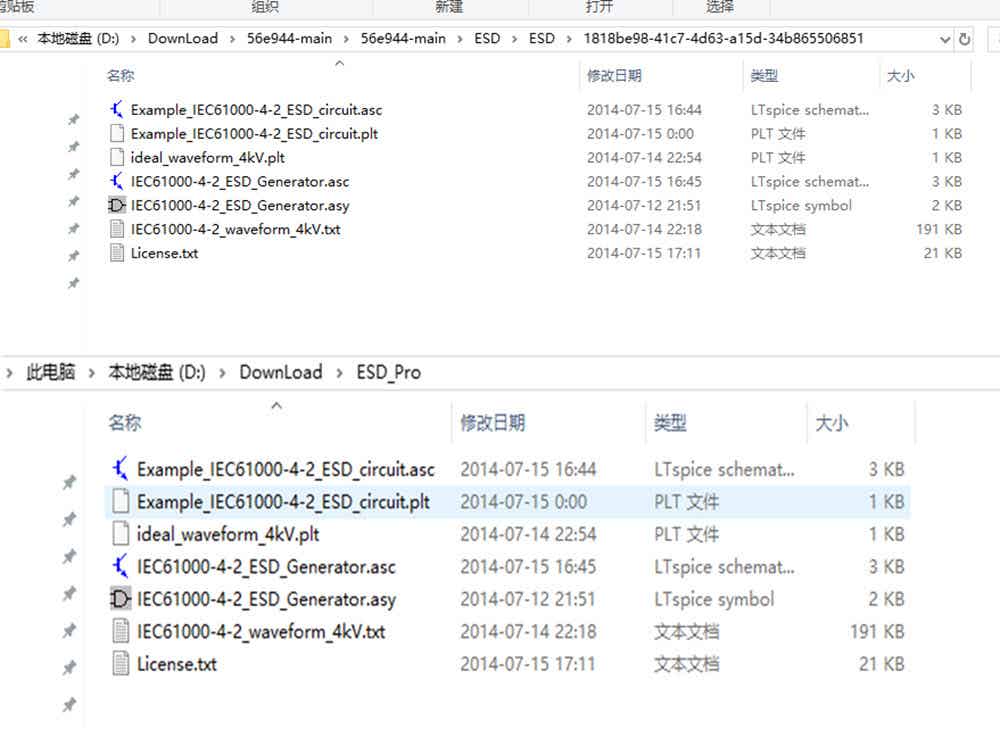

将下载的拷贝到新建的ESD_Pro文件夹下；

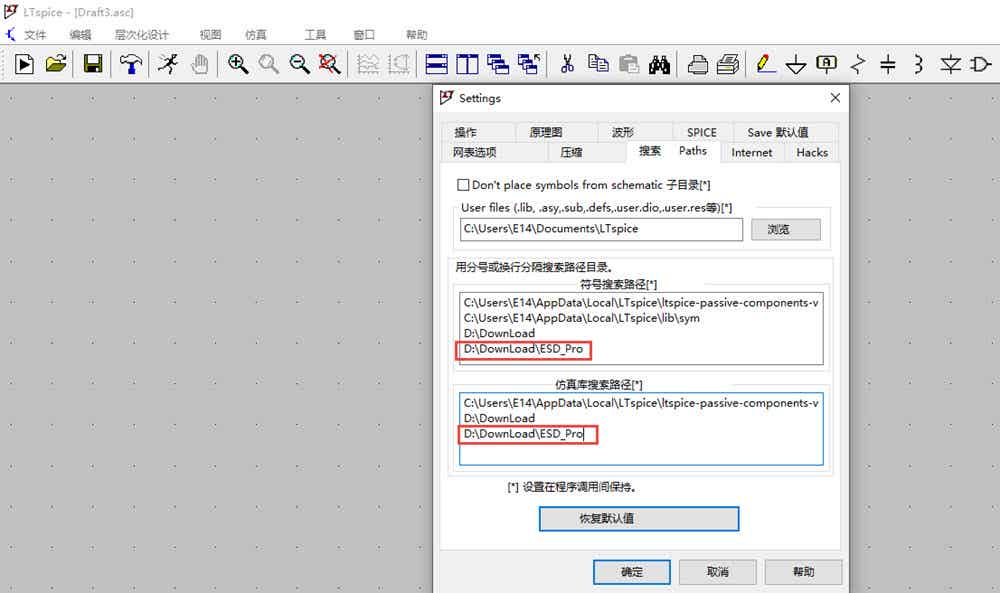

在LTspice的设置中添加新建的ESD_Pro路径

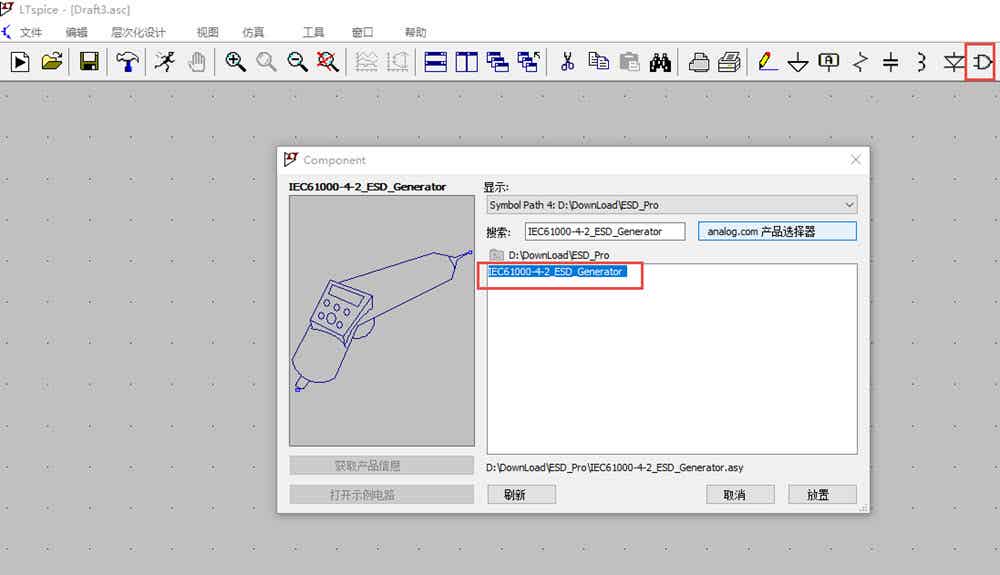

在放置中添加静电放电仿真枪

搭建基础电路

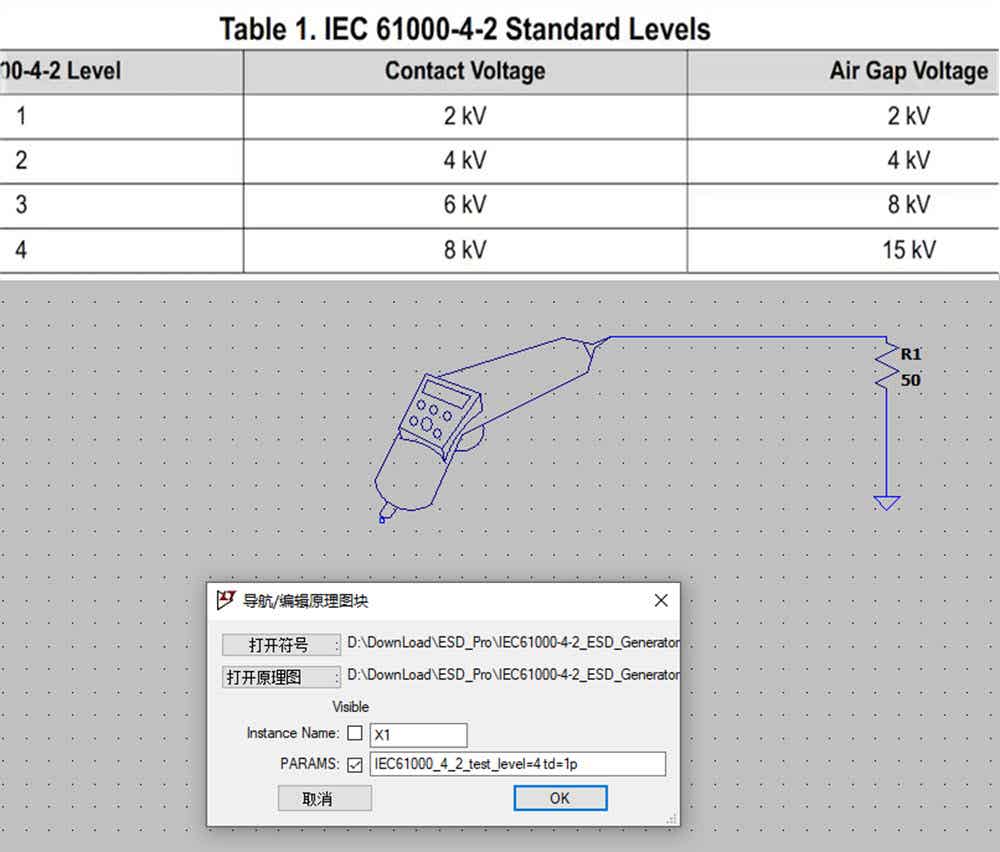

示例是对电阻进行放电，设置好ESD放电枪的参数；

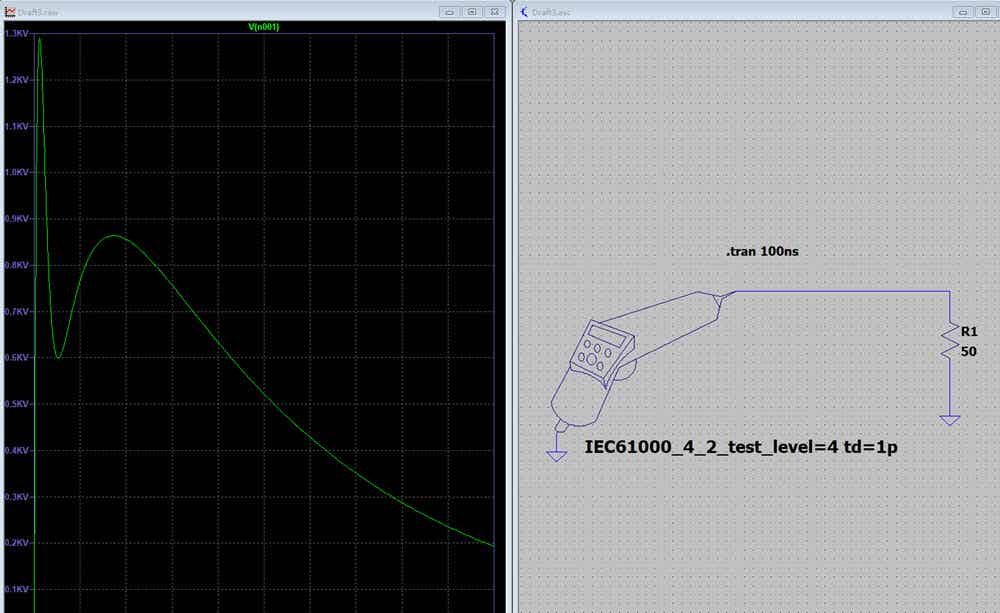

简单设置参数就可以进行仿真了，此示例是演示50欧姆电阻在放电的情况下所承受的电压；
