LTspice电路仿真

LTspice的下载与安装

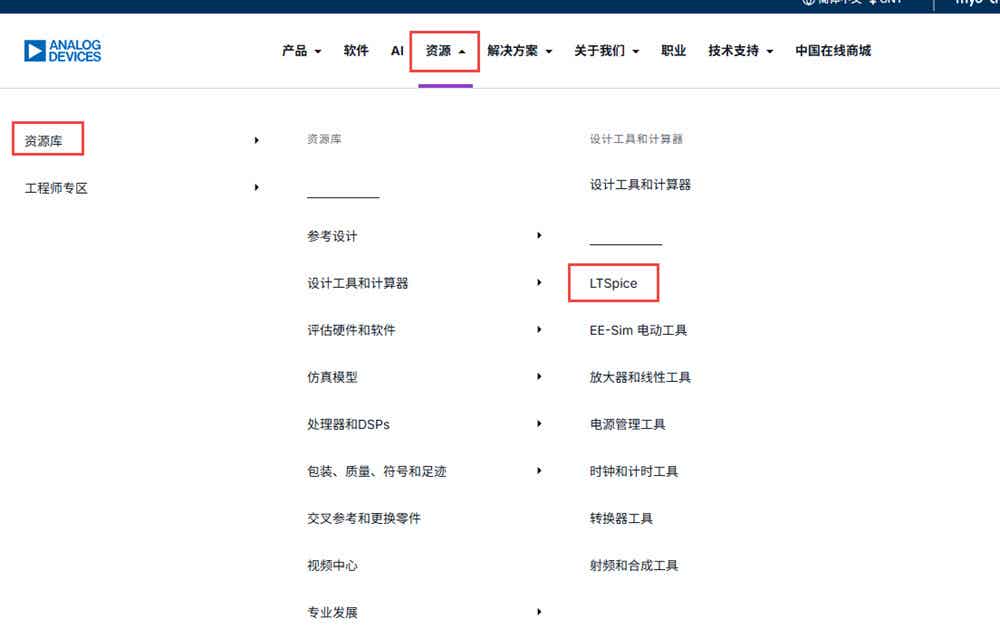

打开AD官网，在资料专区中的资源库中找到LTSpice

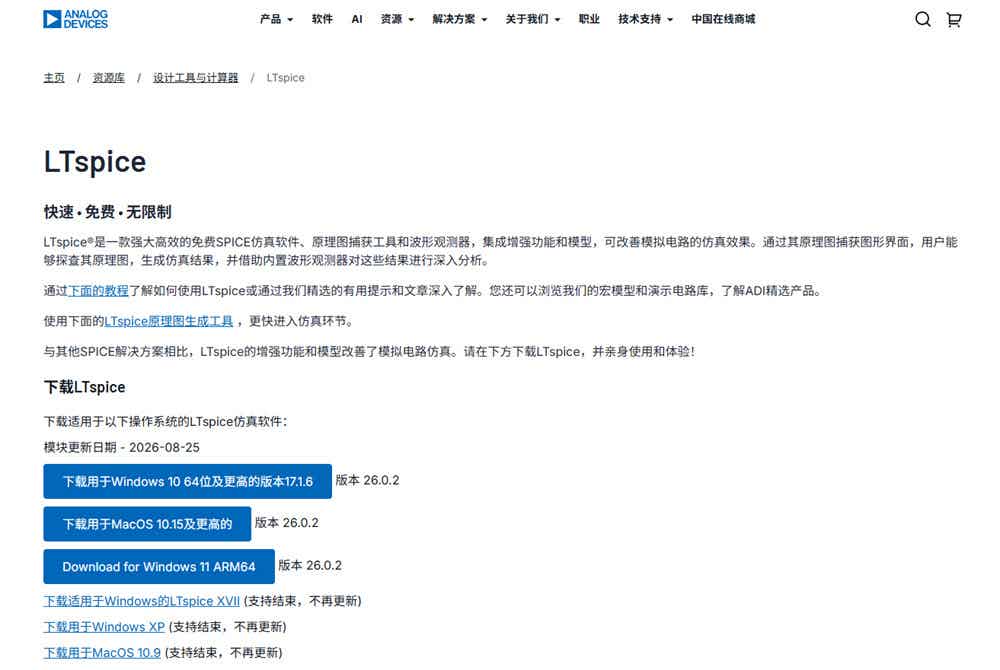

此时根据电脑系统下载对应的版本即可。

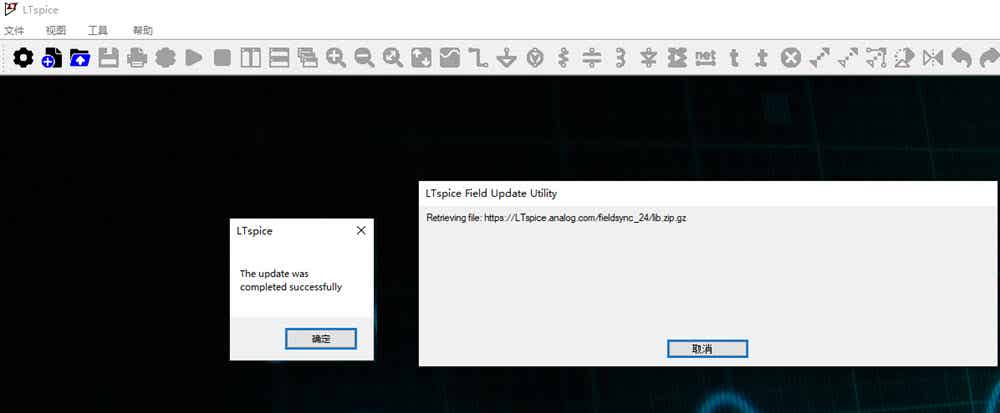

点击工具中的更新元件库，对元件进行实时在线更新。新版的可以通过帮助—->检查LTSpice更新….

默认元件库实例存储路径 C:\Users\E14\AppData\Local\LTspice内有很多的元器件应用电路。

怎样免费获取LTspice的学习资料

https://ltwiki.org
伍尔特电子LTspice模型：
https://www.we-online.com/en/support/design-tools/libraries/ltspice
Diodes公司SPICE模型：
https://www.diodes.com/design/tools/spice-models
英飞凌NMOS库：
https://github.com/metacollin/LTspiceInfineonNMOSLibrary
线艺公司LTspice模型：
https://www.coilcraft.com/en-us/models/howto/model-library-for-ltspice/
CentralSemi公司SPICE模型：
https://my.centralsemi.com/content/engineering/spicemodels
APEX公司元件SPICE模型：
https://apexanalog.com
https://github.com/kanedahiroshi/ltspicecontrollibrary
elektronikschule的Spice模型：
https://www.gunthard-kraus.de/Spice_Model_CD/
EPC公司氮化镓元件LTspice模型：
https://epc-co.com/epc/design-support/device-models
ADI公司元件Spice模型：
https://www.analog.com/en/resources/design-tools-and-calculators/ltspice-simulator.html
基美电子KEMET公司spice模型：
https://ksim3.kemet.com/capacitor-simulation
SPICE模型库汇总:
https://www.penzar.com/links.htm
https://www.vishay.com

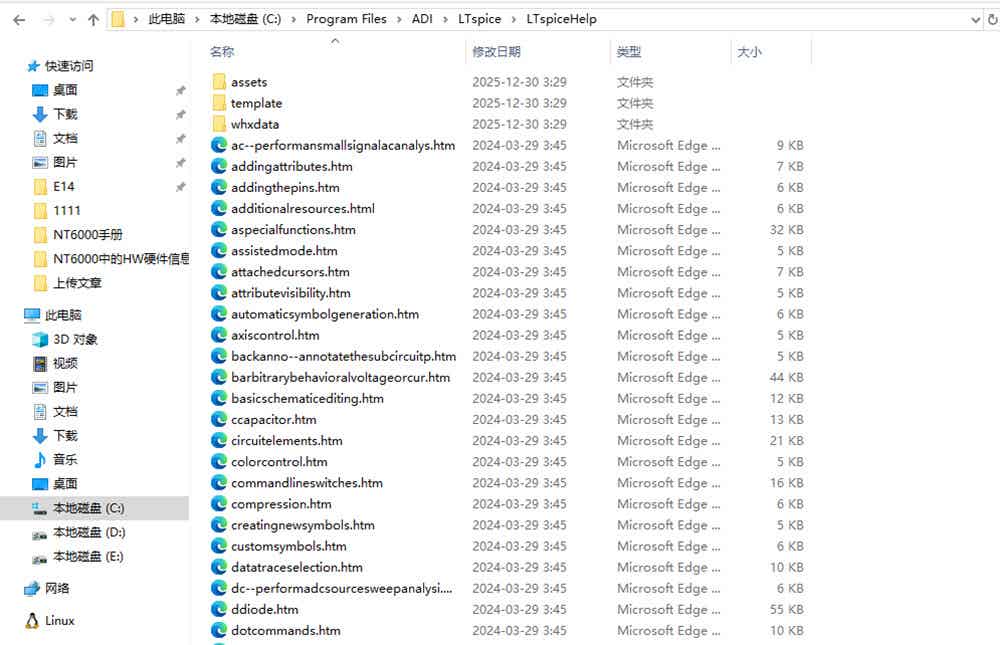

在LTSpice安装路径下也是有帮助网页的C:\Program Files\ADI\LTspice\LTspiceHelp

LTspice软件相关文件扩展名

LTspice相关文件扩展名和说明：
1、原理图文件：*.asc。
2、元件符号文件：*.asy
3、LTspice自带元件spice模型文件：*.sub。
4、元件spice模型文件：*lib，*.mod，*.cir（不常用）。
5、标准无源元件Spice模型文件库：*.bead(磁珠)，*.cap(电容)，*ind(电感)，*.res(电阻)。
6、标准有源元件spice模型文件库：*.bjt(晶体管)，*.dio(二极管)，*.jft(JFET结型场效应管)，*.mos(MOSFET绝缘栅型场效应管)。
7、网表文件：*.net （常用），*.sp，*.cir。
8、波形文件：*.raW（仿真结束后生成的波形文件），*.fra（时域频响分析生成的数据文件），*.fft（FFT分析生成的数据文件）。
9、波形查看器绘制波形设置文件：*.plt
10、日志文件：*.log。

怎样添加自定义元件符号库和spice模型库

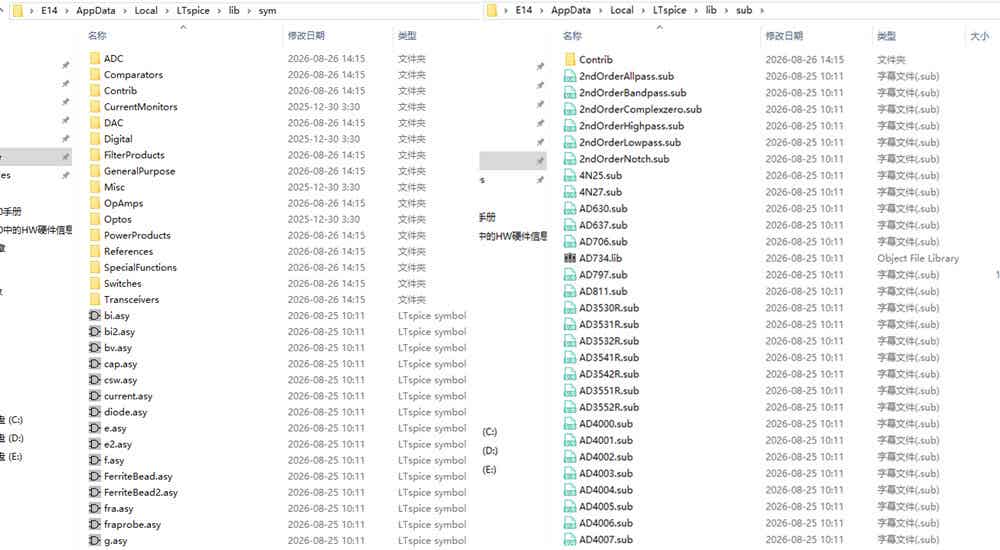

1、默认元件符号库路径：
C:\Users\E14\AppData\Local\LTspice\lib\sym
2、默认元件spice模型库路径:
C:\Users\E14\AppData\Local\LTspice\lib\sub
3、默认自动添加原理图所在目录
   - 在当前原理图所在目录搜索元件符号；
   - 当前原理图所在目录搜索元件spice模型；

怎样添加自己的元件符号和spice模型

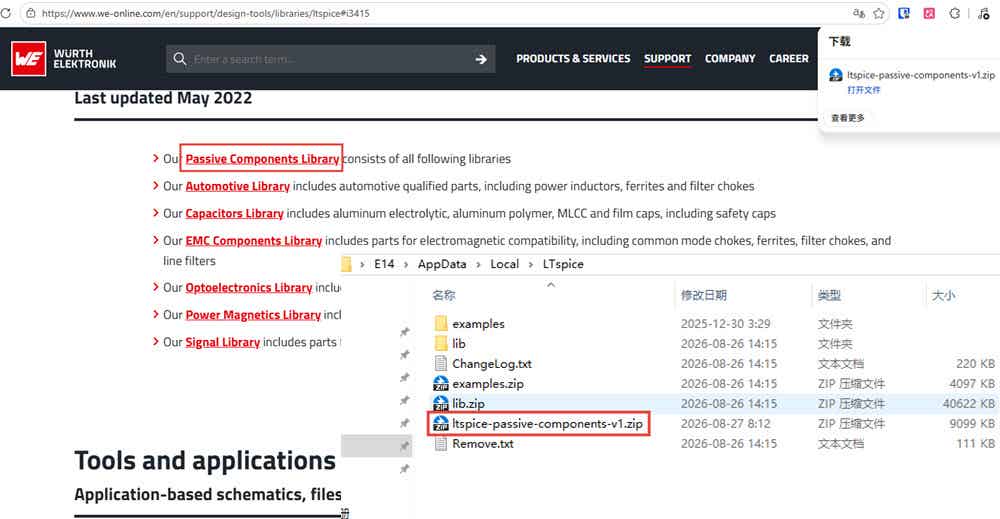

从伍尔特电子公司下载元件符号和spice模型，

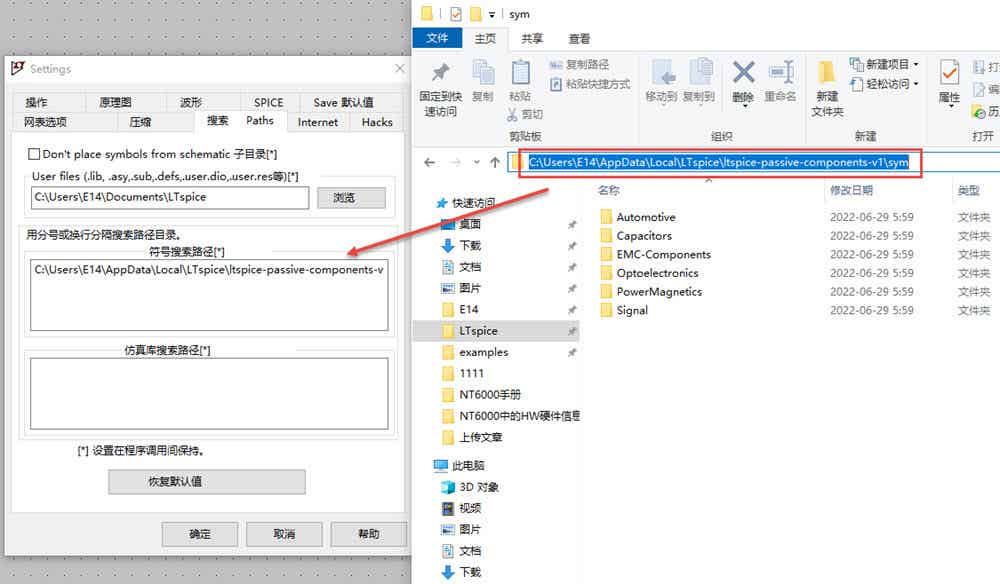

将下元件符号文件所在路径添加到LTspice软件的符号搜索的路径下；

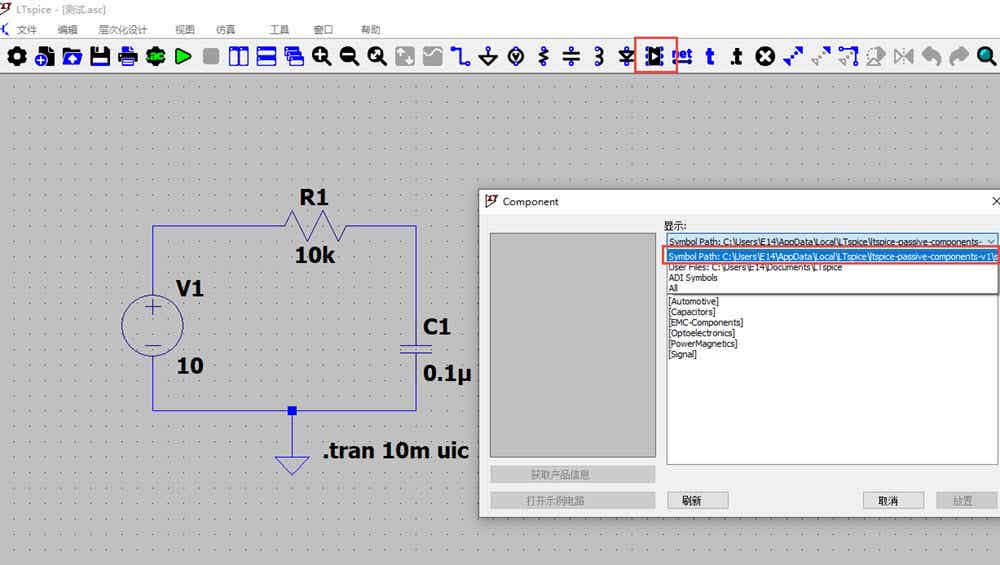

在LTspice软件中点放置按钮，就可以找到上一步添加的元件符号路径了，里面的元件符号也就可以使用了；注：带有[xx]中扩号的表示是文件夹目录

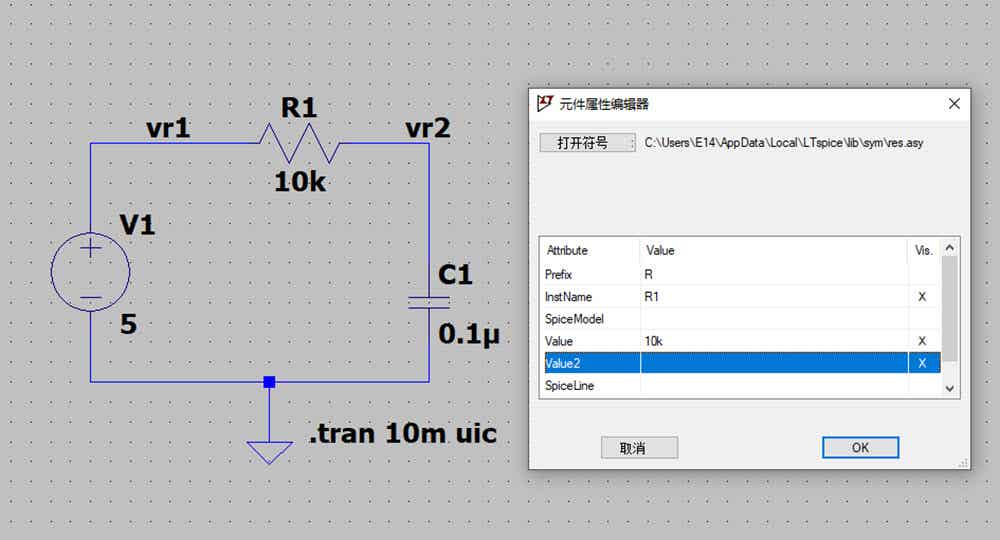

编辑元器件属性

按住ctrl的同时右击元件就可以进入编辑元器件属性的高级模式，在Visable处右击就可以显示出其它的参数。注：在画线的时候按住ctrl不放再画线，这时可以画任意角度的直线；

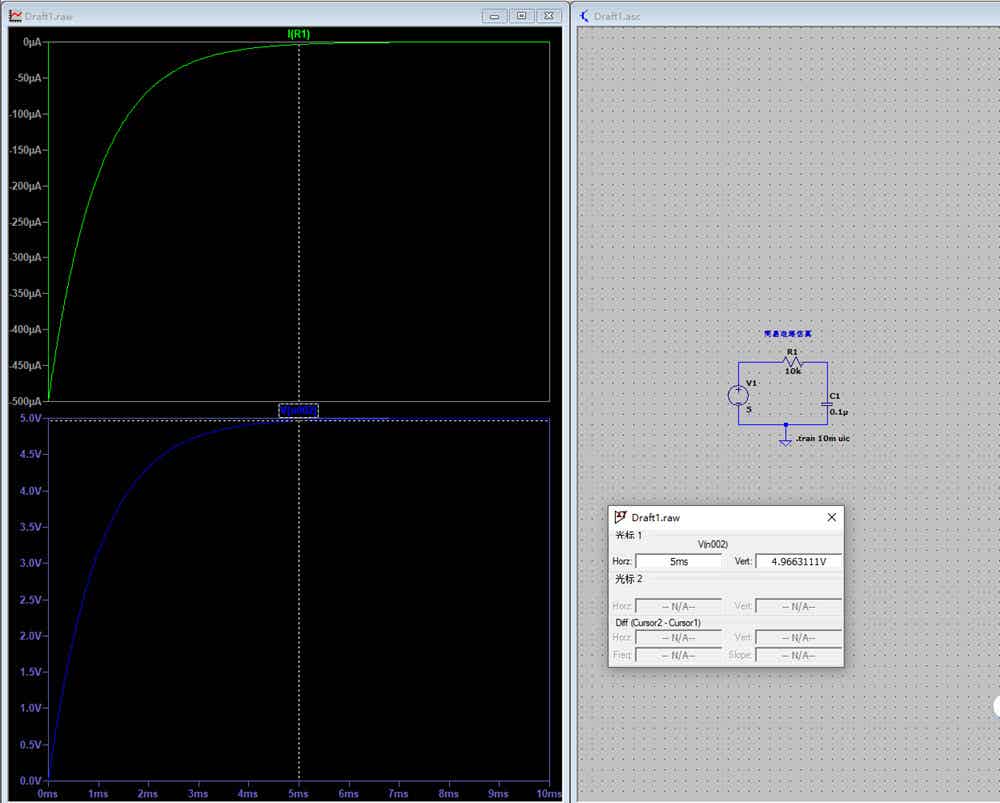

添加曲线图

可以实现时间轴是共用的，电压和电流不同的纵轴；可以添加网格这样就可以有多个Plot曲线图，可以设当前激活的曲线图为不同的颜色便于区别；注：当前曲线为激活状态时，可以点菜单栏上的剪刀进行删除；

当鼠标靠近x或y轴时会显示一个小尺子的标识，此时可以改变最大值最小值的区间以及步长间隔是多少，

注意：当原理图处于仿真模式，鼠标左击节点就会显示当前的电压；
在附近画一条线再把节点电压拖上去即可；默认的是显示电压，此时
再点击就可以选择电流显示了；选择时不要有$符号；

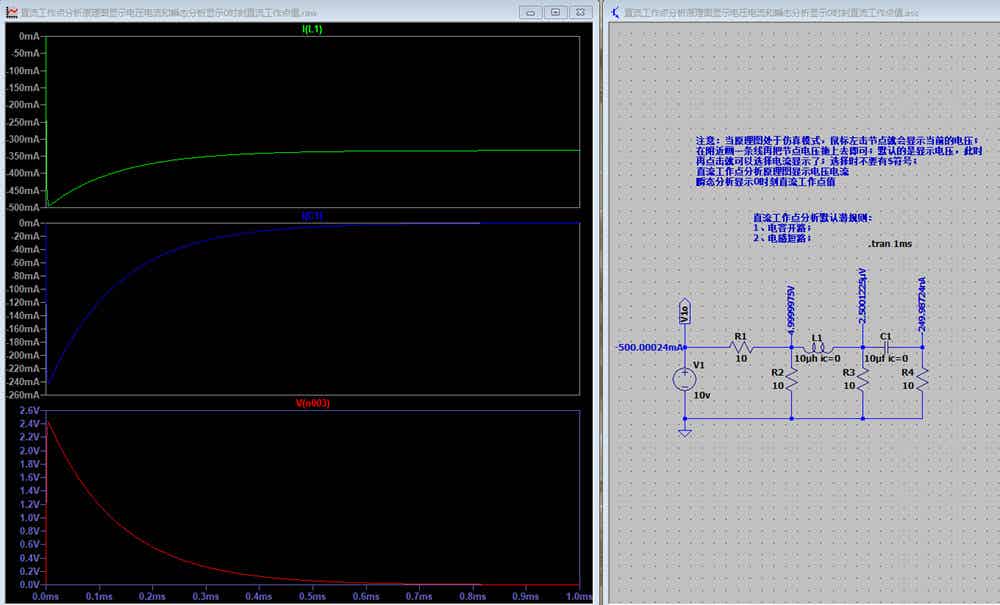

直流工作点分析原理图显示电压电流
瞬态分析显示0时刻直流工作点值

在电脑目录C:\Users\E14\AppData\Local\LTspice\examples\Educational下有些许示例；
