LTspice 变压器形状模型 (.asy) 的建立与仿真

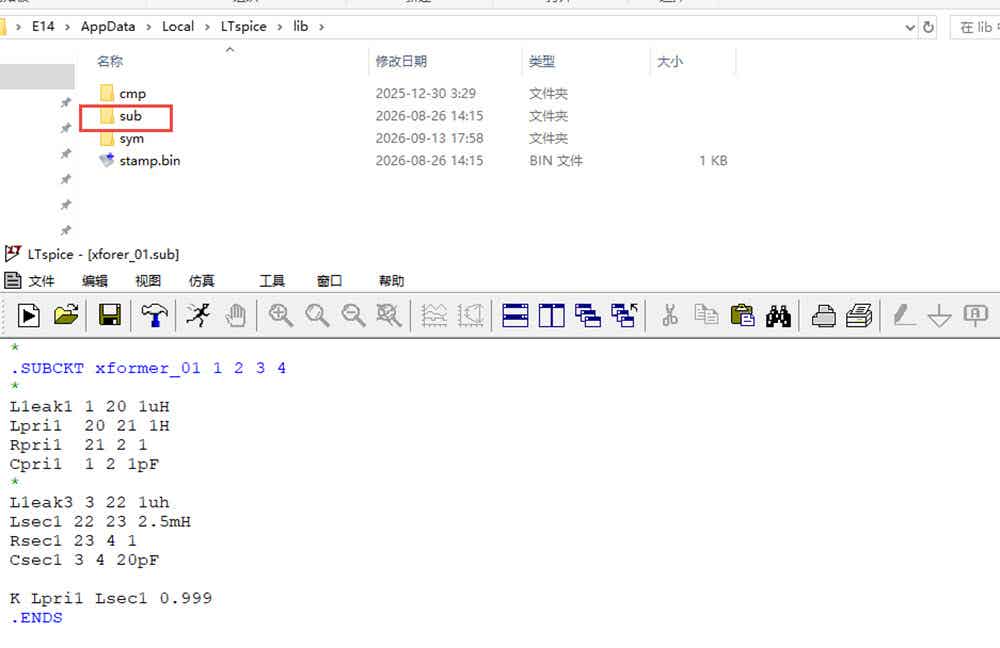

在 C:\Users\E14\AppData\Local\LTspice\lib\sub 目录下新建一个 xformer_01.lib 文件，这个目录下一般可存放 Model 格式或 SUBCKT 格式的记事本文件符号，并可以通过文件符号产生形状符号即后缀为 asy 的文件。内容如下；

*
.SUBCKT xformer_01 1 2 3 4
*
L1eak1 1 20 1uH
Lpri1  20 21 1H
Rpri1  21 2 1
Cpri1  1 2 1pF
*
L1eak3 3 22 1uh
Lsec1 22 23 2.5mH
Rsec1 23 4 1
Csec1 3 4 20pF

K Lpri1 Lsec1 0.999
.ENDS

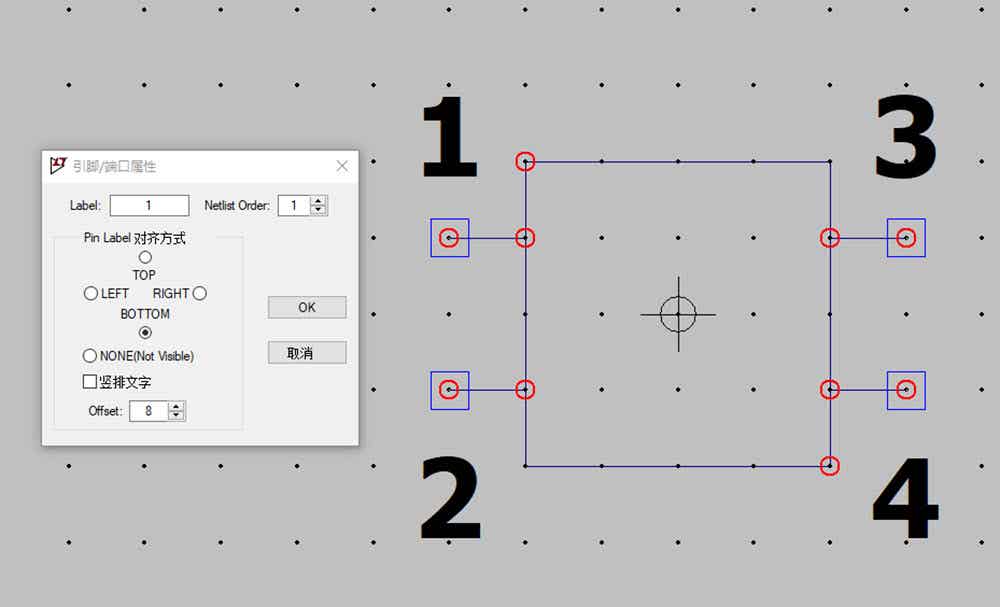

打开 LTspice 新建一个形状，点击文件 ——— 新建符号，建立一个 asy 格式的符号文件；建一个矩形柜并添加 pin 引脚，再用直线进行连接；

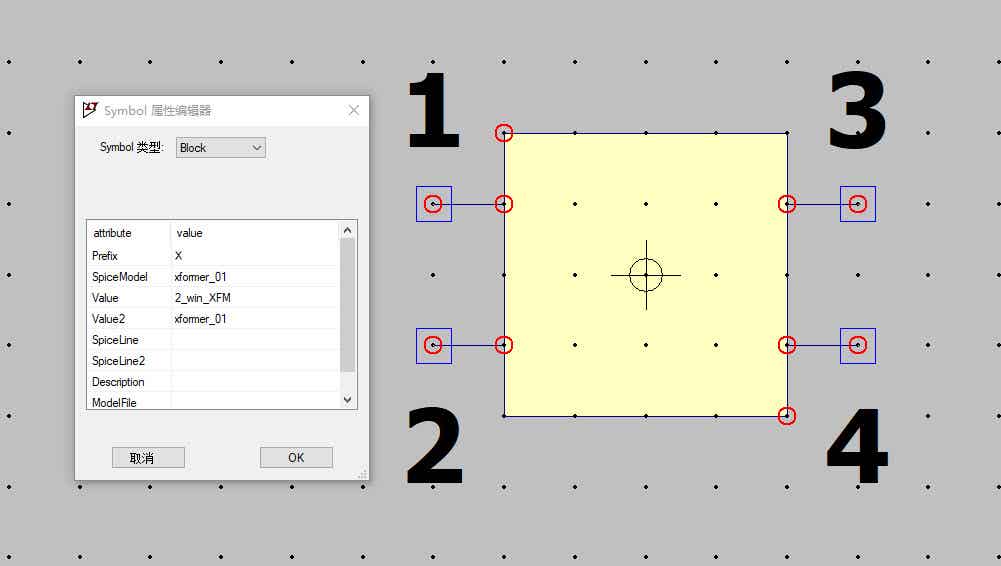

右键进行符号属性的编辑；

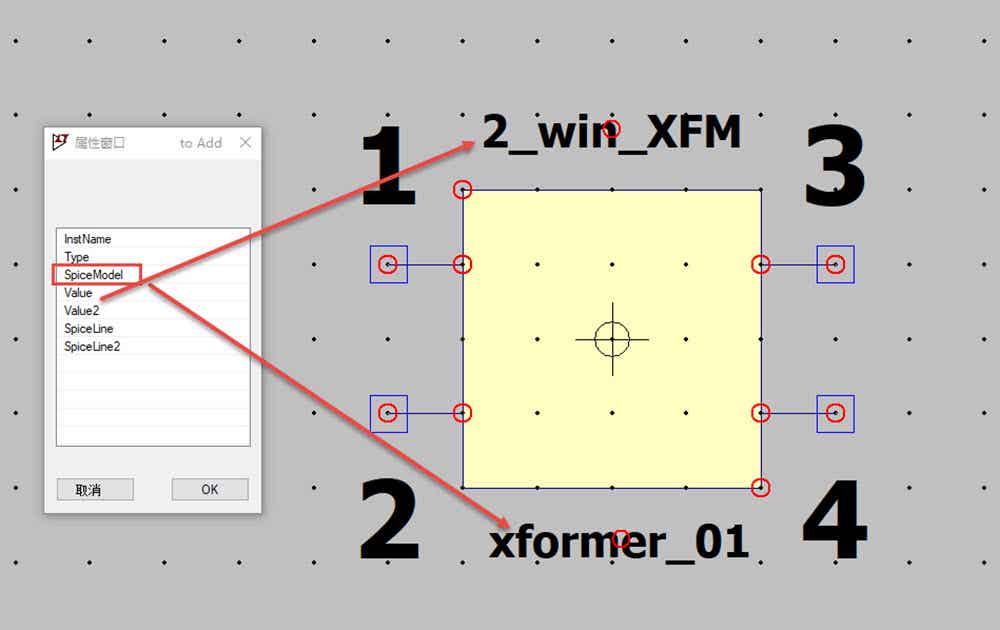

这个形状的符号还没有名称和值；在属性窗口中进行添加；其中 SpiceModel 对应的是 xformer_01，而 Value 对应的是 2_win_XFM

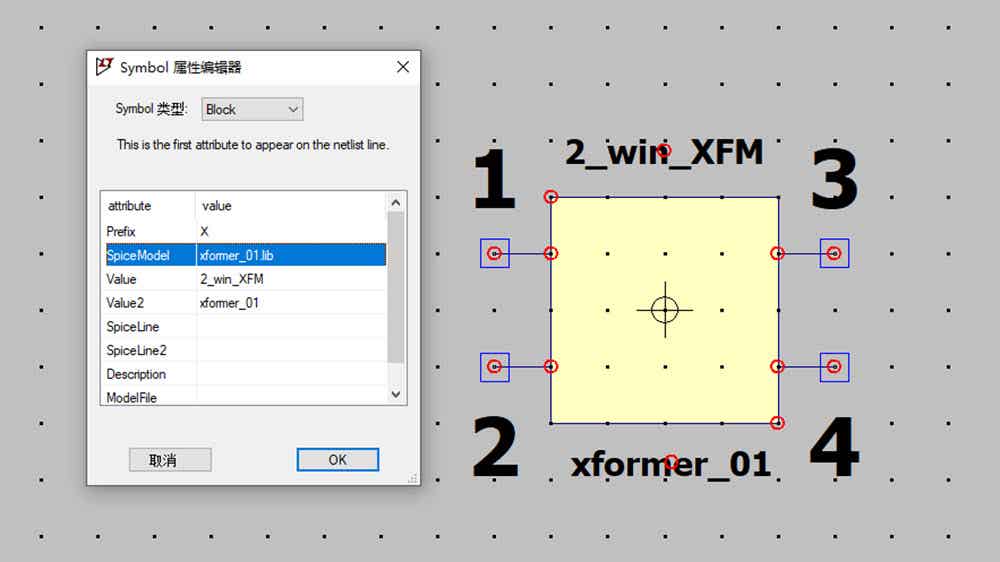

在做好的形状符号文件存储到 C:\Users\E14\AppData\Local\LTspice\lib\sym 目录下，如 xformer_01.asy; 注：要将 SpiceModel 要有扩展如名；如 xformer_01.lib;

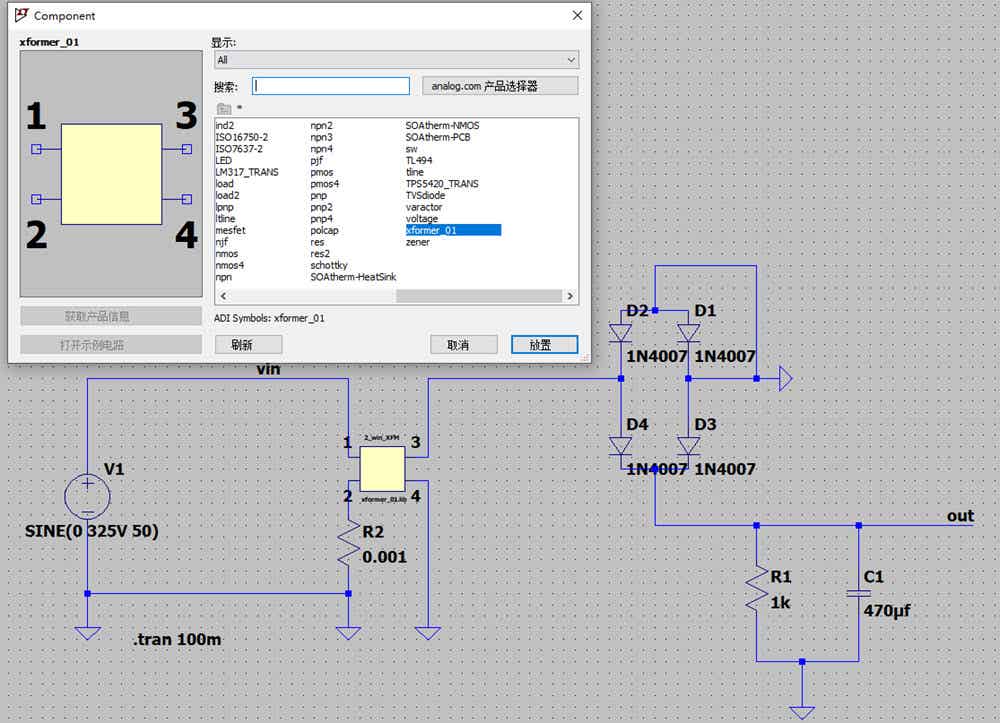

此时再放加置就有形状符号了，就可以直接使用了；

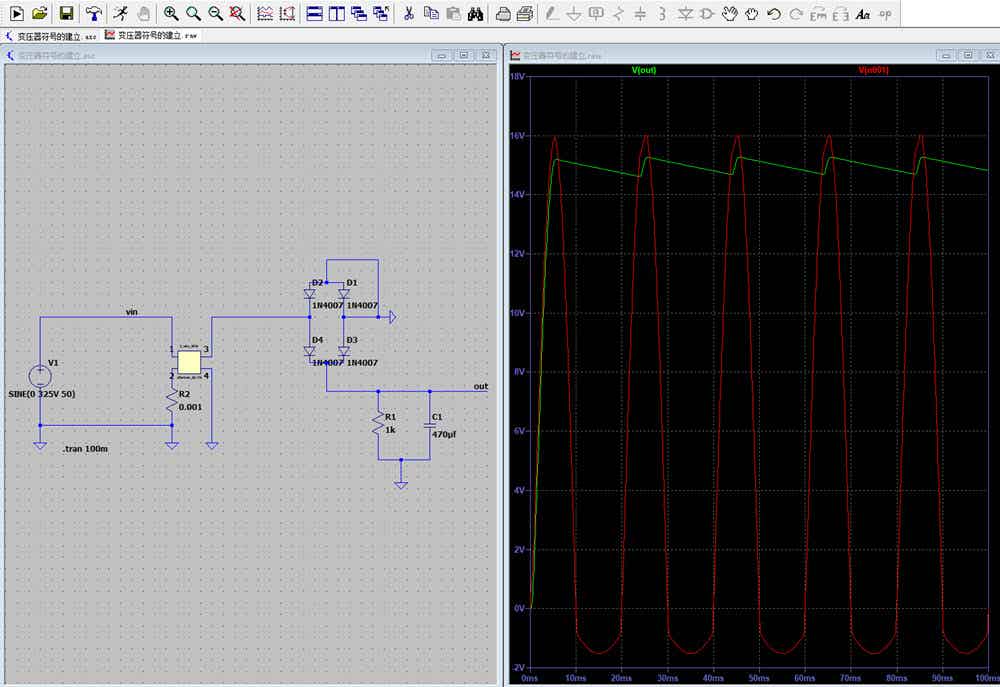

此时就可以直接进行仿真了；
