POE交换机在弱电中的应用及相关硬件分析

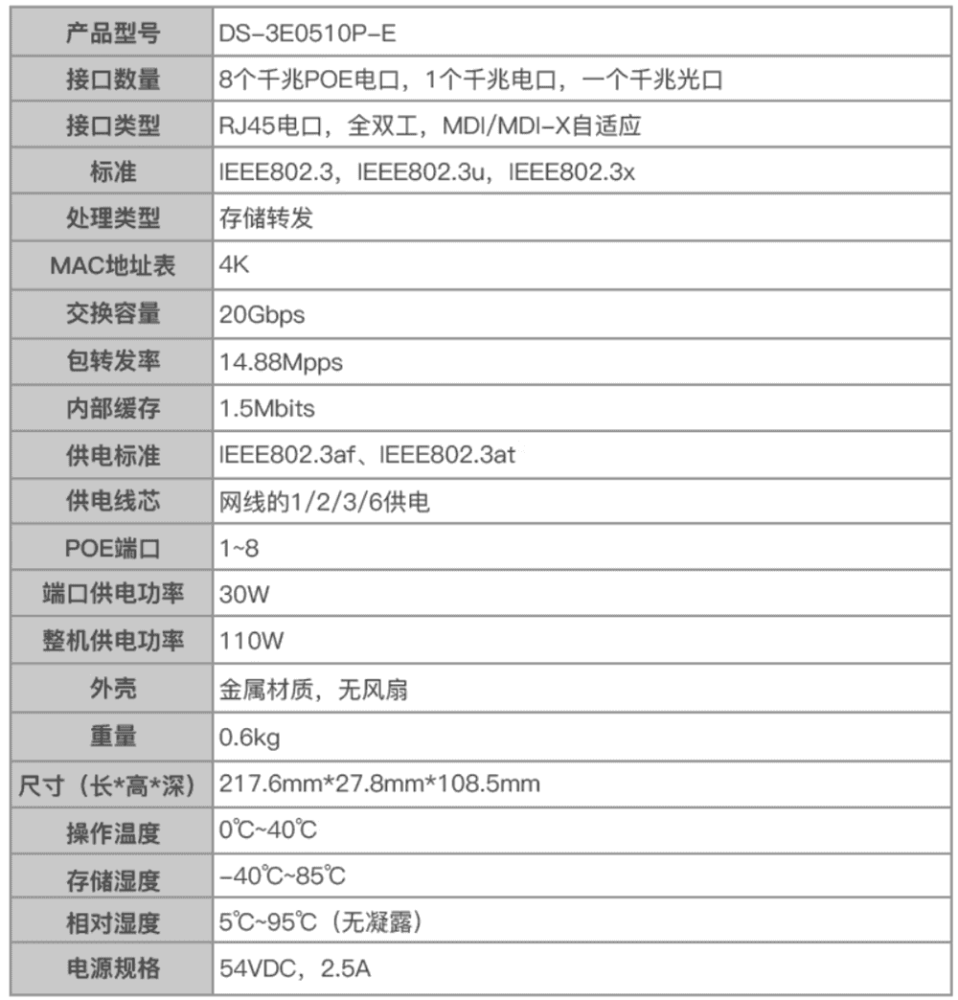

802.3af标准的POE交换机单端口输出功率为15.4W；802.3at标准的POE交换机单端口输出功率为30W；

• POE交换机选择时除了要考虑供电协议及单端口输出功率外，还应该考虑POE交换机的整体功率，总的功率越大，供电能力越强；
• 标准的POE交换机有A和B两类供电方式：A类是通过网线的1236线芯同时供电和数据传输；B类是通过网线的1236线芯传数据传输，4578线芯传供电；

实物图片

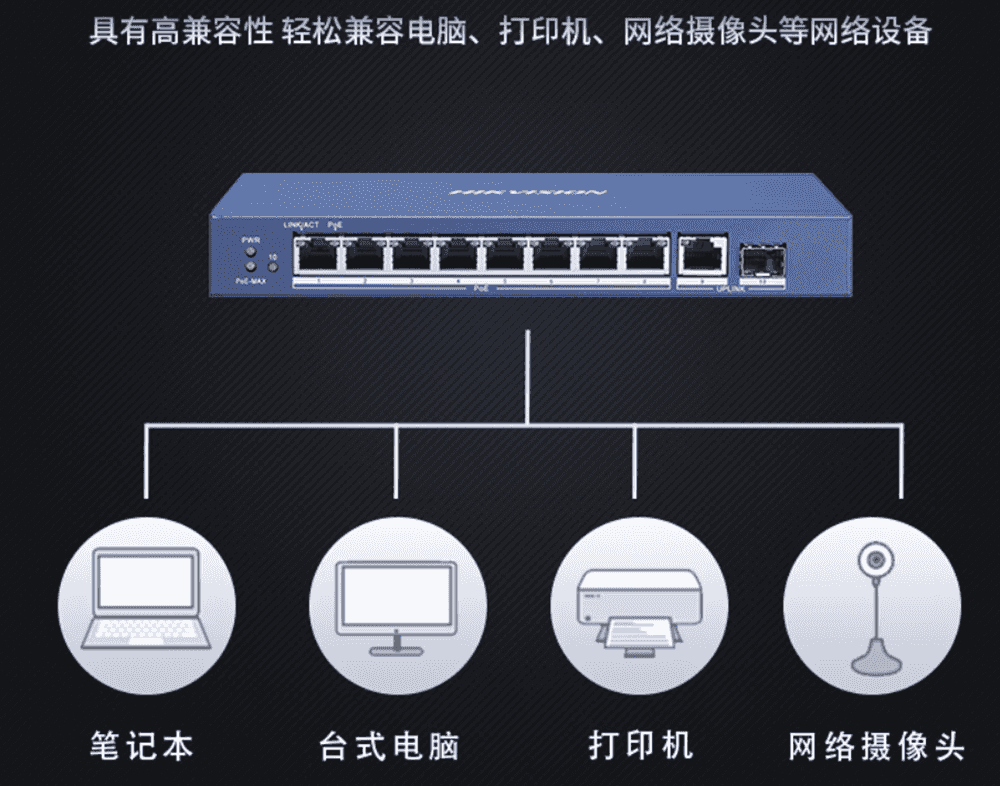

• 绿色的灯是给POE供电的灯，当有需要POE供电的设备时，它会显示绿色；如果不需要POE供电时它会不亮，说明设备不需要POE供电，如接了电脑或者录像机，因为它不需要POE供电；

POE交换机网线的选择，采用POE供电传输，对网线的要求较高。通常以高纯度无氧铜芯为主，无氧铜网线导电率高，信号传输衰减小，能稳定支持100米的POE供电传输需求。同时好质量的网线绞距控制紧密、精准，能有效的抵消线对之间的信号串扰，可以更好的抵御外界的电磁波干扰，能保障信号传输的稳定性。同时POE交换机还有网管POE交换和普通POE交换机之分，网管POE交换机除了具备POE供电的技术，还可以配置端口供电时间和优先级别；普通POE交换机智能提供POE供电端口，属于即插即用型。

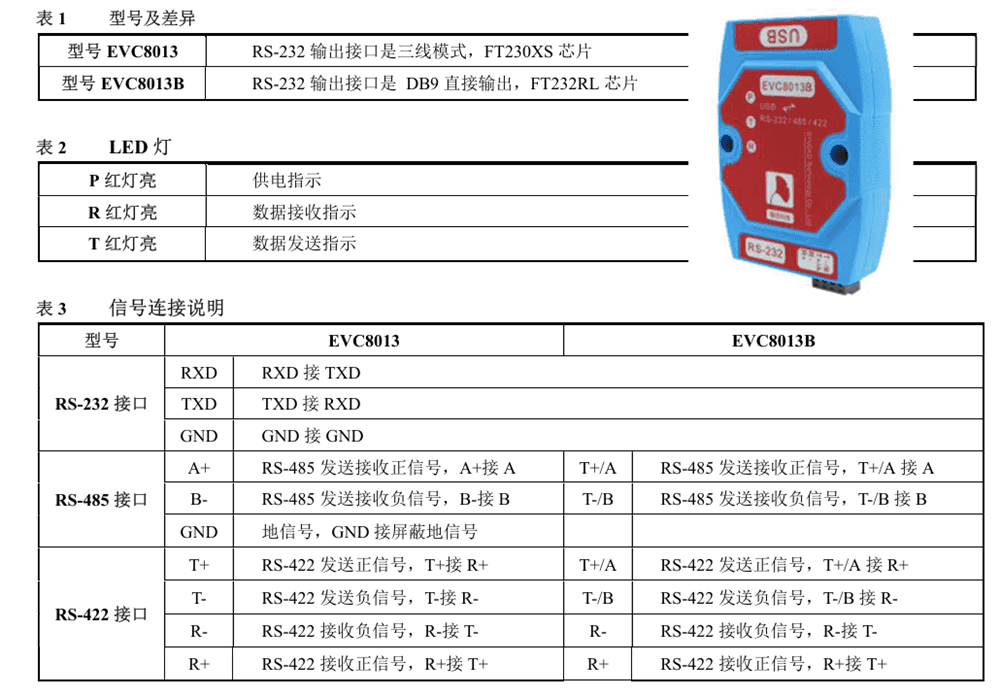

EVC8013B串口调试工具

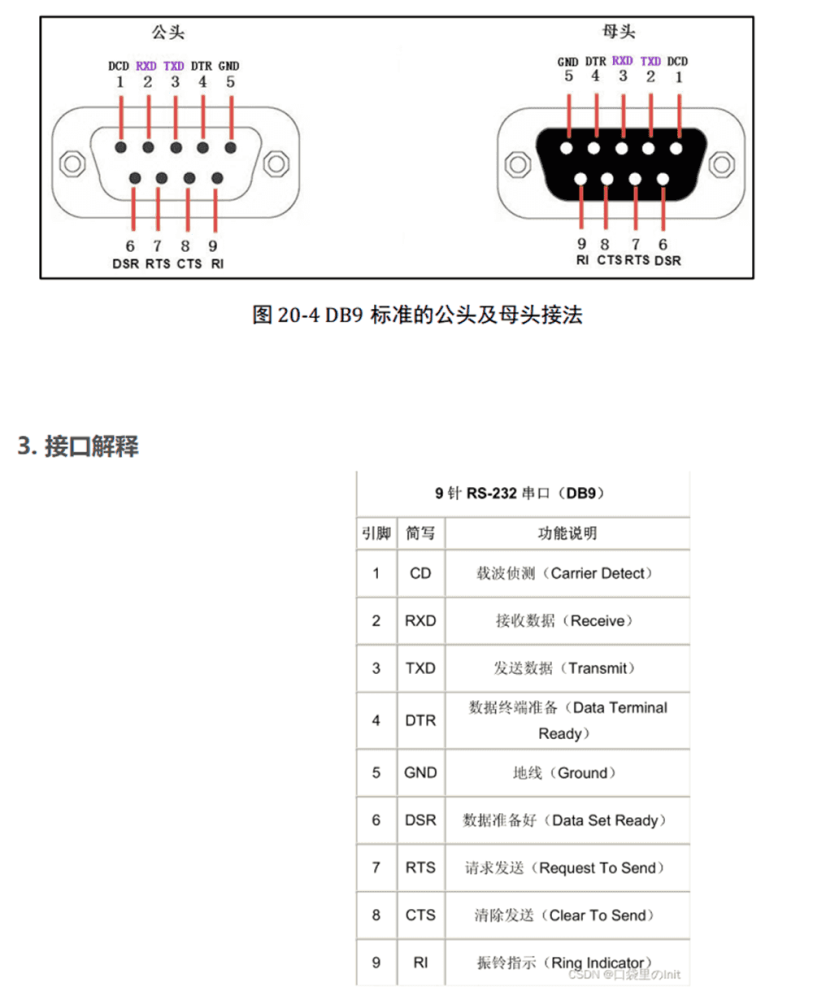

DB9标准的公头及母头接法

• 一般很多场合应用到2、3、5三个引脚，是接与TTL相连，可当串口调试来用；
• RS232的逻辑1的电平(相对GND)是-3V~-15v，逻辑0的电平(相对GND)是3V~15v
• RS232限于15米以内，理论传输距离是10米。

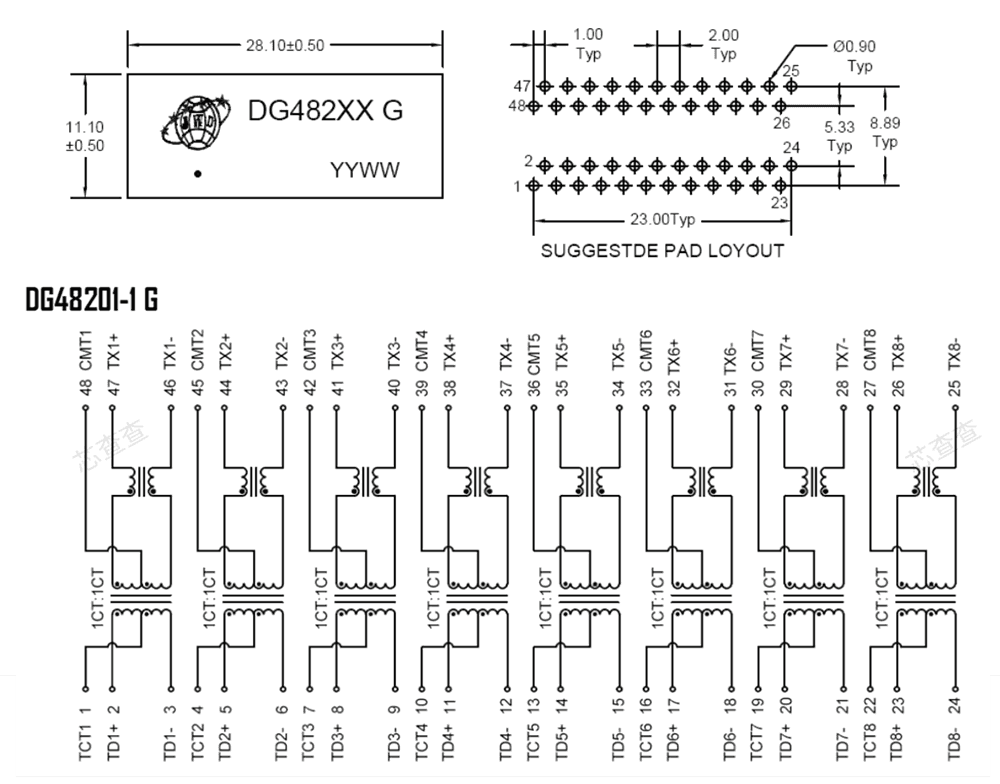

POE常用的网络变压器；

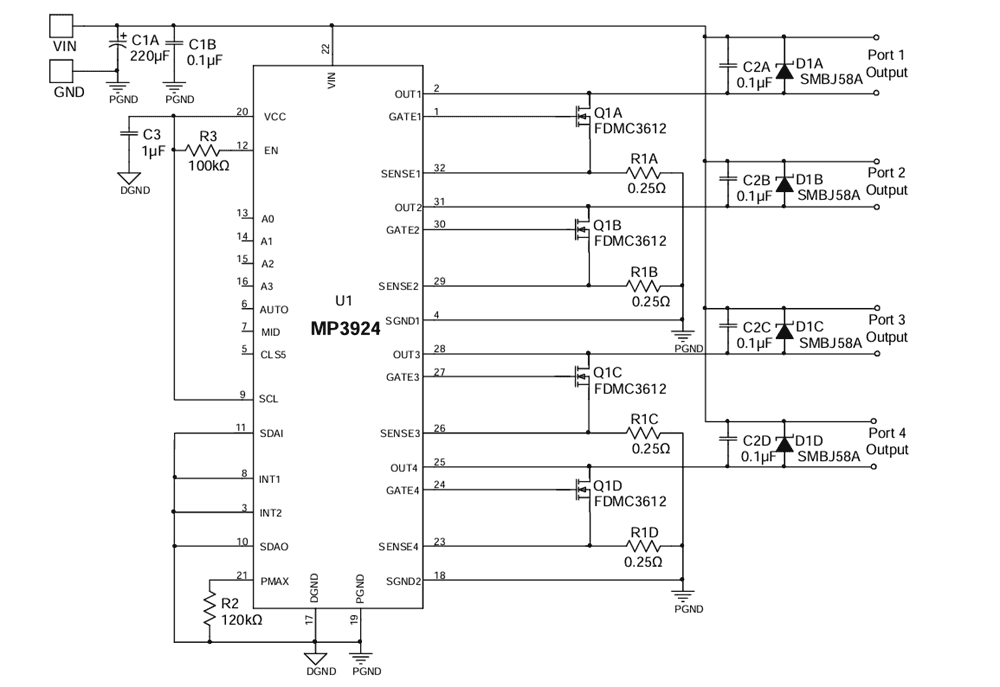

MP3924 是一款符合 IEEE 802.3af/at 标准的四路端口电源供电设备（PSE）控制器，适合以太网供电（PoE）应用。
