POE电源工作原理

POE供电概述

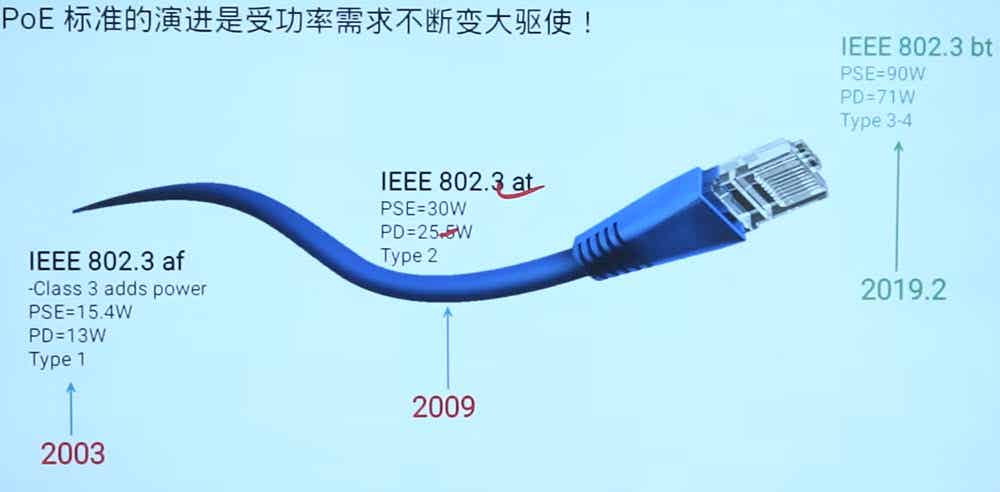

POE标准的发展

IEEE802.3 af —-> IEEE802.3 at ——> IEEE802.3 bt

PSE最大输出功率 af:15.4W;   at:30W;   bt:90W;  POE++:90W;
PD最大得到的功率 af:12.95W;   at:25.5W;   bt:71W;  POE++:71W;

POE的工作过程

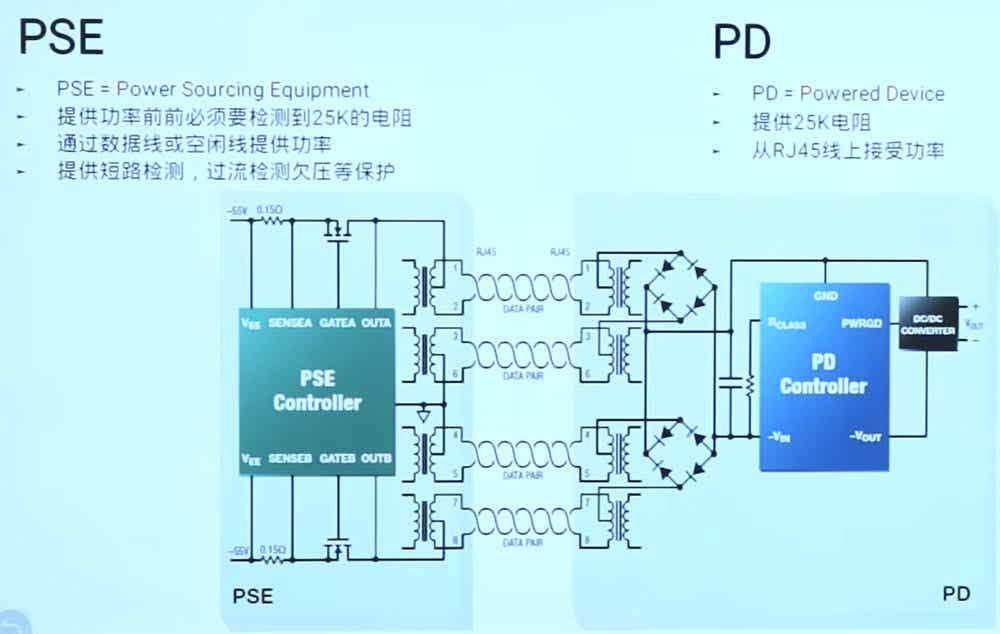

检测
-PSE通过发出2.8V~10V信号到电源线上，来寻找有效PD
-有效PD感测到此电压，在PD端加23.75k~26.25k的电阻，PSE一旦感测到产生的电流，认为此   时有一有效的PD在请求电源
PD端设备的功率分类
-当检测到受电端设备PD之后，PSE设备会通过发出14.5V~20.5V的电压为PD设备进行分类，并   且评估设备所需的功率损耗。
-为PD设备提供四个或五个（at标准）等级的功率请求。开始供电
 在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电，直至提供   48V的直流电源。
供电
- 为PD设备提供稳定可靠48V的直流电,满足PD设备不越过25.5W的功率消耗。断电
- 若PD设备从网络上断开时,PSE就会快速地(一般在300 ～400ms之内)停止为PD
  设备供电,并重复检测过程以检测线缆的终端是否连接PD设备

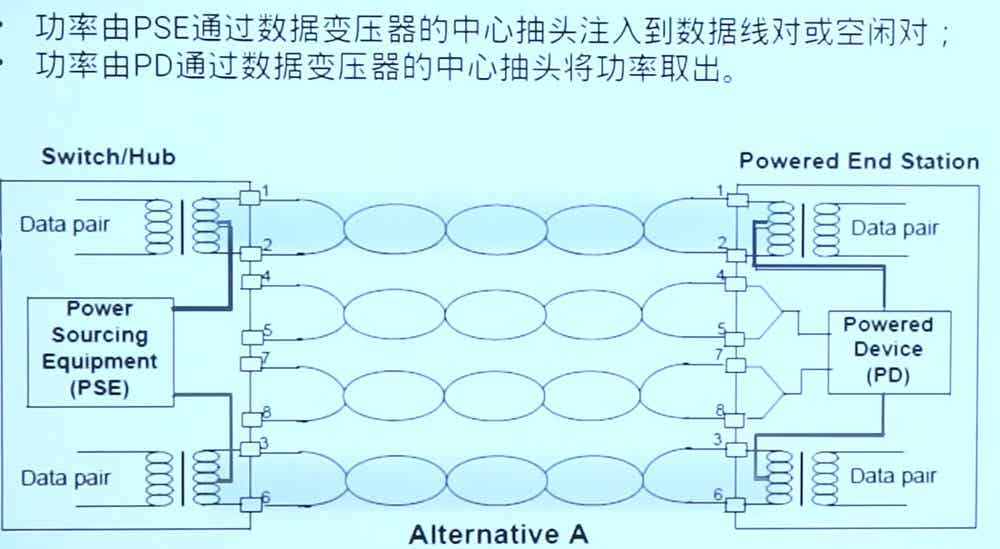

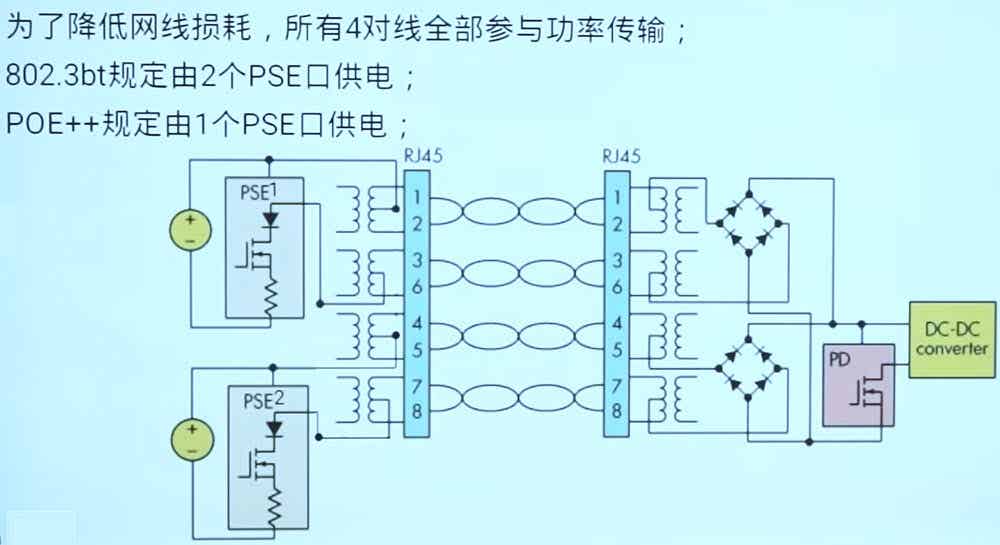

网线传输POE实现
