NT6000 DCS系统
如何添加一个调节阀
1、打开CCM Studio组态软件，在选项菜单中取消只读模式，并勾选允许更改模块名；

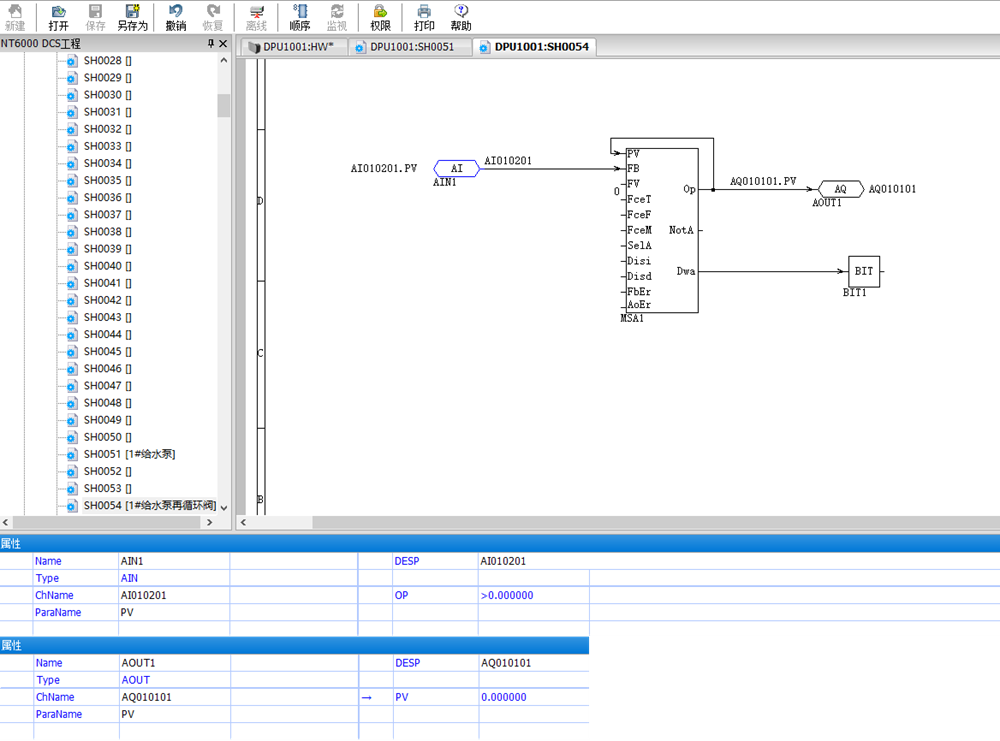

2、打开Logic空白组态页；
| 缩写 | 含义 |
|---|---|
| PV | 输入指令； |
| FB | 输出反馈值； |
| FV | 强制目标值； |
| FCET | 选择跟踪； |
| FCEF | 选择强㓡； |
| FCEM | 选择手动； |
| SELA | 选制自动； |
| DISI | 闭锁增； |
| DISD | 闭锁减； |
| FBER | 反馈值故障； |
| AOER | 输出指令值故障； |
| OP | 输出指令值； |
| NOTA | 非自动状态输出 |
| DWA | 报警字； |
画面组态软件及流程图绘制

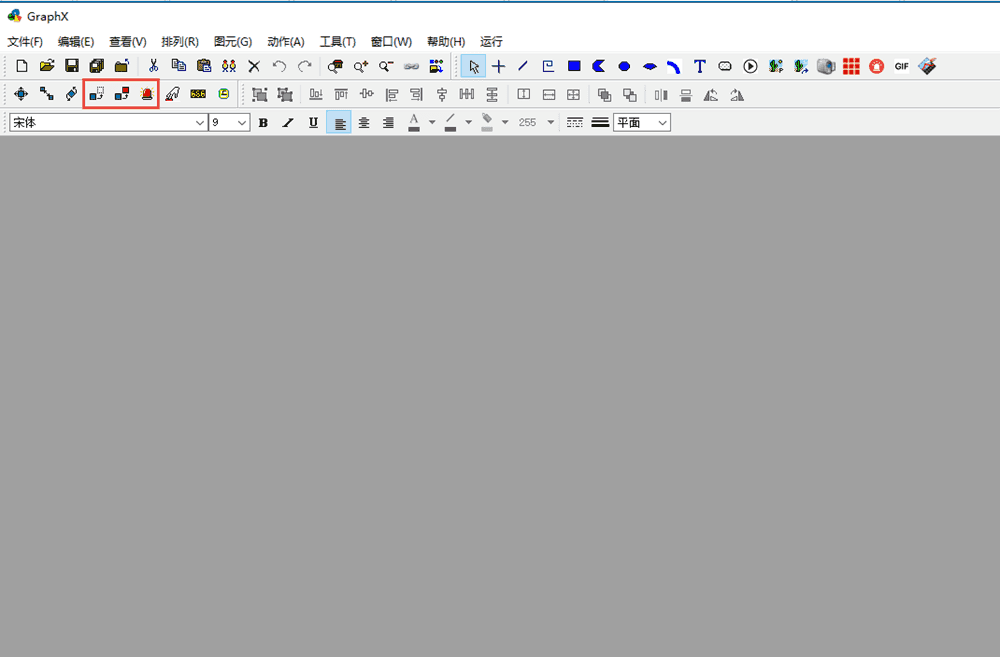

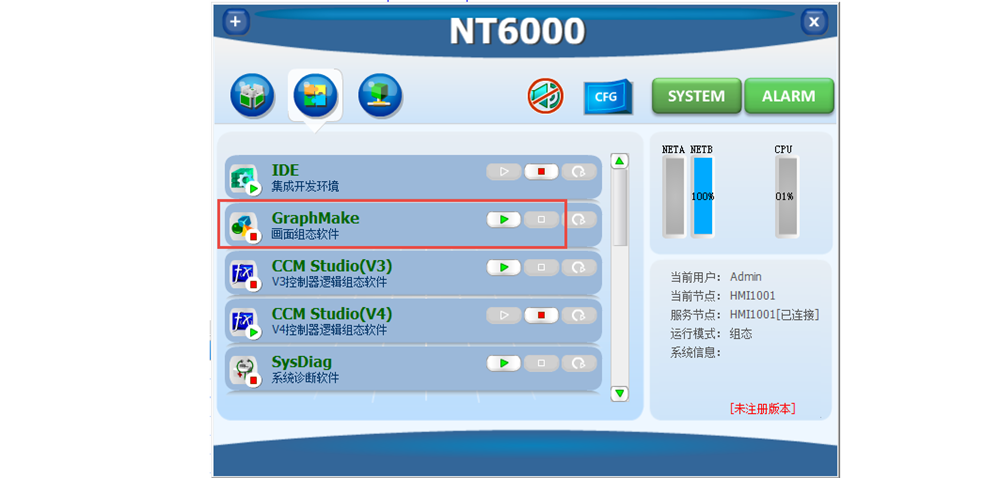

打开画面组态软件；

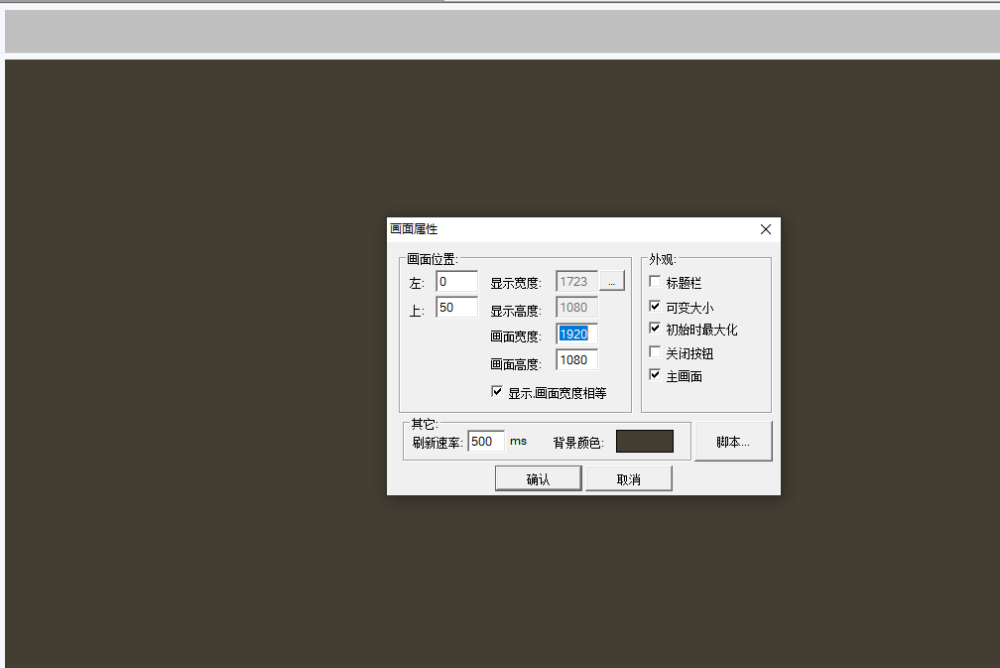

在空白区域双击左键，设置主画面的尺寸；

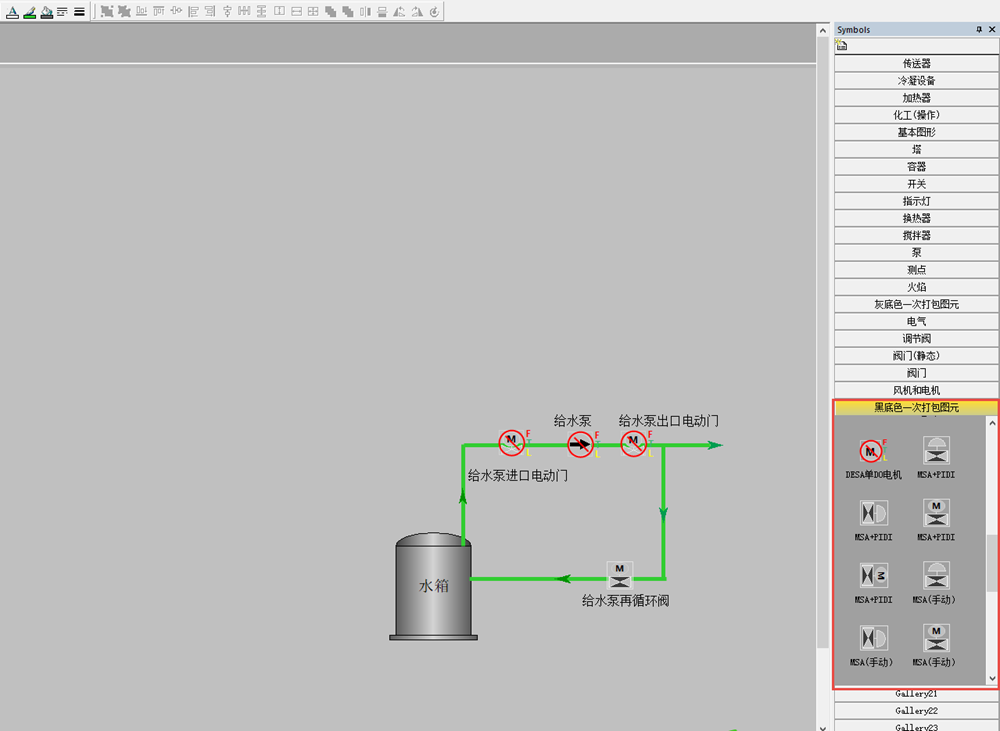

画一个简易流程；一些泵及阀门在黑底色一次打包图元中可以找到；
如何在画面添加测点及设备链接
那么如何将IO测点，设备块关联到上位机画面呢；
IO测点链接步骤：
- 根据工程点表，确定要链接测点对象；
- 参考小数点位数表，在测点图库中选择一个模板；
- 测点链接格式 DPU + HW + DCS编号；
- 添加单位，成组，完成链接；
第一部分测点的链接

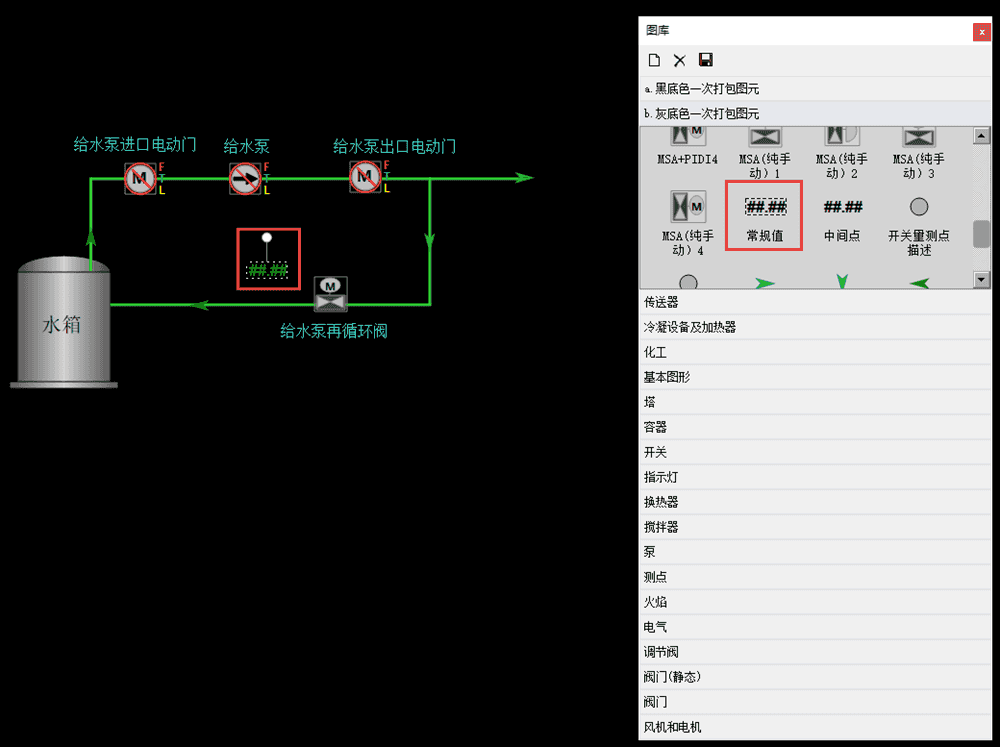

从图库中拖一个常规值图元；

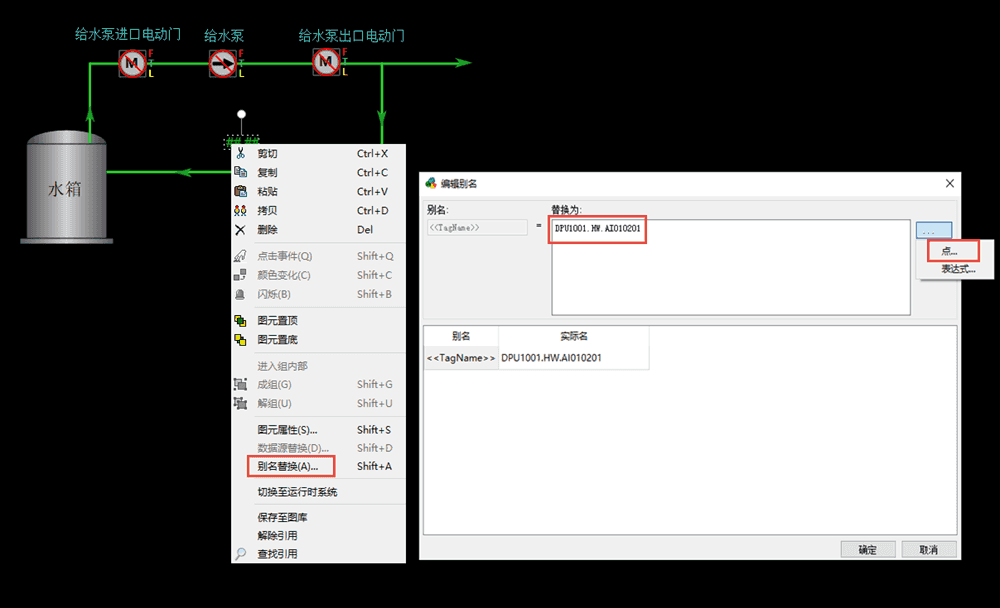

选中数值图元—-别名替换—– 输入DPU + HW + DCS编号；

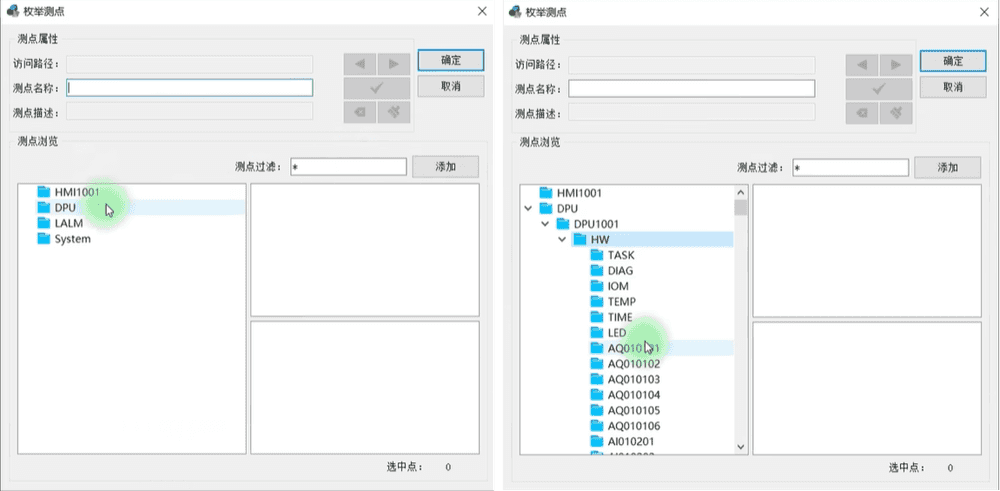

也可以点击右侧的三个点；选择点；然后逐层找到DCS编号，无论哪种方式都是DPU + HW + DCS编号；

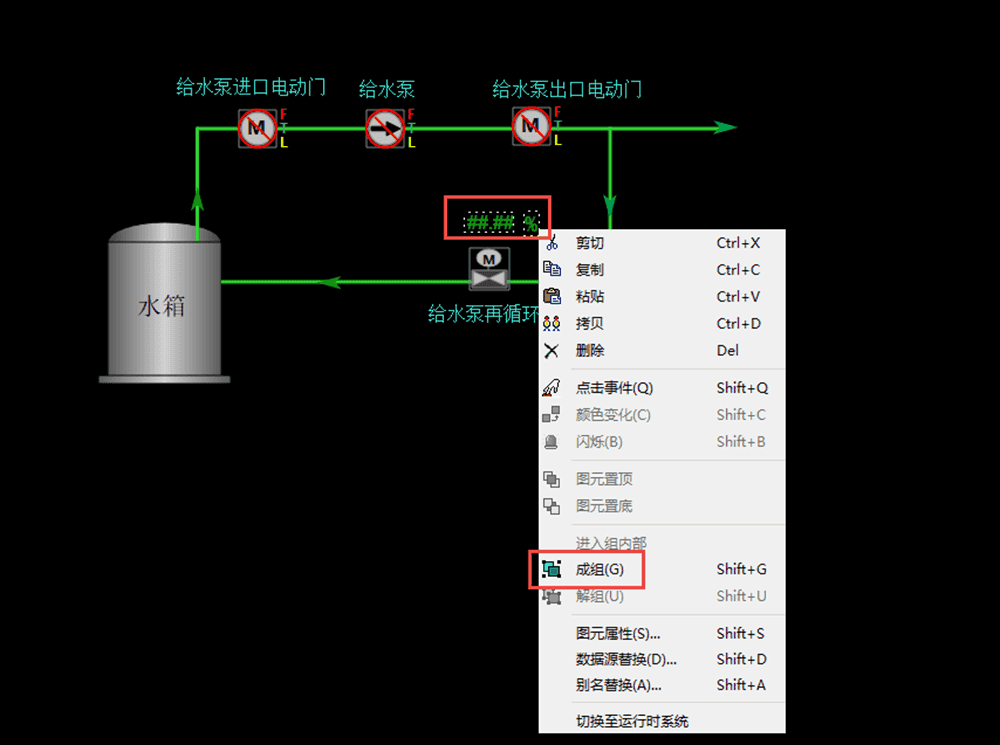

将这个数值元件加个单位名称，然后再将其成组完成测点的链接；
第二部分设备链接
设备链接步骤：
- 根据设备级组态，确定设备所在页；
- 设备图库中，选择相应模板；
- 设备链接格式： DPU+SH页码，完成链接；

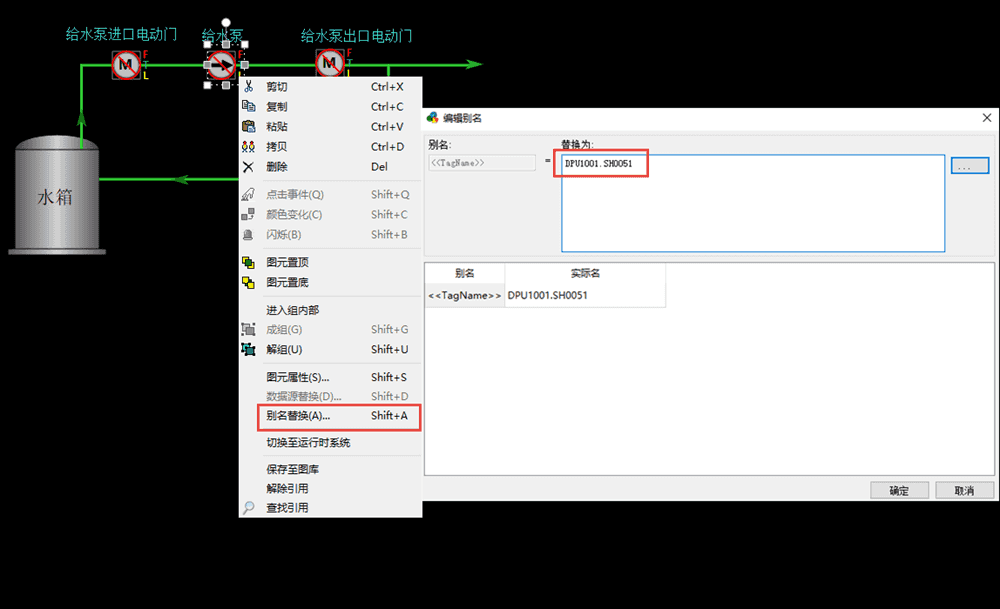

选中给水泵图元—-别名替换—– 输入DPU + SH编号；同理也可以点右侧的三个点来逐层找到。
将以上都关联好以后保存，并点击运行，此时就由编辑模式转为运行模式了。
如何在画面添加一个开关量报警
当一些重要开关量报警成立，希望能够直观的看到文字或图元的提醒；画面组态软件中的隐藏，颜色变化，闪烁可以实现。

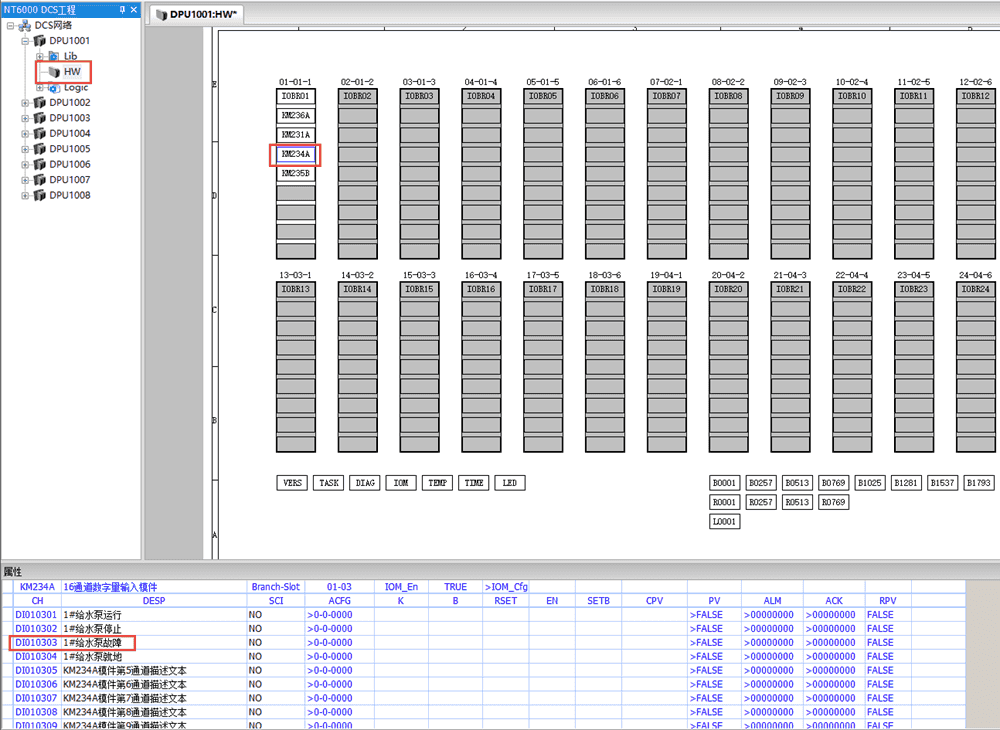

下面以DI010303#1给水泵故障报警为例；

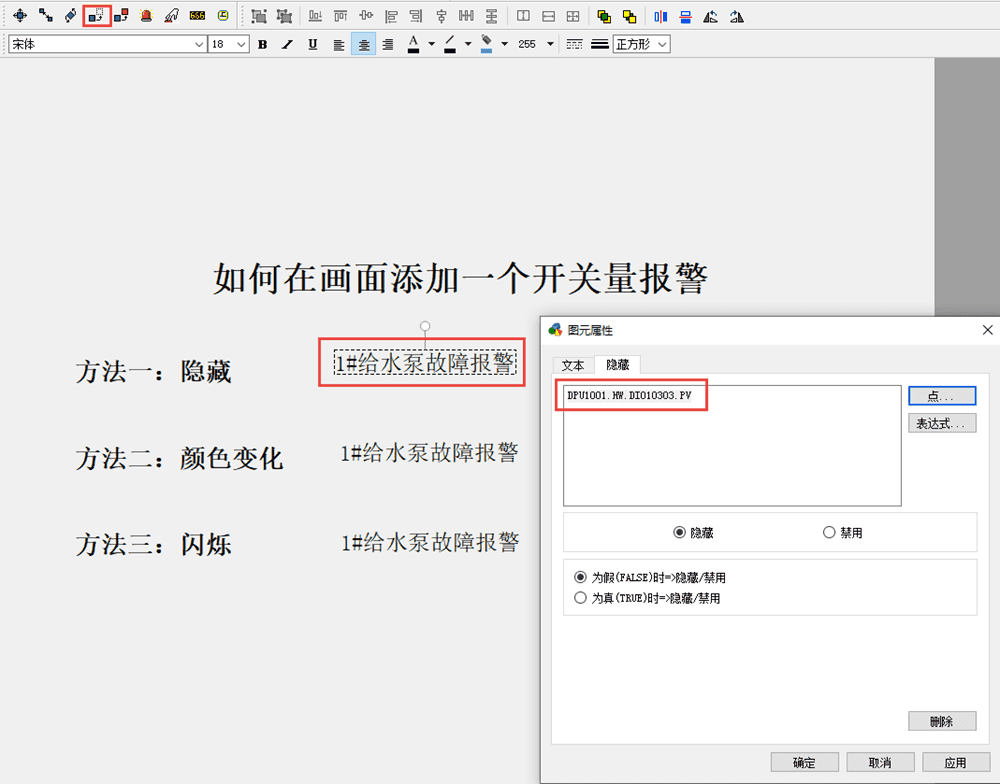

写一个文本关联隐藏，然后写上DPU + HW + DCS编号.PV，例：DPU1001.HW.DI010303.PV

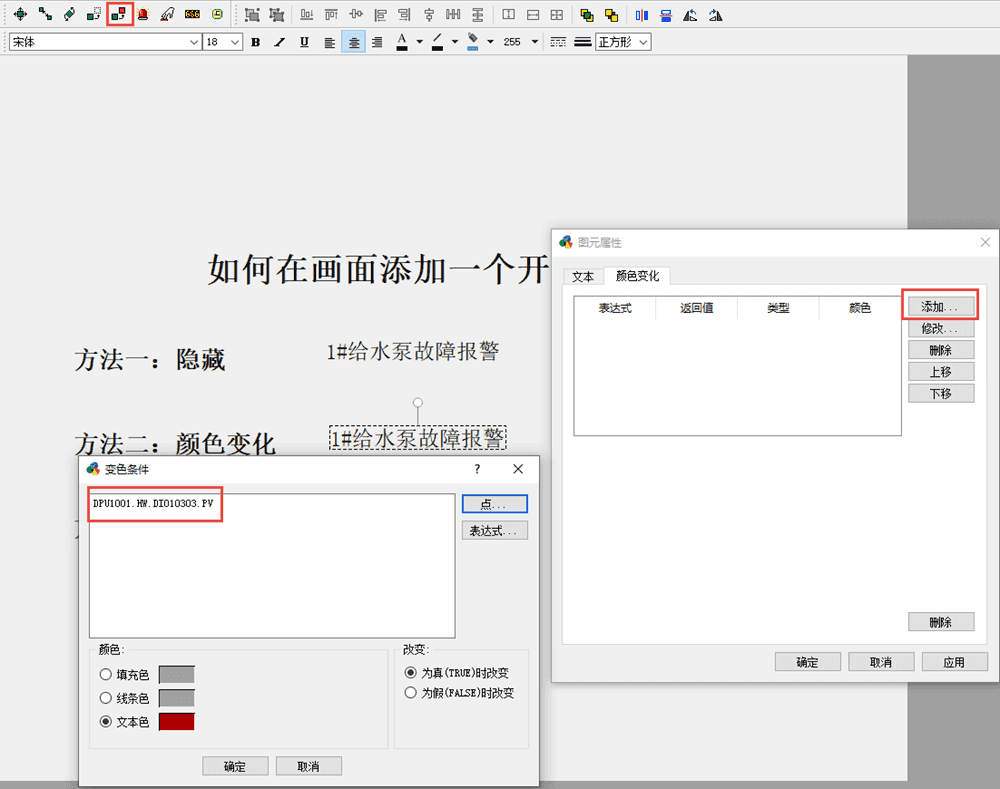

写一个文本关联颜色变化，添加一个变色条件；

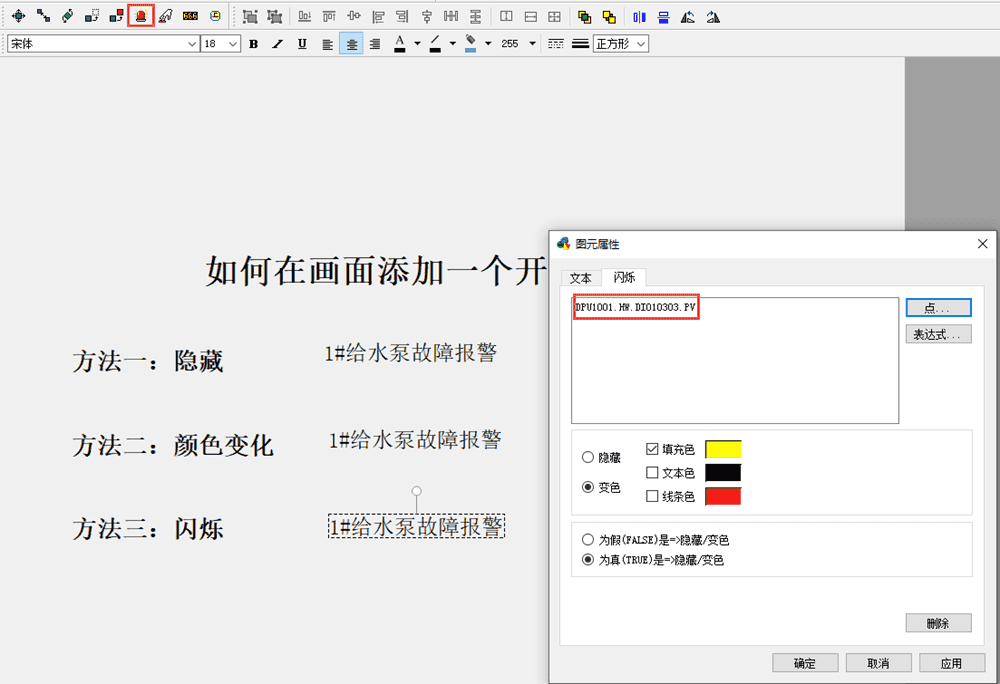

将文本关联闪烁，并写上条件的代码DPU1001.HW.DI010303.PV
如何制作一个液位动态填充

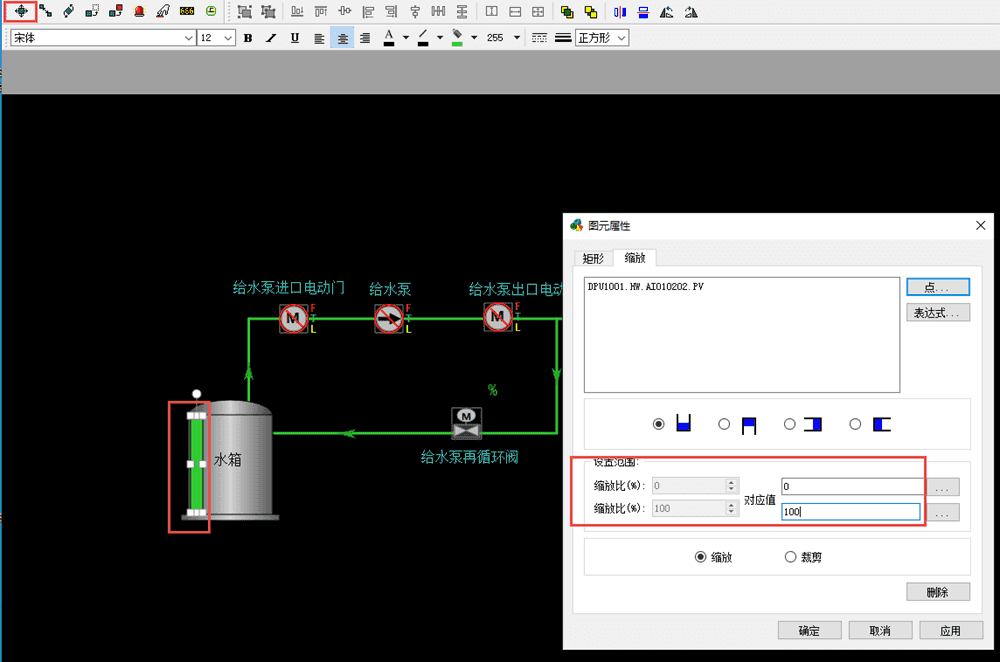

打开一个画面中的容器，再用矩形工具画一个矩形框并填充为绿色；接着用动作工具栏中的缩放功能；

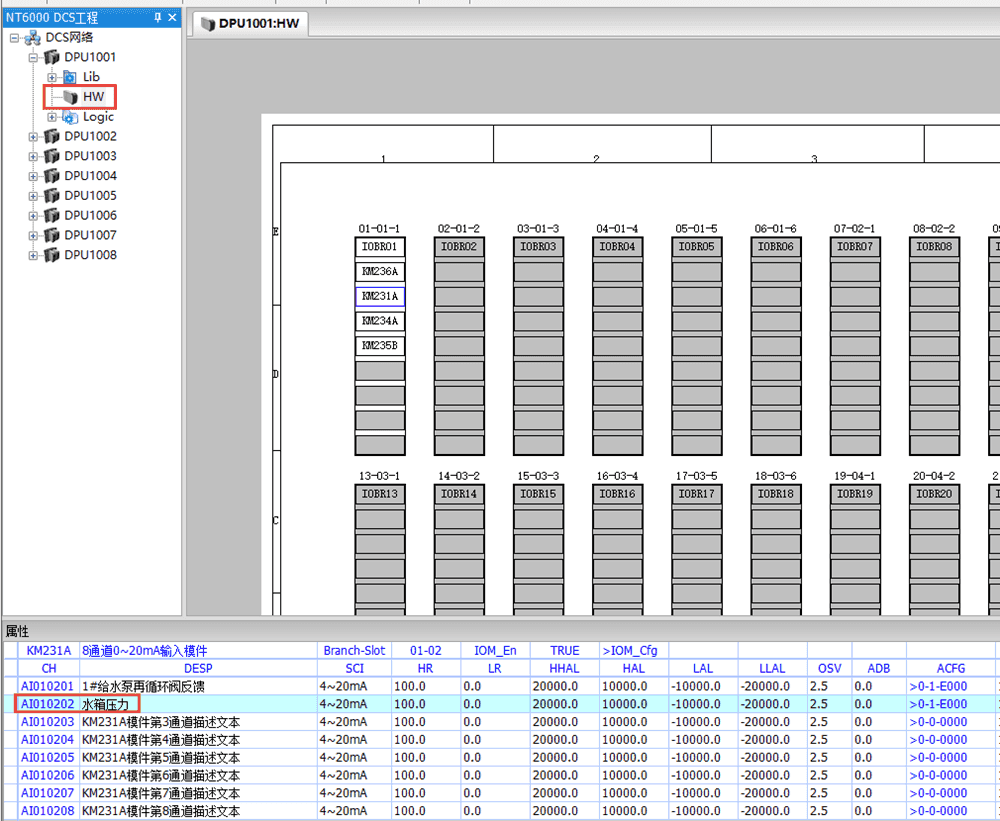

连接缩放功能的水箱压力测点和缩放比例；
事件查询软件使用

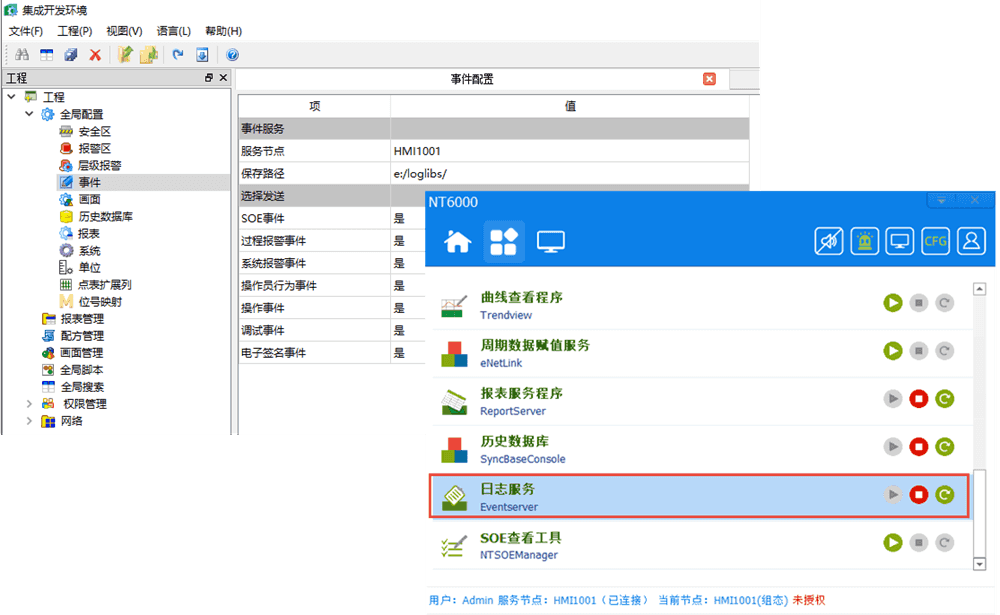

首先查看全局配置中的事件服务节点和保存路径是否正确；同进还需要确认日志站的日志服务是否启动以及所有节点的事件收集软件是否启动；

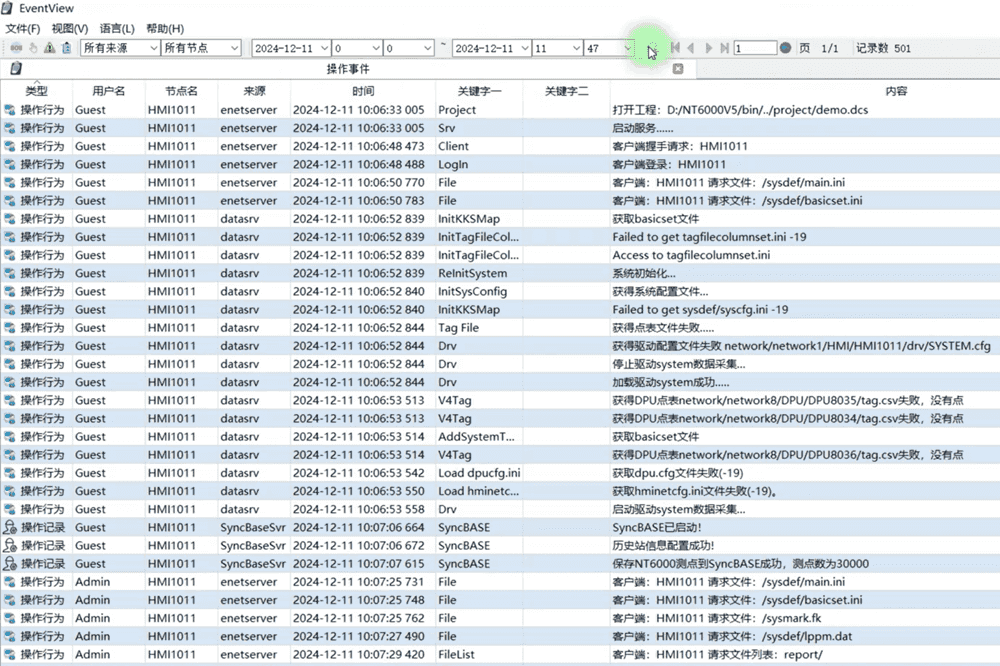

接着就可以点击事件查看软件；可以查看包括SOE事件，报警事件，操作事件，电子签名事件；例如可以查操作事件；

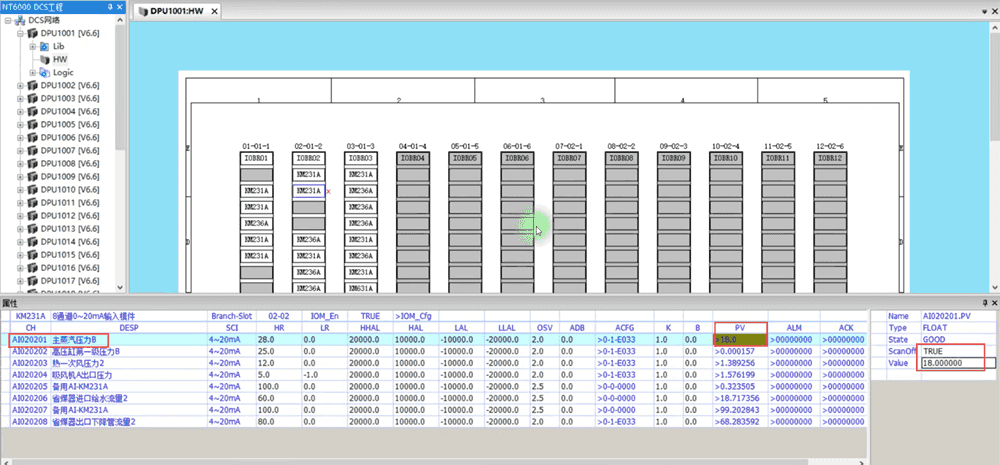

在监视状态下对某个测点进行在线置值；
如何进行工程备份、工程还原

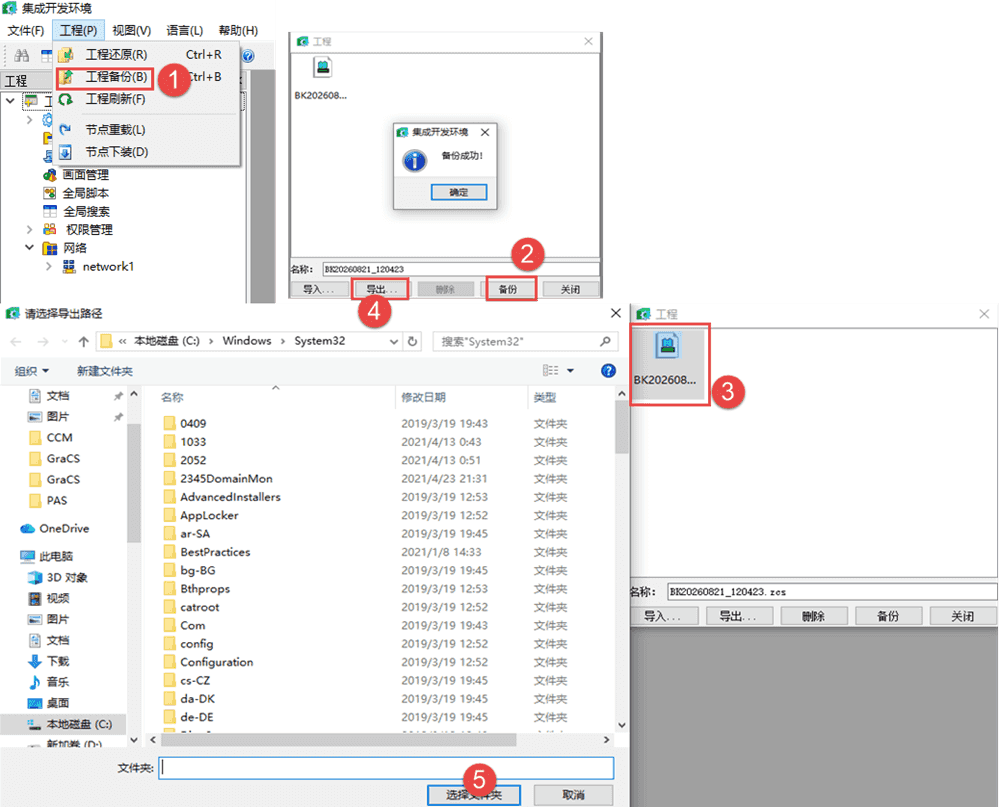

- 工程备份：进入集成开发环境，点工程—–工程备份；选好名称点击备份即可；然后可以将这个备份导出到电脑的任何地方。
- 工程还原：进入集成开发环境，点工程—–工程还原；选好要选入的工程；然后选中已导入的工程，再点击还原。

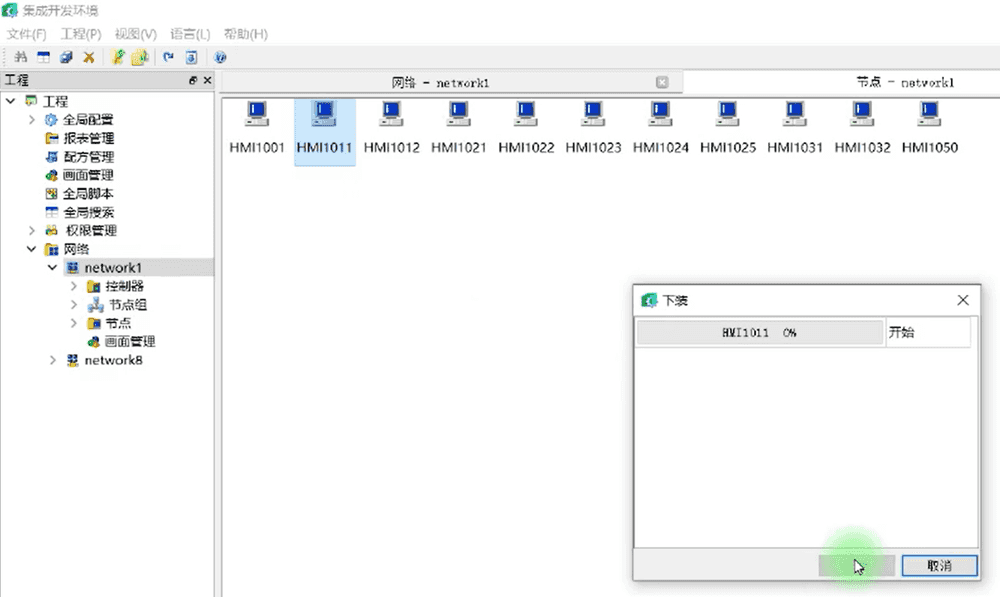

还原后可以选择对应的控制器进行下装到对应的物理控制器中。

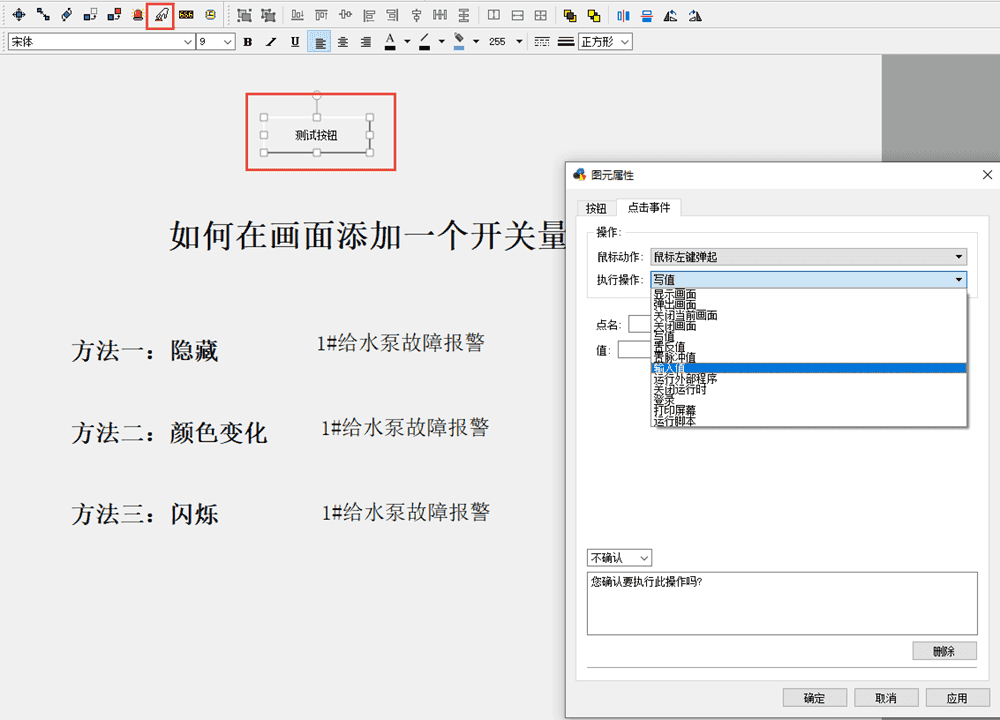

如何在画面添加一个按钮
点击菜单栏中的点击事件，在点击事件中可以打开、关闭画面，向控制器内程序写值，调用可执行程序；
