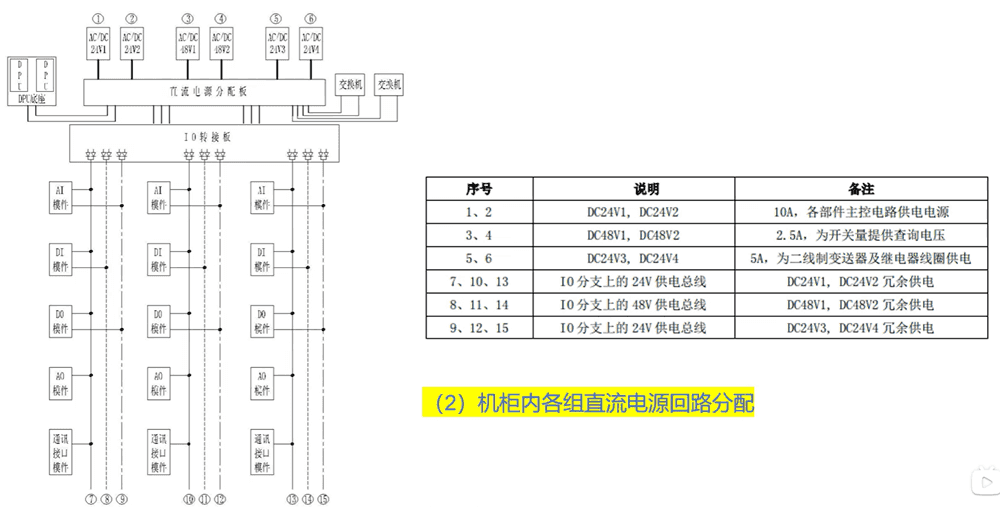

机柜内各组直流电源回路分配

KM951A   控制器
KM331A   8AI
KM332A   温度输入
KM334A   16DI
KM335A   8DO
KM532A   伺服控制
KM533A   超速保护
KM950A：标准主控制器（双核PowerPC，冗余）
KM951A：高性能控制器（DEH专用，最小5ms控制周期）
KM950G：增强型冗余控制器（V5版）
BM121：DPU控制器底座

二、电源模块（机柜/底座）
BM125：通用电源分配板
BM125‑DEH：DEH专用电源分配板
BM126：24VDC系统电源模块
BM135A：冗余电源分配板（V5）
KM234A‑DEH：DEH专用电源/背板

三、模拟量输入AI（KM23x系列）
KM231A：8通道 4‑20mA/1‑5V 模拟量输入
KM231A‑G：16通道 4‑20mA 模拟量输入（增强）
KM331A：8通道 通用模拟量输入（兼容多种信号）
KM232A：8通道 热电阻RTD输入（Pt100/Cu50）
KM332A：8通道 热电阻输入（高精度）
KM233A：8通道 热电偶TC输入（K/E/S/B等）

四、数字量DI/DO（KM23x系列）
KM234A：16通道 无源干接点数字量输入DI
KM234A‑G：16通道 有源/无源DI（V5）
KM235A：16通道 数字量输出DO（晶体管，无源）
KM235B：16通道 有源DO（继电器输出，DEH常用）
KB432A：16通道 继电器输出扩展组件

五、模拟量输出AO（KM23x系列）
KM236A：6通道 4‑20mA 模拟量输出AO
KM236B：8通道 4‑20mA AO（增强）

六、DEH专用伺服/保护模件（KM53x系列）
KM532A：单通道伺服控制模件（标准）
KM532B：增强型单通道伺服控制（DEH专用）
KM533A：单通道电超速保护OPC模件
KM534A：双通道伺服/超速保护模件

七、通讯/网络模件（KM63x/KN83x）
KM631A：双通道Modbus RTU通讯模件
KM632A：Profibus DP通讯模件
KN831E：26口工业以太网交换机（冗余）
KN832A：2电口远程IO通讯模件
KN833A：光纤通讯模块

八、IO底座/背板（BM系列）
BM122：标准IO底座（双槽，冗余电源）
BM132：V5版IO底座（兼容KM23x‑G）
BM133：DEH专用伺服模件底座

九、安全/特殊模件（TFS6000）
KM731A：安全型DI模件（SIL2）
KM732A：安全型DO模件（SIL2）
KM736A：安全型AO模件（SIL2

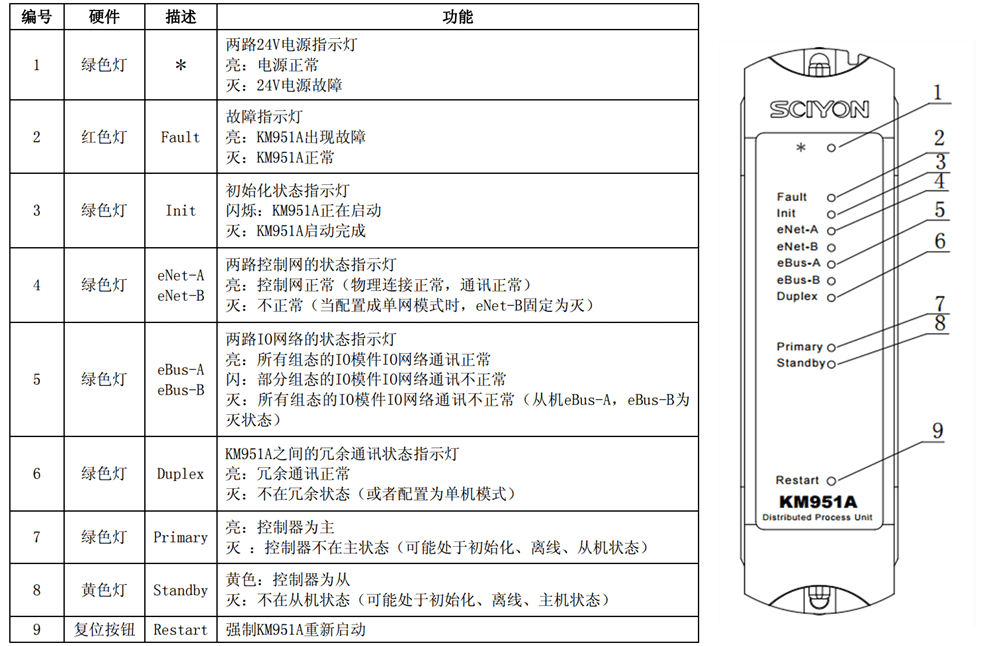

DCS控制器面板说明

添加IO模块

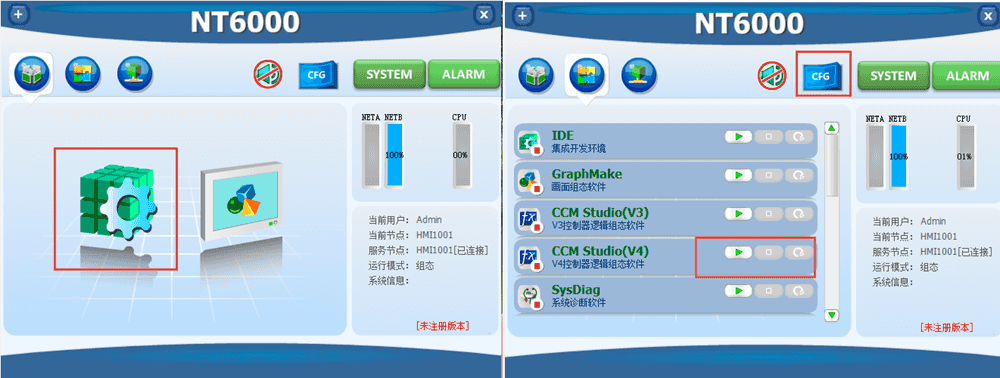

进入集成开发环境【CCM Studio控制器逻辑组态软件】这两种方式都是可以的

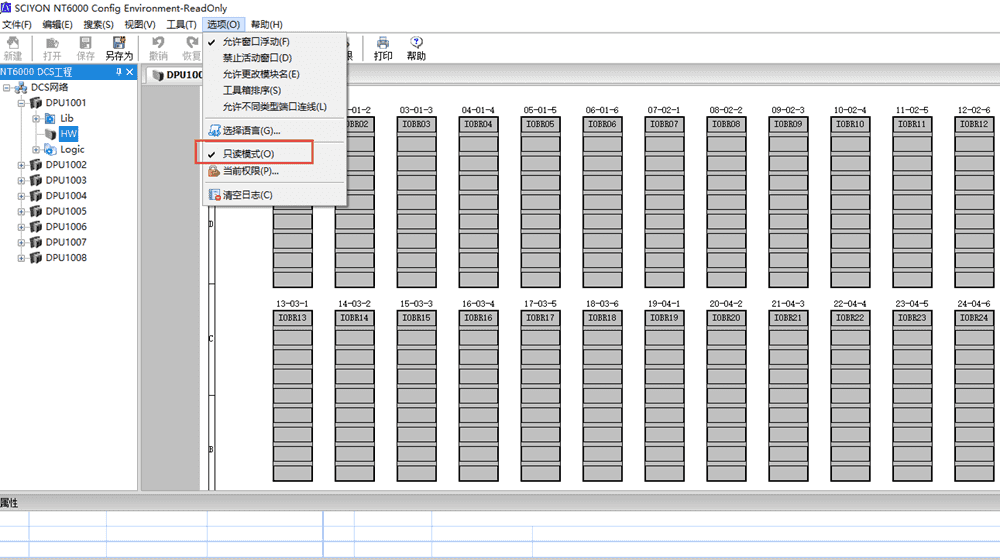

进入组态逻辑以后点击选项取消只读模式；

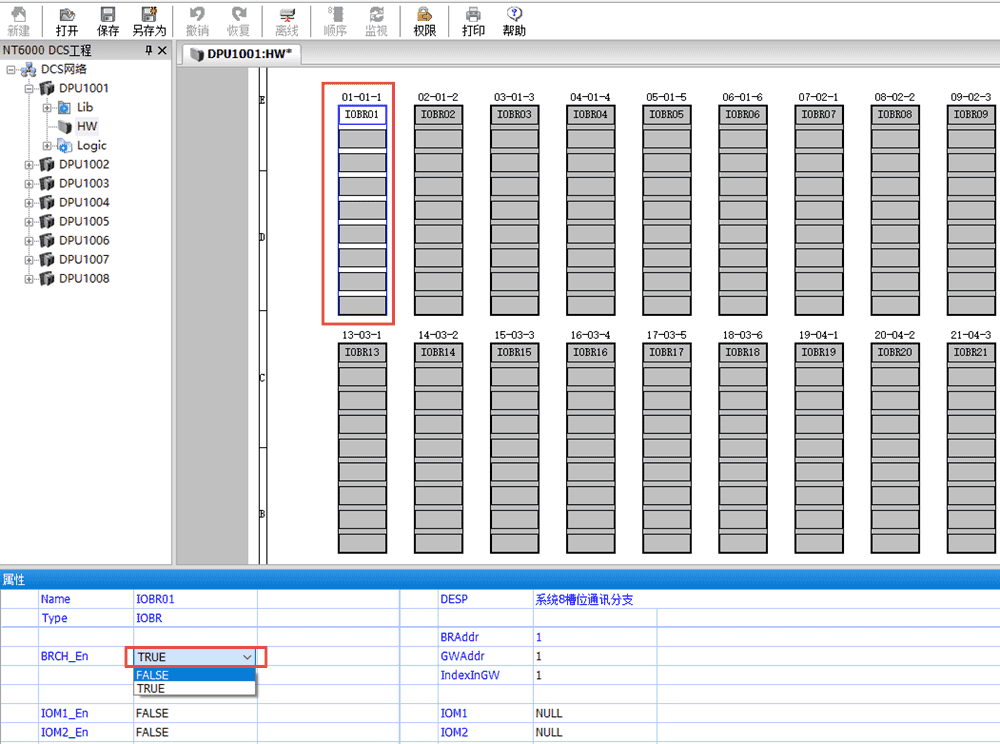

选中第一个IO分支将使能改为TRUE; 此时这条分支就会变成底背景；

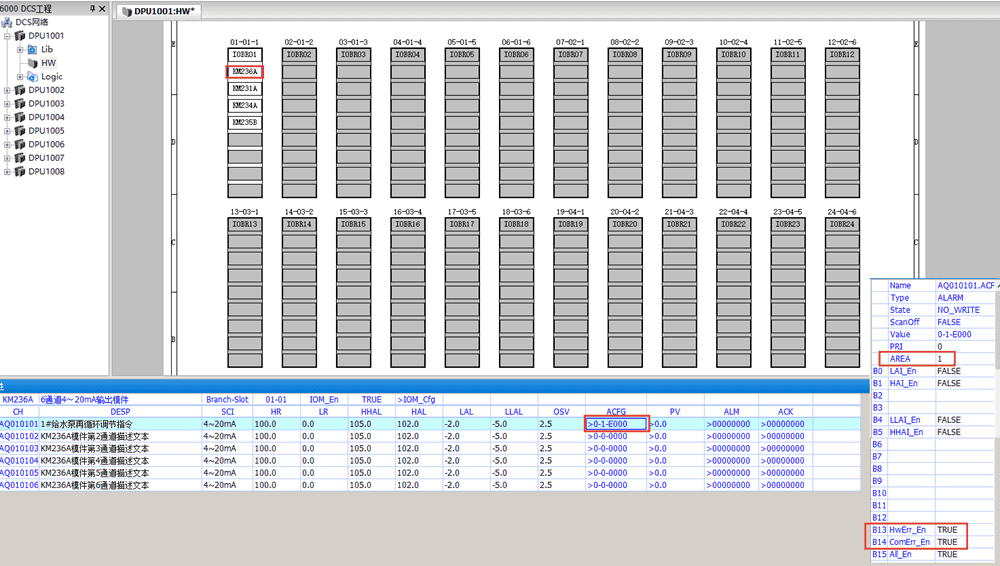

添加一个模拟量输出模块KM236A；

例如将第一路模拟量输出改为1#给水泵再循环调节指令；并将报警区域改为1号区域；将报警使能打开。

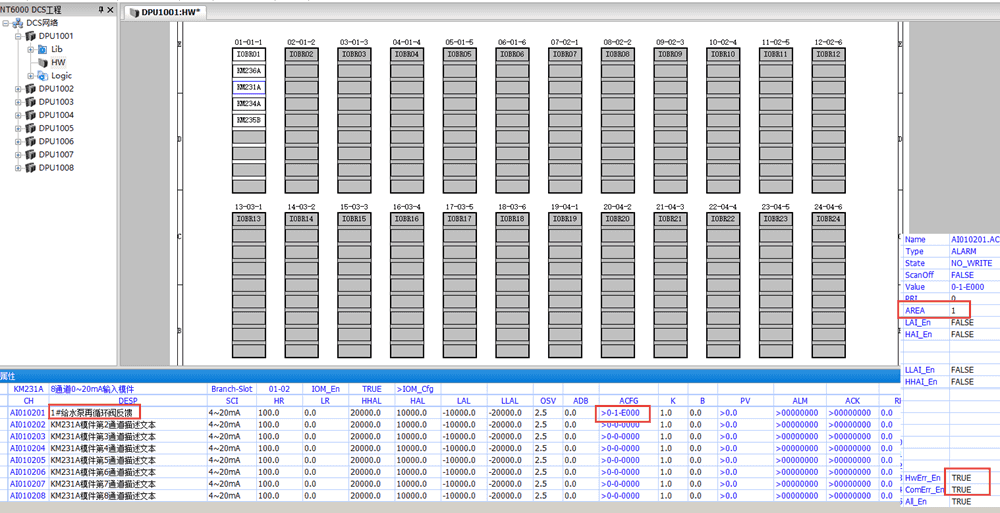

同理将第一路模拟量输入改为1#给水泵再循环调节反馋嘴；并将报警区域改为1号区域；将报警使能打开。

如何添加一个电机驱动块

电机驱动块通常我们也叫作设备级组态，是基于IO模件配置基础上根据工程设备表来完成的一项组态工作。

设备级组态在DPU的Logic页内完成，分为三步：

• 模块选择，在Logic上右击选择显示控制器空白组态页面

1、设备级组态从SH0051页开始；
2、每个组态页面只放一个设备驱动块；
3、常用开关型设备: DEMA, DEDA, DESA;

注：通常泵、风机、加热器、搅拌器等选用DEMA的驱动块；电动门或气动门设备选DEDA; 电磁阀设备选用DESA;

定义IO模块与设备驱动块进行连接；在逻辑时序中选一个BIT模块作为定义设备编号或KKS编码使用；

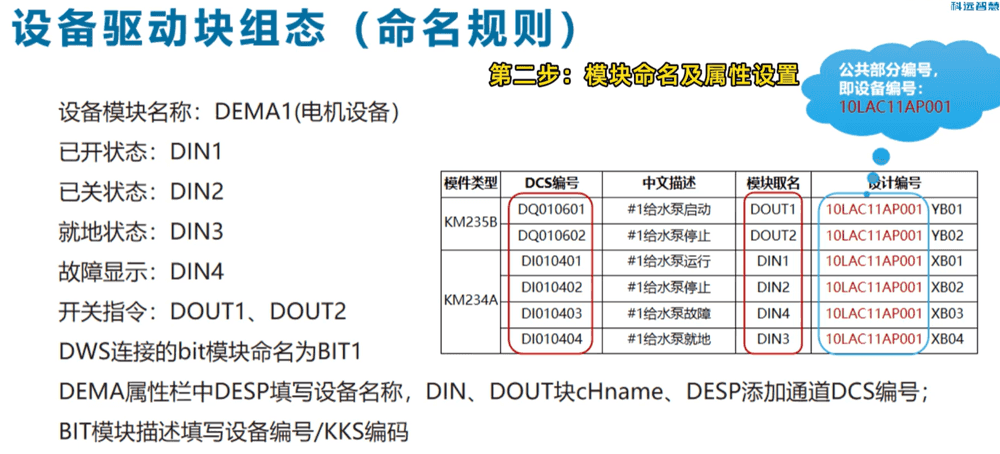

• 模块命名及属性设置

在选项菜单栏中勾选允许更改模块名称

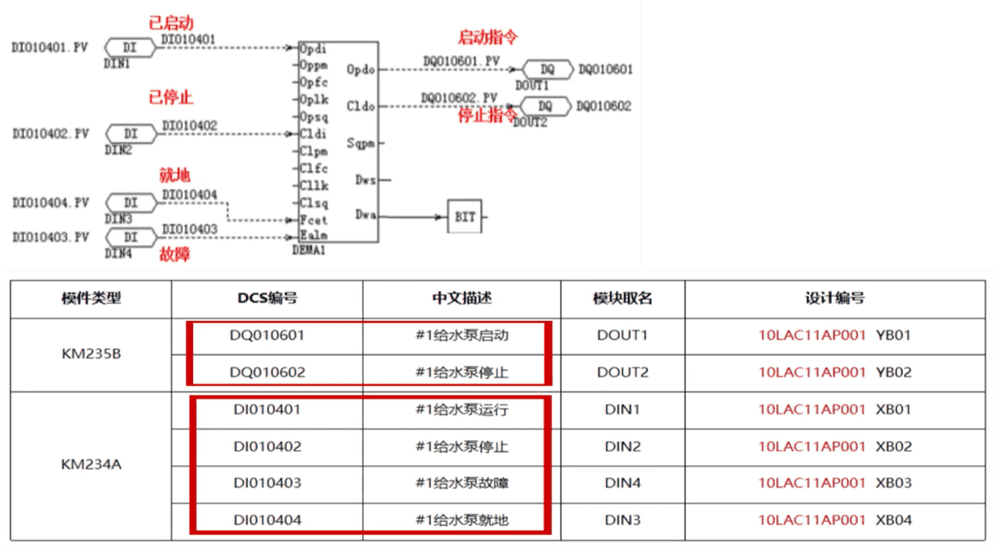

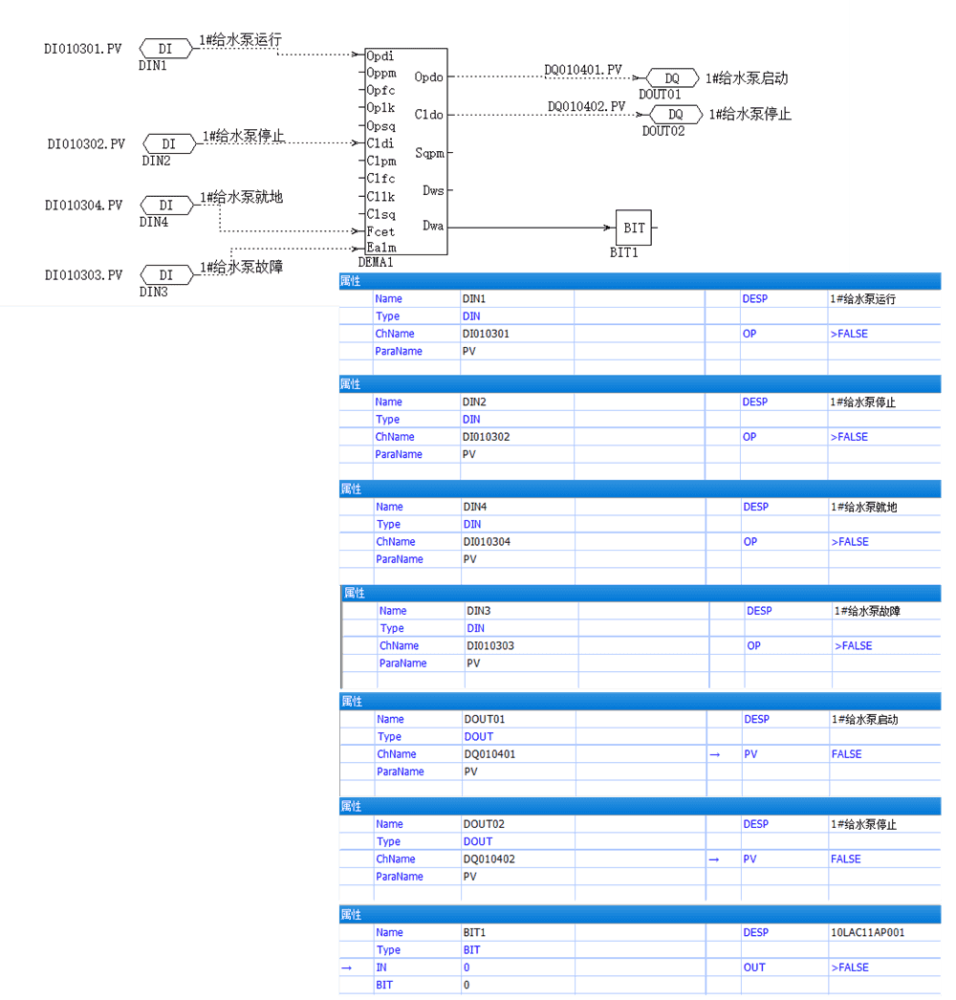

DEMA设备组态，如下图所示，组态好以后右击下载到设备即可。
