NT6000中的HW硬件信息

硬件组态之HW模块信息

1、打开NT6000 eNetMain配置软件；

2、打开CCM studio 配置软件；

3、两种运行模式：联机操作模式和非联机操作模式。

选择是进入联机操作模式。自动扫描工程师站所有网络所有DPU节点，分别进行连接，此时的组态文件已保存至DPU内部；
选择否则进入非联机操作模式，自动获取DPU1001到DPU1008，此时的组态文件需要自行保存，存储源为本地计算机；

4、Lib: 保留；

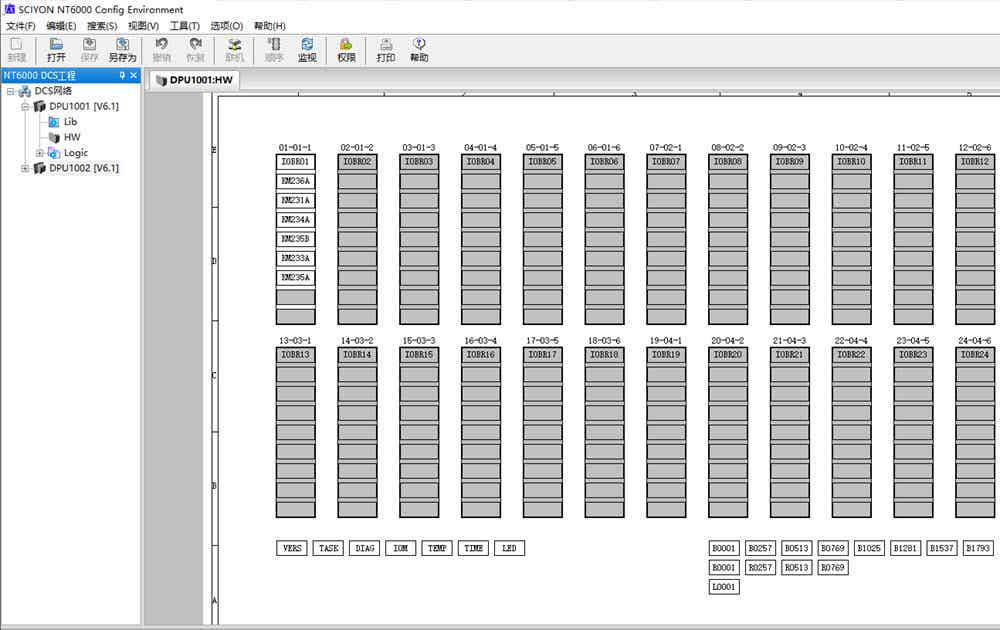

5、HW: 卡件配置页；

6、Logic：模块组态页SH0001~SH0500

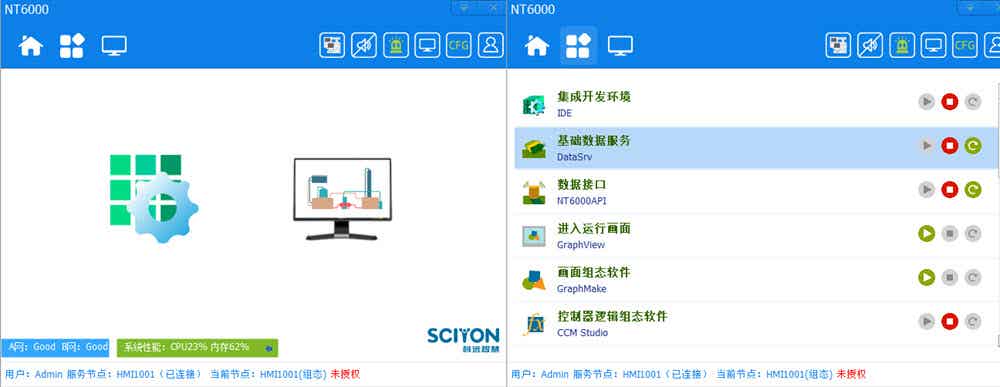

主界面：可以进入IDE开发或者进入运行系统；

进程管理：可以找到各个工具，集成开发环境，画面组态，系统日志等工具。

节点管理：实时显示当前联络到该网络的所有的节点。并且节点的IP地址也可显示；

NETA, NETB：显示eNet网的A和B也就是所谓的控制网络，是上位机与DPU之间的网络；

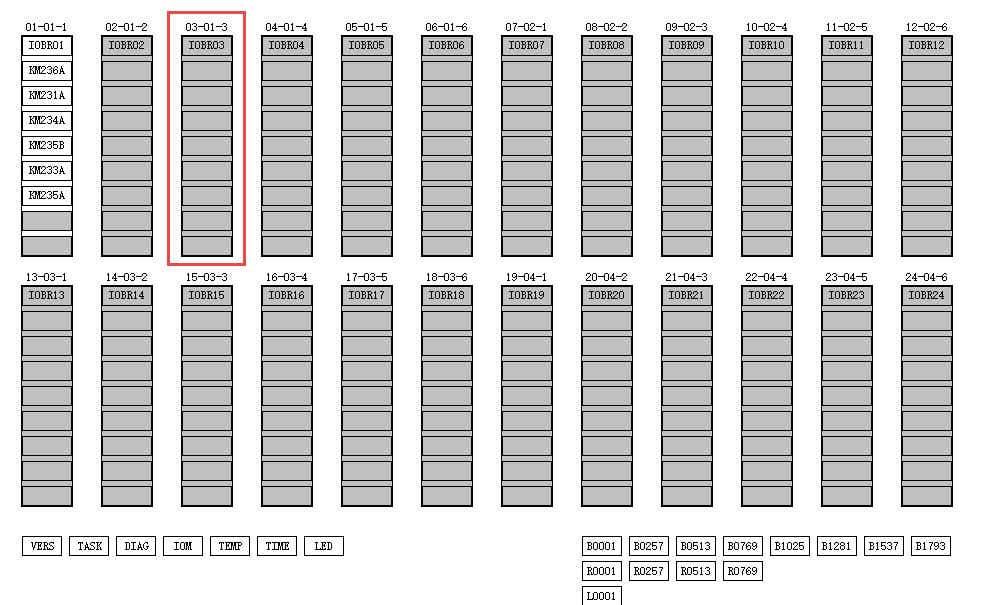

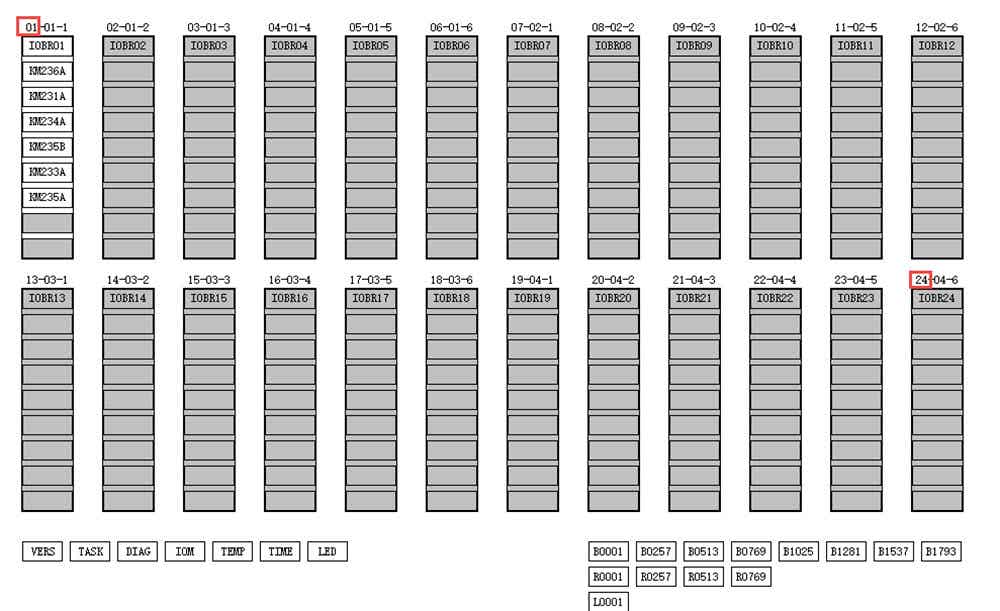

一组DPU最多可以带01~24个分支

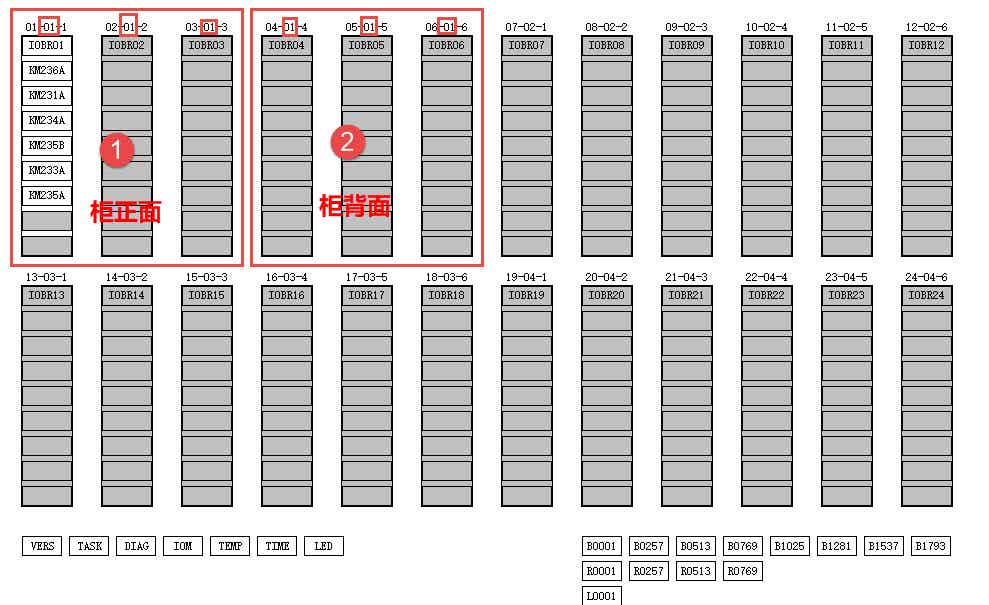

第2个数为01 01 01 01 01 01共6个分支表示每个控制柜有6个分支；前3个01为柜子的正面，后3个01分支为柜子的背面；也就是第一面控制柜的表达信息；

第3个数为1 2 3 4 5 6表示每面柜子的分支号，如03-01-3表示24总分支的第3分支，第一面柜子的第3个分支；

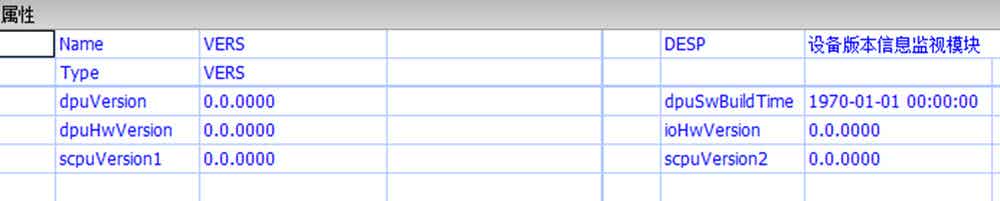

VERS版本信息：
dupVersion          内核的软件版本号
dpuSwBuildTime      内核的编译时时；
dpuHwVersion        DPU硬件版本号；
ioHwVersion         IO硬件版本号；
scpuVersion1        IO CPU1软件版本号；
scpuVersion2        IO CPU2软件版本号；

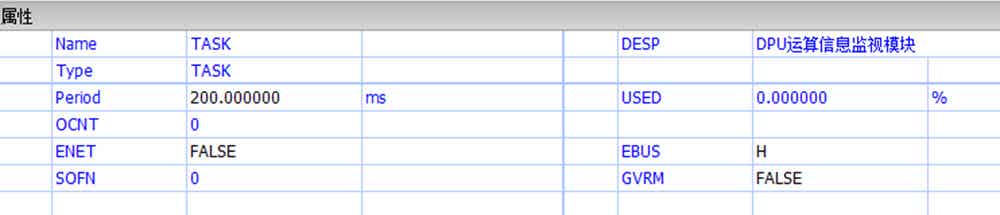

TASK模块用于监视当前DPU运行过程中信息
Period       控制器的扫描周期；
OCNT         超负荷运算次数；
USED         运算任务的负荷；
ENET         eNet网络冗余配置，true表示冗余，false表示没有冗余；
EBUS         eBus总线通讯速率配置，DPU控制器与IO模块的通读，H表高速，L低速；

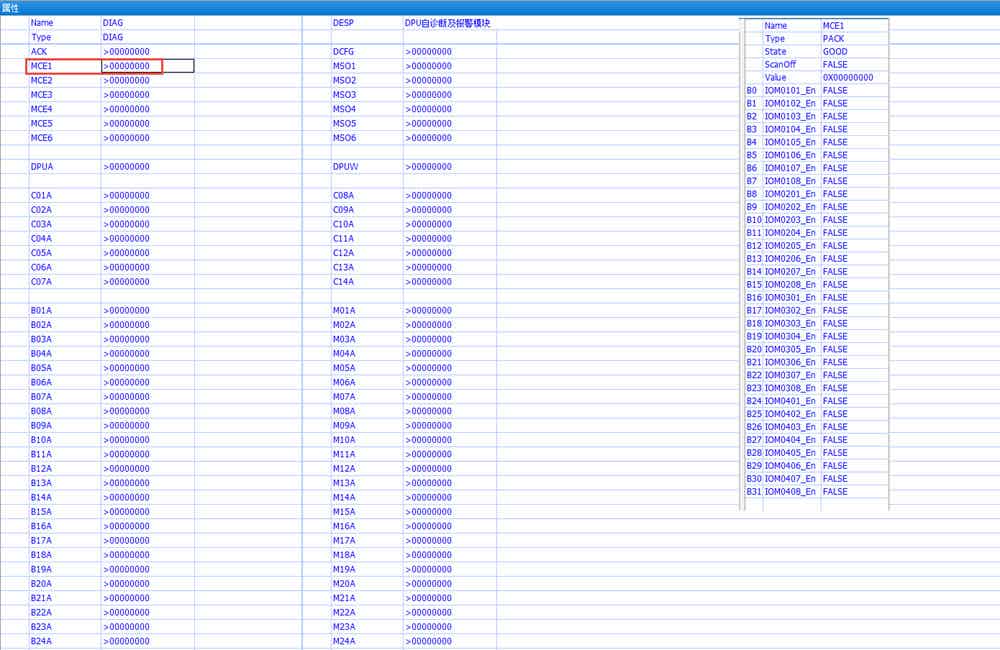

DPU自诊断及报警模块
ACK       报警确认字
DCFG      DPU配置信息反馈状态字；
MCE1      第1~4分支IO模件使能配置状态字；
MCE2      第5~8分支IO模件使能配置状态字；
MCE3      第9~12分支IO模件使能配置状态字；
MCE4      第13~16分支IO模件使能配置状态字；
MCE5      第17~20分支IO模件使能配置状态字；
MCE6      第21~24分支IO模件使能配置状态字；

MSO1      第1~4分支IO模件通道切手动指示状态字；
MSO2      第5~8分支IO模件通道切手动指示状态字；
MSO3      第9~12分支IO模件通道切手动指示状态字；
MSO4      第13~16分支IO模件通道切手动指示状态字；
MSO5      第17~20分支IO模件通道切手动指示状态字；
MSO6      第21~24分支IO模件通道切手动指示状态字；

DPUW       DPU运行状态信息警告字
C01A       通讯接口模件CM01诊断报警字；
C02A       通讯接口模件CM02诊断报警字；
C14A       通讯接口模件CM14诊断报警字；共有14个接口模件；

B01A       第1分支IO模件通讯状态及报警字；
B02A       第2分支IO模件通讯状态及报警字；
B24A       第24分支IO模件通讯状态及报警字； 共有24个

M01A       第1分支IO模件综合诊断报警字；
M02A       第2分支IO模件综合诊断报警字；
M24A       第24分支IO模件综合诊断报警字；共有24个

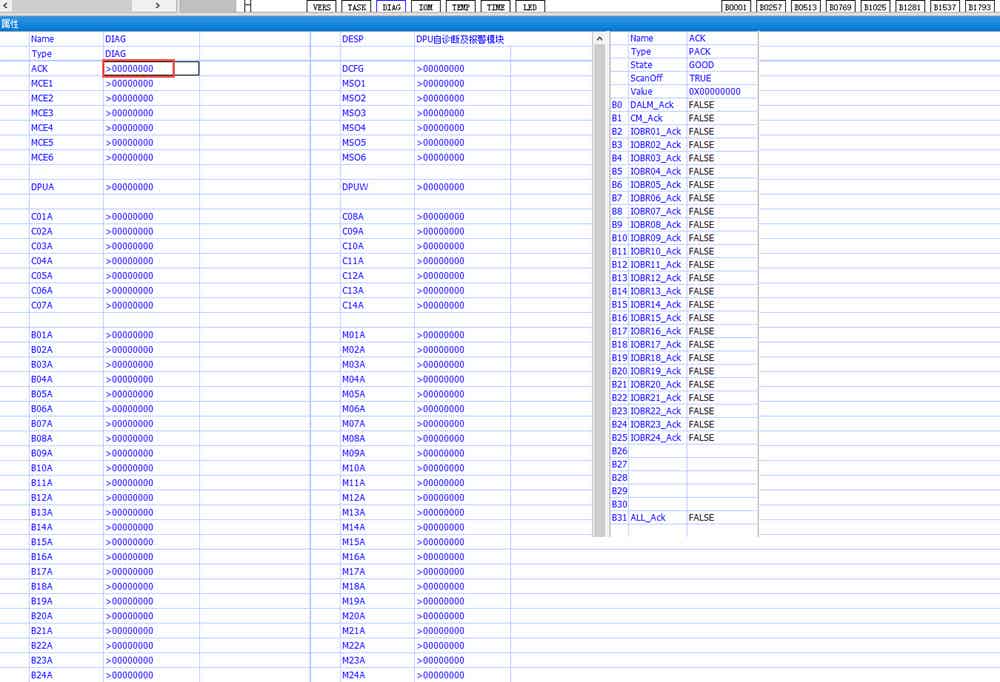

ACK各域的变量定义：
B0     DALM_Ack        DPUA和DPUW确认位；
B1     CM_Ack          C01A~C14A确认位；
B2     IOBR01_Ack      第1分支IO模件诊断及报警确认位；
B3     IOBR02_Ack      第2分支IO模件诊断及报警确认位；一直到B25
B26~B30     Retained   保留；
B31     ALL_Ack        报警总确认位；

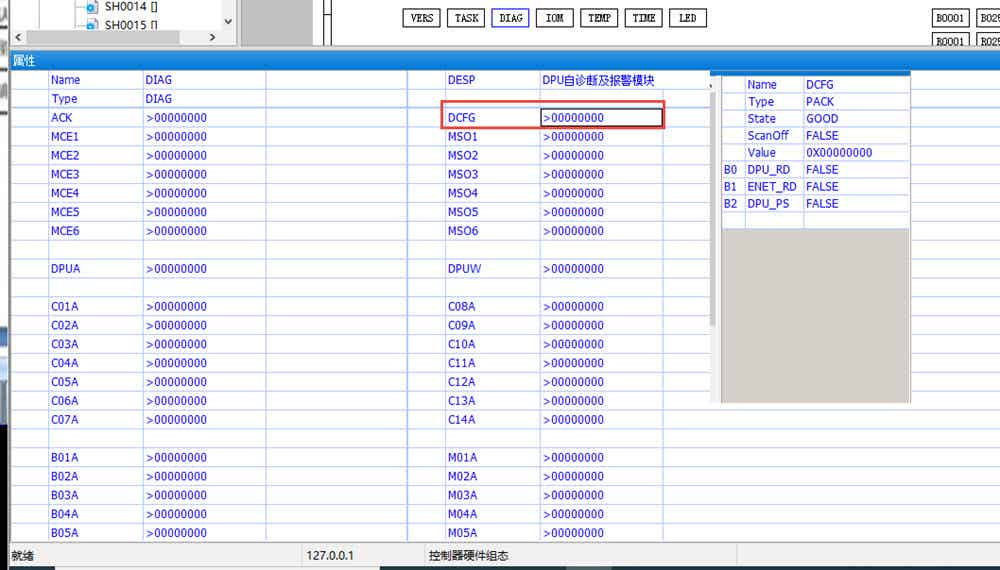

DCFG各域的变量定义：
B0       DPU_RD           DPU冗余配置，TRUE冗余配置，FALSE单机配置；
B1       ENET_RD          eNet网络冗余配置，TRUE冗余配置，FALSE单机配置；
B2       DPU_POS          主DPU位置，TRUE在A位置，FALSE在B位置；
B3~31    Retained         保留；

MCE1~MCE6各域的变量定义：
B0       IOM0101_En       第1分支第1槽位模件使能状态；
B1       IOM0102_En       第1分支第2槽位模件使能状态；
B2       IOM0103_En       第1分支第3槽位模件使能状态；
B3       IOM0104_En       第1分支第4槽位模件使能状态；
B4       IOM0105_En       第1分支第5槽位模件使能状态；
B5       IOM0106_En       第1分支第6槽位模件使能状态；
B6       IOM0107_En       第1分支第7槽位模件使能状态；
B7       IOM0108_En       第1分支第8槽位模件使能状态；

B8       IOM0201_En        第2分支第1槽位模件使能状态；
B9       IOM0202_En        第2分支第2槽位模件使能状态；
B10       IOM0203_En       第2分支第3槽位模件使能状态；
B11       IOM0204_En       第2分支第4槽位模件使能状态；
B12       IOM0205_En       第2分支第5槽位模件使能状态；
B13       IOM0206_En       第2分支第6槽位模件使能状态；
B14       IOM0207_En       第2分支第7槽位模件使能状态；
B15       IOM0208_En       第2分支第8槽位模件使能状态；

B16       IOM0301_En       第3分支第1槽位模件使能状态；
B17       IOM0302_En       第3分支第2槽位模件使能状态；
B18       IOM0303_En       第3分支第3槽位模件使能状态；
B19       IOM0304_En       第3分支第4槽位模件使能状态；
B20       IOM0305_En       第3分支第5槽位模件使能状态；
B21       IOM0306_En       第3分支第6槽位模件使能状态；
B22       IOM0307_En       第3分支第7槽位模件使能状态；
B23       IOM0308_En       第3分支第8槽位模件使能状态；

B24       IOM0401_En       第4分支第1槽位模件使能状态；
B25       IOM0402_En       第4分支第2槽位模件使能状态；
B26       IOM0403_En       第4分支第3槽位模件使能状态；
B27       IOM0404_En       第4分支第4槽位模件使能状态；
B28       IOM0405_En       第4分支第5槽位模件使能状态；
B29       IOM0406_En       第4分支第6槽位模件使能状态；
B30       IOM0407_En       第4分支第7槽位模件使能状态；
B31       IOM0408_En       第4分支第8槽位模件使能状态；

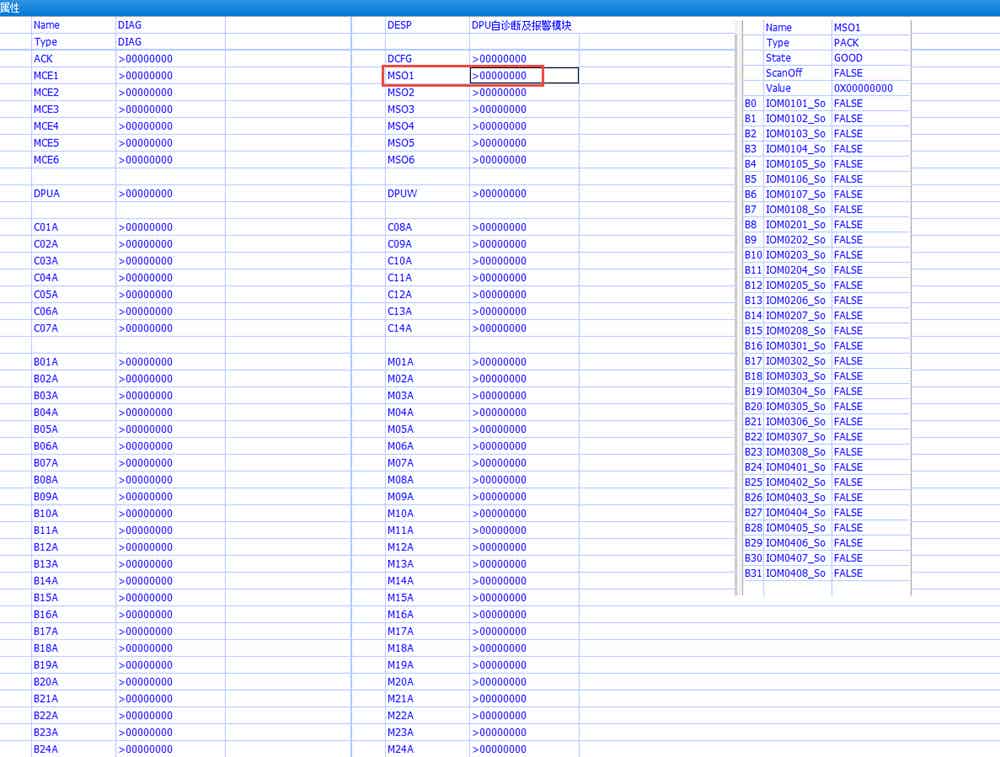

MSO1~MSO6各域的变量定义：
B0       IOM0101_So       第1分支第1槽位模件通道切手动状态；
B1       IOM0102_So       第1分支第2槽位模件通道切手动状态；
B2       IOM0103_So       第1分支第3槽位模件通道切手动状态；
B3       IOM0104_So       第1分支第4槽位模件通道切手动状态；
B4       IOM0105_So       第1分支第5槽位模件通道切手动状态；
B5       IOM0106_So       第1分支第6槽位模件通道切手动状态；
B6       IOM0107_So       第1分支第7槽位模件通道切手动状态；
B7       IOM0108_So       第1分支第8槽位模件通道切手动状态；

B8       IOM0201_So        第2分支第1槽位模件通道切手动状态；
B9       IOM0202_So        第2分支第2槽位模件通道切手动状态；
B10       IOM0203_So       第2分支第3槽位模件通道切手动状态；
B11       IOM0204_So       第2分支第4槽位模件通道切手动状态；
B12       IOM0205_So       第2分支第5槽位模件通道切手动状态；
B13       IOM0206_So       第2分支第6槽位模件通道切手动状态；
B14       IOM0207_So       第2分支第7槽位模件通道切手动状态；
B15       IOM0208_So       第2分支第8槽位模件通道切手动状态；

B16       IOM0301_So       第3分支第1槽位模件通道切手动状态；
B17       IOM0302_So       第3分支第2槽位模件通道切手动状态；
B18       IOM0303_So       第3分支第3槽位模件通道切手动状态；
B19       IOM0304_So       第3分支第4槽位模件通道切手动状态；
B20       IOM0305_So       第3分支第5槽位模件通道切手动状态；
B21       IOM0306_So       第3分支第6槽位模件通道切手动状态；
B22       IOM0307_So       第3分支第7槽位模件通道切手动状态；
B23       IOM0308_So       第3分支第8槽位模件通道切手动状态；

B24       IOM0401_So       第4分支第1槽位模件通道切手动状态；
B25       IOM0402_So       第4分支第2槽位模件通道切手动状态；
B26       IOM0403_So       第4分支第3槽位模件通道切手动状态；
B27       IOM0404_So       第4分支第4槽位模件通道切手动状态；
B28       IOM0405_So       第4分支第5槽位模件通道切手动状态；
B29       IOM0406_So       第4分支第6槽位模件通道切手动状态；
B30       IOM0407_So       第4分支第7槽位模件通道切手动状态；
B31       IOM0408_So       第4分支第8槽位模件通道切手动状态；

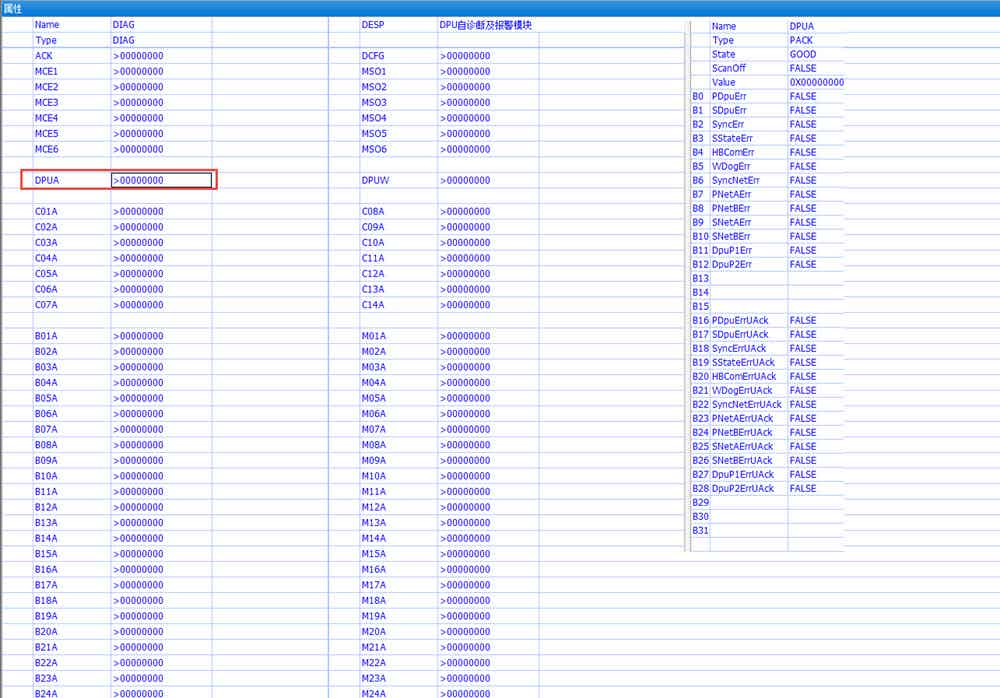

DPUA各域的变量定义：
B0       PDpuErr         主DPU综合故障；
B1       SDpuErr         从DPU综合故障；
B2       SyncErr         DPU同步状态故障；
B3       SStateErr       DPU同主状态故障；
B4       HBComErr        心跳串口故障；
B5       WDogErr         看门狗溢出故障；
B6       SyncNetErr      双机同步网络故障；
B7       PNetAErr        主DPU A网络故障；

B8        PNetBErr        主DPU B网络故障；
B9        SNetAErr        从DPU A网络故障；
B10       SNetBErr        从DPU B网络故障；
B11       DpuP1Err        DPU电源1故障；
B12       DpuP2Err        DPU电源2故障；
B13       Retained        保留；
B14       Retained        保留；；
B15       Retained        保留；；

B16       PdpuErrUAck      主DPU综合故障未确认；
B17       SdpuErrUAck      从DPU综合故障未确认；
B18       SyncErrUAck      DPU同步状态故障未确认；
B19       SStateErrUAck     DPU同主状态故障未确认；
B20       HBComErrUAck      心跳串口故障未确认；
B21       WDogErrUAck       看门狗溢出故障未确认；
B22       SyncNetErrUAck   双机同步网络故障未确认；
B23       PNetAErrUAck      主DPU A网络故障未确认；

B24       PNetBErrUAck      主DPU B网络故障未确认；
B25       SNetAErrUAck      从DPU A网络故障未确认；
B26       SNetBErrUAck      从DPU B网络故障未确认；；
B27       DpuP1ErrUAck      DPU电源1故障未确认；
B28       DpuP2ErrUAck      DPU电源2故障未确认；；
B29       Retained        保留；；
B30       Retained        保留；；
B31       Retained        保留；；

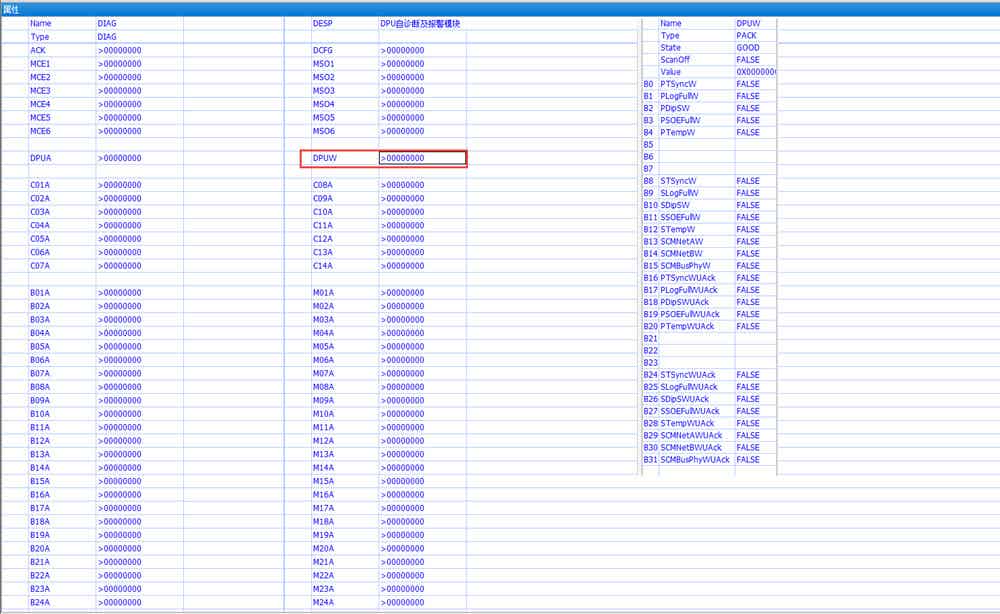

DPUW各域的变量定义：
B0       PTSyneW         主DPU对时异常报警；
B1       PLogFullW       主DPU日志大小超限报警；
B2       PDipSW          主DPU拨码异常报警；
B3       PSOEFullW       主DPU SOE条目数超限报警；
B4       PTempW          主DPU温度超限报警；
B5       Retained        保留；
B6       Retained        保留；
B7       Retained        保留；

B8        STSyneW         从DPU对时异常报警；
B9        SLogFullW       从DPU日志大小超限报警；
B10       SDipSW          从DPU拨码异常报警；；
B11       SSOEFullW       从DPU SOE条目数超限报警；
B12       STempW          从DPU温度超限报警；
B13       SCMNetAW        从DPU eBus网络A故障报警；
B14       SCMNetBW        从DPU eBus网络B故障报警；
B15       SCMBusPhyW      从DPU eBus物理层硬件故障报警

B16       PTSyncWUAck      主DPU对时异常报警未确认；
B17       PLogFullWUAck    主DPU日志大小超限报警未确认；
B18       PDipSWUAck       主DPU拨码异常未确认；
B19       PSOEFullWUAck     主DPU SOE条目数超限报警未确认；
B20       PTempWUAck       主DPU温度超限报警未确认；
B21       Retained        保留；
B22       Retained        保留；
B23       Retained        保留；

B24       STSyneWUAck      从DPU对时异常报警未确认；
B25       SLogFullWUAck     从DPU日志大小超限报警未确认；
B26       SDipSWUAck       从DPU拨码异常报警未确认；；
B27       SSOEFullWUAck    从DPU SOE条目数超限报警未确认；
B28       STempWUAck      从DPU温度超限报警未确认；；
B29       SCMNetBWUAck    主DPU eBus网络A故障报警未确认
B30       SCMNetBWUAck    从DPU eBus网络B故障报警未确认；
B31       SCMBusPhyWUAck   从DPU eBus物理层硬件故障报警未确认；
