S7-200 SMART UDP通信

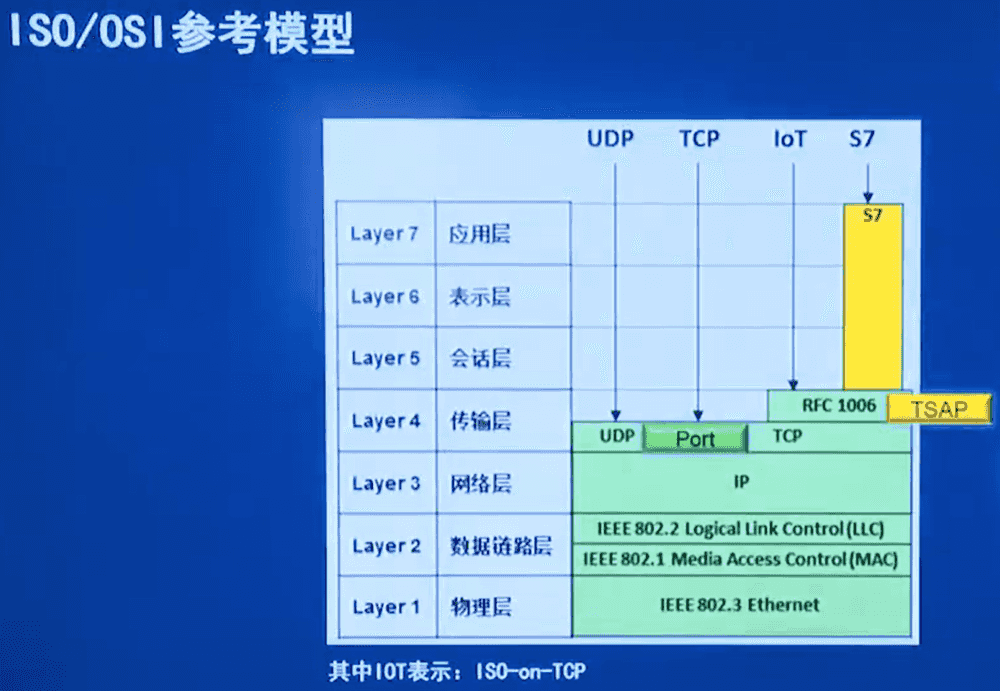

ISO/OSI匒考模型

UDP通信用到了下面的层，所以需要三层的IP地址和四层的UDP端口号；

• CPU固件版本 V2.2 及以上支持
• TCP/UDP/ISO-on-TCP
• 可与第三方支持相同协议的设备通信
• 编程方法：通信指令或 OUC 指令库通信，双方均调用指令
• 通信数据量：1024 字节

Open User Comucation[OUC]

使用开放式 UDP 通信库指令

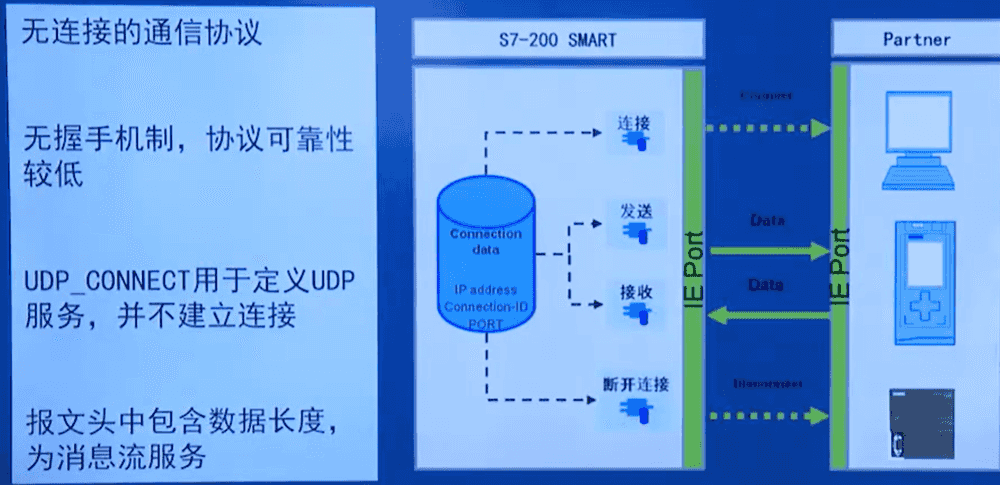

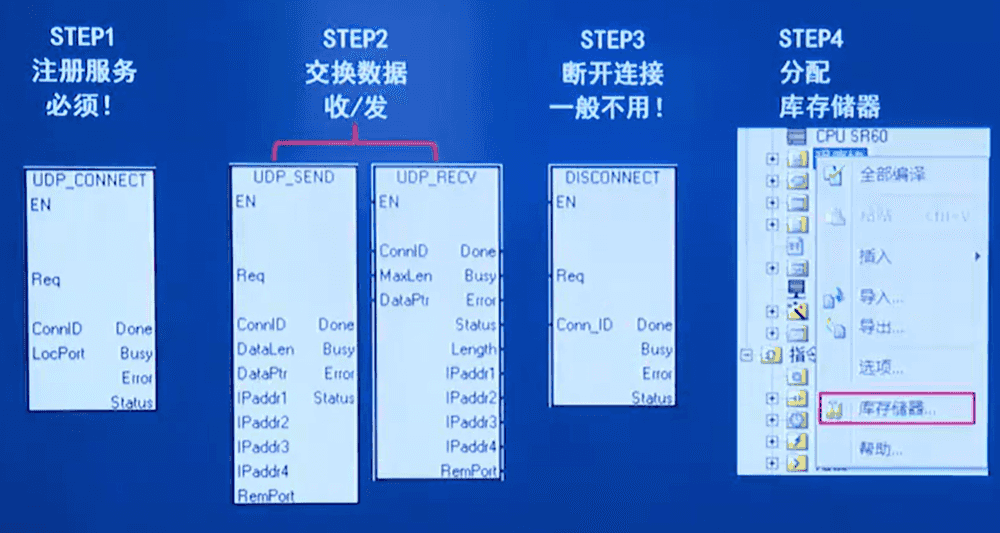

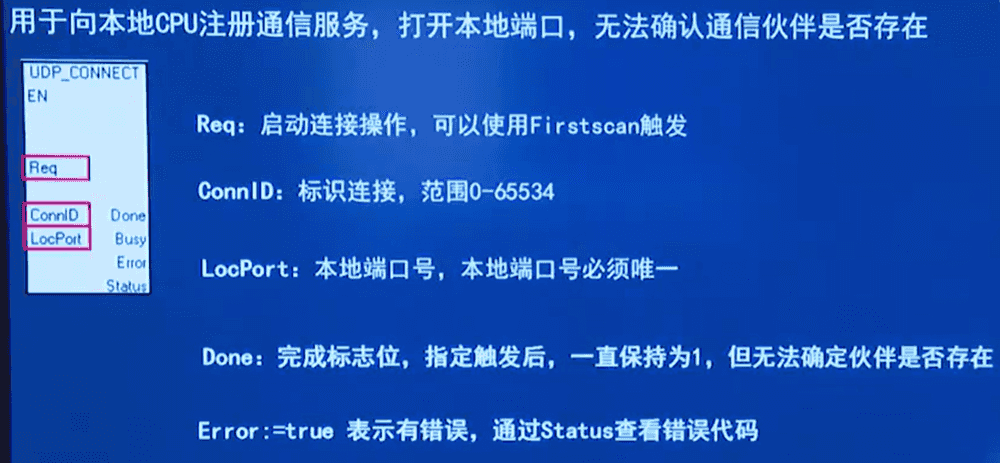

UDP_CONNECT 指令

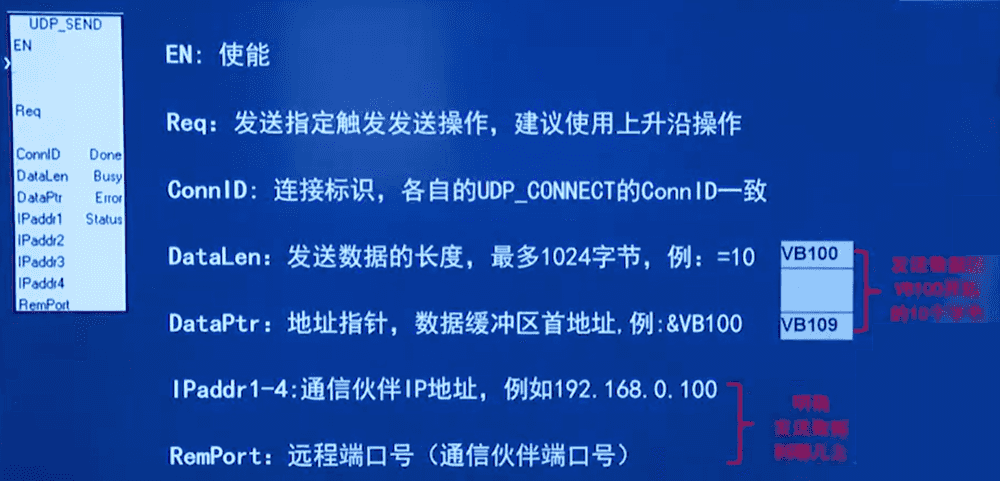

UDP_SEND 指令

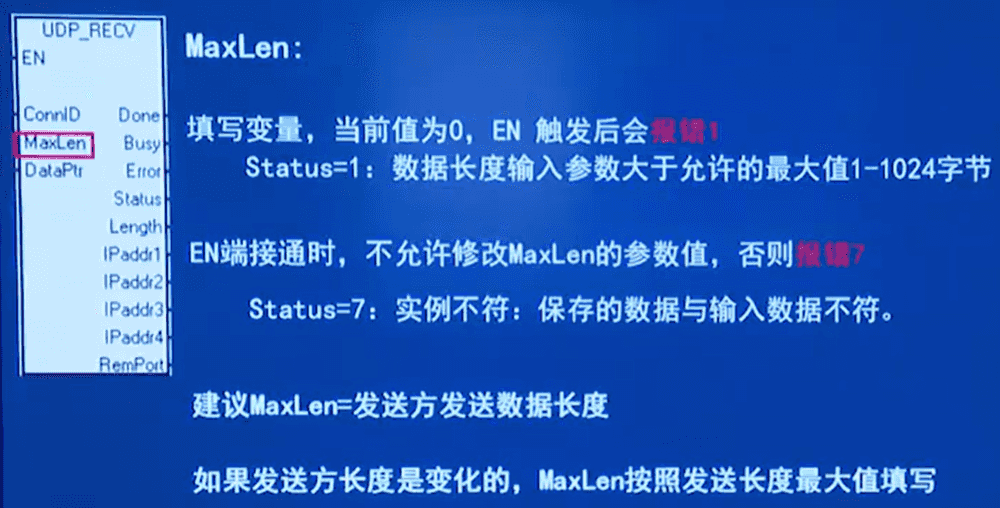

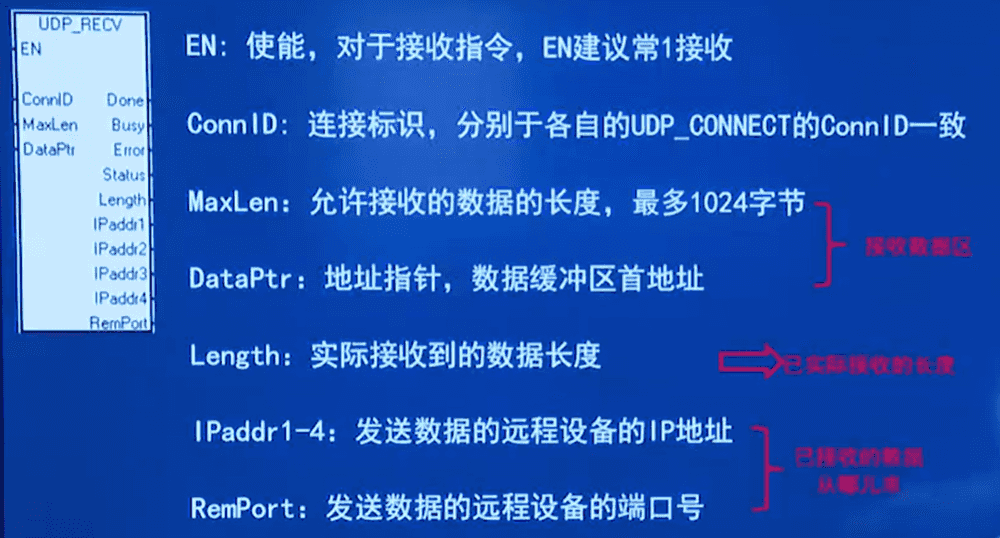

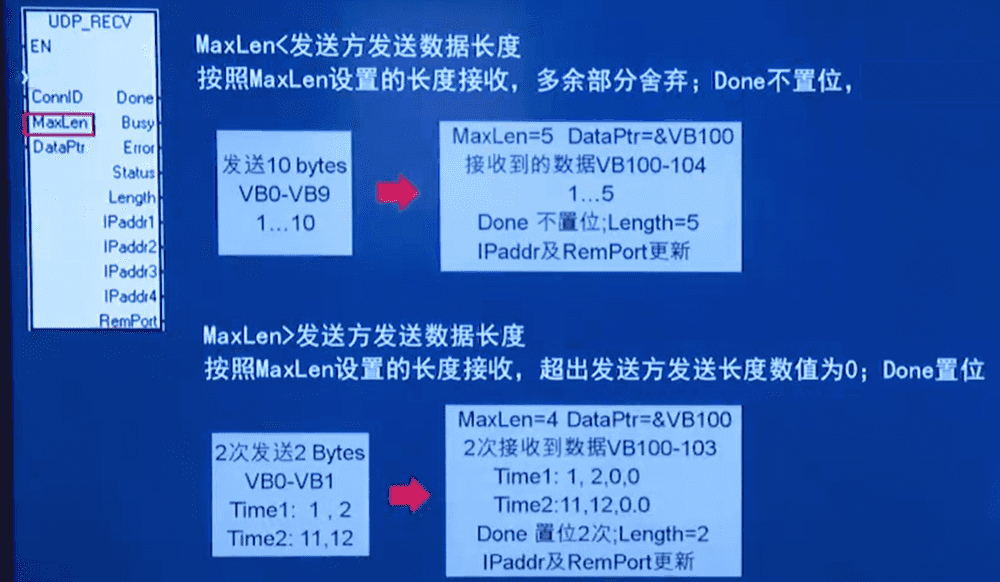

UDP_RECV 指令

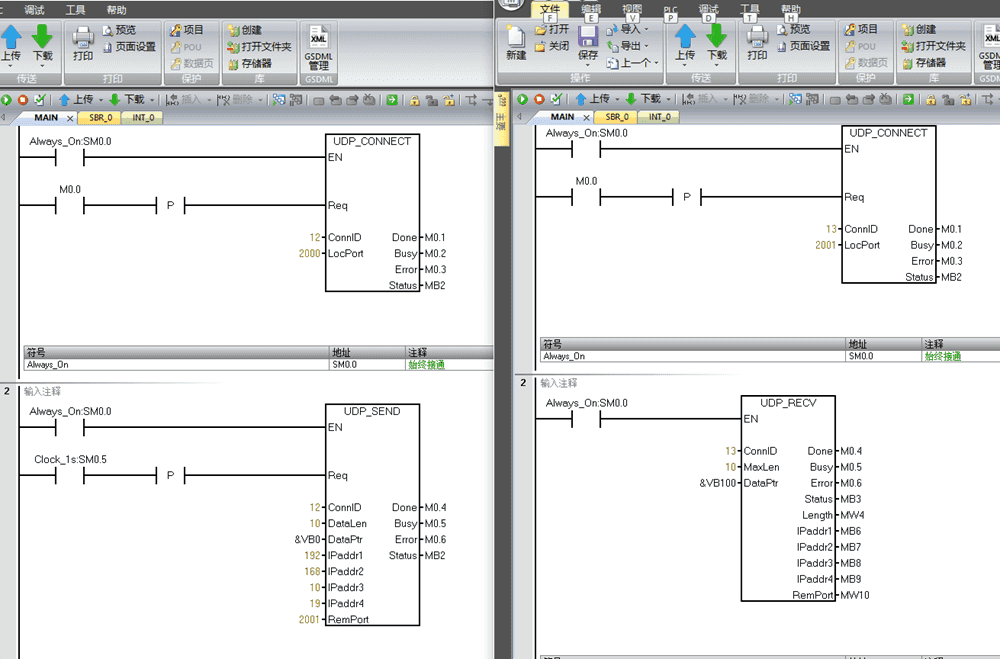

UDP通信操作演示

• UDP_A ST60 IP:192.168.10.20 本地端口号 2000 发送 VB0~VB9 数据；
• UDP_B ST20 IP:192.168.10.19 本地端口号 2001 接收数据放置在 VB100~VB109
