smart与博图profinet通信

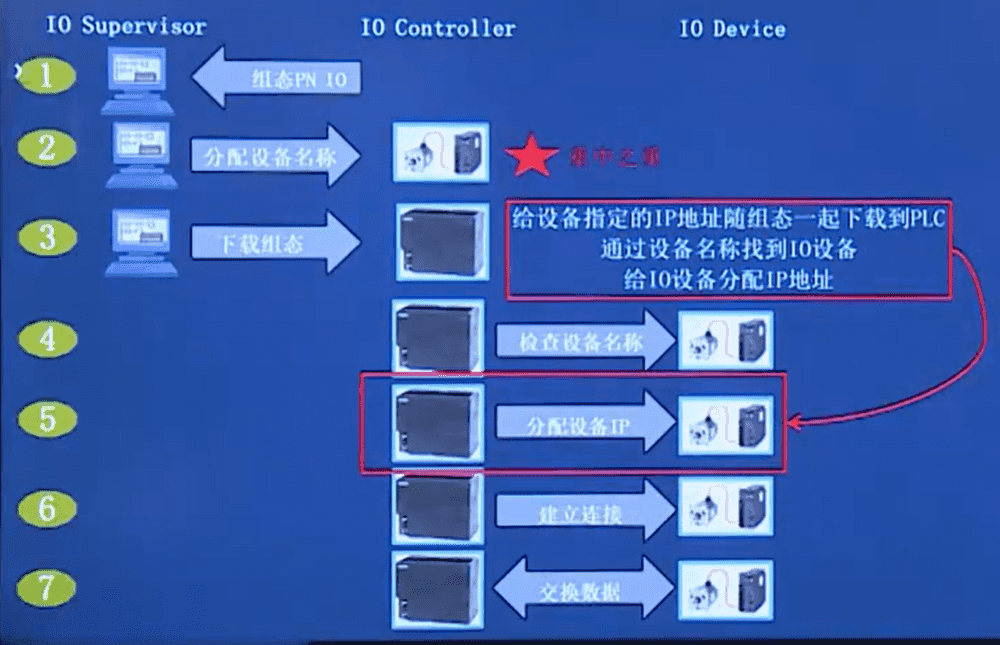

profinet组态及启动过程

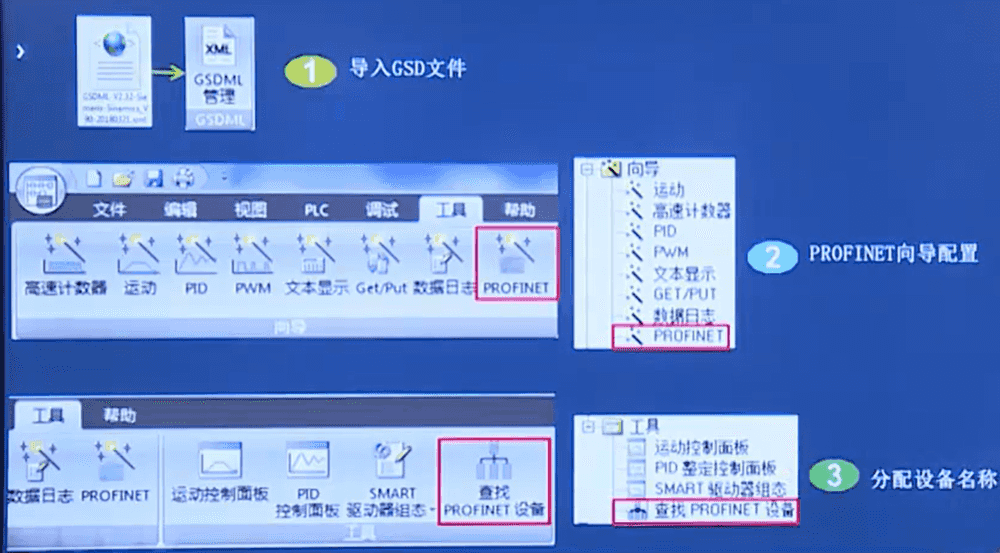

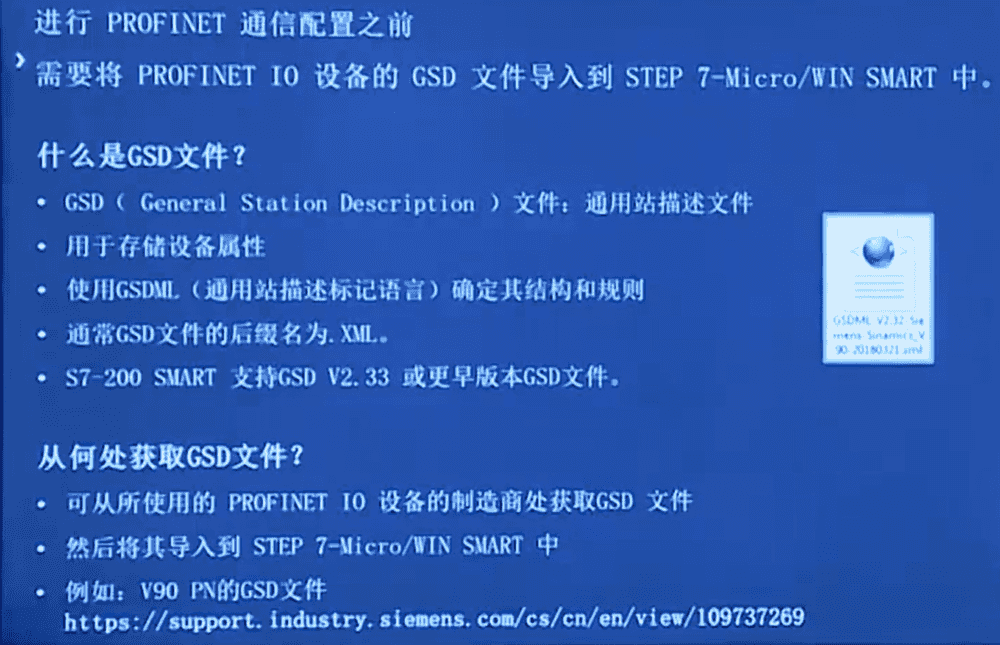

在SMART中导入相应设备的GSD文件

GSD文件的获取可以到相应设备的厂家官网进行下载；

PROFINET通信配置步骤

下面以两台SMART间的PROFINET通信

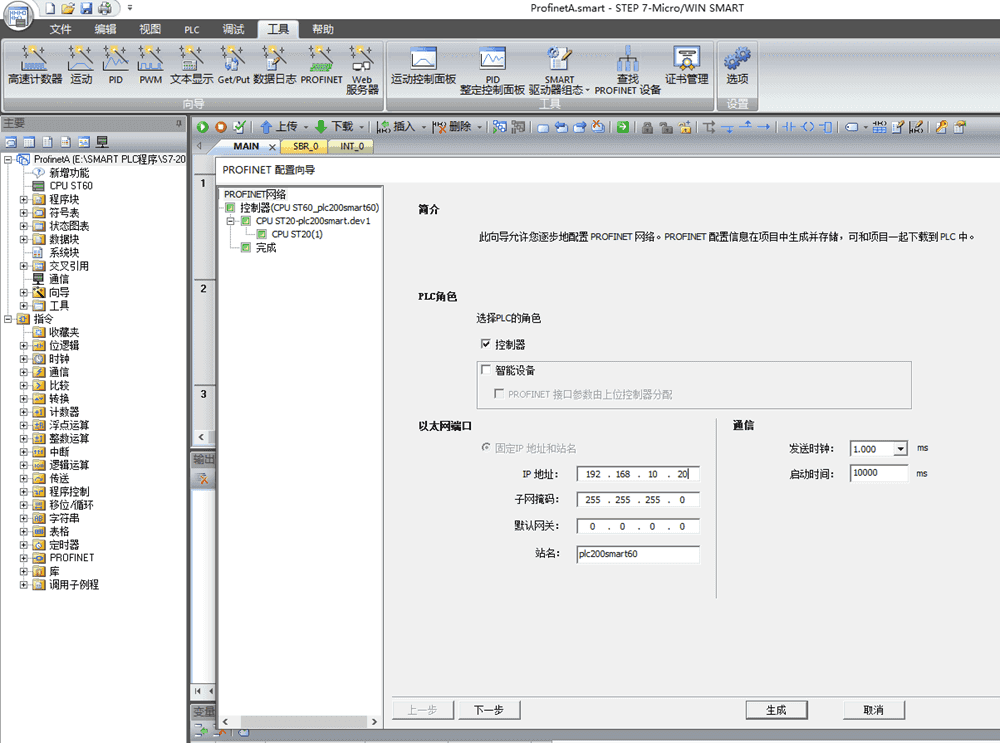

当前实例st60为控制器角色

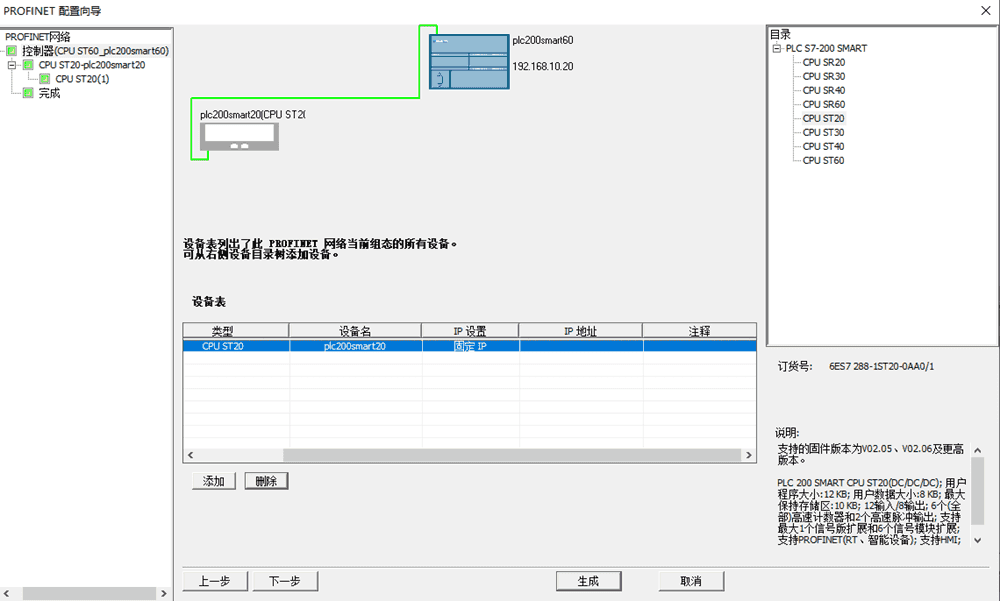

添加伙伴，因为对端也是一个PLC ST20，修改一个便于记住的设备名plc200smart20，因为后面要使用；

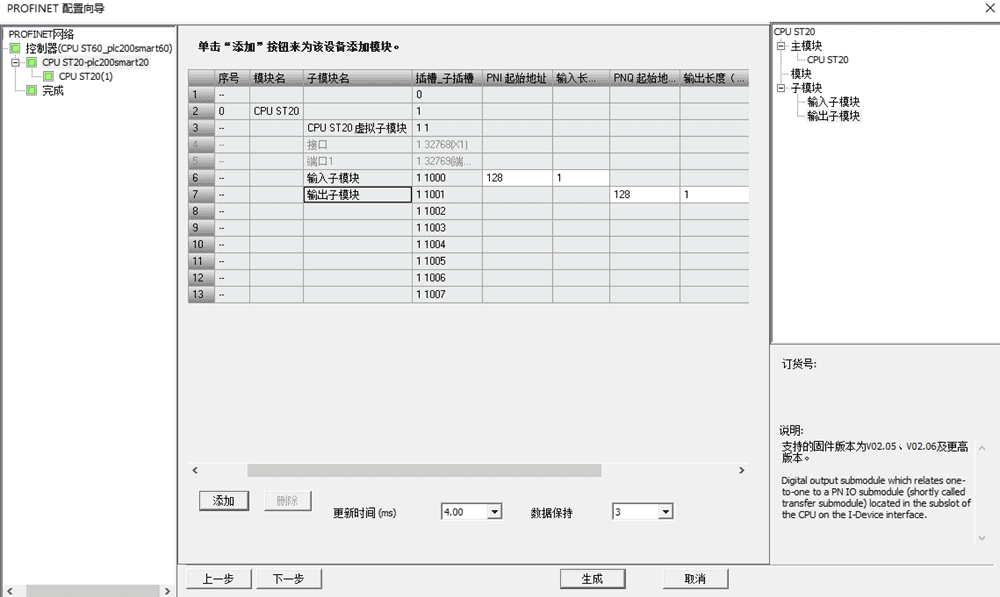

添加输入子模块和输出子模块

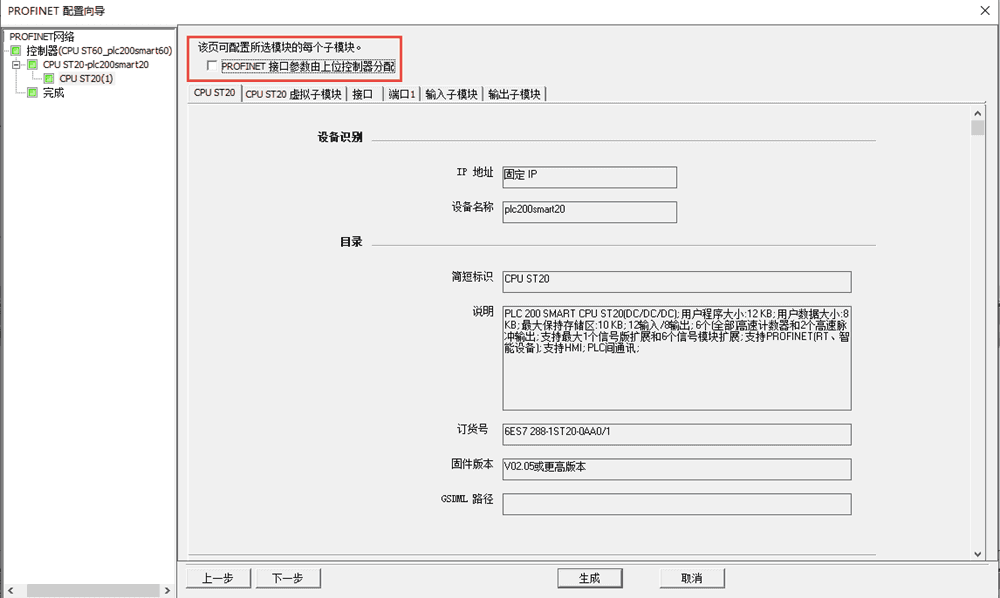

如果SMART要与1200 or 1500博图进行Profinet通信是需要勾选此参数的。其它的一路下一步就可以完成控制器端的配置了。

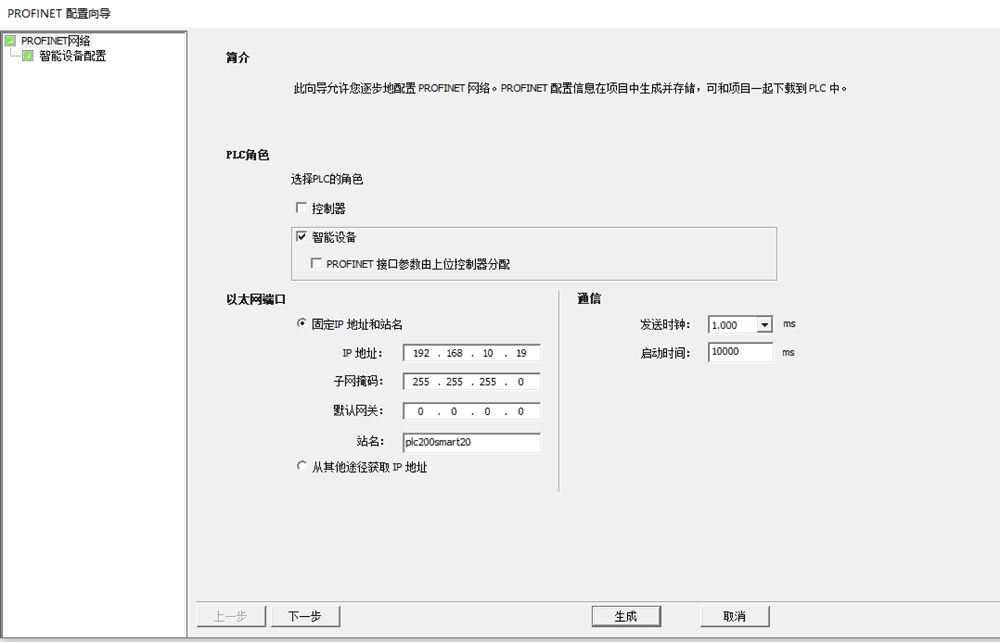

打开另一台PLC的软件进行配置智能设备本例是profinetB 即st20；

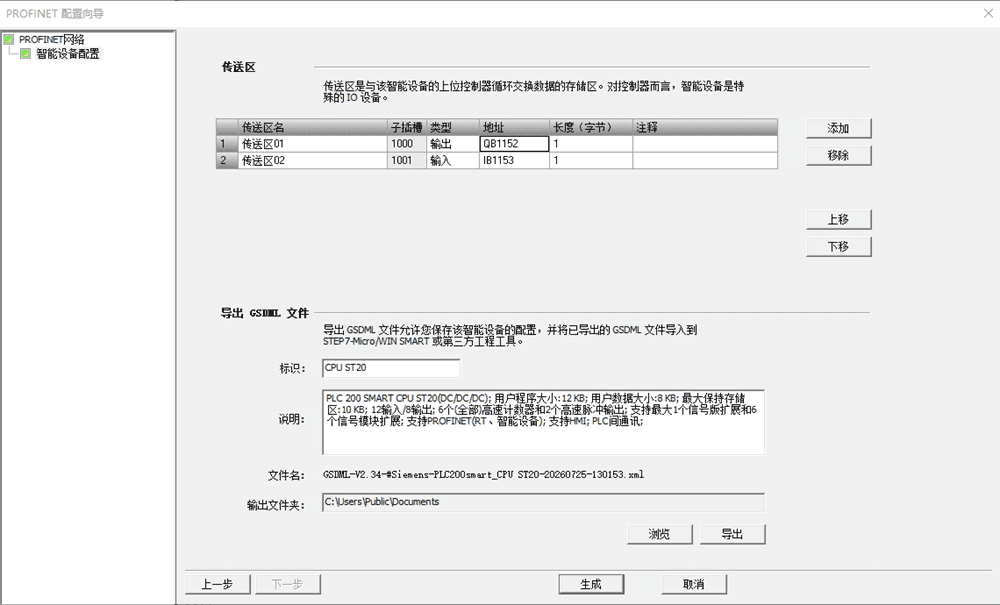

作为智能设备是可以导出GSD文件的，这样可以供其它控制器使用的。在传送区的添加是与控制器是对应的，控制器的第一行是输入所以智通设备的第一行是输出；同理，控制器的第二行是输出所以智通设备的第二行是输入；

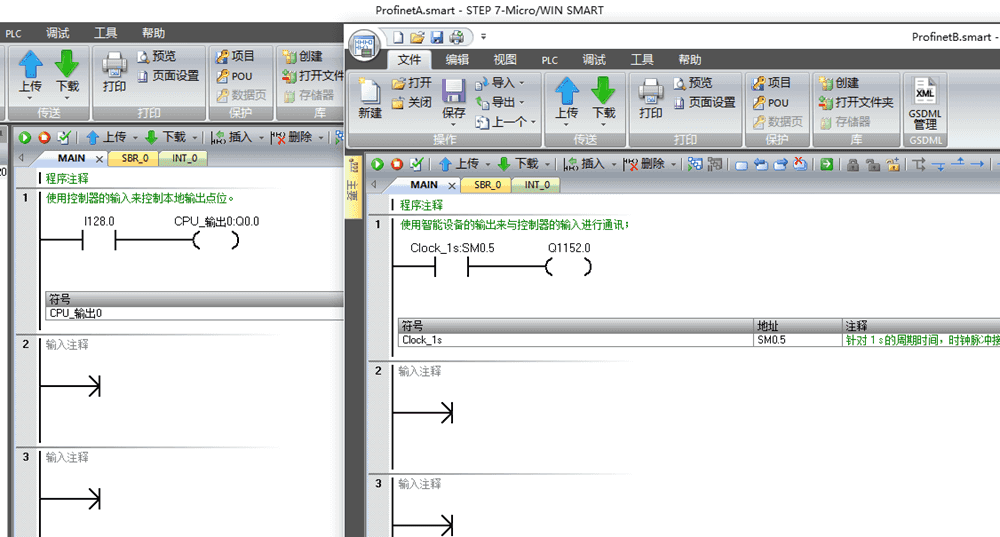

使用智能设备的输出来与控制器的输入进行通讯；使用控制器的输入来控制本地输出点位。

1200/1500与200SMART通过Profinet通讯

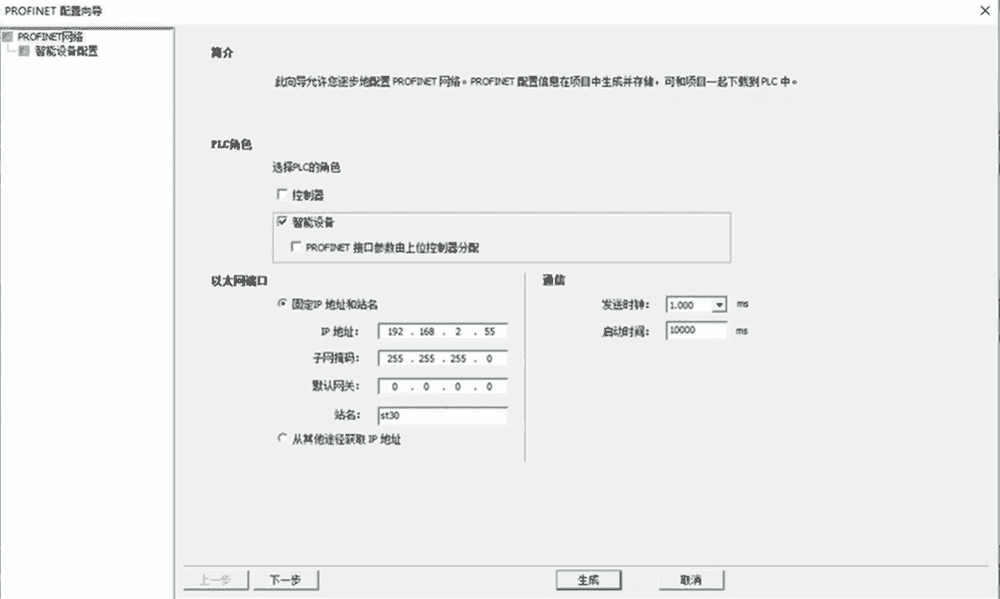

profinet是西门子家的通讯协议，速度快，不要组态就可以直接使用；此示例SMART ST30作为智能设备192.168.2.55和博图1200进行通讯；

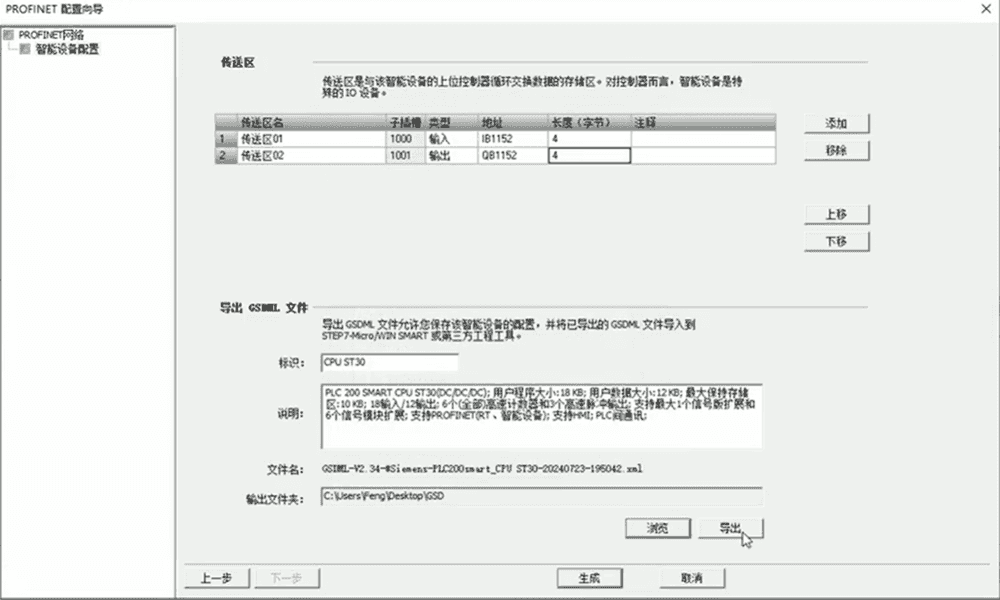

智能设备的传送区配置，配好后就要导出一个GSD文件供控制器来使用；然后保存并下载ST的程序，此时智能设备就结束了。

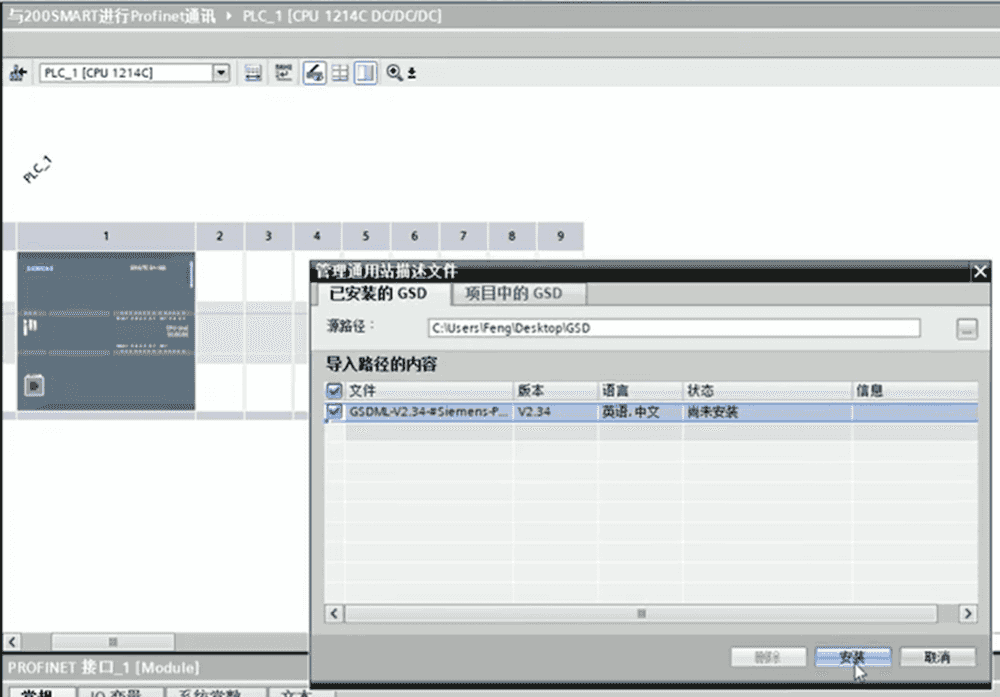

选项—–管理通用描述文件GSD——添加在ST30中导出的GSD文件；

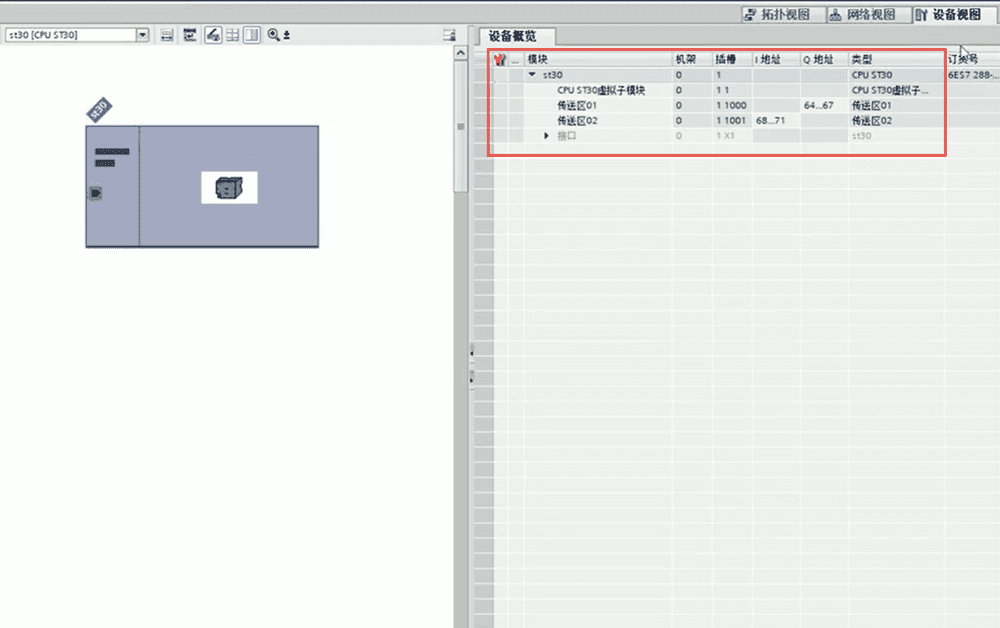

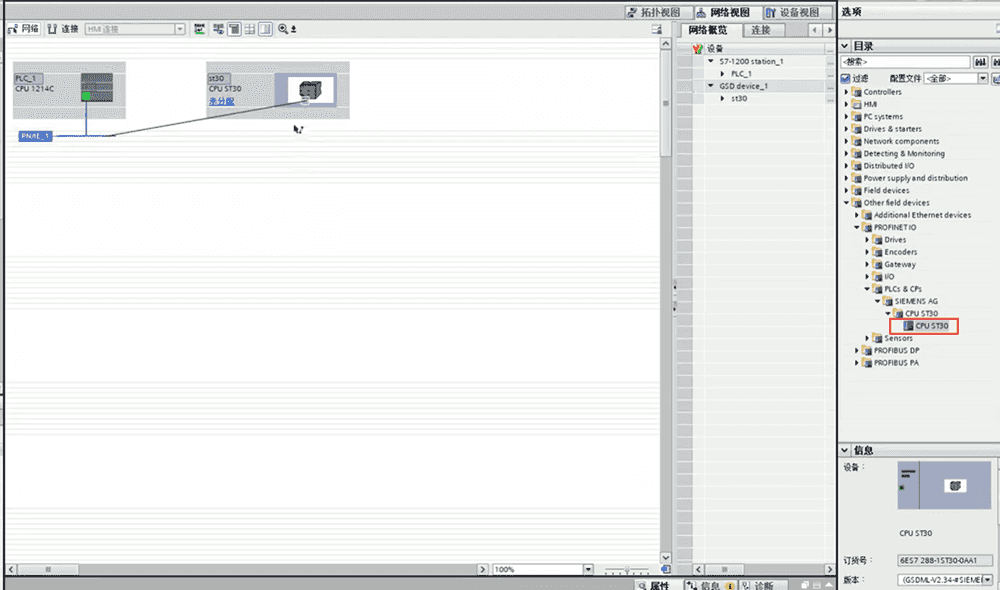

添加ST30与1200组态成Profinet网络

1200中的输出QB64~67对应SMART中的IB1152; 1200中的输出IB68~71对应SMART中的QB1152;

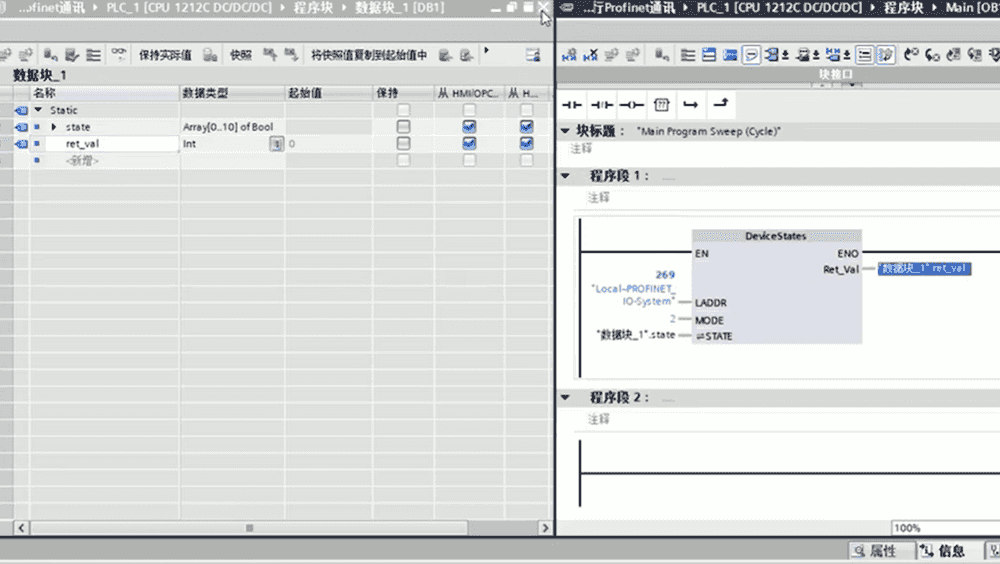

通过DeviceStates块来测试通讯是否正常

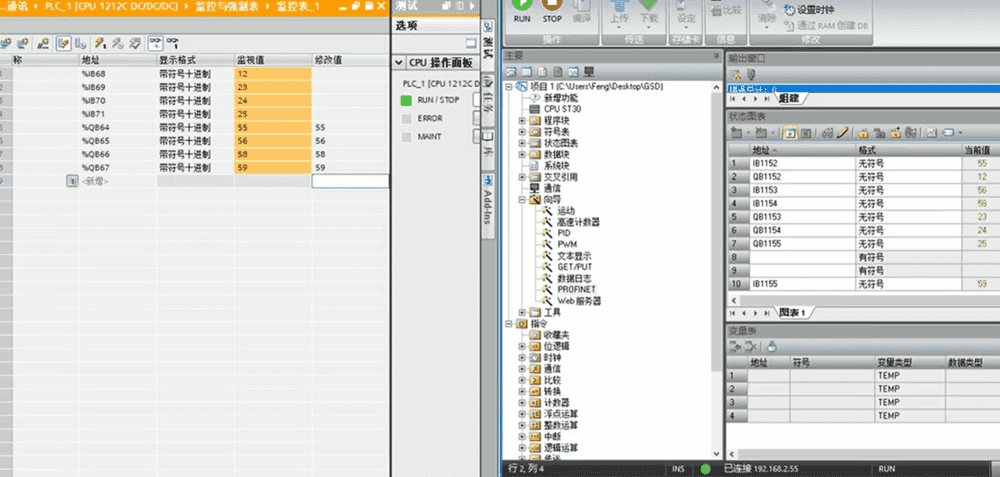

打开博图软件和MicroWin Smart软件监控查看通讯数据的情况。说明通讯一切正常。
