S7-200 SMART ISO-on-TCP通信

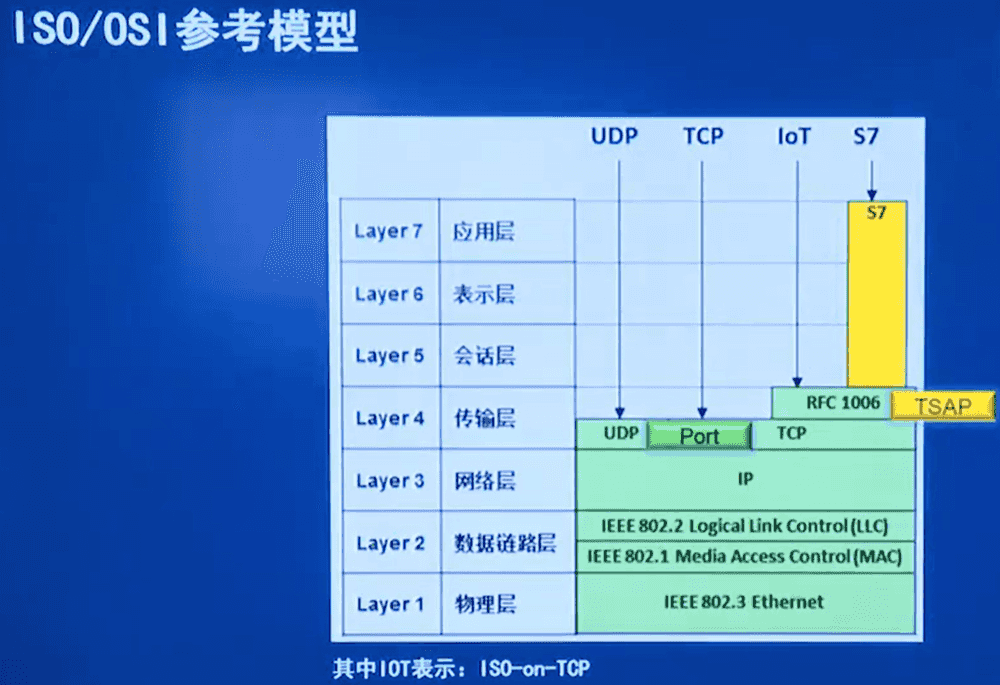

ISO/OSI参考模型

ISO/OSI参考模型也是工作在四层模型的，它在工作的时候需要三层的IP地址，和四层的RFC1006 TSAP【102】参数；

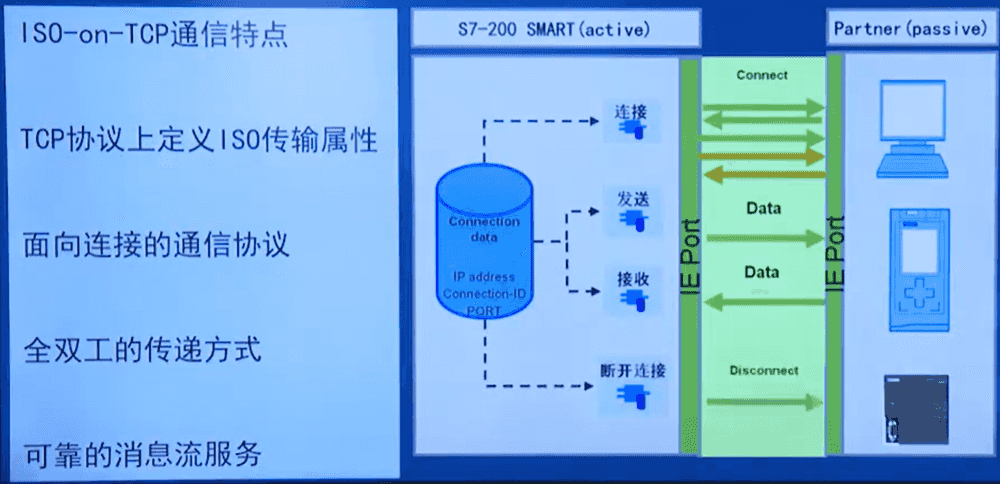

开放式通信OUC

• CPU固件版本V2.2及以上支持
• TCP/UDP/ISO-on-TCP
• 可与第三方支持相同协议的设备通信
• 编程方法：通信指令或OUC指令库; 通信双方均调用指令
• 通信数据量：1024字节

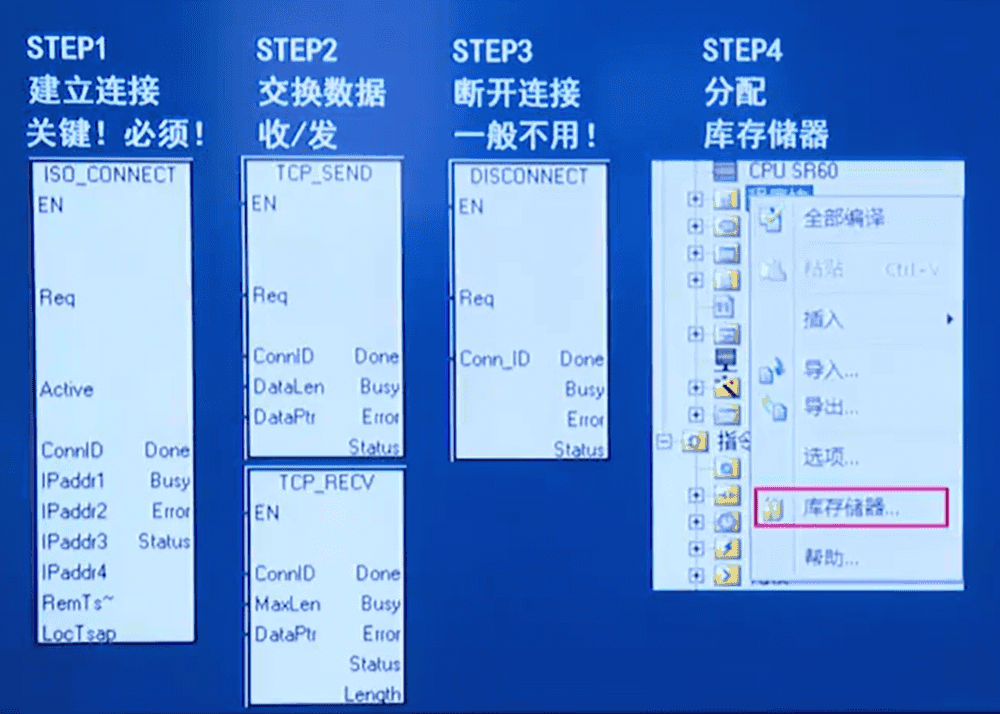

ISO-on-TCP配置步骤

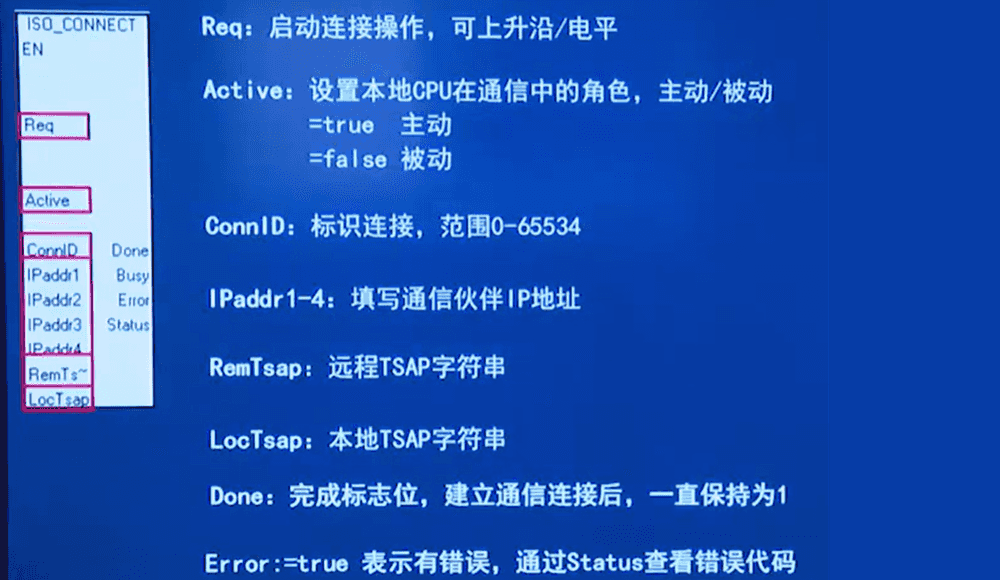

ISO_CONNECT指令详解

通信前确定好通信角色
CPU作为客户端：触发Req后，主动发送报文，请求建立连接，建议active写sm0.0常开要设为true,然后再触发Req; 　
CPU作为服务器：触发Reg后，不发送报文，等待,建议sm0.0常开，active写sm0.0常闭
Req触发顺序：
服务器侧要先就绪，客户端发送请求报文后，才可以建立连接，否则被拒绝

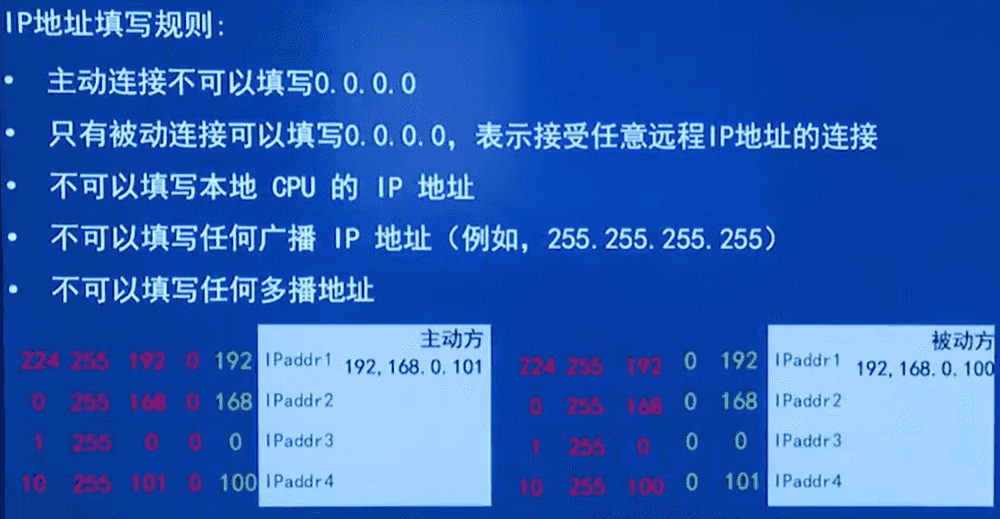

IPaddr填写通信伙伴的IP地址

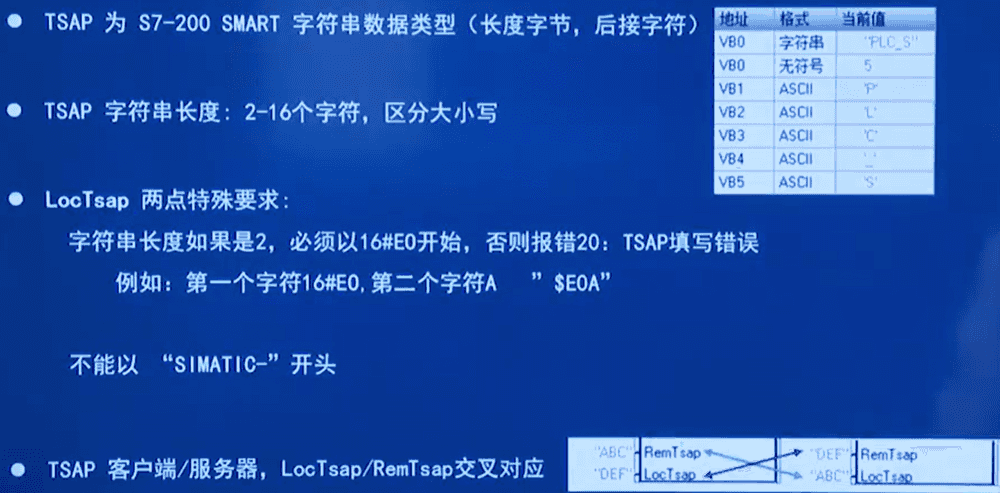

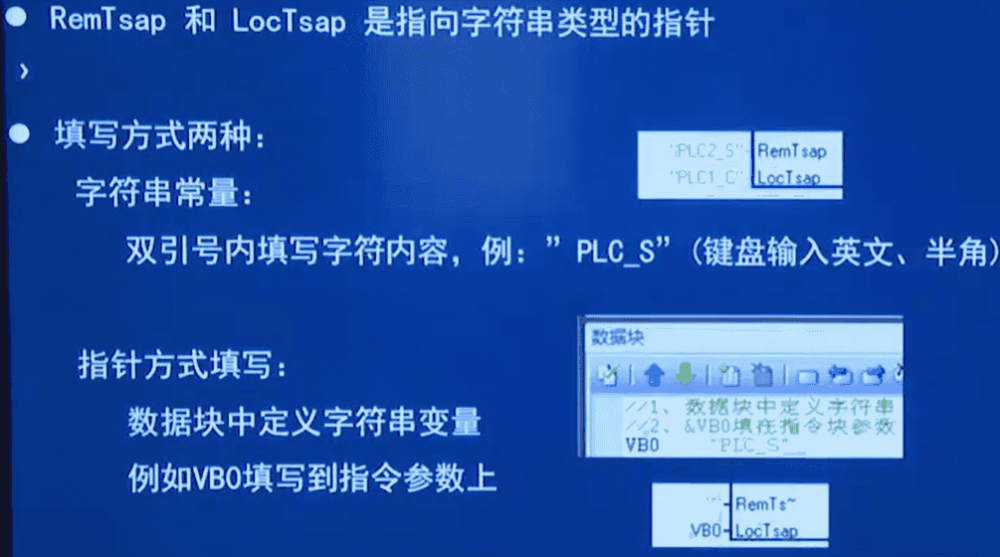

RemTsap & LocTsap的设置

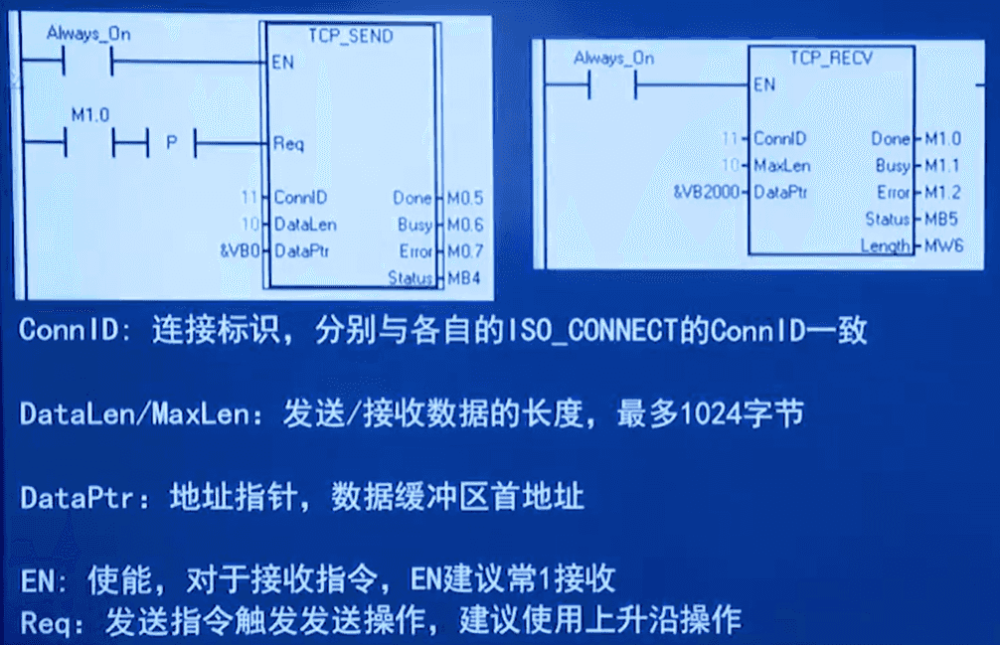

TCP_SEND & TCP_RECV

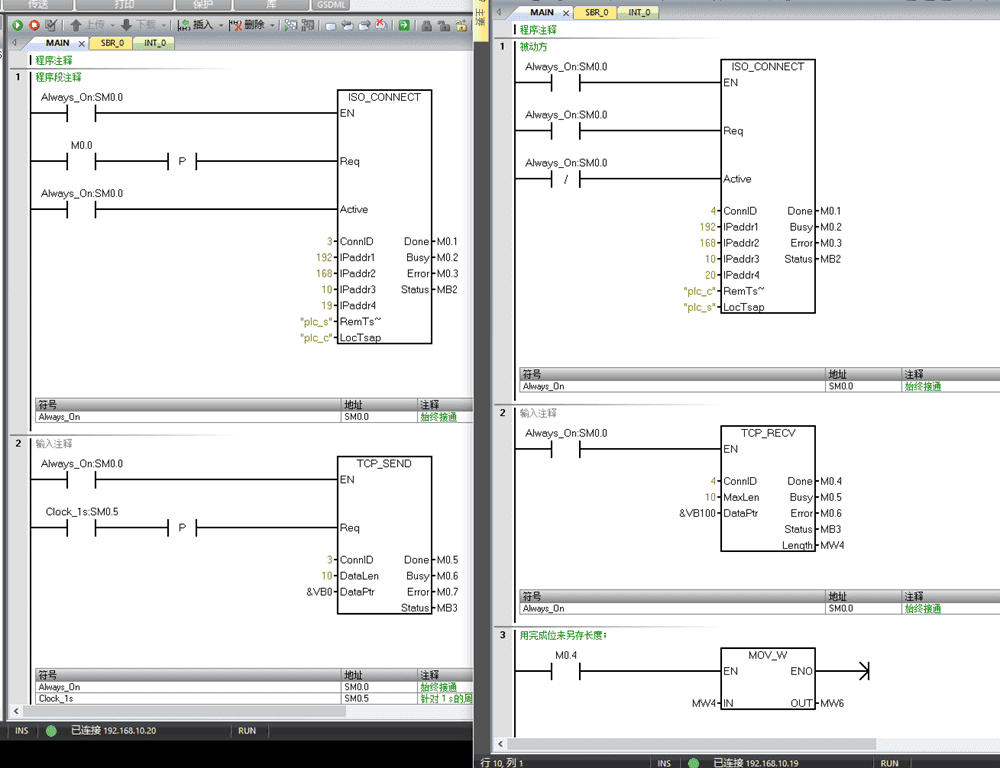

ISO-on-TCP通信操作演示

• IOT_A： ST60 192.168.10.20 LocTsap号“plc_c”；发送VB0~VB9数据；
• IOT_B： ST20 192.168.10.19 LocTsap号“plc_s”；接收数据放置VB100~VB109；
