固态继电器、光耦、双向可控硅

固态继电器、光耦、双向可控硅

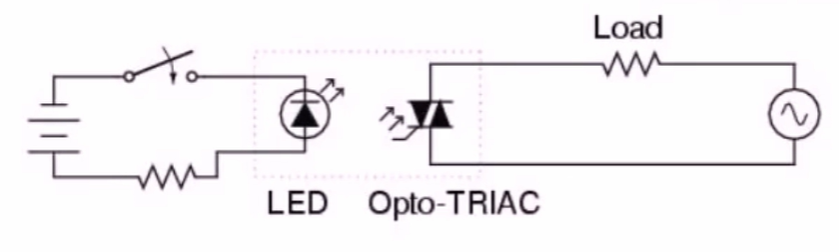

固态继电器

  • 通常用于打开或关闭,它的功耗非常低。当开关闭并接通后,负载端将永远打开,除非将其关闭;

  • 双向可控硅电路的固态继电器电路

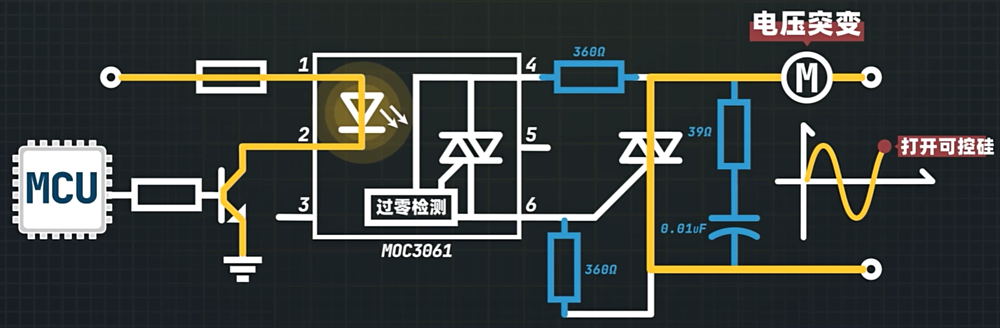

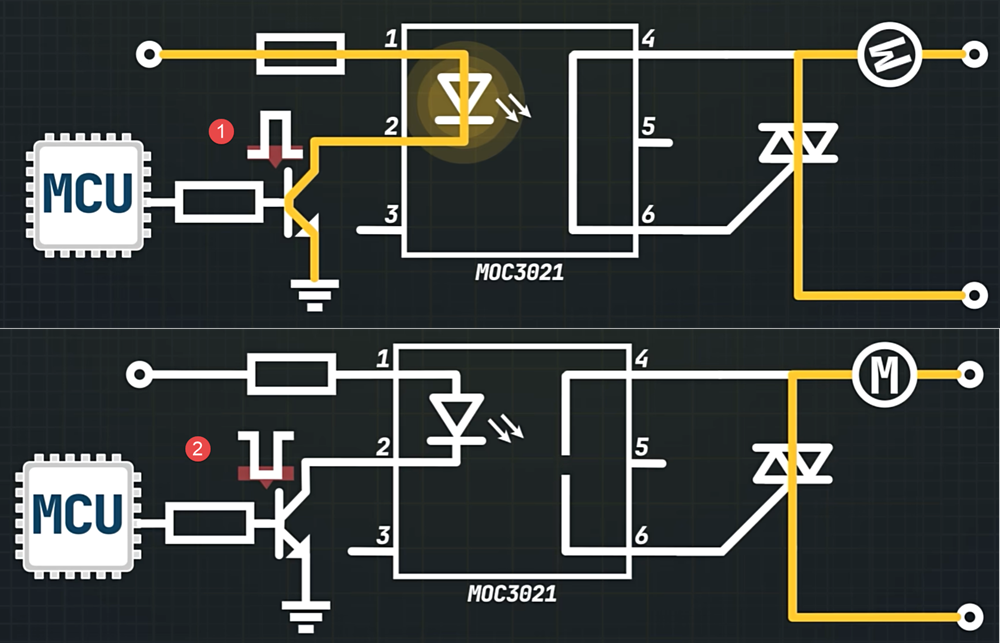

  • 符合TIP3063与MOC3020不同;MOC3020仅带一个普通的老式双向可控硅,TIP3063具有过零控制的双向可控硅;注:为什么需要过零控制,比如打开灯或其它电源,启动瞬间会有很大的浪涌,而损坏设备;对于阻性、容性负载冲击比较大的一般都需要用过零可控硅光耦;

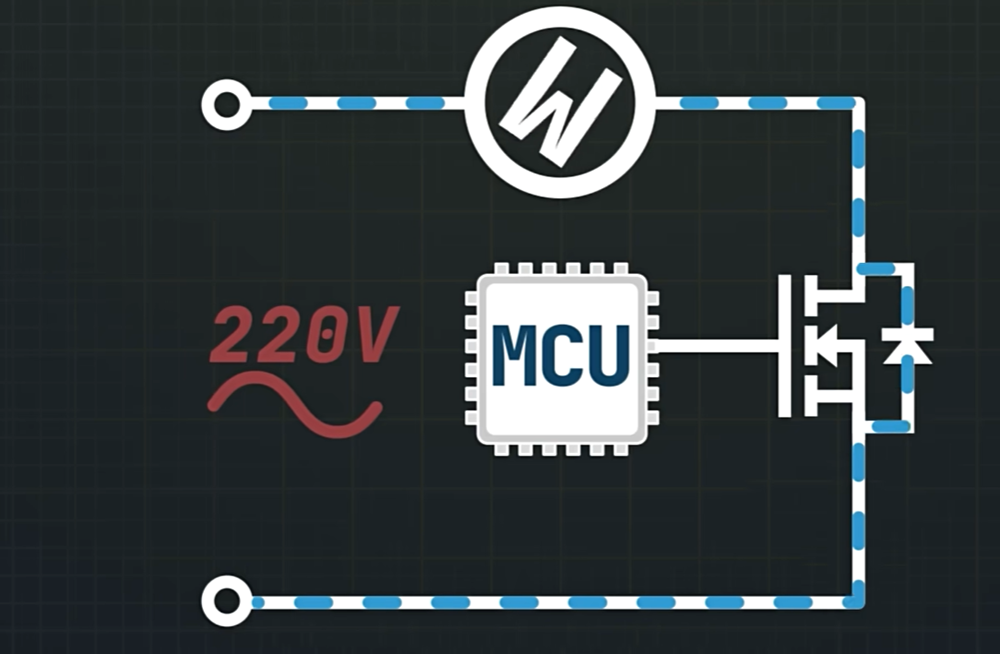

MOS管是不能控制交流电

  • 因为MOS管内有DS间有个寄生二极管,控制交流电就出问题了。因为它无法关断交流电中的反向电流。能够导通220v的MOS管内阻一般都会非常大;如下图所示

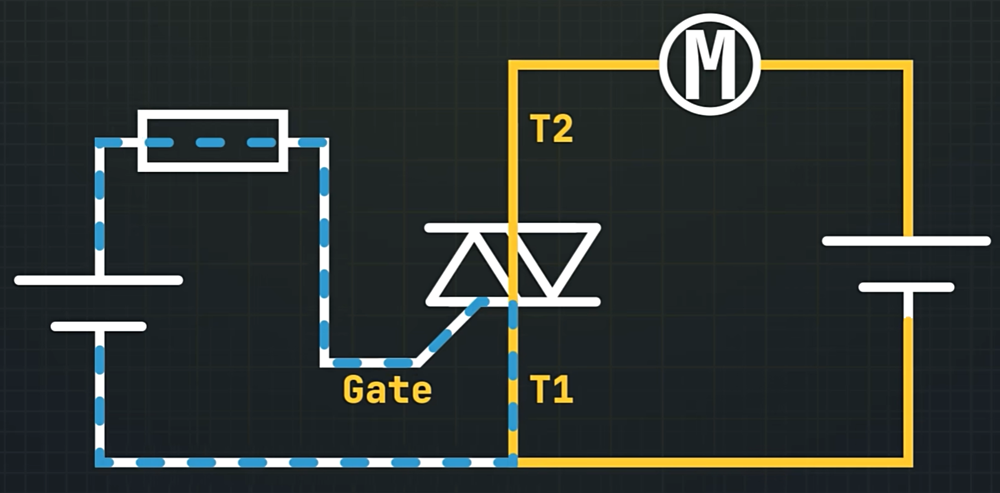

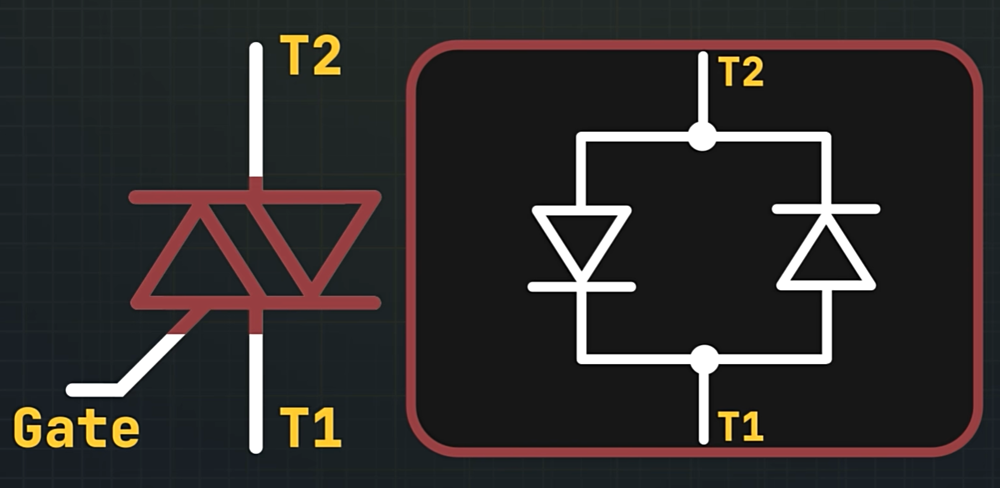

  • 只要在Gate和T1加之间加一定的电流,可控硅就打开了。Gate 和T1加反向电流也是可以的,

  • 可控硅打开以后T1和T2可以理解为是两个反向并联的二极管;

  • 可控硅它能双向控制,还耐高压;为什么平时见的少呢?是因为它的控制端,只负责开,并不负责关;也就是说控制端打开以后,取消掉控制电路,后级也依然锁定在运行的状态。

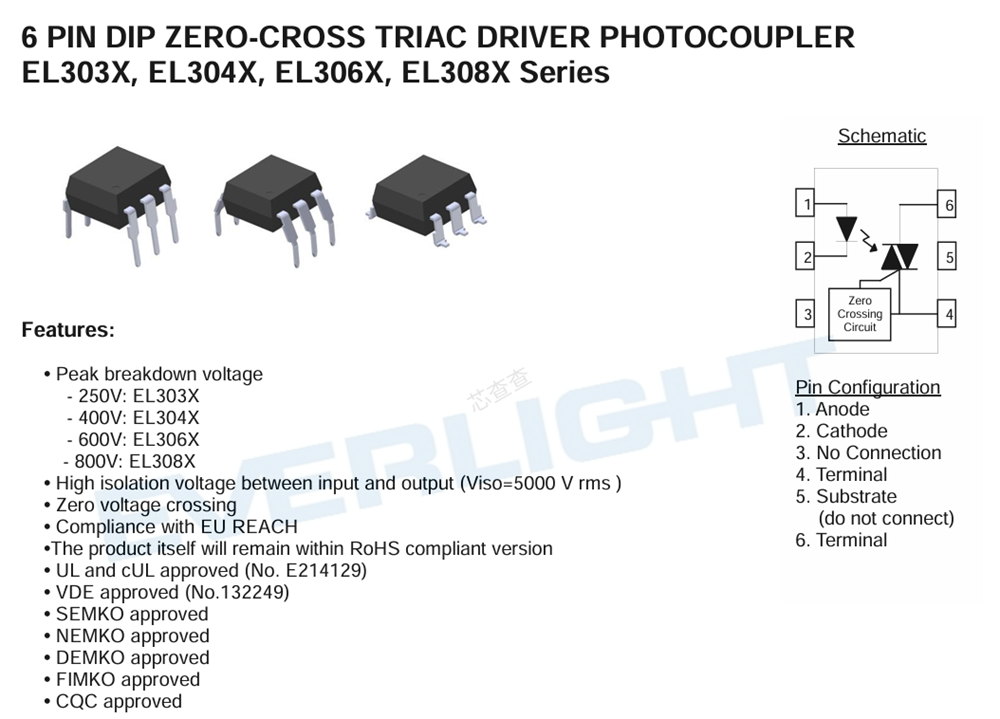

  • 带有过零检测的可控硅

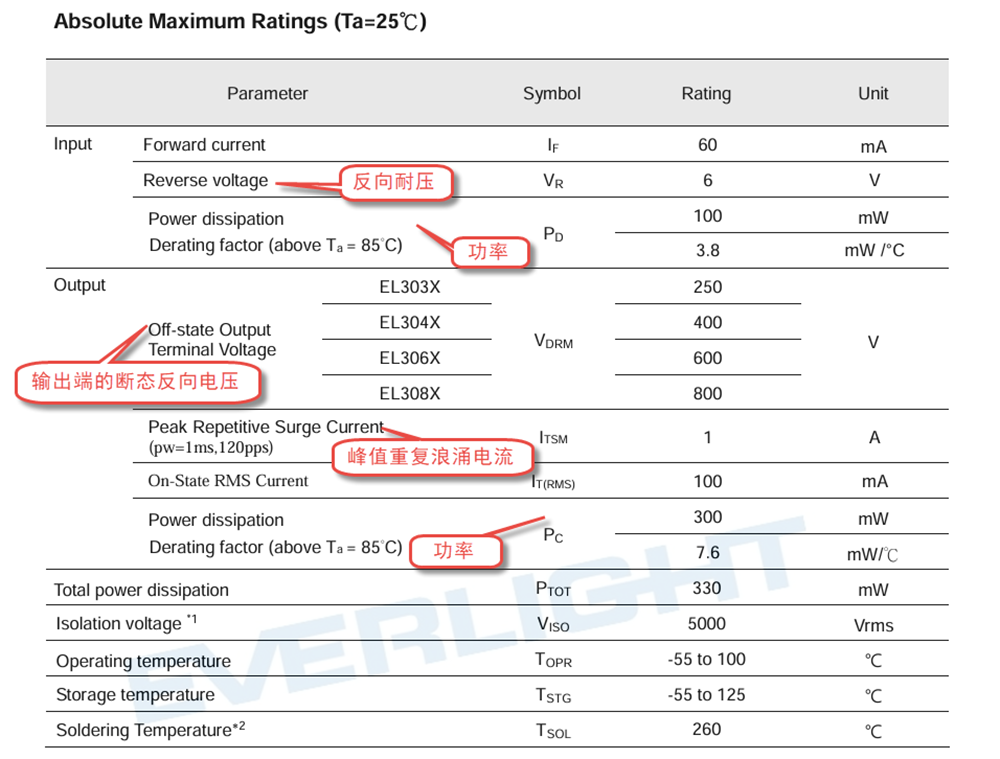

  • VDRM 输出端的断态反向电压
  • ITSM 峰值重复浪涌电流,不是指能支持的持续电流
  • Pc 芯片功率

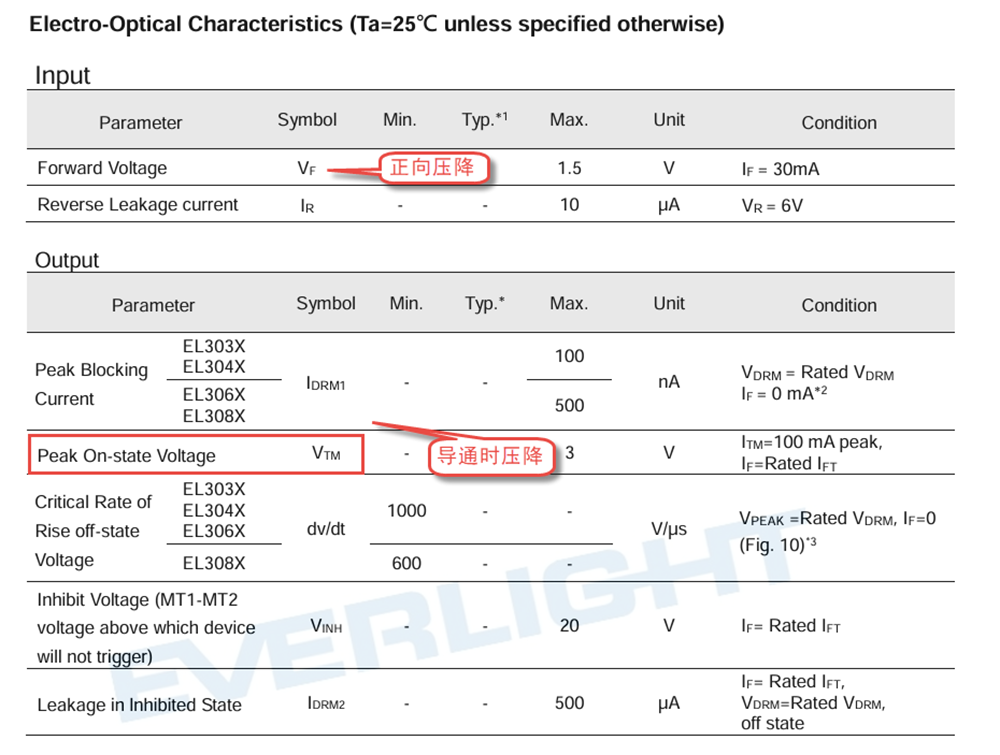

  • 有功率有压降了就可以算出通过的电流了【输入/输出都适用】;如压降为1.7V,输出功率为300mW,那么通过的电流就在176mA左右,不能大了,否则就烧坏了;
