豆浆机维修

豆浆机维修不再难！从供电电路到控制芯片，一文掌握九阳豆浆机工作原理，让你轻松应对加热、打浆、防溢等常见故障。不同品牌也能举一反三！

如今，豆浆机成了家家户户都离不开的小电器，但用得时间长了难免会出点问题。

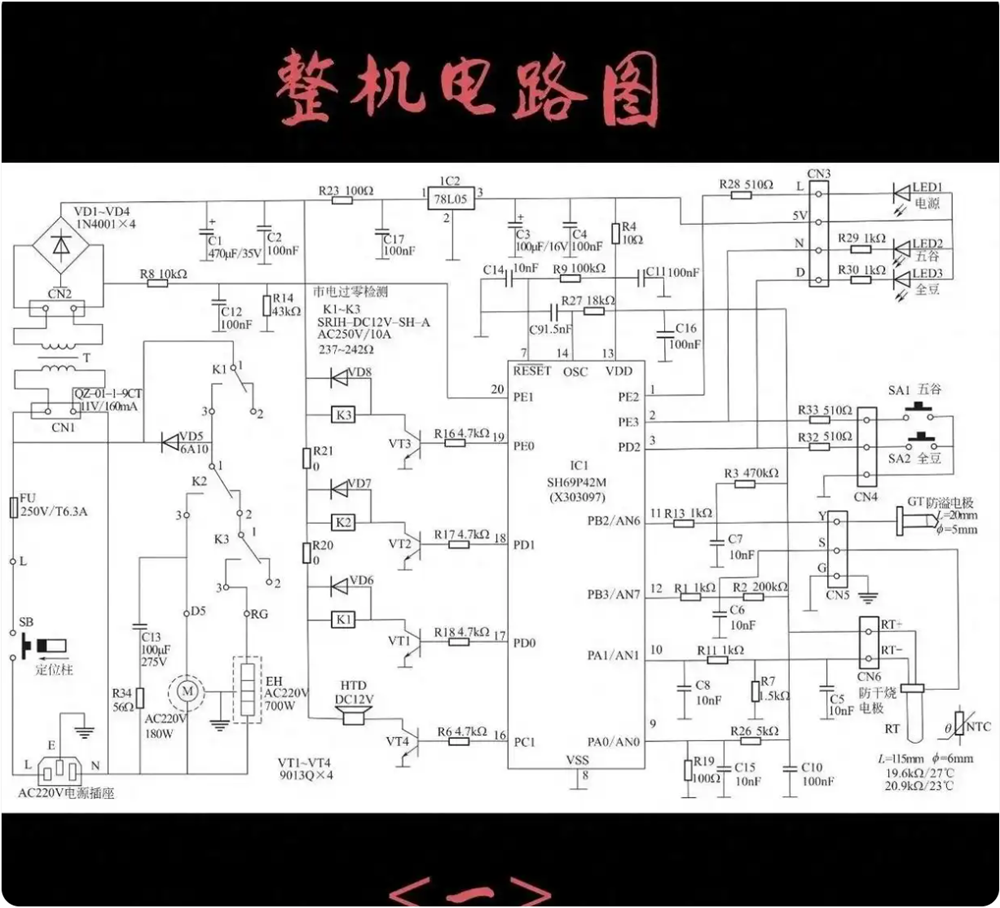

现在就依"九阳豆浆机"的设计图来分析一下

一、整机供电

①产生+12伏的电压

220伏的交流电先经过定位柱开关SB和保险管FU，再由工频变压器T进行电压转换，随后通过D1、D2、D3、D4四个二极管构成的桥式整流电路，最后经电容C1和C2滤波，得到稳定的12伏直流电。

这个+12V的电压是用来给继电器供电的，同时也给+5V的稳压电路提供电力。

②生成+5伏特的电压

经过整流和滤波得到的+12V电压，再通过IC2型号为7805三端稳压器进行稳压处理，并经过电容C3和C4进一步滤波，最终得到稳定的+5V直流电。指示灯、按键还有控制芯片的电源，都由这个+5V的电压来提供。

③检测市电电压过零点的信号

220V的交流电先经过变压器转换，从次级输出大约10V的交流电，再通过R8和R14两个电阻分压，以及C12电容滤波，这样就产生了市电过零的检测信号。这个信号被送到IC1芯片的第20脚，芯片识别后完成过零检测。

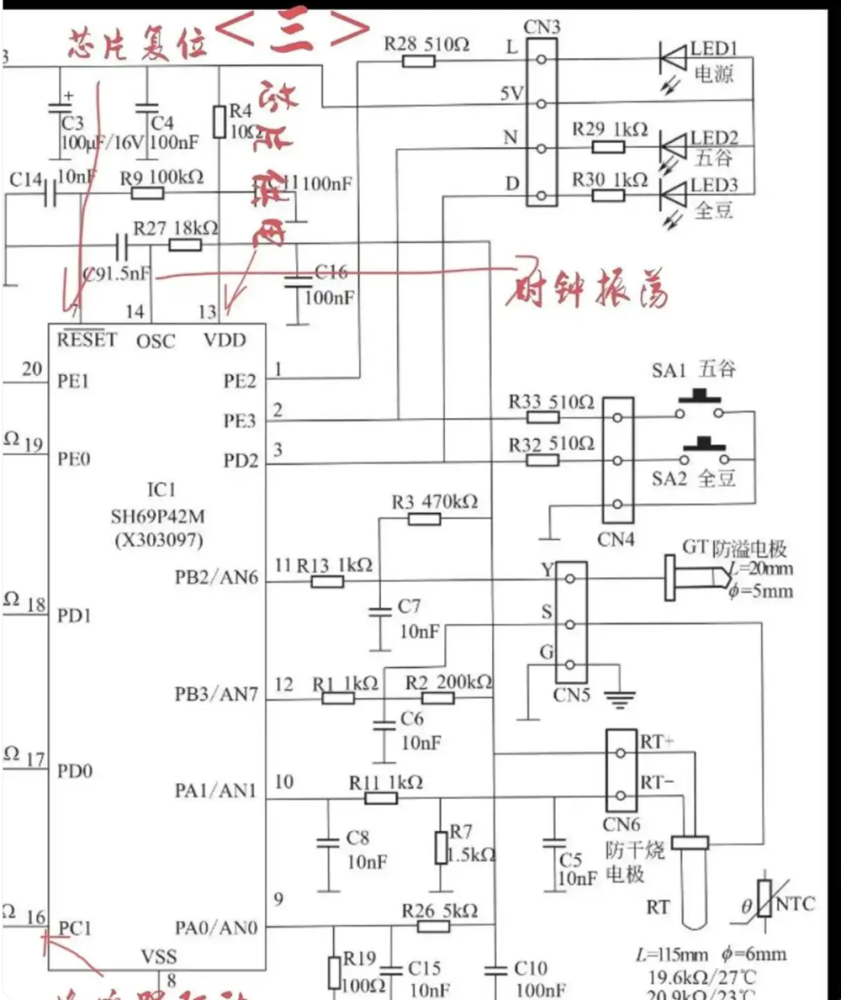

二、整体设备的操控电路

整个设备的控制电路核心是微处理器"SH69P42M"，要让这个核心部件正常运行，得满足下面这些要求：

①供电电路

第13个引脚是供电用的，+12V电压通过三端稳压器IC2，再经过C3、C4电容滤波后，变成+5V的直流电，然后通过R4电阻限流后给电路供电。

②复位电路

第7脚是用于复位的引脚，它通过外接R9、C14和C11这些元件来构成。

这台设备采用低电平来触发复位，启动时是低电平状态，开始运行后就变为高电平了。

③时钟信号

第14引脚是负责生成时钟振荡信号的，它外接了定时元件R27和C9，与芯片里的振荡器一起产生振荡脉冲，进而形成时钟信号。

④待机电路

接通电源后，控制芯片获得5伏特的电力供应，其第1个引脚会输出低电压信号，这时LED1指示灯就会亮起。

第16号引脚输出一个高电压的驱动信号，这个信号经过电阻R6来限制电流，再由三极管V14进行信号放大，随后蜂鸣器HTD会响一声“嘀”，之后整个设备就进入待机模式了。

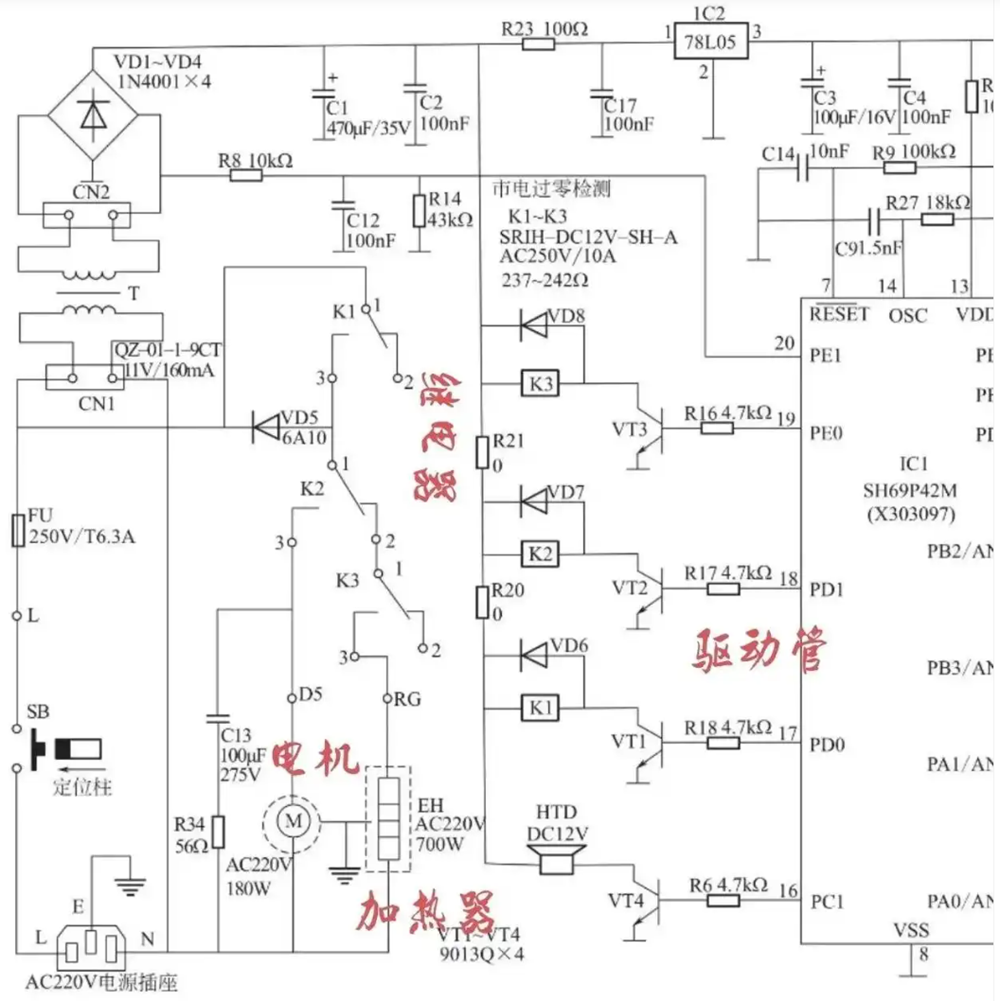

三、功能电路

按下标着五谷或全豆的功能键，

①17号引脚发出高电平信号后，VT1会被接通，使得k1闭合，进而给k2的活动触点提供电力。第19脚发出高电平信号后，VT3会被接通，接着k3就会闭合。此刻，加热器接通了电源，启动加热程序。

②对温度进行调控

温度超过85度后，温度传感器RT会把信号传给第10脚，芯片确认温度达标后，会让第19脚输出低电平信号来停止加热。

③用电机来打碎豆子

加热一停，18号引脚就输出高电压→VT2管子接通→继电器K2吸合→机器开始打豆子。完成四次打豆操作（每次操作间隔15秒）后，第18脚会输出低电平信号，停止继续打豆。随后，第19脚重新输出高电平信号，开始再次加热。

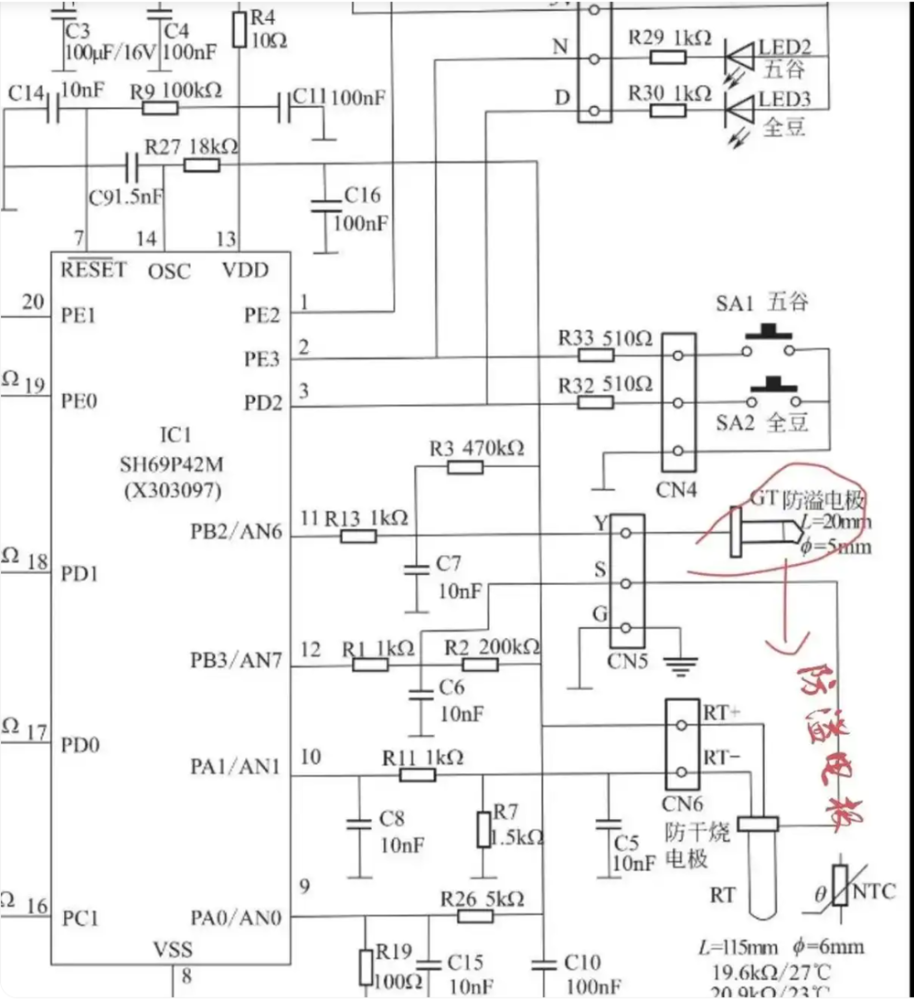

④防止液体溢出

当豆浆再次煮到沸腾时，防溢电极会感应到，然后通过R13让第11脚变成低电平，芯片识别到豆浆已沸腾，就让第19脚输出低电平，从而停止加热。豆浆温度降下来后，表面的泡沫就消下去了，防溢的探头检测不到泡沫了，这时第11脚就又变成高电压，接着第19脚也输出高电压，豆浆机就开始再次加热了。经过多次进行防溢延时蒸煮，大约15分钟后，19脚会输出低电平信号，然后停止加热。
