HLL比例阀电动执行器调试说明

主要技术参数

• 行程：HLL208：0-50mm；【DTRO定制的是16mm】

• 电源: 单相交流 220V 50Hz
• 输入信号：电流信号（4~20mA 或其它非标信号），输入阻抗 250Ω
• 输出信号：电流信号（4~20mA 或其它非标信号），负载阻抗最大 750Ω
• 控制精度：±0.5%～±1.5%（可能随安装条件不同而不同，以额定行程的百分数表
  示 ）
• 绝 缘 强 度 ：1500V AC 1 分钟（输入对输出，电源对地）
• 绝 缘 电 阻 ：a）输入端子与机壳间≥20MΩ。b）输入端子与电源端子间≥50MΩ。c）电源端子与机壳间≥50MΩ

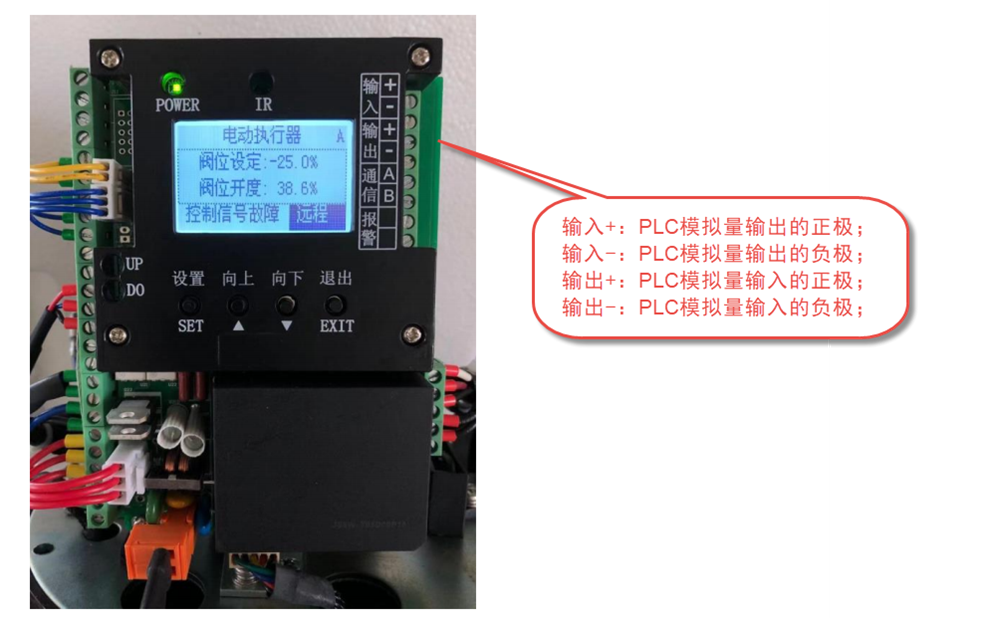

电气控制模块的接线

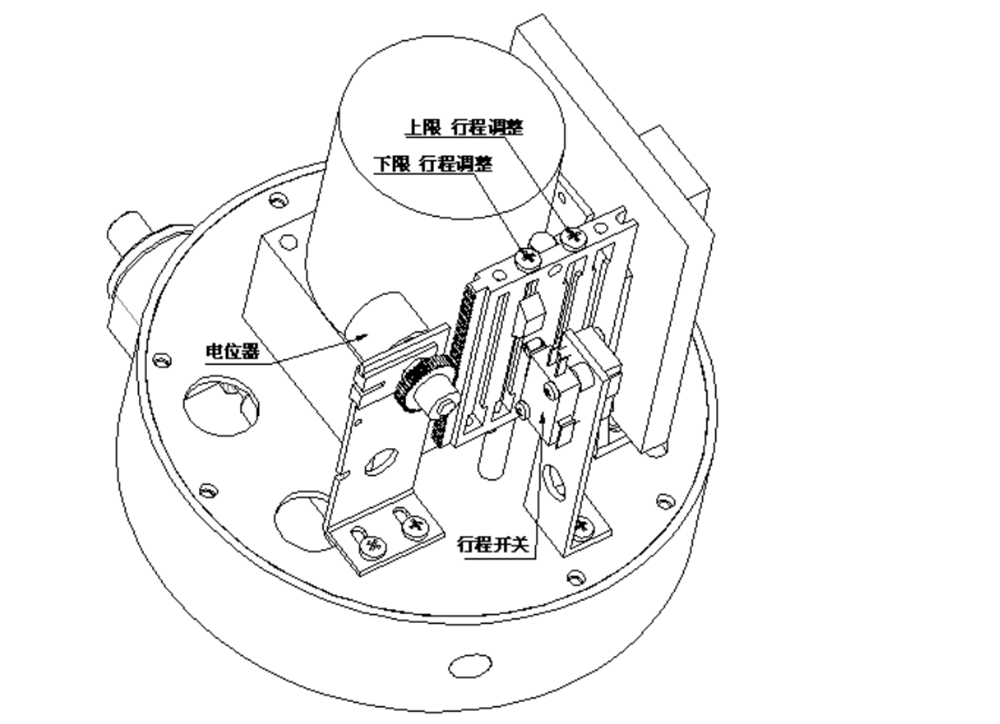

齿 条 板 上 的 凸 块 与 限 位 开 关

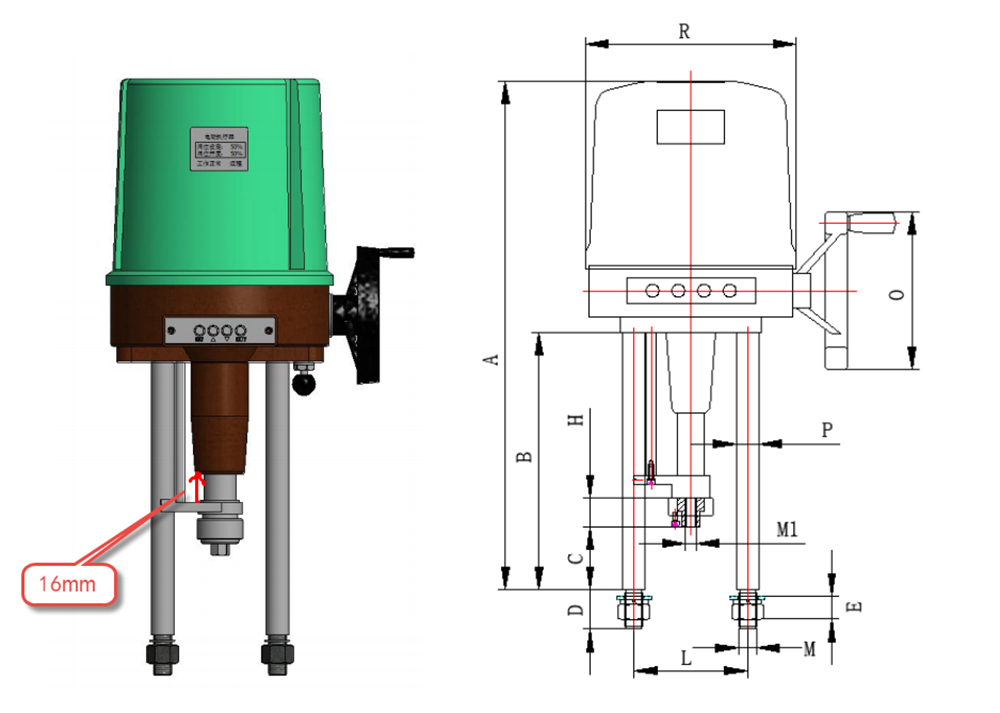

• 上限行程调整：转到就地模式，将执行器上移到16mm处，用螺丝刀顺时针拧右边螺丝使黑色挡片上移到限位开关；【注建议先调整下限行程调整】

上移到16mm处；

• 下限行程调整：转到就地模式，将执行器下移到自动停止为止，用螺丝刀逆时针拧左边螺丝使黑色挡片下移到限位开关处；

• 上限和下限的挡片都调整到合适位置后，点面板上set——-切换到自动校验；

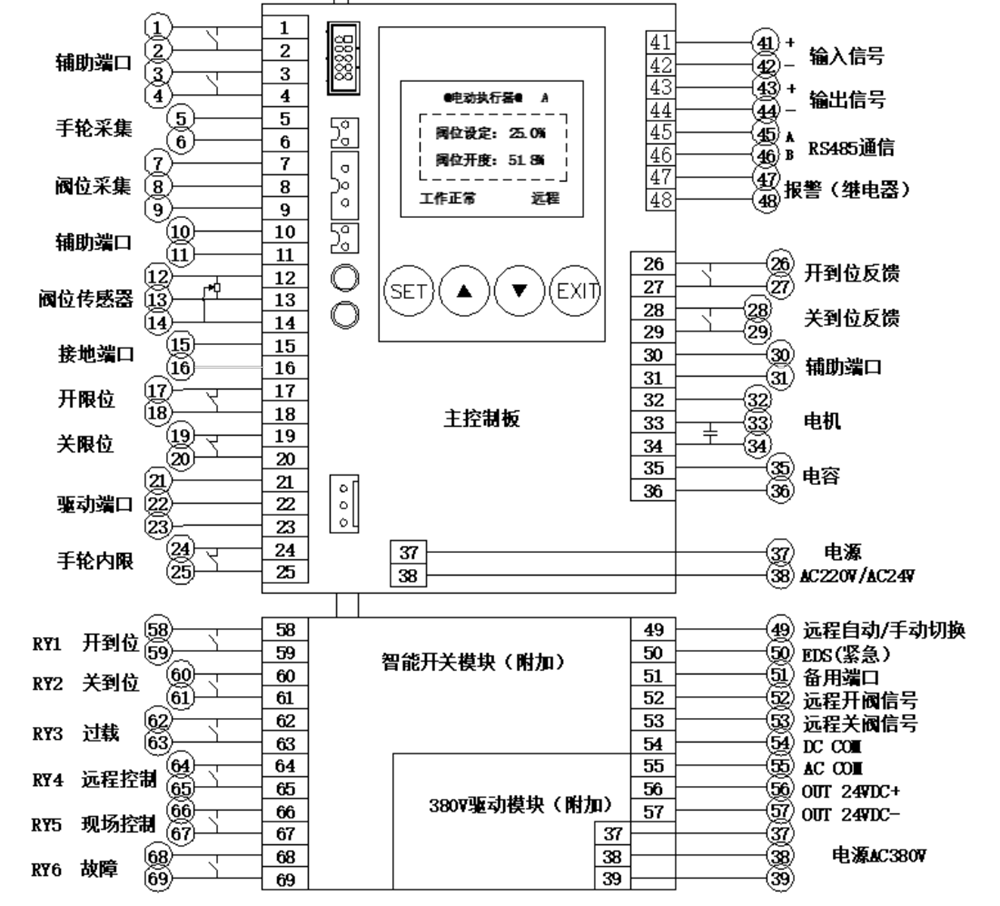

电气接线图

接线说明
