DTRO比例阀故障排除流程

比例阀故障排除流程

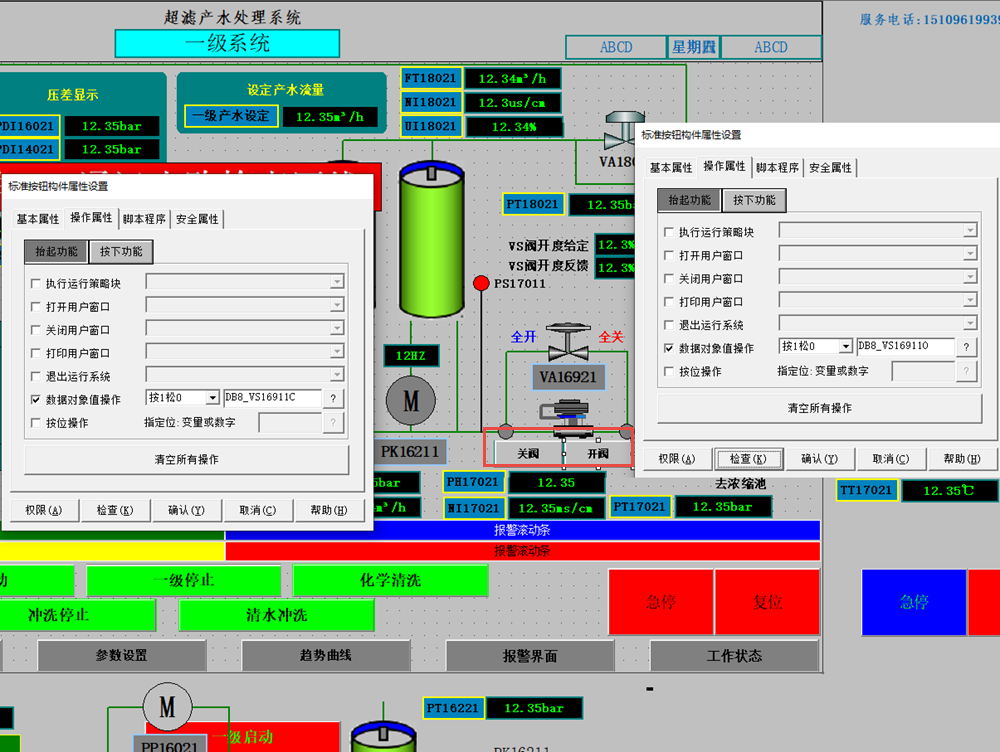

1、比例阀动画图片变色属性

2、比例阀的开阀与关阀的属性关联

分析：

• 比例阀的给定：QW607来给定开度；型号SM1232的AQ4模块的最后一个通道，倒数第一个模块

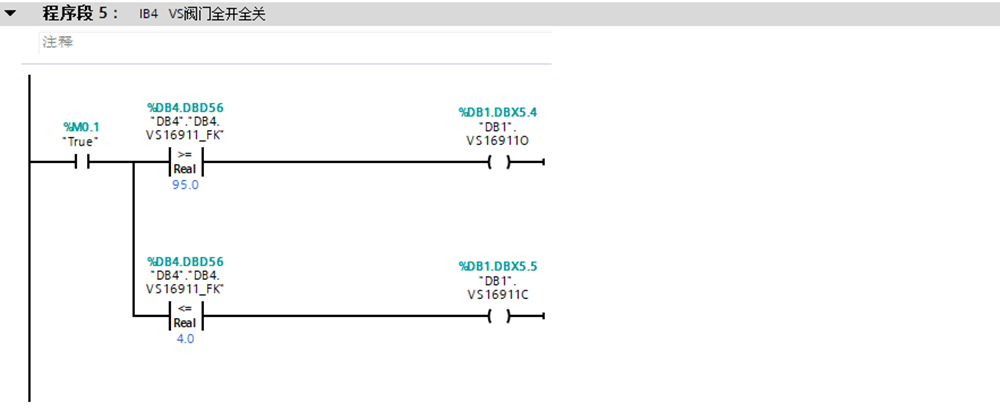

• DB8_VS16911O——>DI【FC1】程序段5

DB8是HMI中的变量；

• 关闭VS阀VS16911的条件：处于手动模式；HMI中点击了关闭VS阀；DCS中没有点击关闭VS阀；OUTPUT_COMMAND_11【FC20】程序段13、16

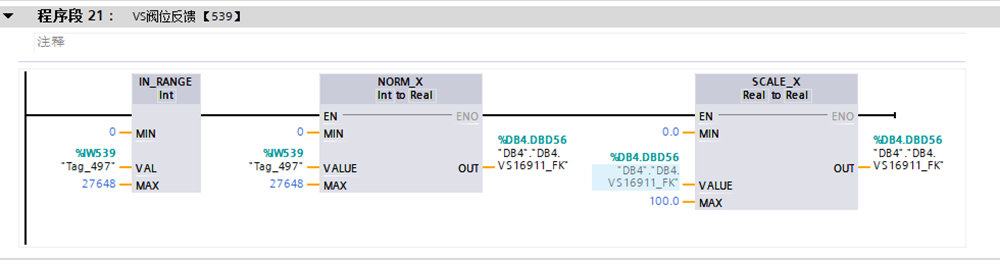

• VS比例阀的反馈539在AI【FC3】程序段21中实现 IW539来接收开度；SM1231模块的最后一个通道；倒数第二个模块。

接线图纸
