Profinet IO的GSD文件配置

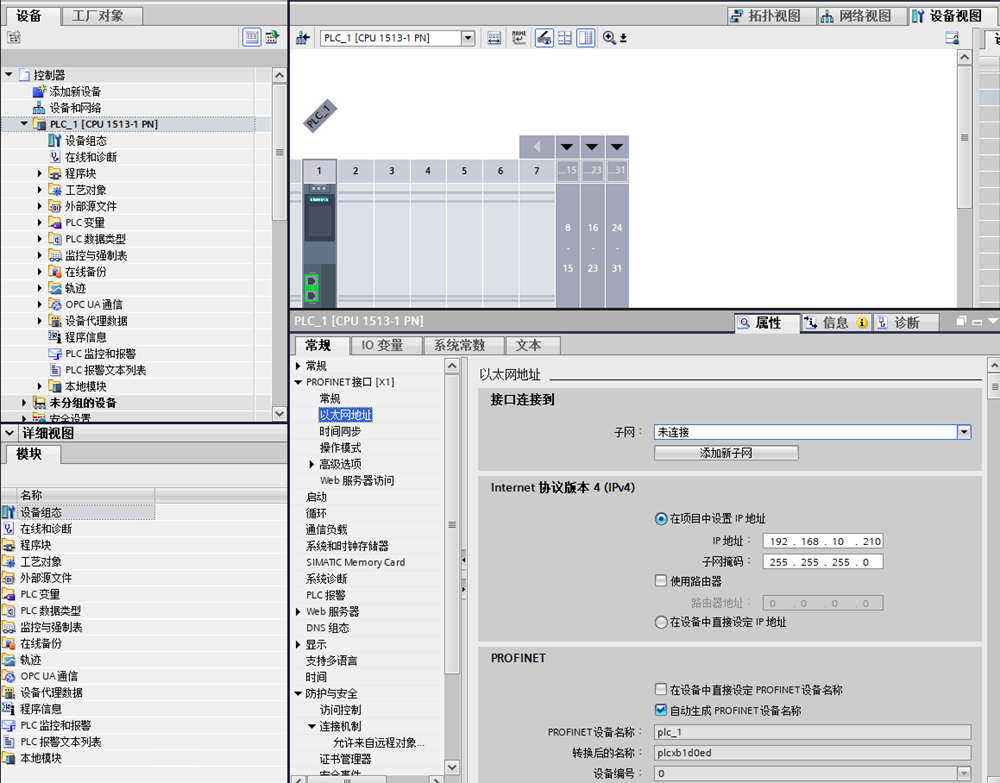

组态一个控制器的PLC，简称控制器

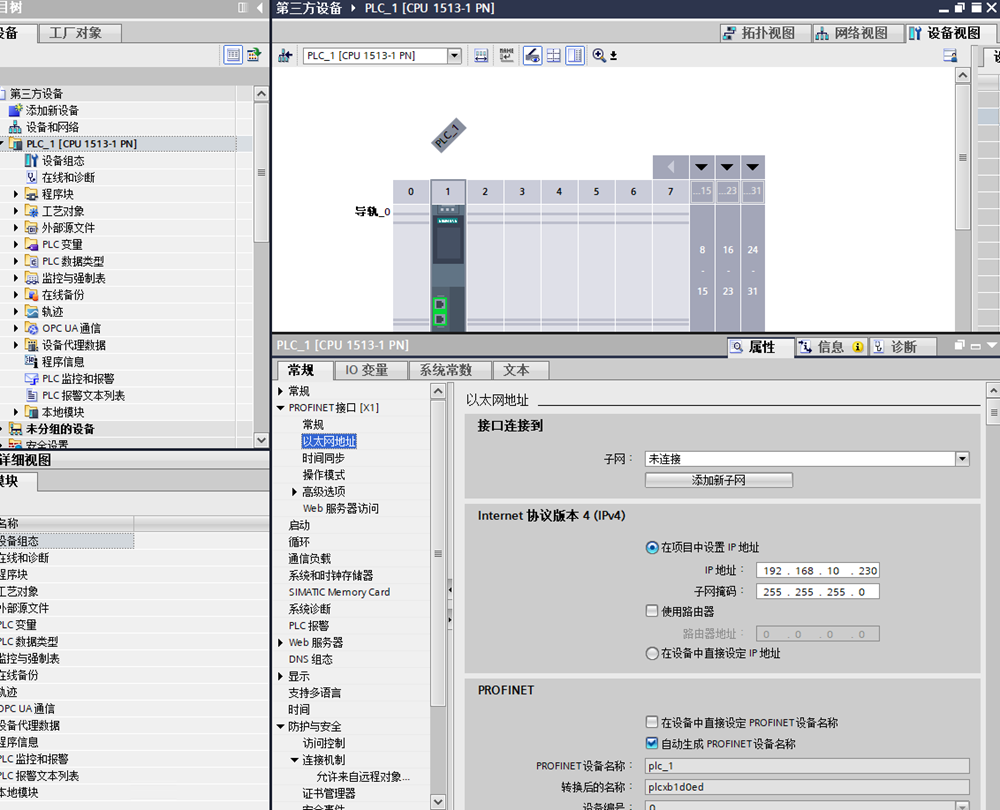

再新建一个项目作为智能设备，简称为第三方设备，可以将PROFINET名称改为自己的如第三方设备液压机；这个第三方智能设备，可以是一个变频器，一个仪表，一个其它的仪器等。

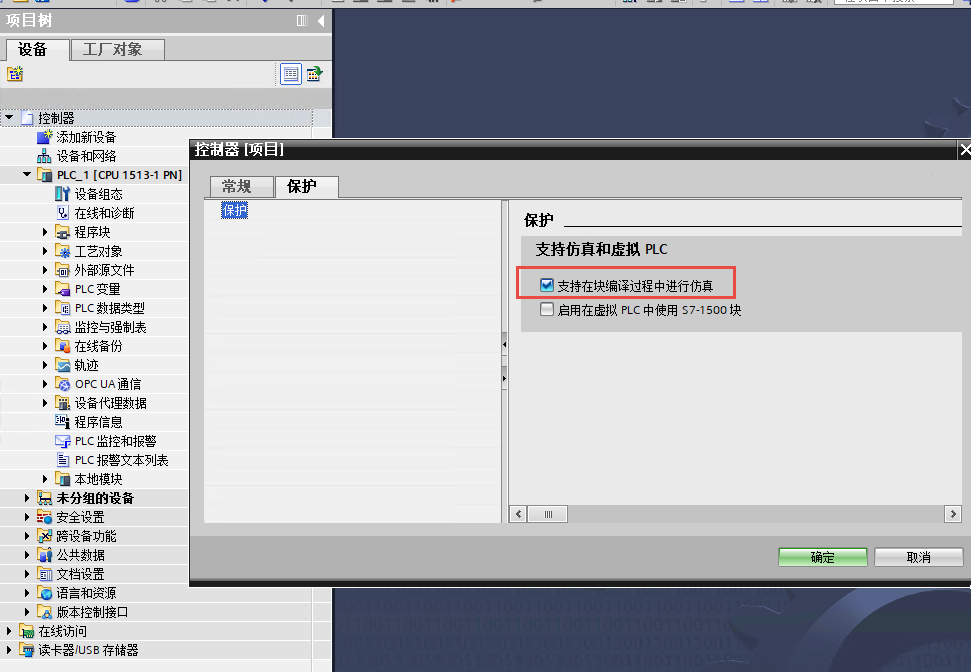

如果使用的是仿真来模拟Profinet IO通讯，还需要在每个项目上勾选支持在块编译过程中进行仿真；

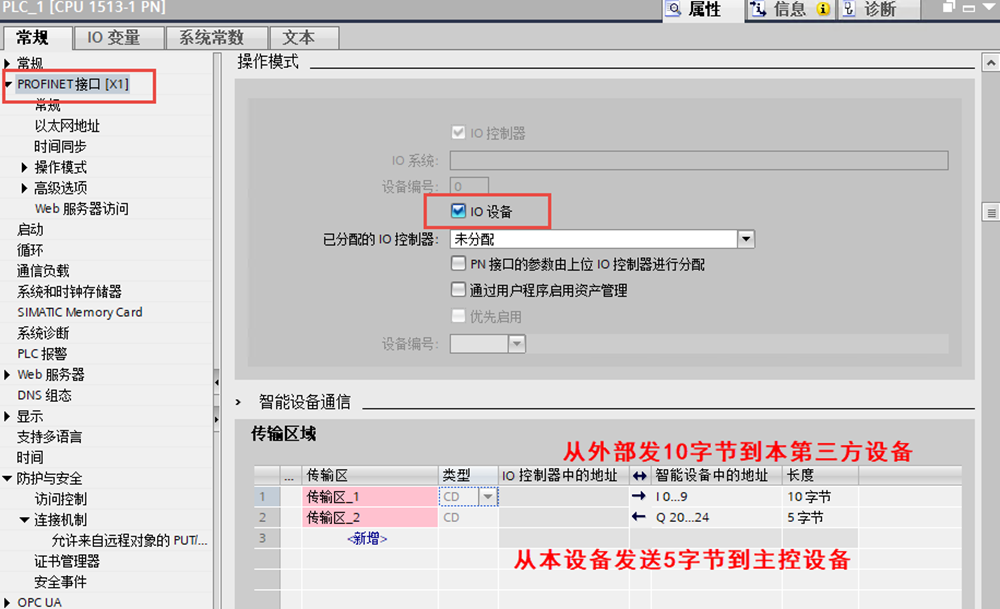

此时就有一个控制器和一个第三方设备；在第三方设备上生成GSD文件，供其它设备使用；勾选IO设备，定义数据交互的区域；

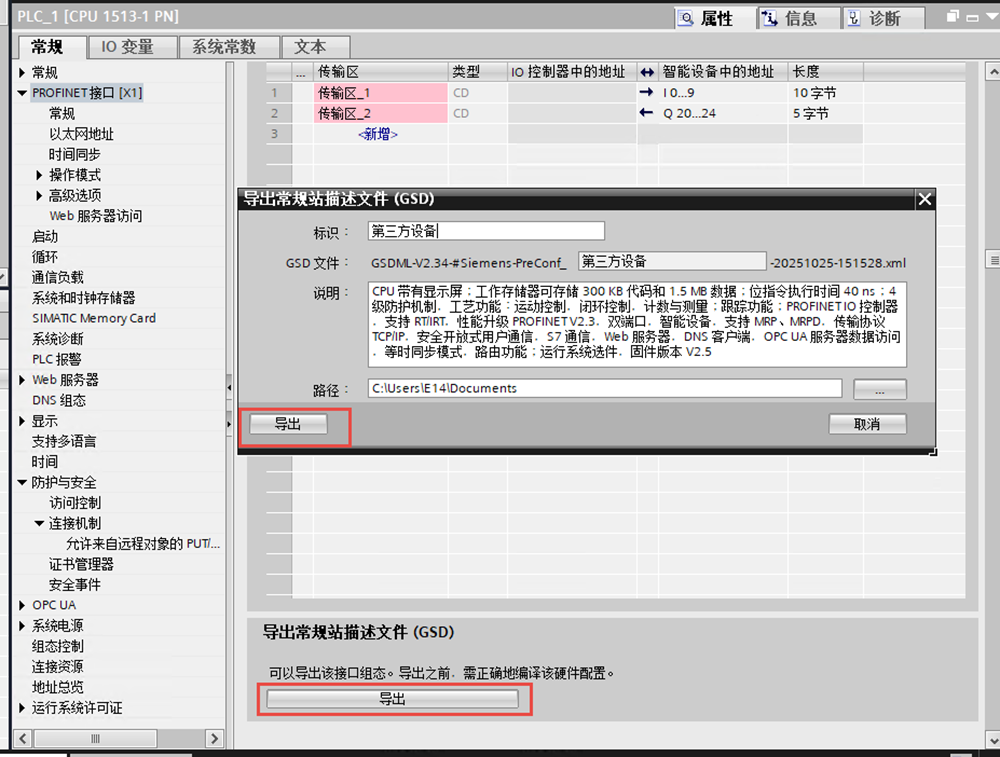

如本例就是生成一个接收10字节，和发送5字节的第三方智能设备，现在就可以导出GSD站描述文件给别人使用了；

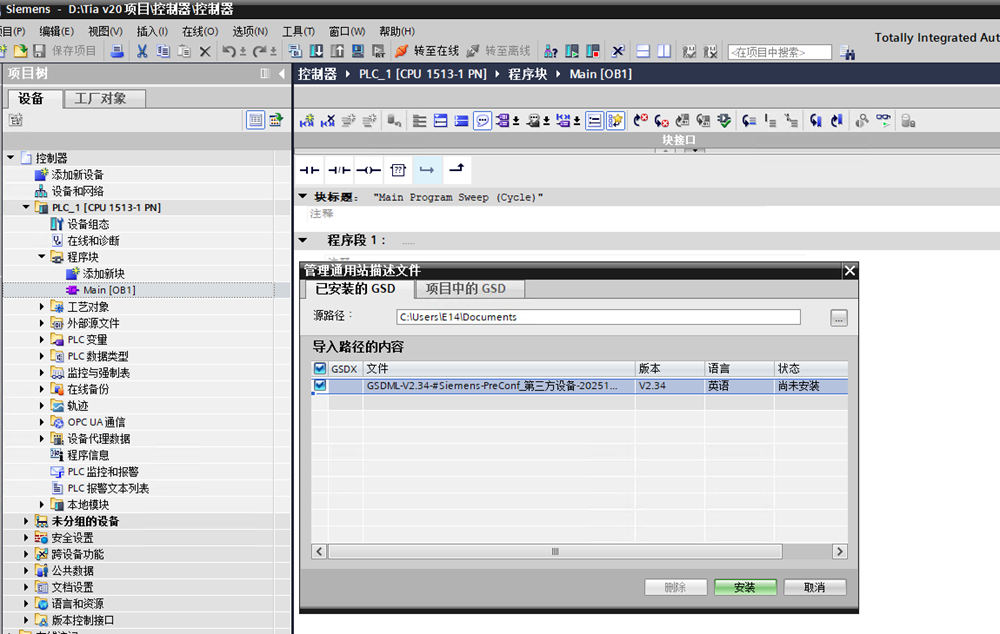

把这个第三方设备生成的GSD文件给合作方的控制器或PLC，在控制器端进行导入GSD文件；选项—–管理通用站描述文件；

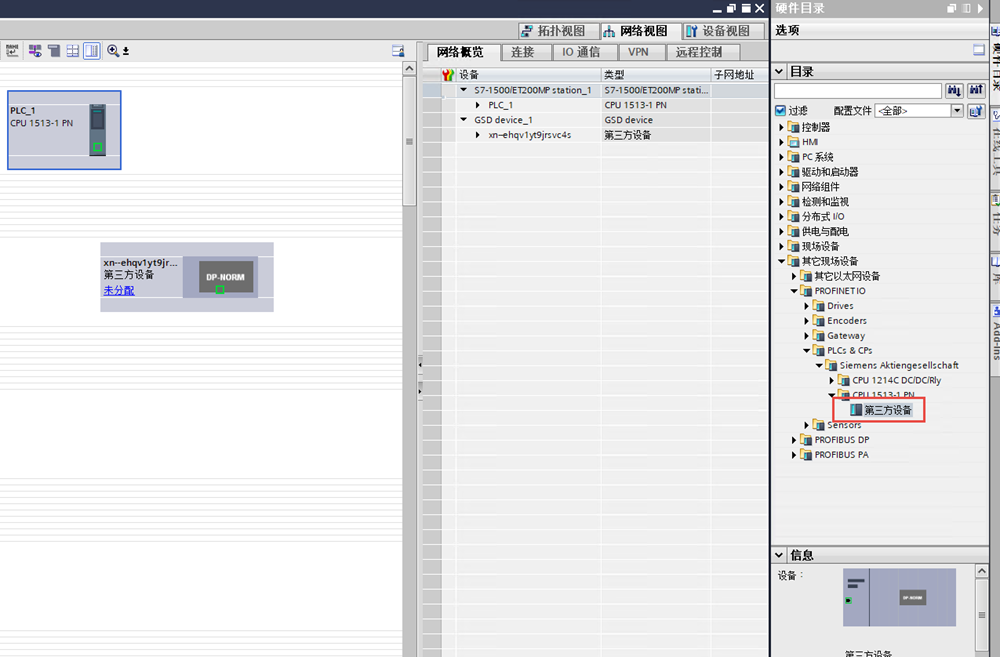

添加完GSD文件后，现在就需要把那个第三方智能设备引进来。将那个第三方设备拖进来。然后对两个设备进行连线。

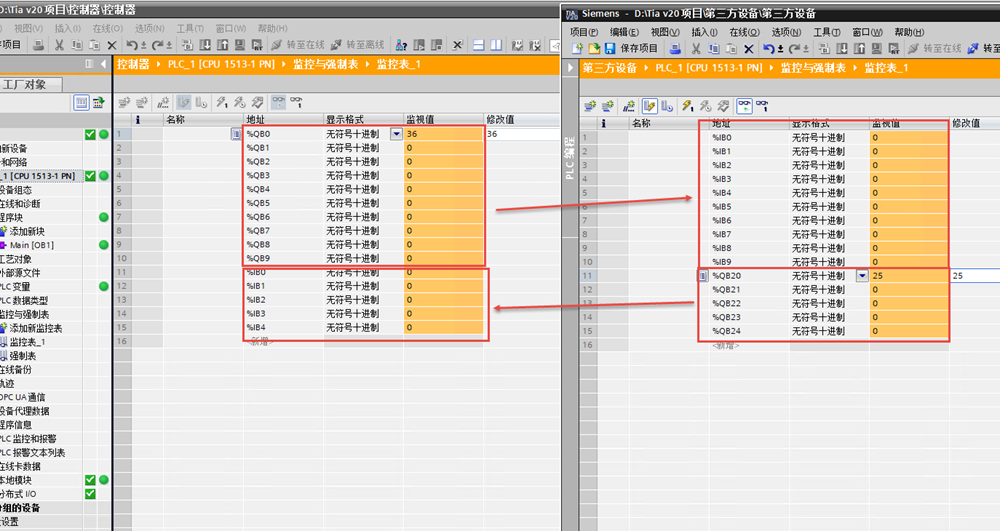

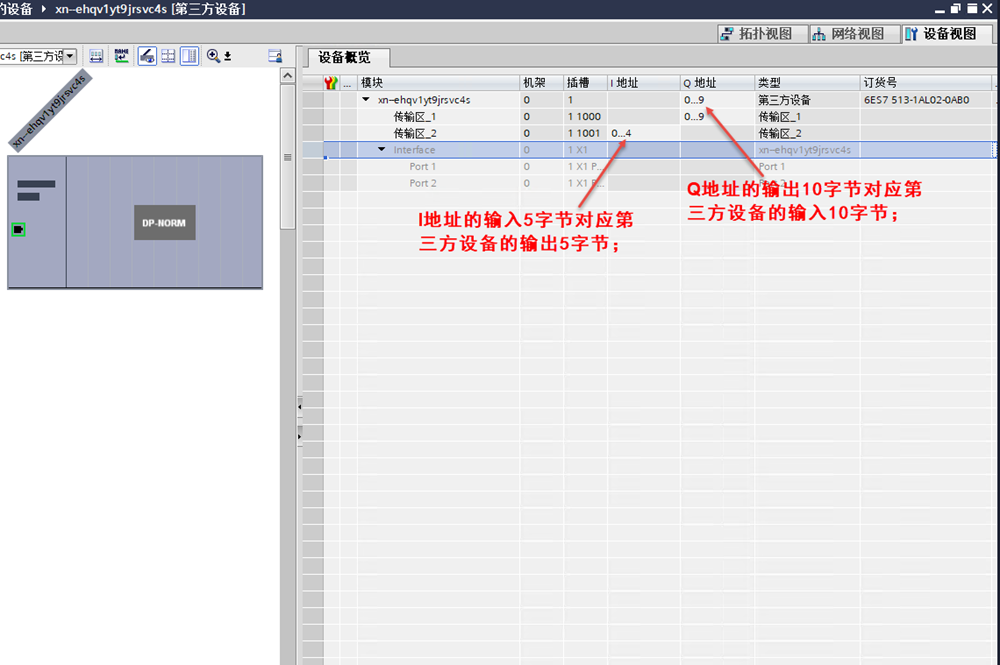

在第三方设备的组态过程中，Q点的输出对应的是第三方智能设备的输入；同理；
