如何快速更换PROFINET设备

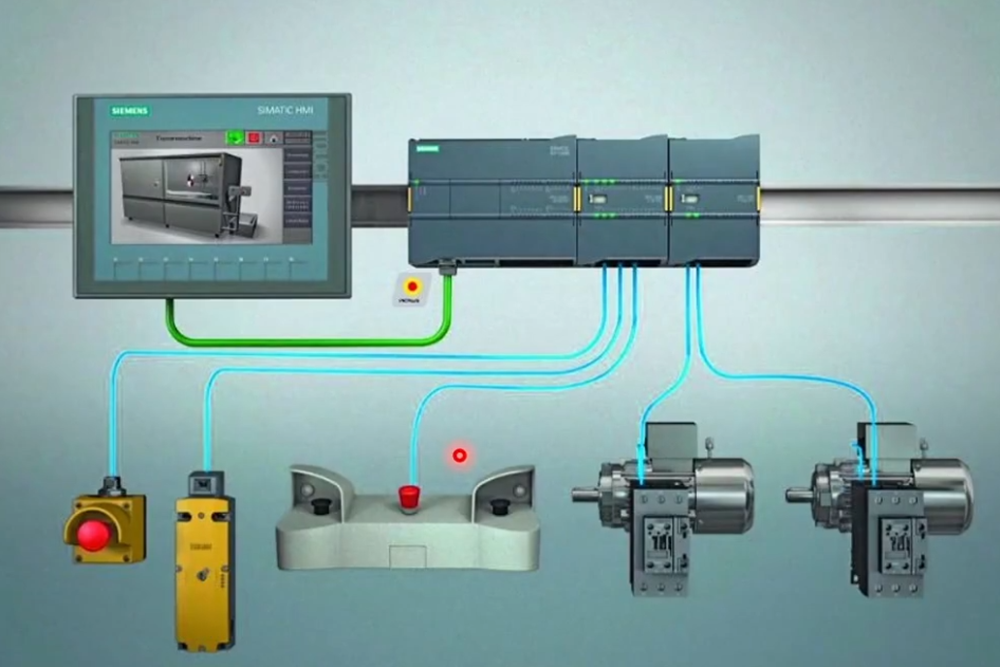

我们都知道现在的工业设备都是一网到底的,从PLC到我们现场层都是通过PROFINET或者一些其它的现场总线,通信技术来实现的。当某个设备损坏以后那如何去更换呢?
传统更换PROFINET设备的步骤
1、拆下旧设备
2、安装新设备
3、打开博途软件
4、在线分配设备名称
如果按照传统的方式,它是一个费时费力的工作,需要的时间是比较长的,对于生产来说一般是要求比较及时快速的解决。
快速更换PROFINET设备的步骤
1、拆下旧设备
2、安装新设备
不需要做任何其它的操作,不需要打开电脑,也不需要任何参数配置;这个功能叫无介质可更换设备。有时也叫不带可更换介质的设备,道理都是一样的就是这么一个功能;像西门子的1200、1500都是支持这种功能的。
实现无介质可更换设备有什么样的前提条件呢?
1、PLC需要支持无介质可更换设备
2、组态拓扑视图

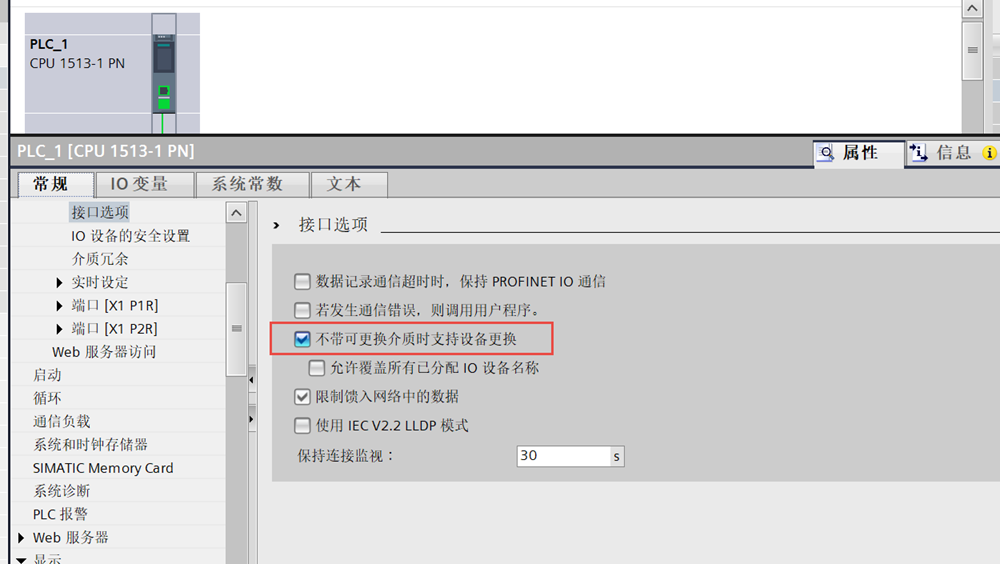

在组态PLC的属性里边有这么一个选项,默认的是不打勾的,在常规——PROFINET接口——高级选项——接口选项——-勾选不带可更换介质的支持设备更换。

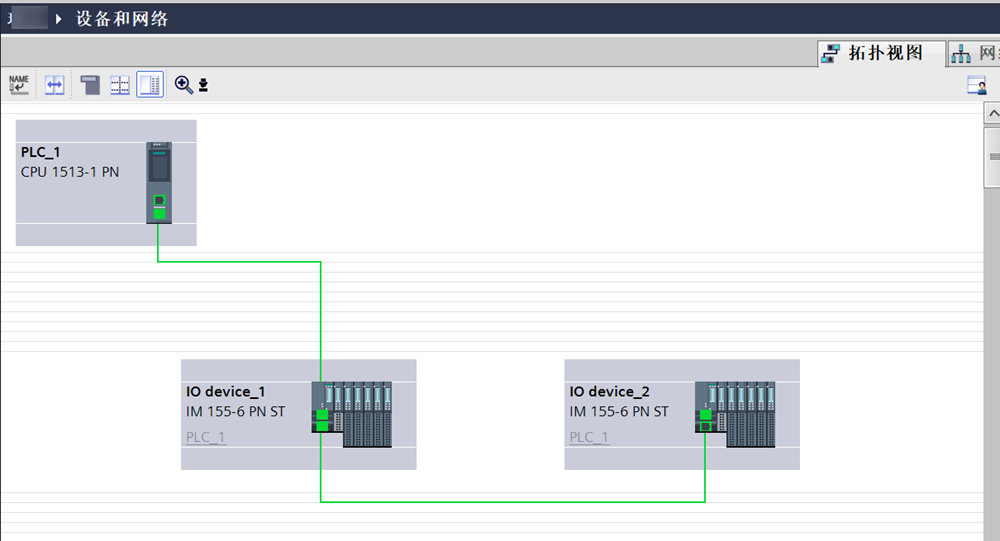

组态拓扑视图,不是组态网络视图,网络视图是用来走通讯的,而拓扑视图是用来组态端口连接的,比如PLC的X2口连接IO device_1的ET200SP的X1口,这在组态时是固定好了的,在拓扑视图中这样连接的,则现场也得按这样来连接。如果有任何一根据连接错了会显示红色,然后诊断时提示错误的连接伙伴;
这种拓扑视图的组态使用了LLDP通讯协议来组态的;让PLC知道哪个端口连拉姝是什么样的设备,当这个设备损坏的进候呢,直接把新的设备换上去,它就可以实现自动分配设备名称。自动分配IP地址;这样就实现了PROFINET通信了。这个过程就完全由PLC来完成的。
