西门子MM440变频器通过485调试

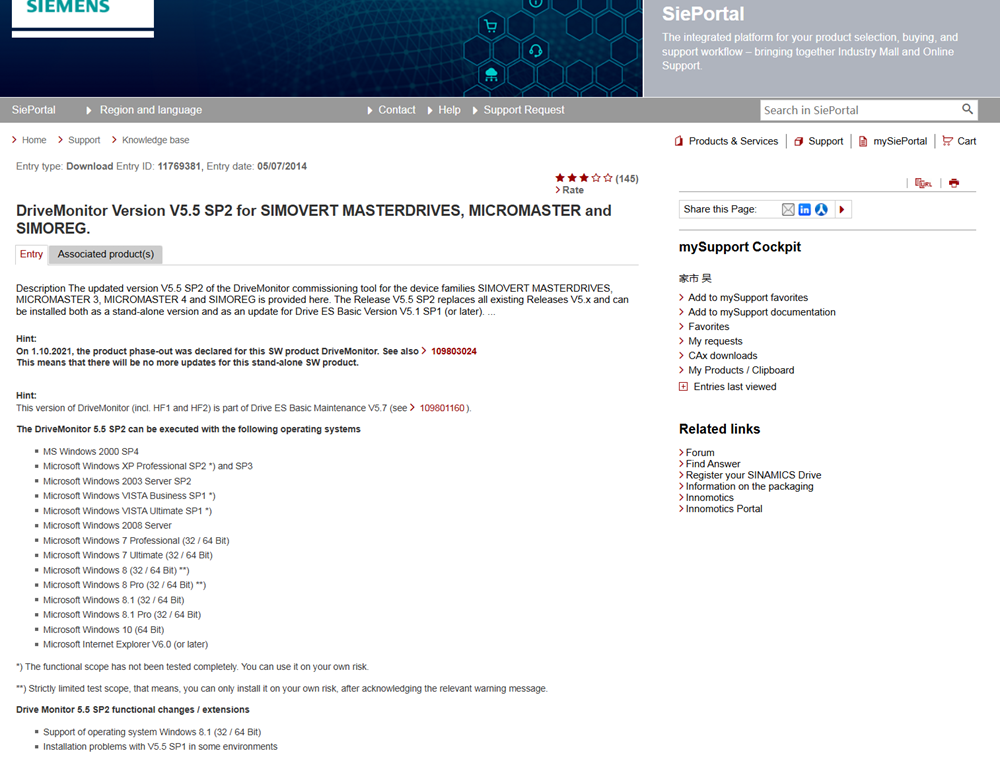

MM440变频器调试可以通过485串口进行调试，在电脑中下载并安装DriveMonitor程序，接线参考

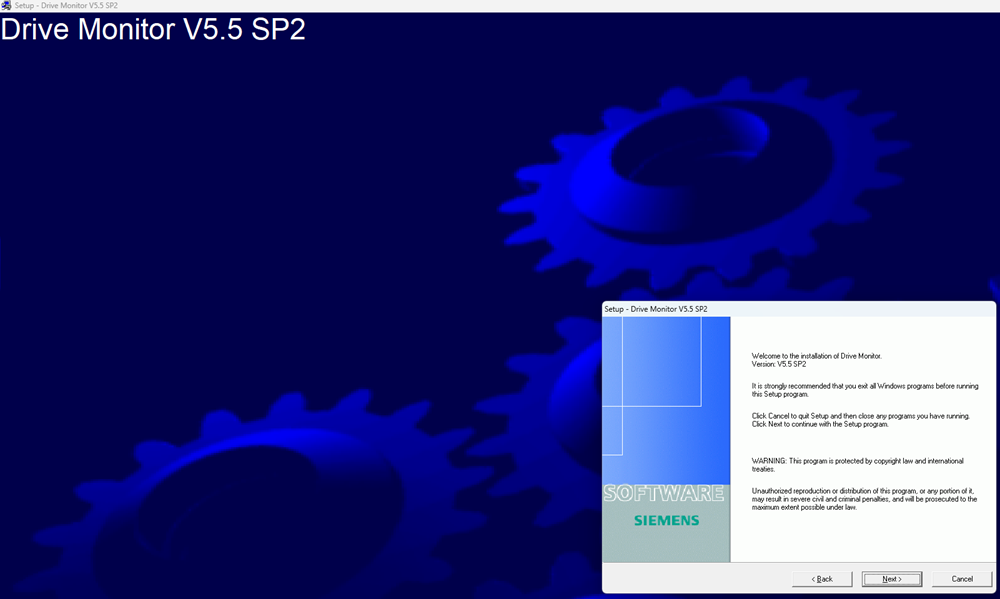

下载完以后，双击进行安装，按照提示安装即可。

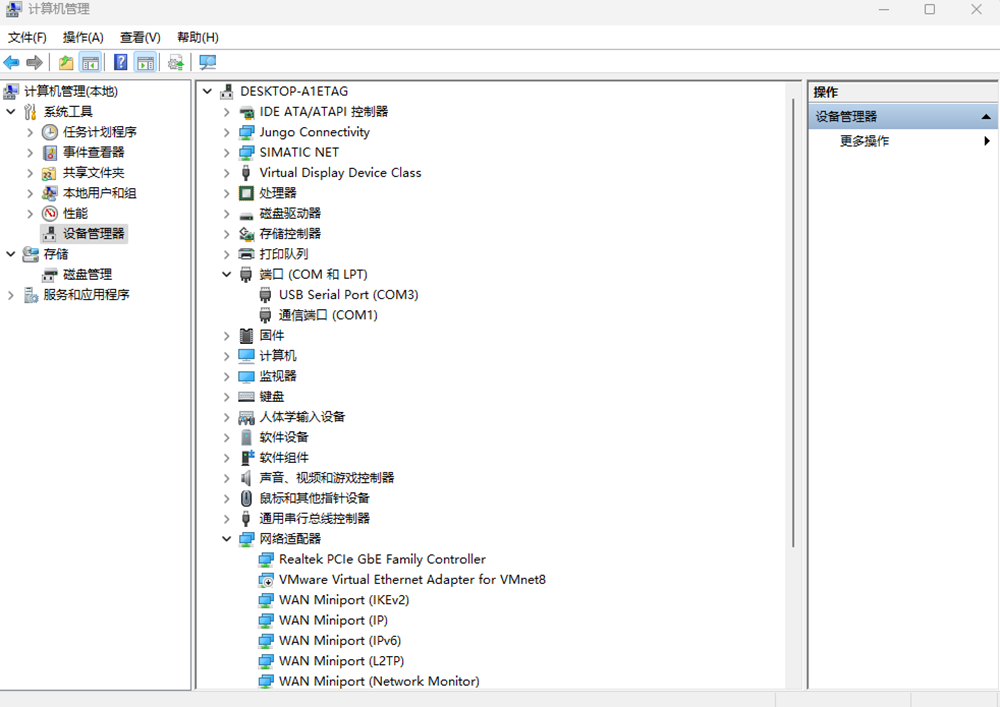

查看电脑中串口的端口号，本机为COM3

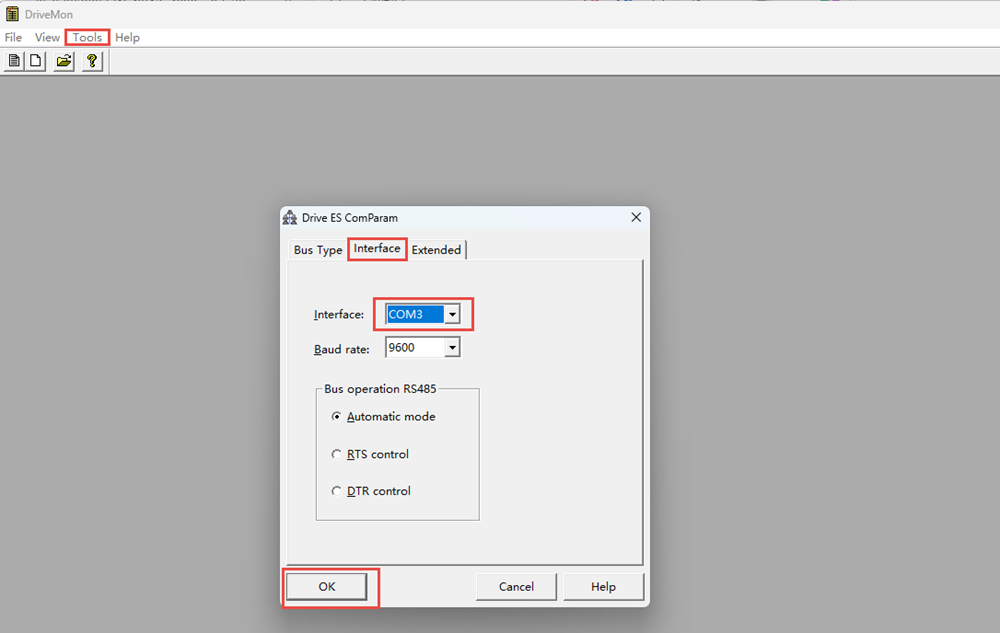

运行DriveMoinitor软件，点击工具栏中的tools，选择下拉框中的'Online Settings'，在出现的通讯窗口中点Interface——选择COM号，确定；

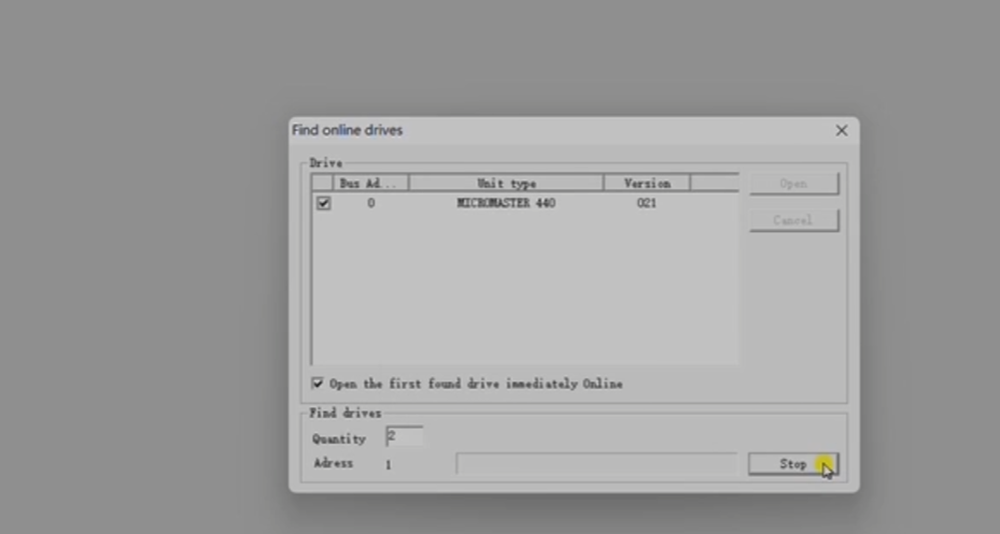

选择下拉框中的Set up an USS ONLINE connection…..

如果搜索不到变频器，需要对变频器的485通讯进行配置；

USS 通讯配置过程
USS (Universal Serial Interface) 通讯允许上位机（如 PLC 或 PC）通过串行接口对变频器进行控制和参数读写。配置过程主要包括物理连接和参数设置两个部分。
1. 物理连接 (RS485)
变频器的 USS 通讯使用 RS485 物理接口，连接在控制端子上。
通讯端口：USS 通讯使用变频器控制端子上的 P+ (引脚 29) 和 P- (引脚 30)。
接线：
将上位机 RS485 接口的 P+ (或 A) 端连接到变频器的 P+ (引脚 29)。
将上位机 RS485 接口的 N- (或 B) 端连接到变频器的 N- (引脚 30)。
总线拓扑：USS 总线是基于线性的拓扑结构，支持最多 31 台变频器（从站）连接到一个主站。所有设备以“手拉手”的方式进行连接。
总线终端电阻：为了确保通讯的可靠性，总线的第一个和最后一个设备必须接入终端电阻。 如果变频器是总线上的最后一个设备，则需要连接终端电阻。手册建议了一个终端电阻的连接方法。
屏蔽：为了防止电磁干扰 (EMI)，必须使用屏蔽双绞线作为通讯电缆，并将屏蔽层正确接地。
2. 变频器参数设置
完成物理连接后，需要对变频器进行参数化设置，以启用并配置 USS 通讯。
步骤 1：设定控制源和给定源
首先，需要告知变频器通过通讯接口接收运行命令和频率给定。
P0700 [选择命令源]: 必须设置为 5。这表示命令（如启动、停止、正反转）来自于 COM 链路（即 USS 接口）。
P1000 [选择频率给定源]: 必须设置为 5。这表示频率给定值来自于 COM 链路（即 USS 接口）。
步骤 2：配置 USS 通讯参数
接下来，需要配置 USS 总线的具体参数。这些参数位于 P2009 至 r2037 的参数组中。
P2010 [USS 波特率]: 设置通讯速率。此值必须与主站的波特率设置完全一致。
可选值包括：2400, 4800, 9600, 19200, 38400, 57600 Baud 等。
常用设置为 6 (9600 Baud) 或 7 (19200 Baud)。
P2011 [USS 地址]: 设置变频器在总线上的唯一地址。
取值范围为 0 到 30。
总线上的每一台变频器都必须有唯一的地址。
P2012 [USS PZD 长度]: 设置过程数据 (PZD) 的数量（单位：字）。过程数据用于在主站和变频器之间周期性地高速交换控制字/状态字和主给定/主实际值。
常用设置为 2。表示传送 2 个字（1 个控制字/状态字，1 个主给定/主实际值）。
P2013 [USS PKW 长度]: 设置参数值 (PKW) 的数量（单位：字）。PKW 用于非周期性地读写变频器的任何参数。
常用设置为 127 (可变长度) 或 4 (固定 4 字长度)。
配置示例
假设需要将一台变频器配置为 USS 从站，地址为 5，波特率为 19200 Baud，使用标准的 2 个字过程数据（PZD）和可变长度的参数数据（PKW）。
设置命令源: P0700 = 5
设置频率给定源: P1000 = 5
设置波特率: P2010 = 7 (7 对应 19200 Baud)
设置 USS 地址: P2011 = 5
设置 PZD 长度: P2012 = 2
设置 PKW 长度: P2013 = 127
完成以上参数设置后，变频器即可通过 USS 协议与主站进行通讯。主站可以发送 PZD 数据来控制变频器的启停和频率，并读取其状态，也可以通过 PKW 报文来读写任意参数。

恢复出厂

（1）设置P0010=30;
（2）设置P0970=1;

常规操作应该满足的前提条件：
（1）P0010=0，为了正确地进行运行命令的初始化
（2）P0700=1，使能BOP的启动/停止按钮
（3）P1000=1，使能电动电位计的设定值

查看变频器的实时数据

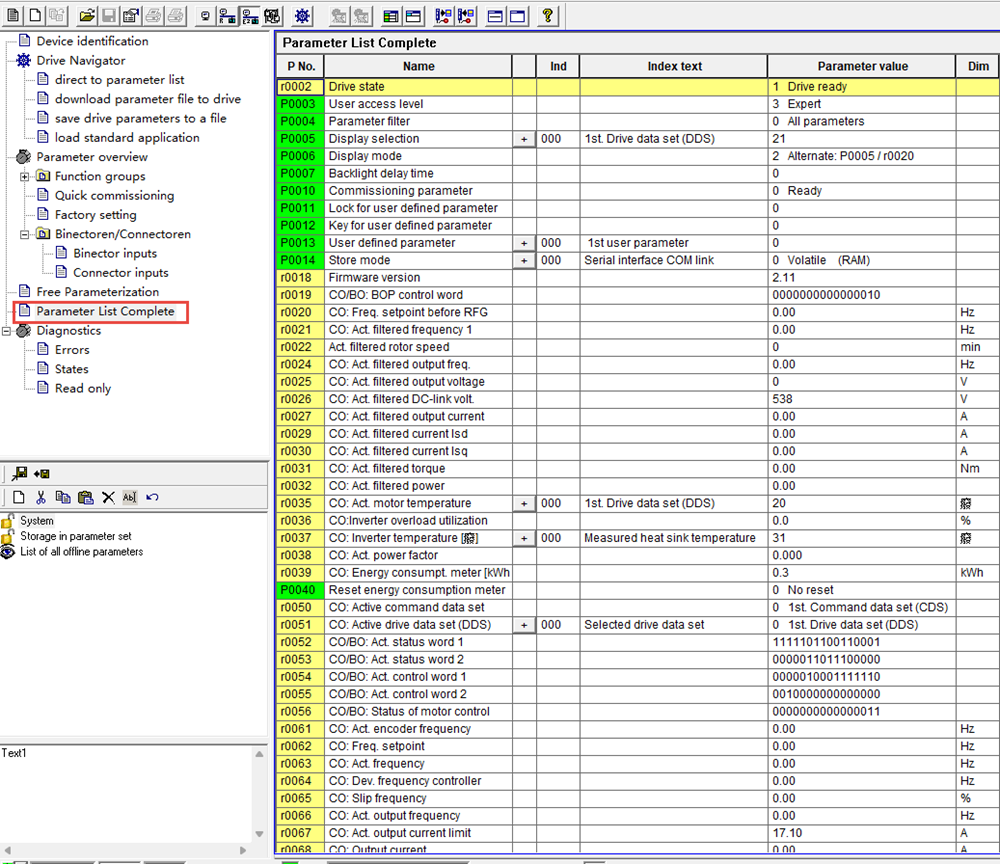

单击工具栏中的online进入在线状态；点击左侧栏中的"Parameter List Complete"，在右侧则会弹出变频器内设置的相关数据。

在线修改参数

我们双击右侧的Parameter value上的内容就可以该项参数进行设置；设置后点确定就可以应用到变频器。

配置的备份

配置的备份，确认变频器在线线状态；文件—–upload——Basic Device Complete

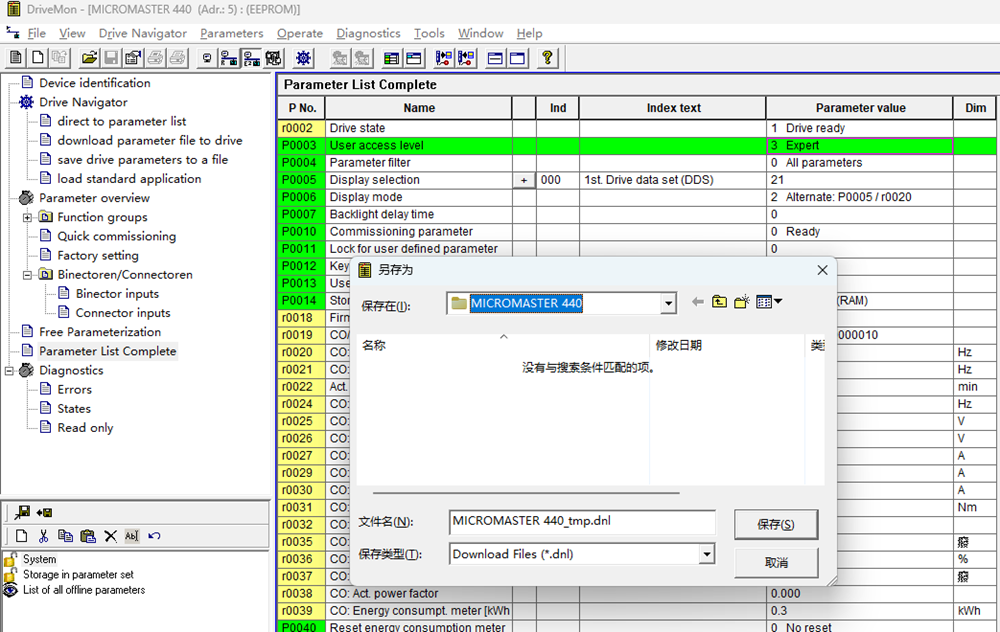

将该变频器参数命名后另存为一个备份文件到电脑中。【将变频器中的参数备份到电脑中】

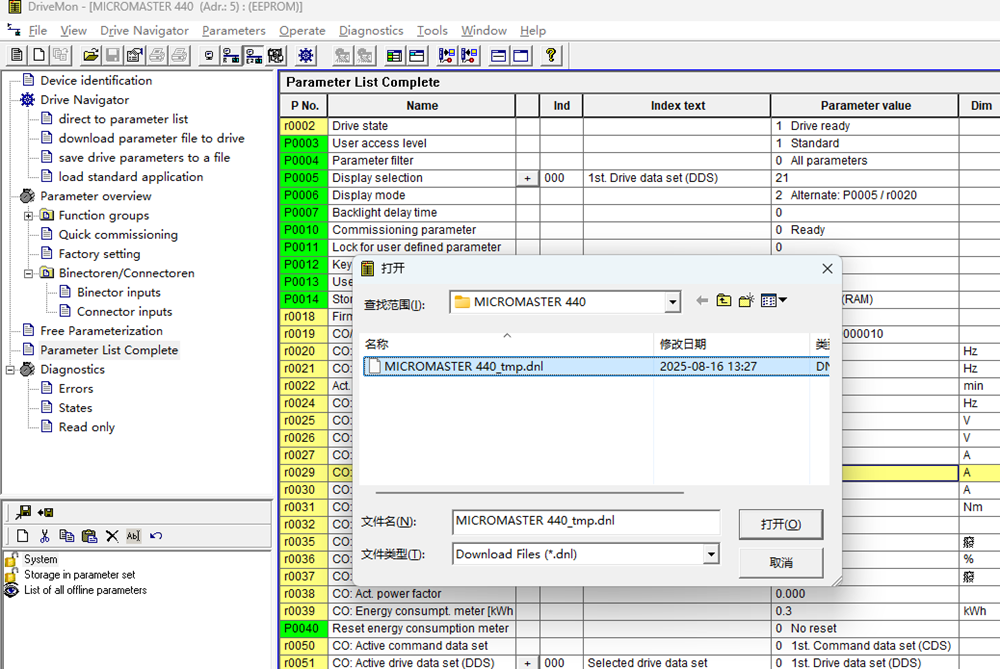

下载备份参数【将电脑中已有的备份下载到变频器】

同样需要确认变频器和DriveMonitor软件处于Online状态，文件—–Download——Save(EEPROM)…
