施耐德ATV310变频器F011故障

Easy Altivar ATV310变频器在使用几分钟后反复出现F011报警，表明变频器存在过热问题。要解决此故障，需要进行一系列的排查和处理。

F011是施耐德ATV310系列变频器的变频器过热故障代码。这意味着变频器内部的温度超过了其安全运行的上限。

请按照以下步骤详细排查并解决F011故障：

环境温度： 检查变频器所处的环境温度是否过高。ATV310系列变频器有其额定的工作温度范围，请参考用户手册以确保其未在超温环境下运行。
通风与散热：

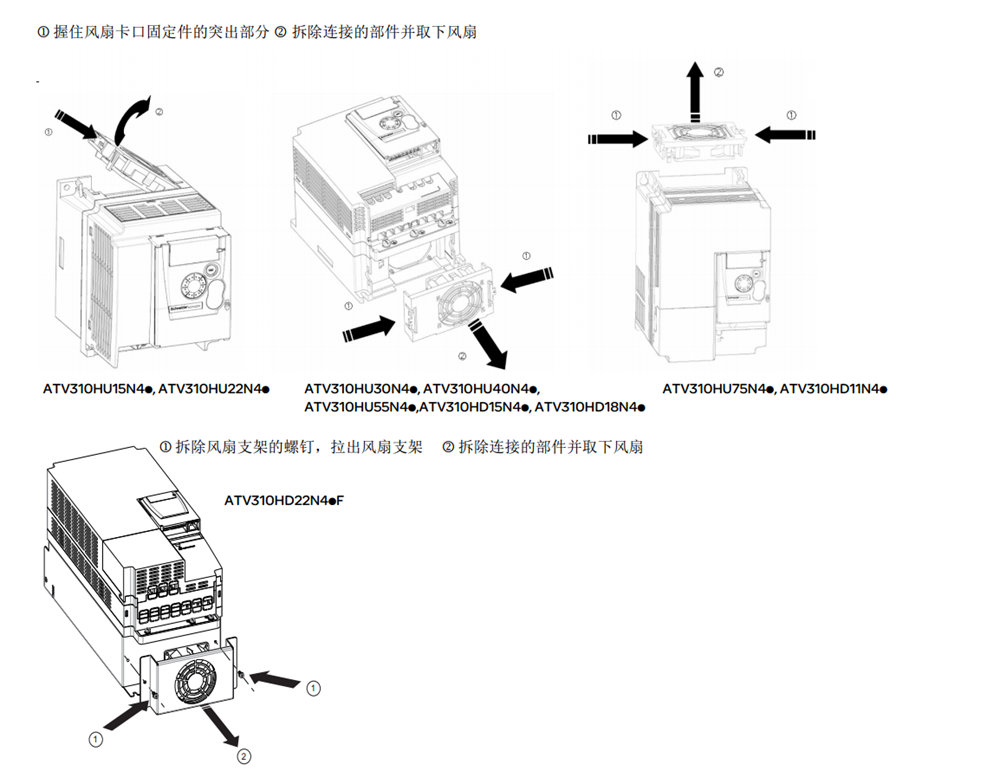

- 风扇检查： 确认变频器的冷却风扇是否正常运转。在变频器运行时，应能看到或听到风扇在工作。如果风扇损坏，将无法有效散热。
- 风道清洁： 检查变频器的冷却风道和风扇是否被灰尘、棉絮或其他杂物堵塞。在一些工业环境，如纺织、木工或陶瓷行业，风道堵塞是导致散热不良的常见原因。
- 安装空间： 确保变频器周围有足够的空间以便空气流通。请遵循用户手册中关于安装间距的建议，不要将其安装在密闭或通风不良的柜体内。

如果以上步骤都无法解决问题，并且F011故障依旧反复出现，这可能表明变频器内部的温度传感器或相关硬件存在故障。。

变频器接线是COM与AI1作为模拟量输入作为给定频率，+24v和LI1作为启动信号，R1A与R1C常开作为故障输出；这个环境下，应怎样对这台变频器进行配置，有详细过程和步骤

在开始配置前，请再次确认您的接线与要求一致：

为了确保配置从一个干净的状态开始，避免之前的设置干扰，强烈建议先恢复出厂设置。

此步骤至关重要，能确保电机被正确驱动和保护。请根据电机铭牌上的信息进行设置。

这是本次配置的核心，目的是让变频器按照您的接线方式工作。

设置控制模式为分离模式 (即指令和给定可以来自不同来源):
- 进入菜单 ConF -> FULL -> 400- (控制菜单)。
- 找到参数 406 (通道配置)，将其设置为 02 (分离模式)。
配置启动/停止指令源 (LI1):
- 在 400- 菜单中，找到参数 407 (命令通道1)。
- 将其设置为 01 (端子)，表示运行指令来自LI1等逻辑输入端子。
- （说明：出厂默认的 201 参数为 00 (2线式控制)，这正好符合您的接线方式，通常无需更改。）
配置频率给定源 (AI1):
- 在 400- 菜单中，找到参数 401 (给定通道1)。
- 将其设置为 01 (模拟终端)，表示频率给定信号来自AI1。
- 进入 ConF -> FULL -> 200- (输入/输出菜单) -> 204- (AI1配置菜单)。
- 设置 204.0 (AI1类型)。根据您的模拟量信号类型进行选择：
  - 如果使用 0-10V 信号，设置为 10U。
  - 如果使用 4-20mA 信号，设置为 0A。
  - 如果使用 0-5V 信号，设置为 5U。
配置故障继电器输出 (R1A/R1C):
- 进入菜单 ConF -> FULL -> 200- (输入/输出菜单)。
- 找到参数 205 (R1分配)，确认其值为 01 (无故障)。
- （说明：这是出厂默认值，表示在没有故障且变频器上电时，R1继电器吸合，R1A-R1C闭合。当发生故障或断电时，继电器释放，R1A-R1C断开。这是一种故障安全设计。）

根据您的应用需求，设置基本的运行参数。

进入 ConF -> FULL -> 500- (功能菜单)。
设置以下常用参数：
- 501.0 (加速时间)：设置电机从0Hz加速到额定频率所需的时间（秒）。
- 501.1 (减速时间)：设置电机从额定频率减速到0Hz所需的时间（秒）。
- 512.0 (低速)：对应模拟量输入为最小值时（如0V或4mA）的输出频率。
- 512.2 (高速)：对应模拟量输入为最大值时（如10V或20mA）的输出频率。

完成所有电机参数设置后，执行自整定可以优化变频器的控制性能。

警告：自整定过程中，电机会发出噪音并以额定电流运转，请确保电机已与负载脱开，且操作区域内无人员或障碍物。

反复按 ESC 键退出所有菜单，直到显示屏显示 rdY (就绪) 或频率值。所有参数在设置后会自动保存。
测试运行：
- 闭合连接在 +24V 和 LI1 之间的开关，电机应启动并根据AI1的信号加速到指定速度。
- 调节 AI1 的模拟量信号，电机转速应在您设定的 512.0 (低速) 和 512.2 (高速) 之间平滑变化。
- 断开 LI1 的开关，电机应减速停止。
- 在运行过程中，R1A-R1C 触点应保持闭合。如果出现故障，该触点会断开。
