MCGS昆仑的组态上传与下载

昆仑MCGS怎样上载【上传】程序

一个触摸屏要想支持上传工能，在开发组态完后在向触摸屏下载时，要勾选"支持工程上传"，否则的话后期是无法从触摸屏上载程序到电脑的；

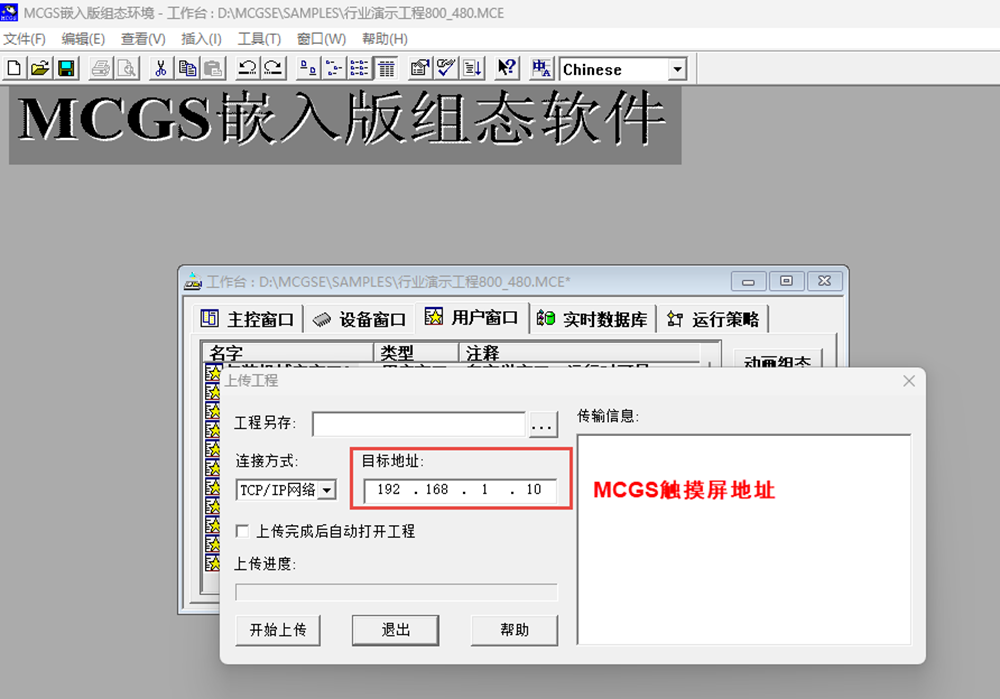

方法一：在"文件"中点击"上传工程"，它有TCP和USB两种方式上载；

其中的目标地址就是触摸屏本身的LAN口IP地址；也可以通过"USB通讯"

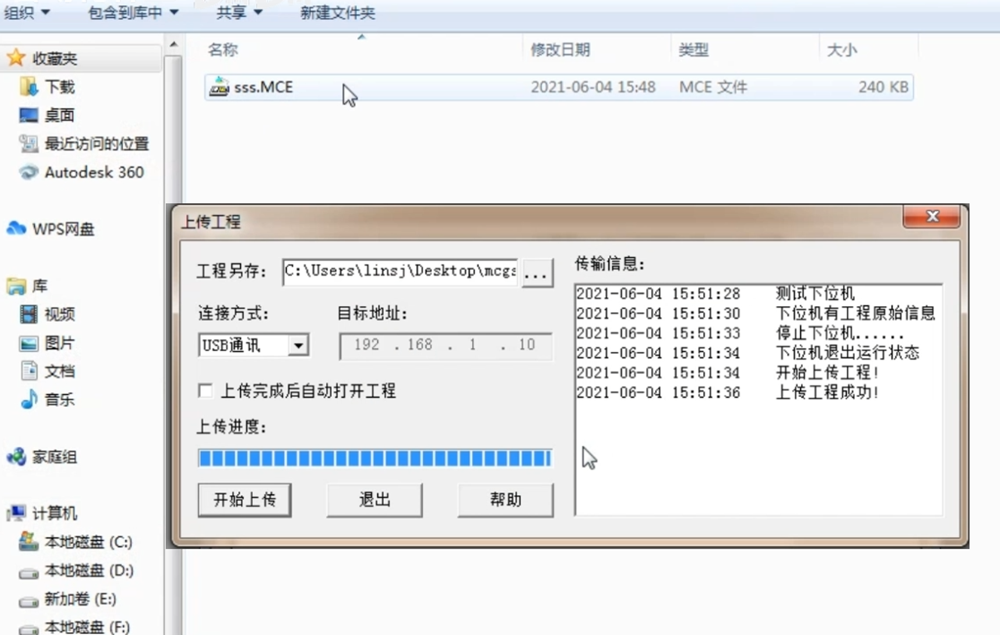

上传成功以后在电脑的保存路径下就有MCE格式的工程文件了，说明上传或上载成功了。

方法二：通过USB优盘进行上载【将触摸屏中的程序保存到优盘】

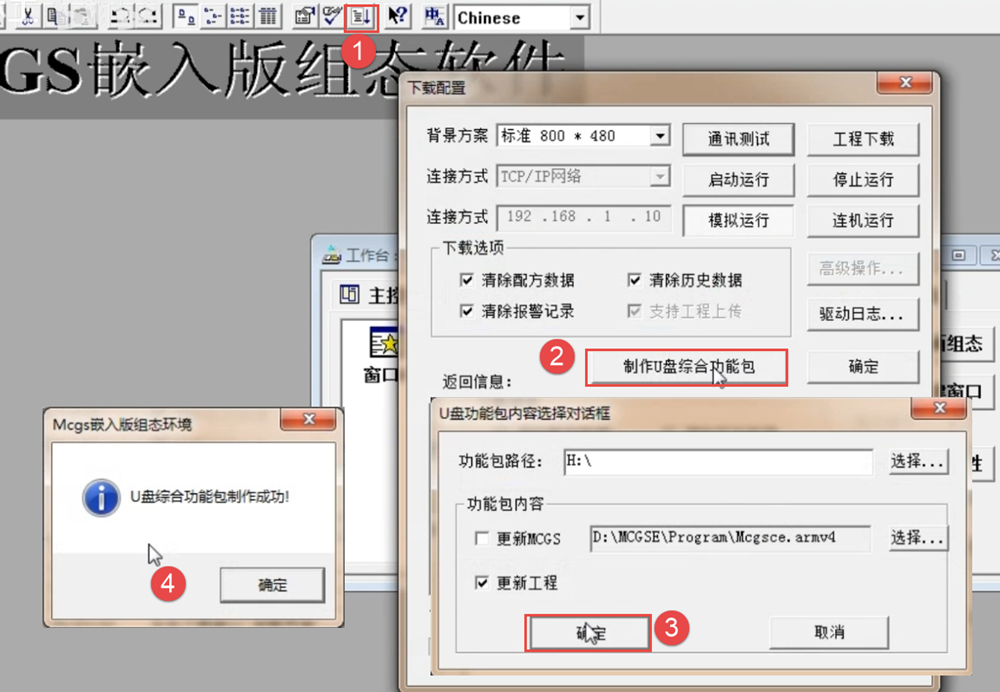

如果通过优盘进行上载的话要保存优盘里有"制作U盘综合功能包"才行,任意一个项目都可以制作功能包，相当初始化优盘。

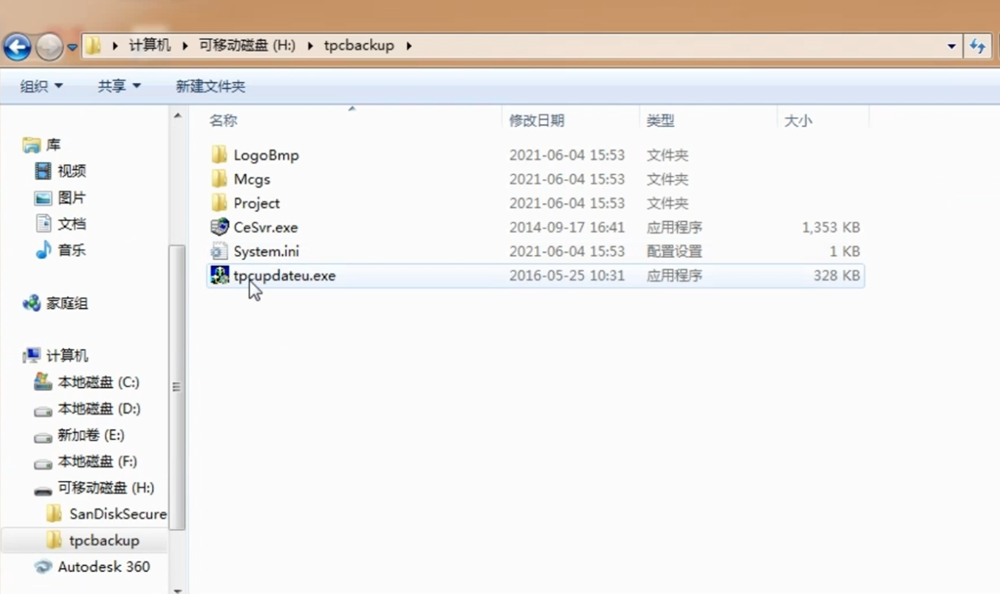

这个时候打开优盘就会出现现个tpcupdateu.exe文件；说明制作"制作U盘综合功能包"成功。

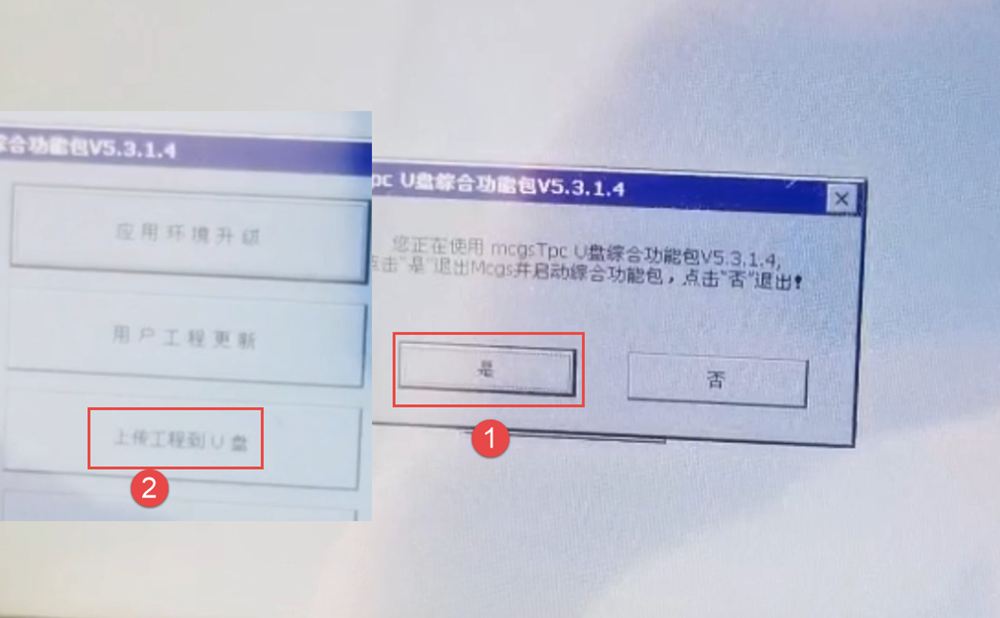

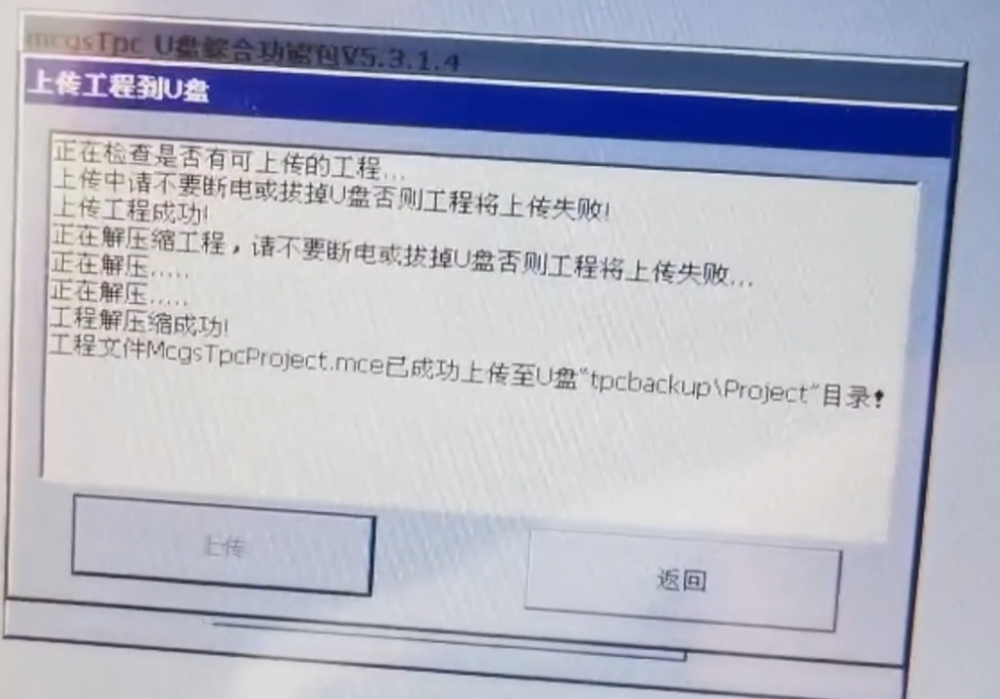

取出优盘插到触摸屏上，对触摸屏中的程序上传到优盘进行保存。然后选择上传工程序U盘，直到有上传成功提示；

昆仑MCGS怎样下载程序

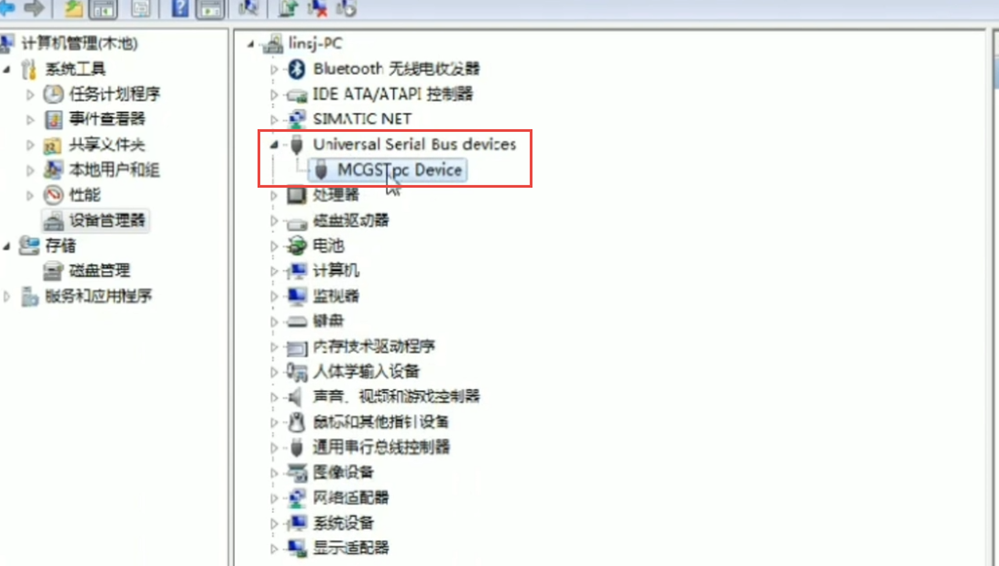

方法一：USB进行下载时要确保电脑中正确安装有驱动程序；

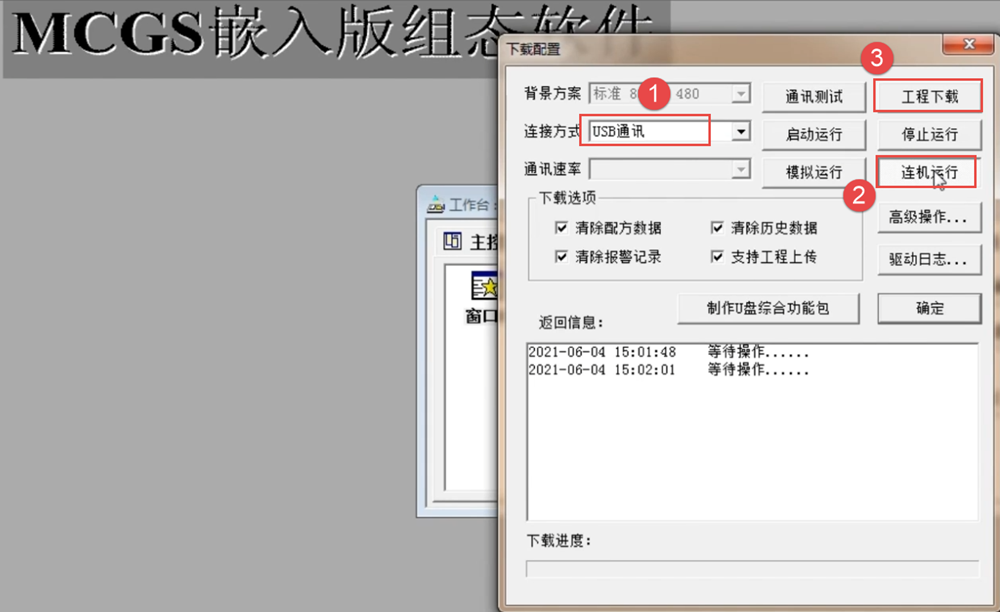

连接方式选择"USB通讯"，然后点"连机运行",然后再点击"工程下载"；

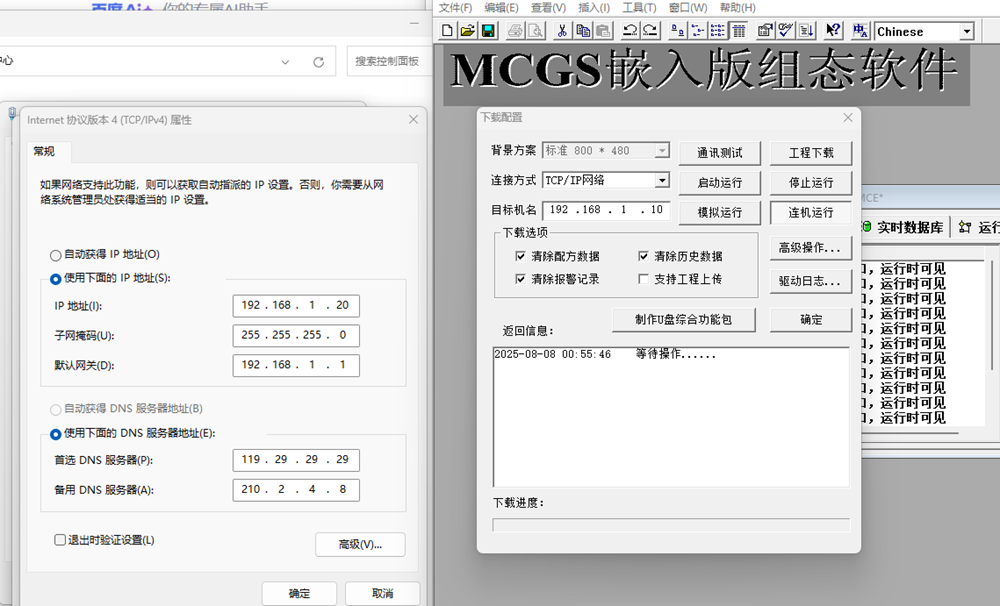

方式二：TCP进行下载时要确保电脑与触摸屏处于同一网段，尾端地址不相同，目标机名为触摸屏的IP地址。

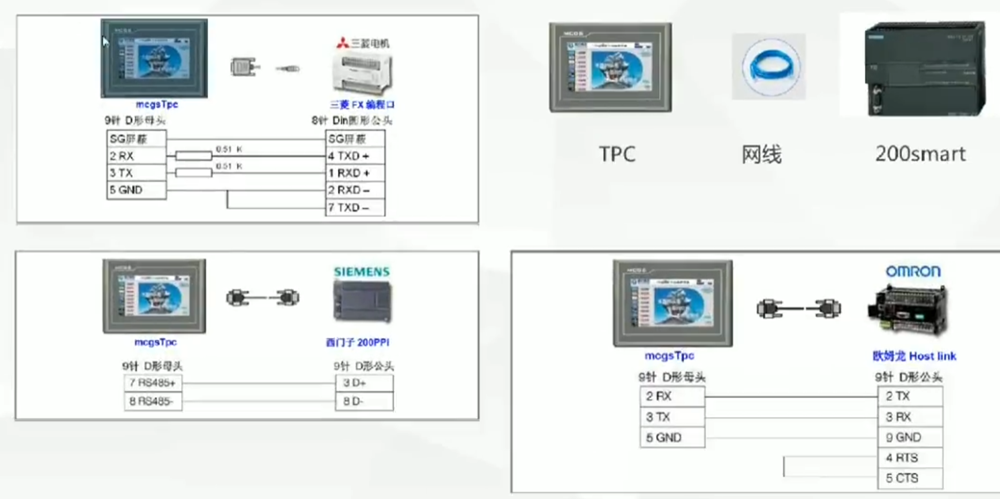

MCGS触摸屏与PLC接线

MCGS与三菱是RS232；MCGS与200是485接口；MCGS与欧姆龙也是RS232接口

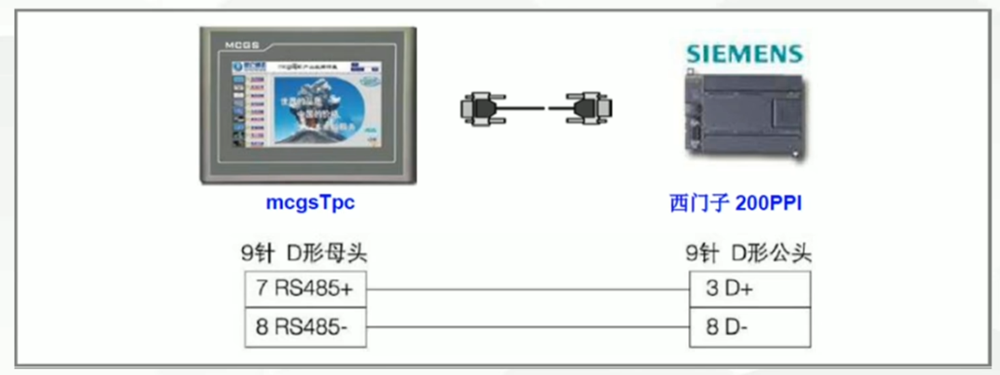

MCGS触摸屏与西门子200PPI是485接口，接线方式

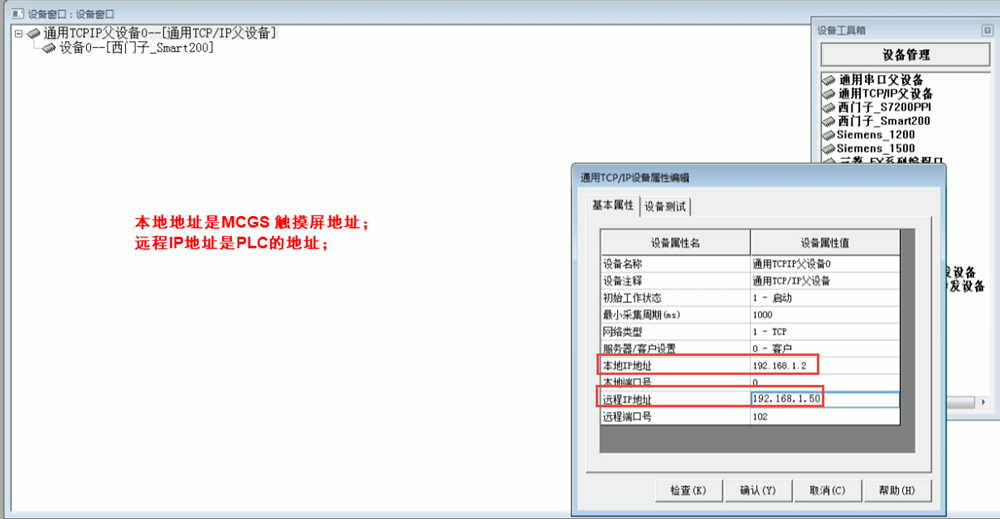

200SMART的IP地址设置，本地地址是MCGS 触摸屏地址；远程IP地址是PLC的地址；
