空调工作原理及常见故障

• 二通阀【细管】是由室外机向室内机顶；三通阀【粗管】是由室外机吸室内机；
• 加氟的时候是由三通阀来加，加氟时是需要开机加氟的。压缩机是需要转的。

室内室外机工作示意图

• 室内机与室外机的连接
• 室外机脏了会出现，制冷效果差，开机一段时间后会进入保护模式，或自动关机。
• 可以将风扇的线调线序让其反转，这样脏东西就吹出去了；是从内侧向外侧清理；

空调移机

• 先将空调中的氟收了，在细管也就是二次阀的次高压一端有个内六角，将其正时针转动就将细管二次阀堵住了【此时压缩机就顶不出来了】，此步骤是关机状态下操作。
• 此时准备好内六角扳手，随时可以关掉三通阀【三通阀的一端也有一个内六角】，此时打开空调，有时等一会压缩机才会运行【例如变频空调开机1分钟左右压缩机才会运行】，只要一运行压缩机就开始吸室内机管道内的制冷剂到压缩机储液罐中。
• 收氟的过程控制在10秒范围内，一般1P空调3秒左右就够了，可以手摸着压缩机，一感觉烫，立马关掉，关的同时将准备好的三通阀拧紧将阀关闭【顺时针关】；
• 到新的安装位置后，将两个阀都拧上，高压(细管)不要拧死，低压(粗管)拧死，用低压顶高压；此时用内六角，逆时针打开三通阀，让排空气，当管道一冒凉气将高压阀拧死，后用内六角逆时针打开二次阀就可以了。此步骤是关机状态下操作。【因为低压侧有储液罐，二次高压侧是毛细管压小】
• 注：如果是R32制冷剂一定要抽真空，再重新加注，因为R32的话如果管路有空气会使压缩机发热，有引起爆炸的风险；

空调加氟

• 如果对空调进行加氟，在低压三通阀有个专用的加注口，挂上仪表A处先不要拧紧，将仪表的B阀拧紧连接上R22储液罐的线，打储液罐的C阀打开，再将仪表的B阀打开。此步骤是关机状态下操作。
• 此时会在A处冒很低的冷气，带上手套再把A处的阀拧紧，这样排加注管的空气就结束了，关闭B阀门。此步骤是关机状态下操作。
• 此时仪表的读数较高，那是因为没有开机，此时可以开机了，运行2分钟，打开B阀2秒再关，压缩机运行2分钟，打开B阀2秒再关这样重复操作个2~3次，当稳定在0.45MPa左右让机器运行个5分钟，再观察两个管子，要求是冰凉的夏天出汉冬天出微霜，就可以了。
• 低压管(粗管)结霜了都白了说明加注制冷剂多了，高压管(细管)如果结霜了那是缺氟了。
• 对于其它制冷剂如410a它是R22的1.6倍，约8个压【定频空调】；如果是变频空调加氟将其开到最强制冷或定频模式，让压缩机高速运行，

空调的工作原理(制冷)——冷暖空调

• 它主要是采用了四通阀进行换向。压缩机顶部的高压管【高温130度高压的气态】—–四通阀的上端———-从右侧出来——到冷凝器【散热后变成液态】——–制冷毛细管——蒸发器【由液态升化为气态】——-四通阀的左侧进从中间出来—–到储液罐进入压缩机。【制冷模式四通过阀一般不动作，是默认模式，四通阀线圈不加电】
• 四通阀的上端接高压，中间接低压，左右两侧一个接室内，一个接室外来回切换来实现冷热的切换。

空调的工作原理(制热)——冷暖空调

• 压缩机顶部的高压管【高温130度高压的气态】—–四通阀的上端———-从左侧出来——到蒸发器【由气态变为液态】此时的热气开始散热了——过滤器带四通阀的一般毛细管两端都装过滤器——–毛细管——–由液态变为气态————–四通阀的右侧入———四通阀的中间出来进储液罐——-到压缩机构成回路；
• 四通阀的上端接高压，中间接低压，左右两侧一个接室内，一个接室外来回切换来实现冷热的切换。
• 空调处于加热模式是没法加氟的，如果在冬天想对空调进行加氟，可以将空调调到制冷，并将感温头持续加热，再加氟；

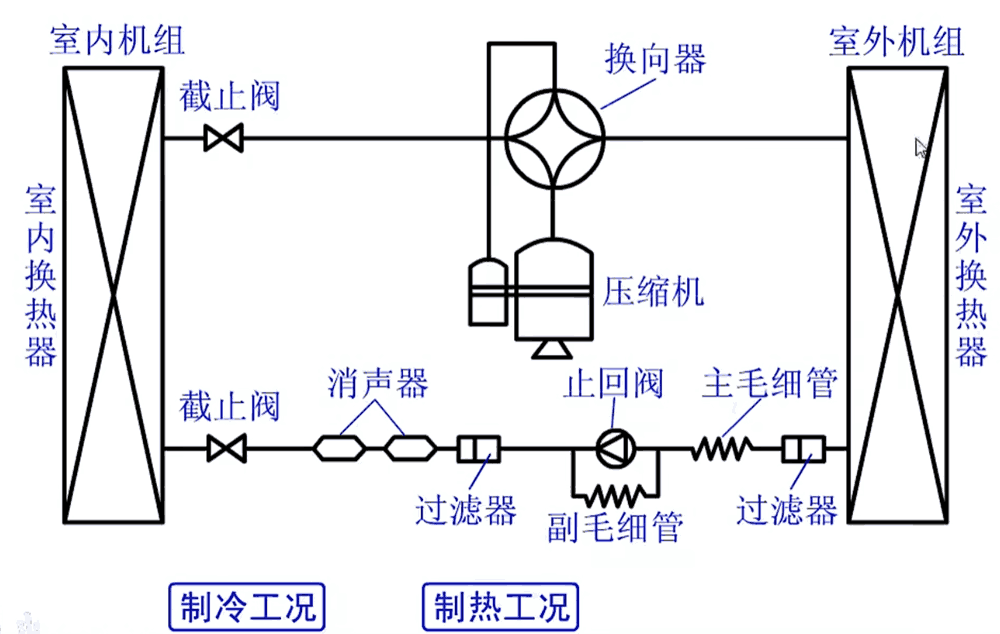

双节流回路分体挂壁机工作原理图

• 制冷工作流程，是经过止回阀

• 制热工作流程，不走止回阀，走副毛细管。

变频空调的室内设备

• 摆叶是一个直流电机，直流负载是直接接驱动的，没有继电器或可控硅；如果负载是交流的需要执行器再接驱动；
• 室内风机有三线的和五线的，室内风机是一个调速电机，它都有一个启动绕组一个运行绕组；
• 可控硅是无极调速，要调多快调多快；
• 通过2003A驱动模块对执行器进行驱动；
• 室外机的控制部分执行器在室内的主板上，所以与室外连接至少有五根线，室外风机、四通阀、压缩机、零线、保护地；【如果是单冷的是四根线，因没有四通阀】

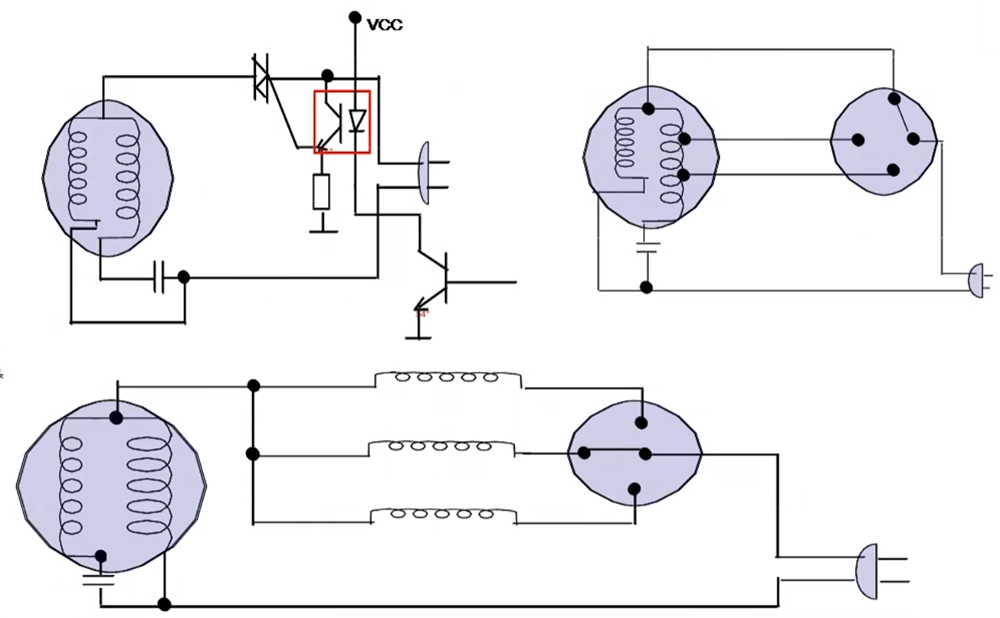

单相电动机调速的种类

• 可控硅的无极调速；
• 带档位的五线调速【如电风扇的档位调速】；
• 电感降压，串入不同的电感【电感在交流电中似纯电阻】，转速不一样实现档位的切换；

空调万能板的修改

• 对于买的万能板与实际不符需要进行修改，如原机是档位的，而买的是可控硅控制的，此时可以将最快档的那根线与万能板的可控硅连接；
• 对于买的万能板与实际不符需要进行修改，如原机是可控硅的，而买的是档位控制的，此时可以将万能板的三个继电器开关进行并联。
• 室外机的风机启动电容就在压缩机附近，而室内机的风机启动电容在电脑主板上【如果买的万能板上没有启动电容或容量小有可能不启动】；

变频电机分为直流变频电机和交流变频电机，如果是直流变频电机有UVW三个粗线和3个霍尔是5个细线，霍尔起到相位检测的作用；但也有的是UVW三线的直流变频电机，它内部通过运算放大器电路进行相位检测；以下是变频空调电路图

1、室内温度传感器；2、蒸发器管温传感器(冬天防冷风夏天防冻结)；3、室外温度传感器；4、压缩机过热传感器；5、冷凝器管温传感器(化霜)

1.5匹以下5K 2~3匹10K 5匹15K —-变化范围2~3K;

室外机主板启动流程

1、220V供电整流滤波通过开关电源转在5V，再通过线性模块转成3.3V给芯片供电

2、芯片得到供电以后进行复位。

3、时钟启振。

4、将EEPROM中的程序调入内存，实现自检；

5、各个功能检测正常后给室内主板一个就绪信号，等待开机指令；

注、由于室内机与室外机的电源是两个独立的开关电源，所以室外机的主板跟室内机主板的通讯不是公共的地，此时就需要光耦来进行中转，也起到了隔离的作用。

两个光耦的供电，是通过火线经阻容降压并整流后48V左右给光耦供电的，所以它的供电回路是L—RC—-D—-N，那一根通讯线与N线构成回路；

整流的输出接大电感再接电容到地，这就是被动式PFC电路。如果与金属壳接触了会漏电电人，所以现在的漏保就是防止这种情况的，而空开是指零火线过流了才跳；

在被动式无源PFC中，因为电流在经过电感时，电压提前电流90度相位。所以在电感上关联一个电容，因为在经过电容时，电流提前电压90度相位。这样就可以中合了。

如果是主动式有源PFC在电感与二极管之间接开关管进行高频振荡，再用小电容滤波就可以了。
