200SMART与1200间Profinet通信

200 SMART的操作

此示例200 SMART作为从站，是被动响应设备，没有添加其它设备的功能，也不显示任何其它从站设备，从站访问V区。1200作为主站是可以添加其它从站，并能扫描到同网段的从站。

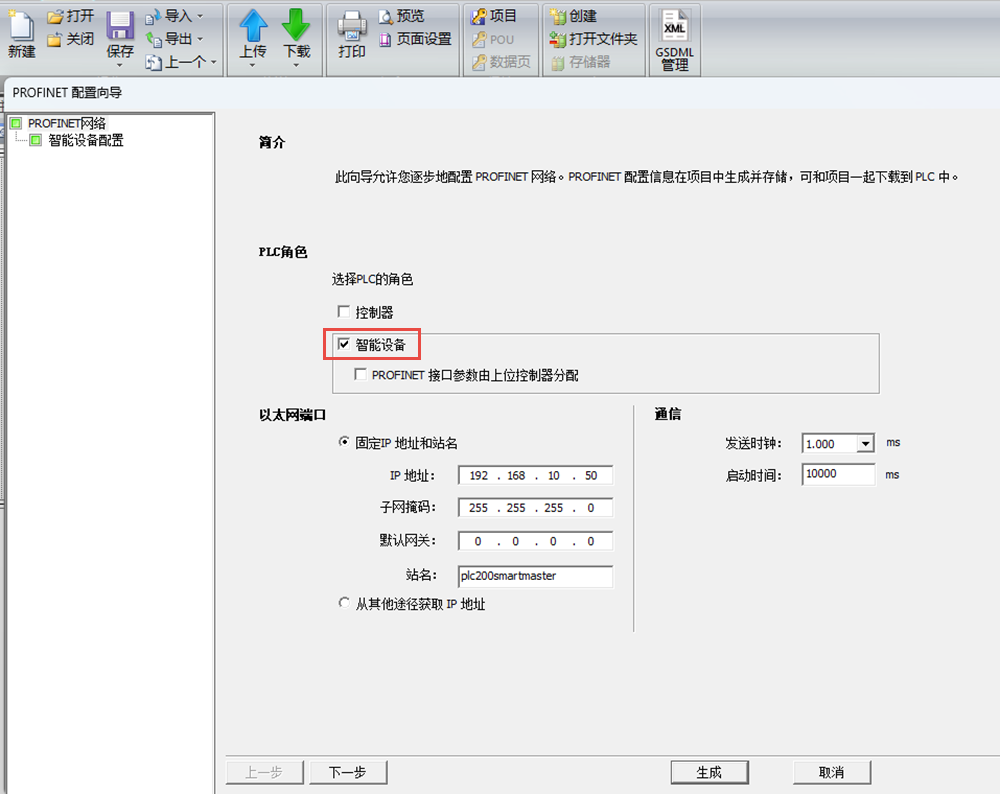

1、在左侧栏中点"向导"—–Profinet——勾选智能设备，并设定IP地址。

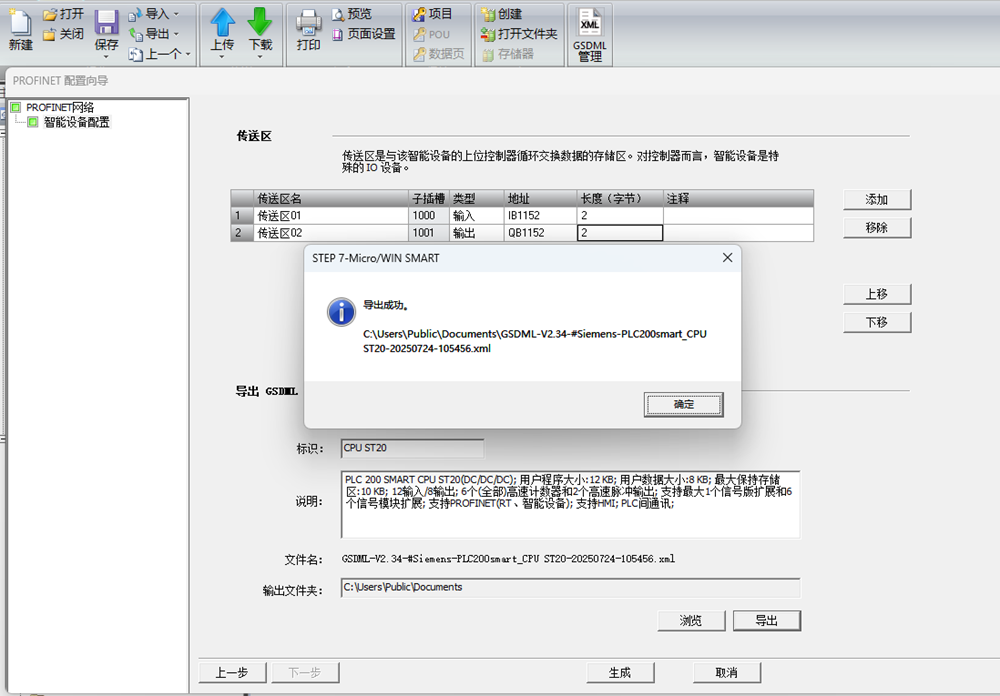

2、点击"下一步"——–"添加"———添加输入、输出变量及变量数量——–"导出"GSD

3、记住导出文件的位置

在博途中的操作

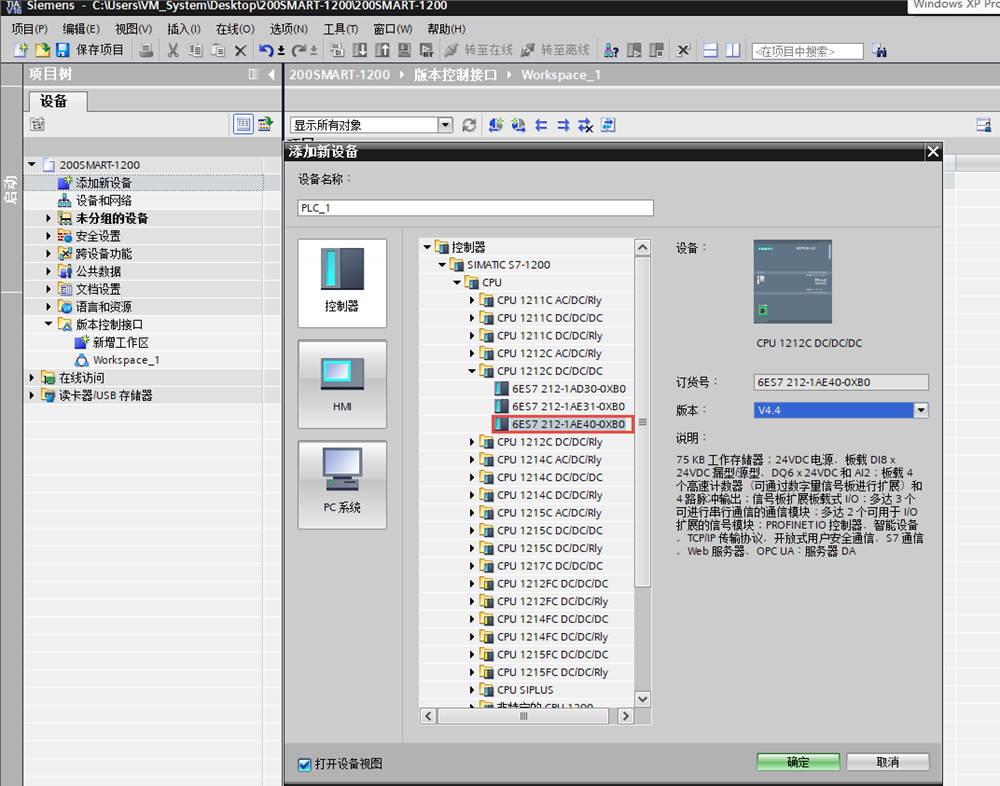

打开博途软件新建一个项目，添加新设备——根据PLC的型号进行组态。

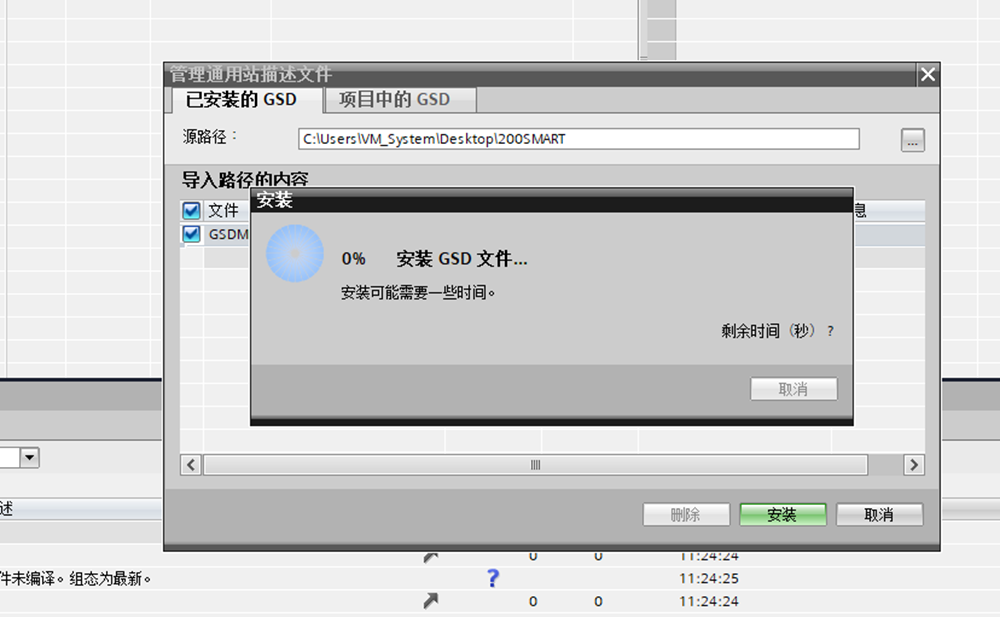

选项——"管理通用站描述文件"—–添加在200SMART中导出的GSD文件所在的文件夹；

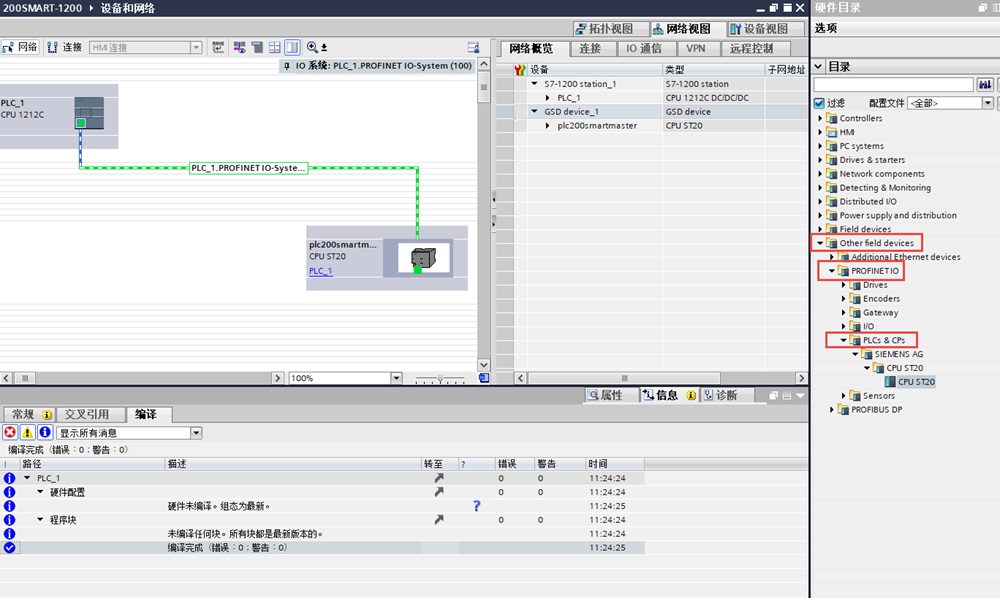

在设备和网络—–硬件目录——Other field devices——-PROFINET IO——PLCs&CPs——-SIEMENS AG——CPU ST20—–CPUST20——拖放到左侧的网络视图中并连线；

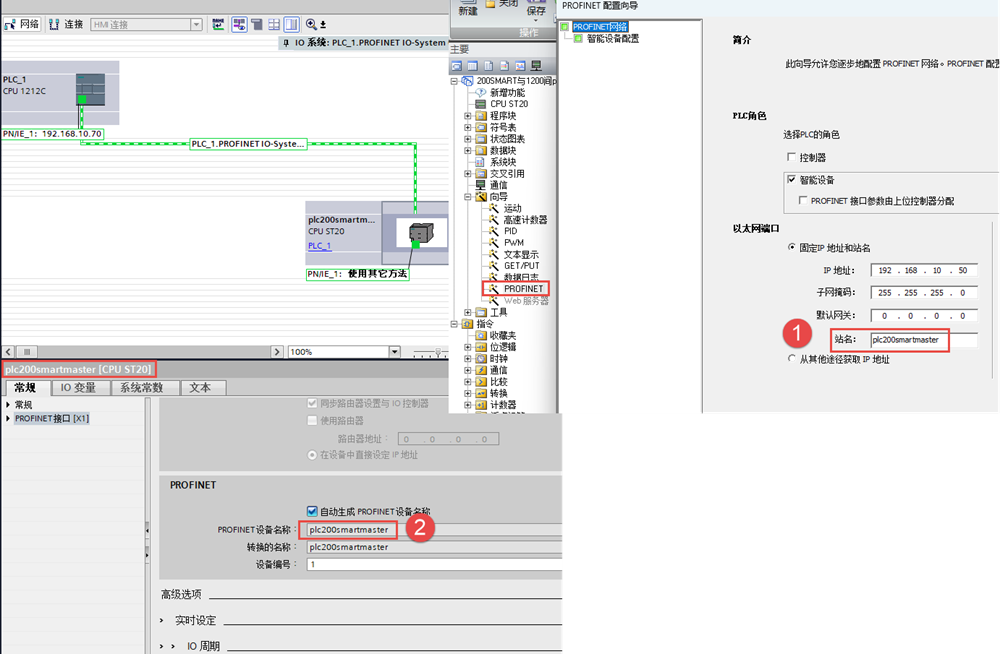

在博途中的"PROFINET设备名"称要与200SMART中的"PROFINET设备名称"一致

在smart中新建一个测试用的监控表并下载到PLC中。

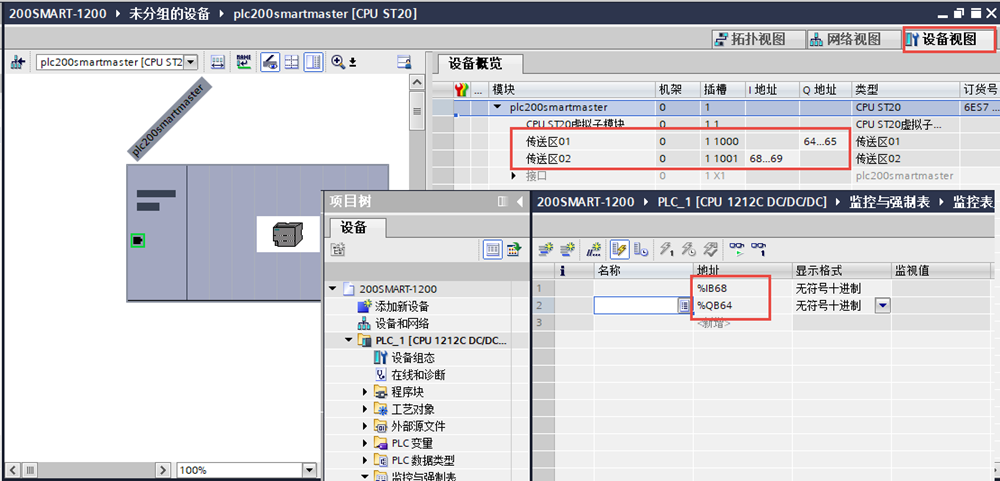

在博途中也新建一个监控表；根据设备视图中的地址进行创建。

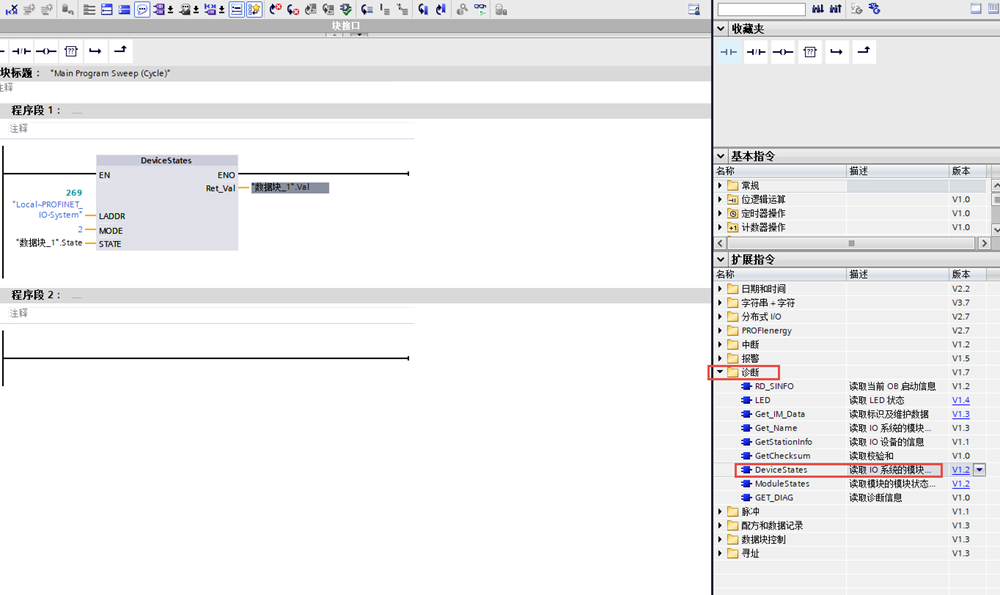

在扩展指令—-诊断——拖放一个读取IO系统的模块，

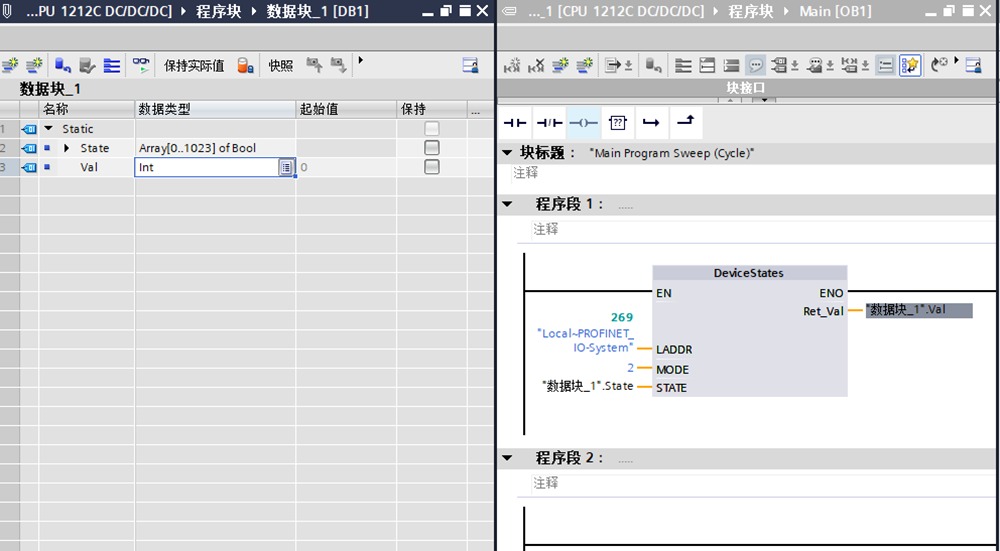

新建一个DB块用于存放参数，并拖放到函数参数中。

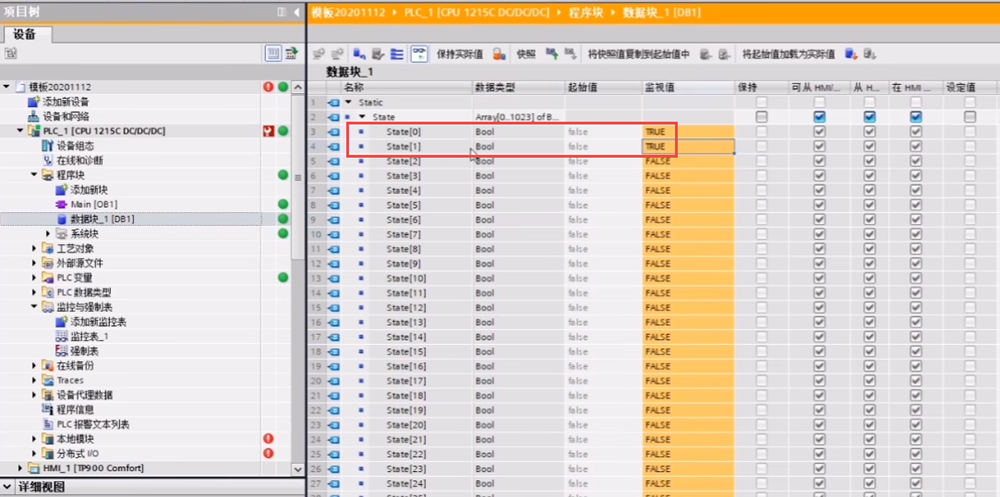

这个块的主要作用是进行设备状态的监测，如果在运行过程中把网络拔掉，就会出现如下的功能码报错，数组[0]和数组[1]就会显示为true

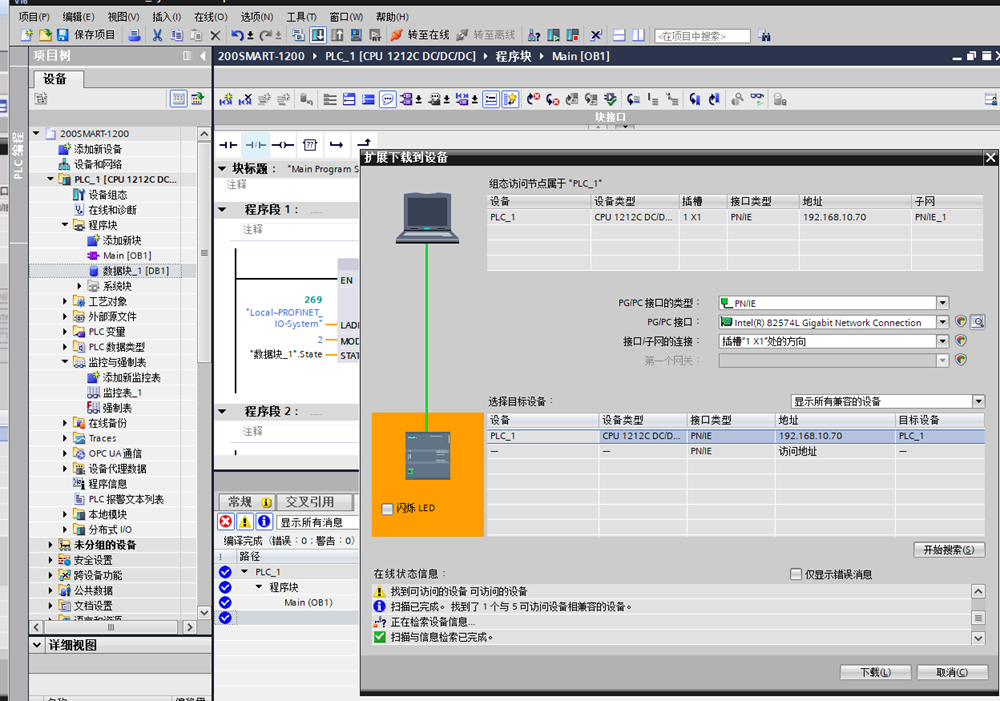

保存编译下载到PLC中

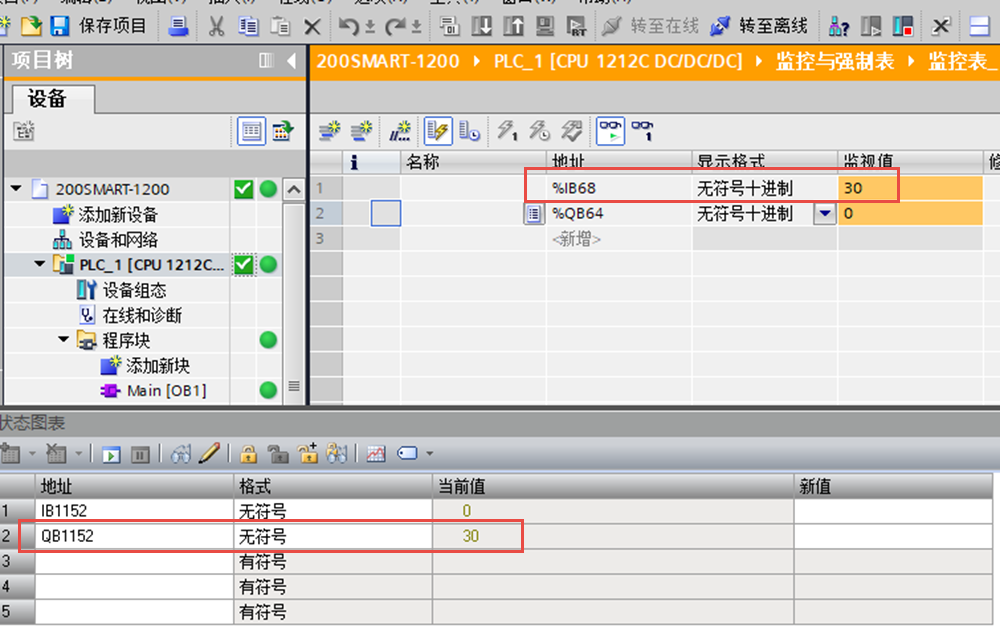

在200SMART中对QB1152赋值，在博途中的输入IB68就得到数据；同理，在博途的QB64中输入数据，在200SMART中IB1152就得到数据。由此说明通讯成功。
