主动式PFC电路原理与应用

1、电容通电舜间相当于一根导线，因此电流产生突变，并且电容上的电流是线性增加的。渐渐电容充满。
2、当电容放电时，电容上的电压随负载
的阻值呈线性变化。
3、电源电流波形与电网电压波形严重不一
致，会使得电网电压波形产生畸变、谐
振，对电网设施造成过流
过热损害
4、通过一些方法，使电流波形与电压波形尽可能一致，就称之为"功率因素效正
5、通过一个大型电感，实现"电流源"功能，称之为"被动式PFC”，也称"无源型"
6、通过一个控制型电路，实现实时控制，称之为"主动式PFC”，也称"有源型"
7、一个电源对电网产生污染似以乎没多大问题，如果干干方个电源对电网产生污
染则不可小视。同时，PFC也可以增加电源输入宽幅与电压输出稳定性。

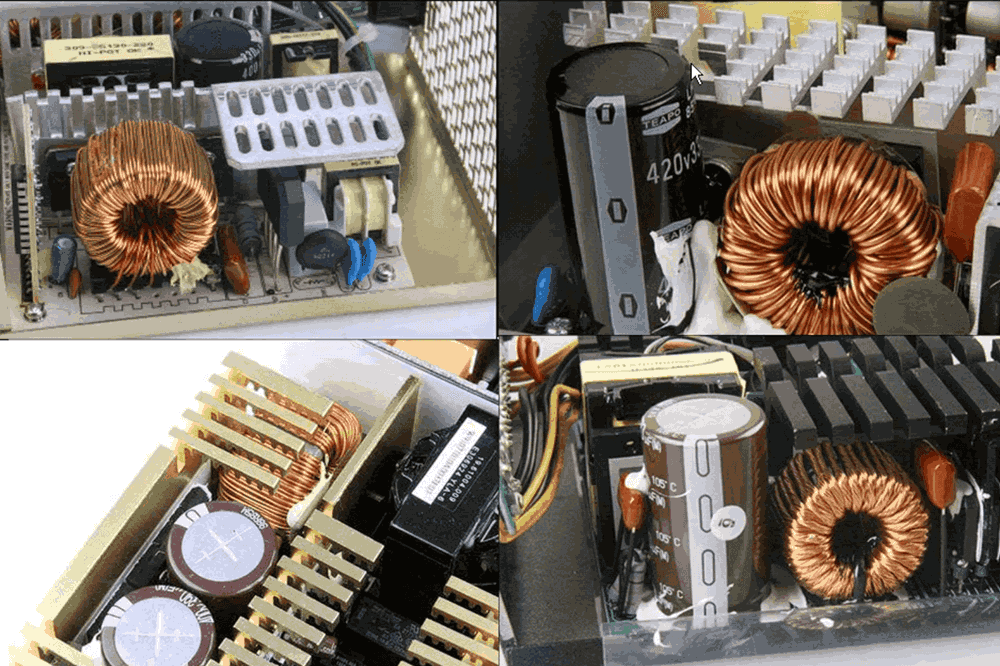

被动式PFC：它是没有芯片的，它有一个很大的电感线圈串联在主电路中；

主动式PFC：是有管理芯片的，可以实现比较精准的控制。它的电感线圈稍小一点；

主动式PFC的电源管理芯片，如CM6800系列，NCP1650系列等；

PFC电路工作的基本原理

主动式PFC电路的控制方式分类

1、电流峰值（临界）模式
2、电流滞环模式
3、平均电流模式
虽然其效正原理有所差异，但从维修的角度来讲，大体上是一样的。

PFC芯片的基本脚位

1、供电：任何芯片都需要供电

2、电压反馈：输出电压通常为380V—420V，一般叫FB、INV、IN、Vsense

3、线电压检测：一般叫MULT、IAC、、VRMS、MOT

4、线电流检测：一般叫CS、ISense、

5、输出：控制开关管的导通截止，一般叫PFCOUT、OUT、GD

6、地线：任何芯片都需要有地构成回路

PFC芯片的特色脚位

1、过零检测：在检测电流达到波谷时，再去导通开关管，以减小导通损耗
一般叫ZCD、ZDC

2、补偿脚：一般VEAO、COMP，居然一般都有补偿脚

PFC工作简图

L6562带有PFC的电源管理芯片,应用于小功率场合

UC3854带有PFC的电源管理芯片,应用于大功率场合

在电路板上快速区分 正激式（Forward） 和 反激式（Flyback） 电源，可以通过以下关键特征进行判断：

反激式：

• 变压器较小
• 若MOSFET的 漏极（D）直接接变压器引脚，源极（S）接地 → 反激式。
• 二极管+电容，无电感，仅整流二极管和滤波电容
• 小功率（<200W），多路输出，输入电压范围宽（如85V~265V AC）

正激式：

• 变压器较大且输出有大储能电感
• 若MOSFET的 漏极（D）接输入电压，源极（S）接变压器 → 正激式。
• 二极管+电感+电容，必有一个 输出电感（续流电感）
• 中功率（100W~500W），单路高压输出，输入电压较稳定（如12V/24V DC）

SG6561电源PFC电源芯片

将MOT脚串电阻到地，这是将其设一个固定值的电压，通过4脚CS采集的电压，与这个设定值的固定电压比较 ，如果大于就是过压了。【大部分都是用实时检测电压】



PFC高压输出的计算

• 311V电压经R4、R6、R7分压后电压55V——-经稳压管以后就剩下31V了——GS极大于导通电压，DS也就通了；
• 通过手册可知INV的内部参考电压是2.5V基准，R1、R2、R3、R5进行分压，INV节点电压是2.5V，这样也就计算出HV是393.6V；

• 整流桥后面接小容量的电容，它一般就是主动式的PFC电路；
• 在待机的时候PFC电路是不会工作的，

注：NCP1653的FB特殊电压反馈，它不同与其的电阻分压的方式反馈，而是通过电流的方式；通过手册查询得到FB的参考电流值是200uA也就是0.2mA；电阻的总值是1920k，可得电压为1920*0.2=384V，也就是只要电压不超过384V就不会过压保护；
