推挽电路

推挽电路简介

推挽电路一般在ATX电源和一些充电器上使用的比较多。

推挽电路简化图

特点：

• 变压器的初级都带有一个中心抽头，上端接一个开关管，下端接一个开关管；
• 这两个开关管是处于反向状态，同时只有一个处于导通；
• 这两个管子可能是NPN或PNP或一个NPN一wh PNP，不过场管效果更好。
• 上下管都并联一个保护二极管。
• 负载需要直流时一般采用全波整流。
• 线圈的初级不能加肖峰吸收电路；

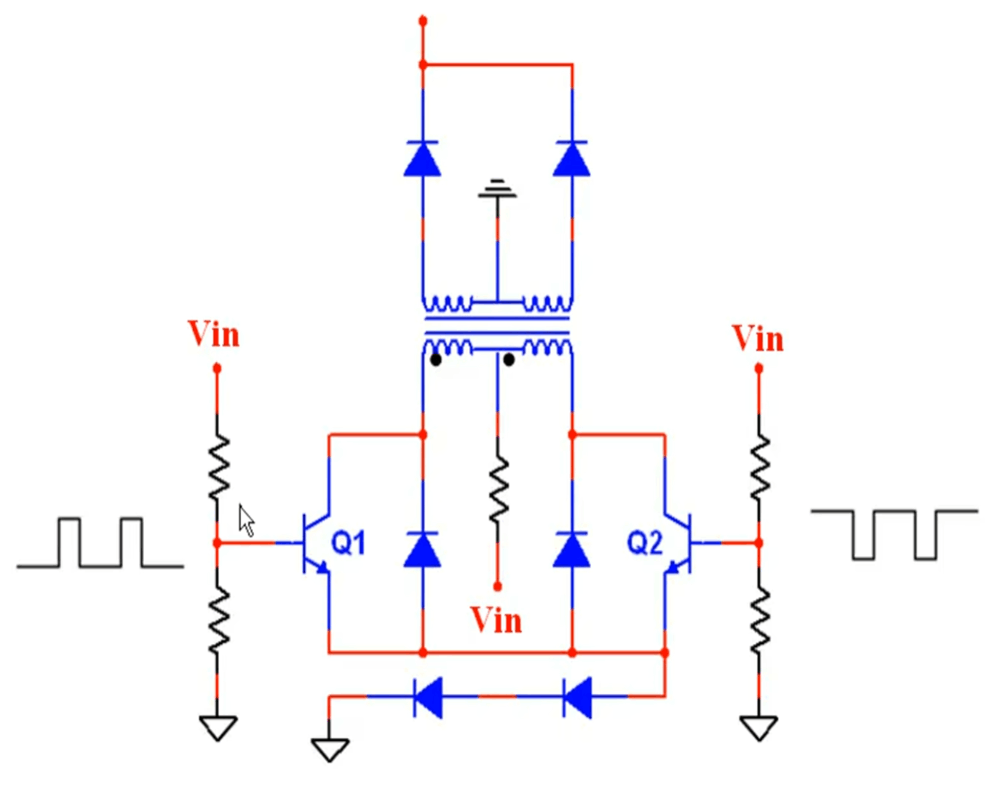

更加完善的推挽电路

特点：

• 每个上下管子的基极都用上拉和下拉电阻的外部供电来推动，这样能减轻芯片的驱动力，以免芯片发烫。
• 输入波形要求全部一样，上下拉电阻的Vin也要一样，上下拉电阻的阻值也要一样，上下两个开关管的型号参数也要一样；
• Q2发射极串两个二极管到地是为了防干扰，这样以来在Q2的基极只有提供大于1.2V的电压Q2才会导通，这样电路会稳定一些；
• 负载需要直流时一般采用全波整流。
• 线圈的初级不能加肖峰吸收电路；
• 适用于低电压电路，因为线圈初线不能加尖峰吸收电路，开关管的耐压就比较低了。

尖峰吸收电路

尖峰吸收电路图

• 当线圈的初级处于充磁的过程，开关管导通；此时是310V的导通电压；
• 当开关管截止后线圈的初级处于放磁的过程，此时是下正上负，与电源的310V串联了，此时开关管的C集就有了620V的电压；
• 当620V的一瞬间电容是相当于导线的，此时相当于线圈的初级与二极管并联了，也就变成了0.7V了；这样开关管的集电极也就成了310.7V，有效的保护开关管的击穿。
• 当电容充满电以后，也就不工作了，此时与之并联的电阻对电容进行放电，为下一个循环周期做准备。
• 推挽电路的线圈的初级不能加肖峰吸收电路；
• 开关管所需耐压值 1.3*(2Vin)也就是输入vin 311V那么则需要耐压值为808.6V
• 推挽电路一般应用于低电压大电流的场合，功率小于500W；

推挽电路常见故障
