逻辑电路芯片检修方法

逻辑电路芯片检修方法，电阻扫描法是在电路板上有很多的数字电路芯片，数字电路的损坏表现大部分是芯片的输入输出引脚对地短路，万用表蜂鸣档黑笔接地，用红笔去触碰各个引脚 ，如果响可能是短路了。同理再用同等方法将红笔接VCC黑表笔去碰各个引脚，再测一遍，如果响可能是短路了。

电平测试法，测得每个引脚的电压，如1A是5V，1B是0V测1Y应是5V如果是0V测说明是坏了，是根据框图的输入输出逻辑来判断的。一般是比较简单的逻辑芯片，如果是比较复杂的时序电路那就没法测试了。

功能测试法，是将芯片拆下来，通过电脑读出芯片内容以此判断其好坏。

电阻对比法，对于Q0~Q7这8路都是一样的电路结构，那么它对地的阻值就应该是一样的，否则就是坏了。【得拆下来测试】

反向二极管电压对比法，在芯片框图中如果有二极管就应有二极管特性，测其反向二极管的值就可以判断其好坏。

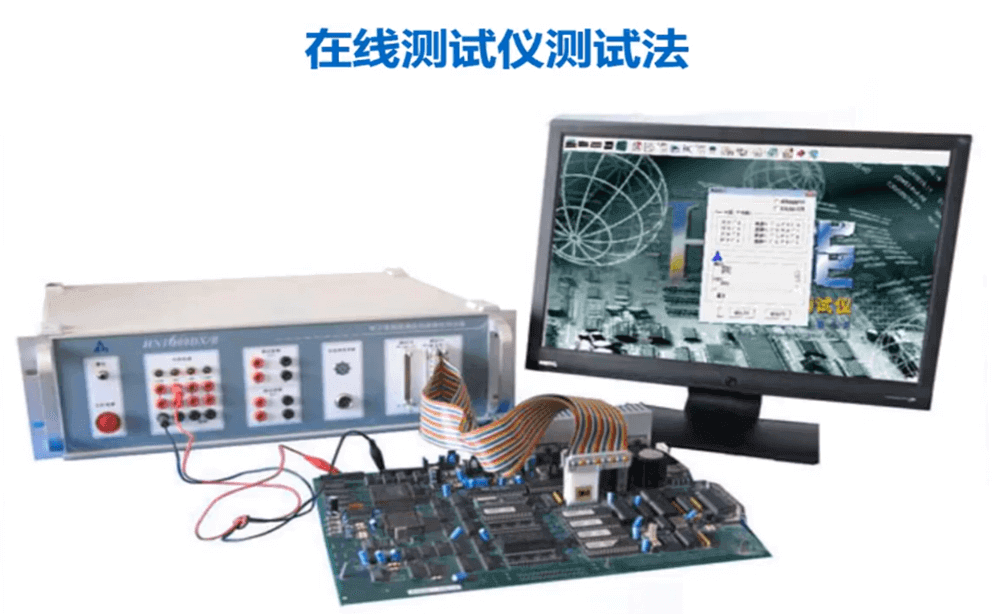

在线测试仪的测试方法，现在这种方法已经过时了，以前元件多数是直插元件。通过机器发测试代码来判断芯片的好坏。现在多数的板子用的是贴片元件，这种设备已经不再适用了。
