曲轴、霍尔传感器及AD模拟原理及功能

磁电式传感器,曲轴磁感应的电压有时会很高,有时会达到几十伏,通过并联多个电阻进行耗能,再通过电阻限流滤波送到32,33运放的比较端通过31脚输出方波。

传感器分为光电、磁电、霍尔三大类。

霍尔传感器分为线性和开关两大类,开关又分为正触发,负触发,锁存式三种;
霍尔传感器输出只负载接地,输出的电平高低由上拉电阻提供,拉到多少伏随意。
常规霍尔传感器好坏判断,在正负极通5~12V的电情况下,将传感器接触磁铁,如果输出out端与地之间的电压为0V则霍尔传感器是好的。

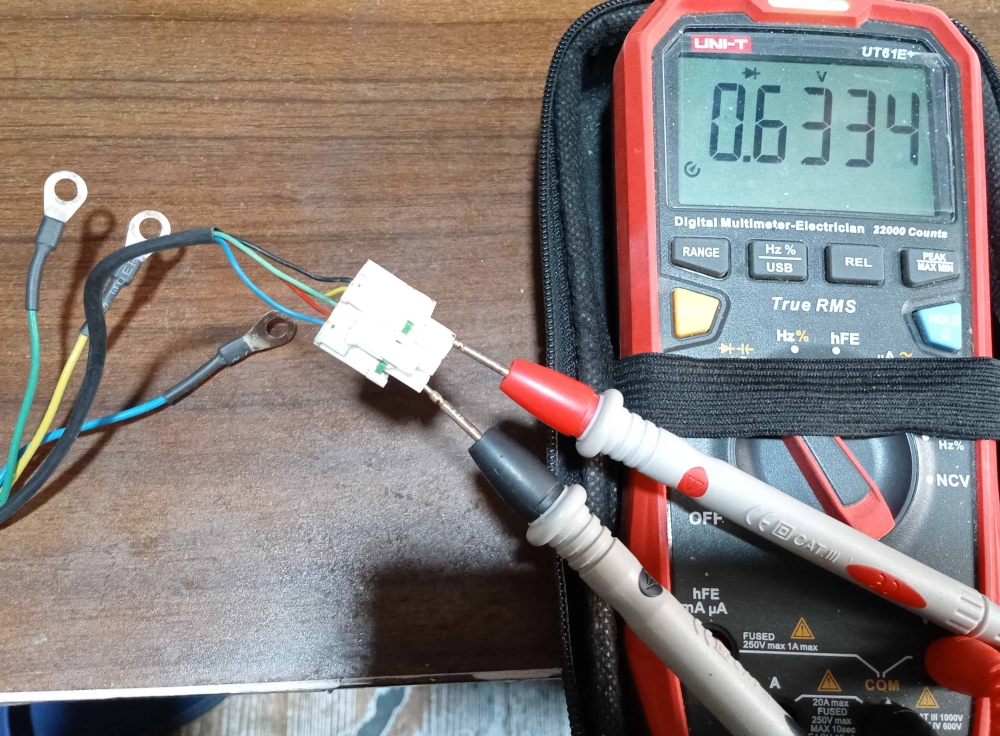

不知道传感器是霍尔的还是磁电的,霍尔的内部是一大堆电子原件,CE间有二极管特性,万用表20K电阻档测量CE是不通的,Out是有上拉电阻的,通过阻容滤波进单片机;如果是磁电式的内部有电阻,正反测都一样,没有二极管特性,通过电阻降压电容滤波后输出方波直接进单片机;

AD模拟量基本原理【经典光柱仪表电路】而现在实际电路中,8位的AD转换成00~FF也就是将0~5V的电压分成精度为256份;所以每一位就对应了0.0195V

将光柱显示的电路转换成二进制编码。当时钟为低电平时,将比较器的输出都读入到D触发器中【锁存起来】,当时钟为高电平时,将比较器中的数据都输出给异或门电路;

异或门电路,相同出0,不同出1的特性;

将A/D转换器将输入IN0~IN7的0~5V信号转换成8位D0~D7输出的二进制数据,0V~5V变化转换为00000000~11111111的变化;

ADC的三根线,地线断了,显示FF 最高电压5V;火线断了显示00,显示最低电压0V;信号线断了或者地火都断了也就悬空了,显示乱码;

模拟信号标准接口

当电阻的分压比是1:2时这样5V的2/3就是3.3V进入AD口;

线性霍尔传感器在没有磁场静态时输出2.5V;磁铁以不同的极性靠近时,如S极靠近由2.5V逐渐变大;如N极靠近由2.5V逐渐变小;

进气压力信事情:如果是5V的CPU打开钥匙的压力是3.5V~4V;如果是3.3V的CPU打开钥匙的压力是2V左右;12V加1M大电阻进行上拉防止压力传感器的信号线断路而悬空状态,如果断线数据会乱跳,而通过12V加1M大电阻和10K电阻和电容滤波后进入CPU使压力值FF达到最大而报故障。【加1M电阻是防止电流过大,影响到压力传感器信号,虽然电压高但经大电阻以后电流很小,只要向压力传感器上一插入,电压一下就掉下来了】

传感器的测量是不能拔下传感器来测量,都得在线测量。

节气门位置信号:如果节气门信号线断则节气门信号线会上升到12V,从而CPU报故障。

前痒、后痒传感器的工作流程,5V经电阻分压后得到0.45V的电压,前痒、后痒传感器在0.45V的基础上上下波动。正常情况下前痒传感器变化的快,后痒传感器变化波动很小;

水温传感器:当水温传感器达到高温以后上升就很缓慢了,也就不准确了。所以后期都使用双峰型水温信号;三极管基极的上关断电阻和下发射节正向偏置电阻;当CPU出1时三极管不通;则3K和300欧分压再通过滤波进入AD; 当温度升高到一定程序电压降到一个点后,CPU出0则三极管导通,将3K电阻短接了,AD值就上去了。

模拟量的上拉电阻或下拉电阻,阻值一般比较大;而数字量的IO的上拉电阻和下拉电阻阻值一般比较小;
