电阻、电容、电感

电位器及电位器的符号

压敏电阻【20代表压敏电阻的直径20mm,D代表圆形,耐压470V,K误差】,压敏电阻超过耐压值就击穿导通。正常相当于没有它。所有有压敏电阻的前端一定要有保险管。压敏电阻击穿后保险就爆了。

压敏电阻用万用表欧姆档20M测不通就是好的。电阻误差允许代码。

气体放电管【测量不通就是好的,可重复利用】

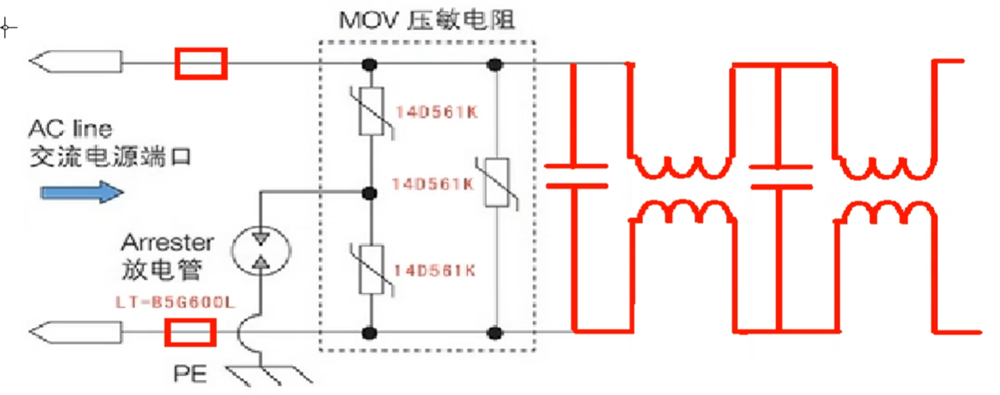

压敏电阻与气体放电管在实际电路中的应用示例。放电管在中间两端有压敏电阻是因为不确定L还是N被击中,从而进行放电。

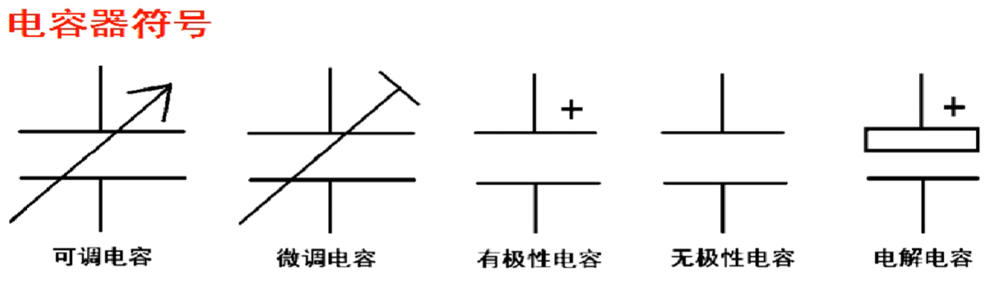

电容的符号

瓷片电容、独石电容、贴片电容【容量小】、电解电容【万用表欧姆档测量,低电阻档位充电电流大所以充电也就快】

贴片电容内部结构

钽电容,不怕高温,是固态电解质。有杠的为正极。

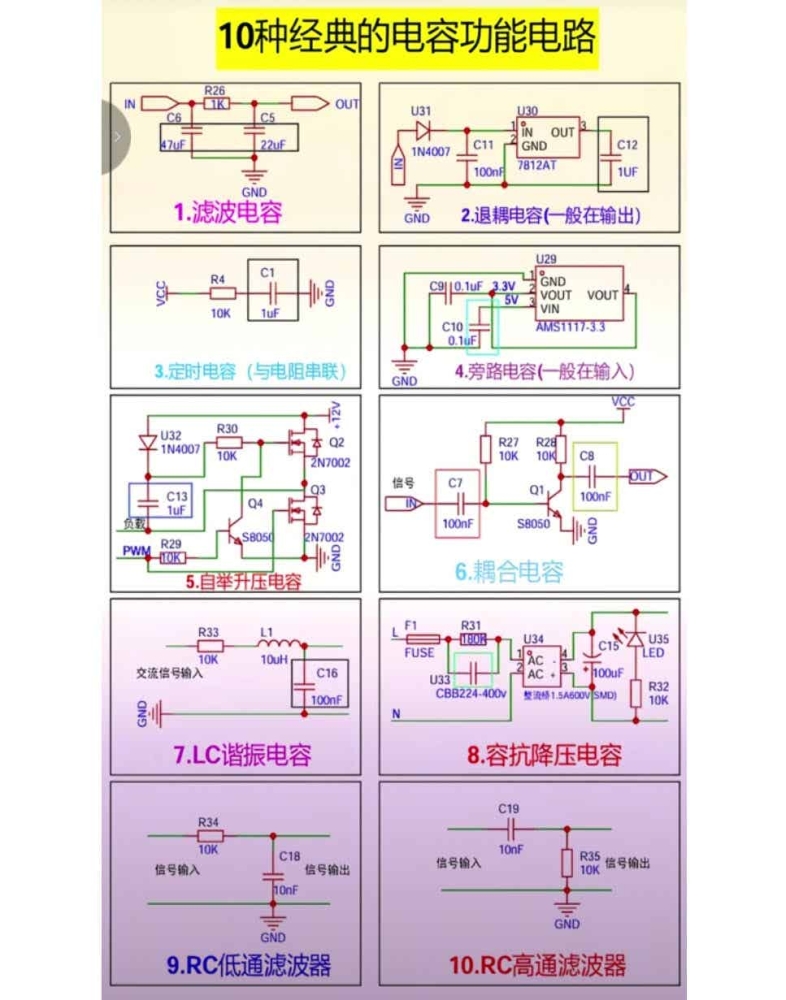

电容特性:【1】电容通电瞬间等于短路;【2】电容通交流隔离直流;

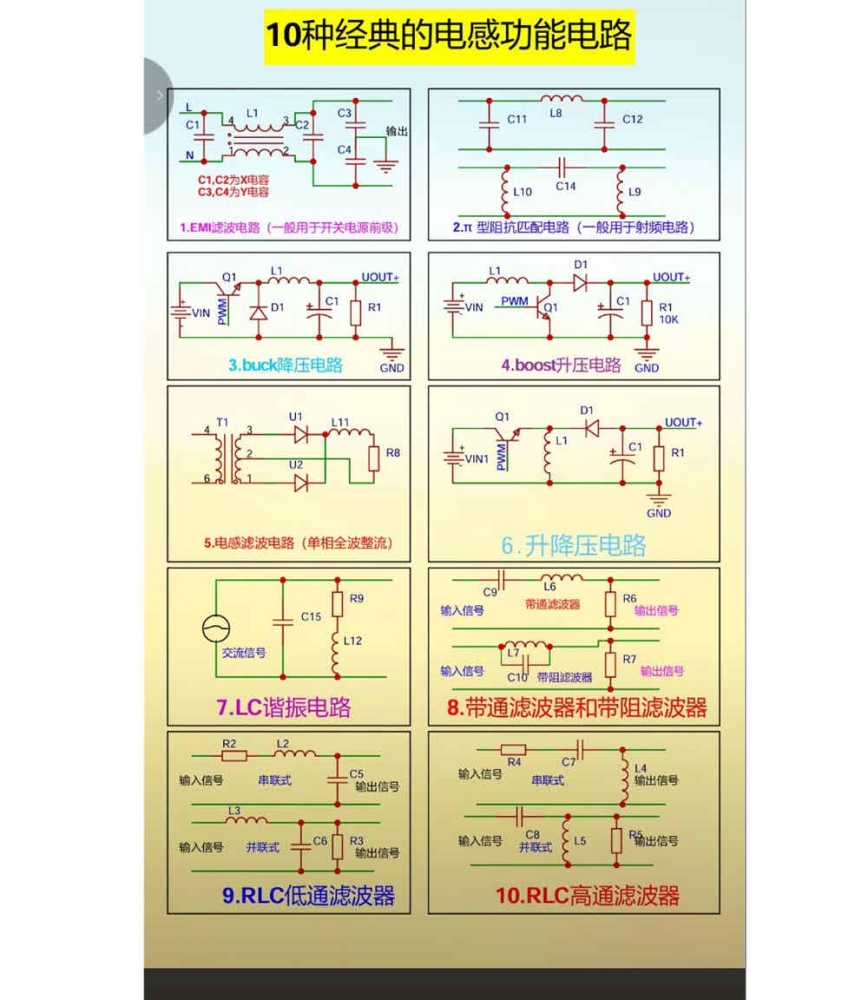

1、磁铁由上向下运动,磁场逐渐增加,线圈切割这个变化的磁场的磁力线,并产生感 应电压,极性上正下负 ;2、当磁场由线圈中心向下运动时,磁场减弱,线圈切割这个变化的磁力线,并产生电压,上负下正。

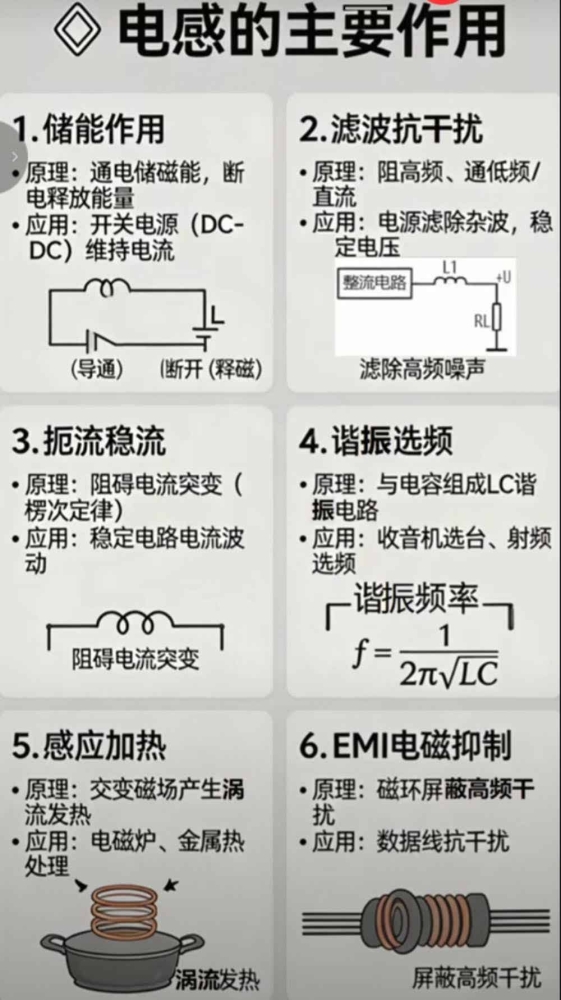

影响感应电动势大小的因素:1、线圈的电感量(匝数);2、磁场的强度,磁场越强感应电压越高;3、磁场变化的速度;4、线圈特性:通直流阻交流;
