半桥式494自激式开关电源

有一个大主变压器线芯较粗可以走15A的大电流，是主变压器，还有一个横跨热地与冷地部分的小变压器，叫驱动变压器，也叫推动变压器，激励变压器。是通过驱动变压器来直接驱动两个开关管的占空比来实现稳压的目的，所以没有光耦的，因为不是通过光耦来稳压的。

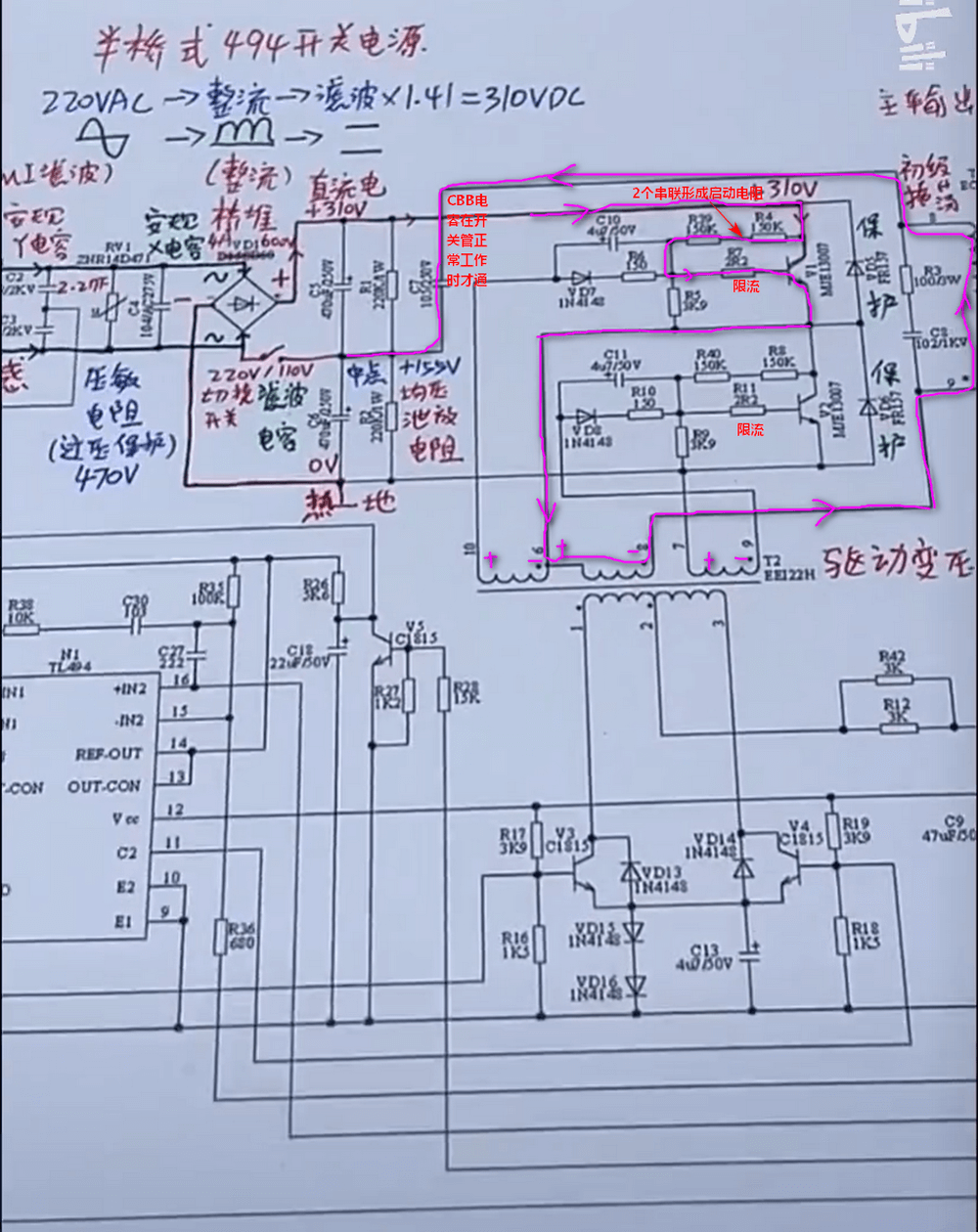

通过启动电阻启动过程，半桥式两个开关管是轮流导通的，不能同时导通，如果同时导通就短路了；310V经上桥的C极经两个电阻串联形成启动电阻，经限流电阻经开关管的B极到E极，再经驱动变压器的线圈再经主变压器的初级经过CBB电容到负极。

半桥式的工作特点：上管的集电极接310V电容的正极，下管的发射极接地；每个开关管的启动电阻作为上偏置，也有下偏置，上管和下管是对称的。

通过300K启动电阻启动的上管基极上只有1mA的启动电流，让上管微导通在驱动线圈上产生一个大电流加速导通。让上管导通程度加大。驱动线圈产生的电动势经加速电容C10到上管的B极使上管迅速饱和导通。

注：为什么线圈产生的电动势走C10加速电容而不走VD7，R6电阻。因为产生的高频交流电动势对电容是直通的没有阻碍。当加速电容C10充满电以后上管也就关闭了，因为加速电容C10给上管的B极一个负电压。

C5，C6两个大电容，C5工作时当上管导通时主变压器的线圈是上负下正，当C6工作时下管导通主变压器的初级线圈是上正下负。这样循环交替产生交变磁场，从而推动次级的输出。

注：在线测量电阻只能小不能大。

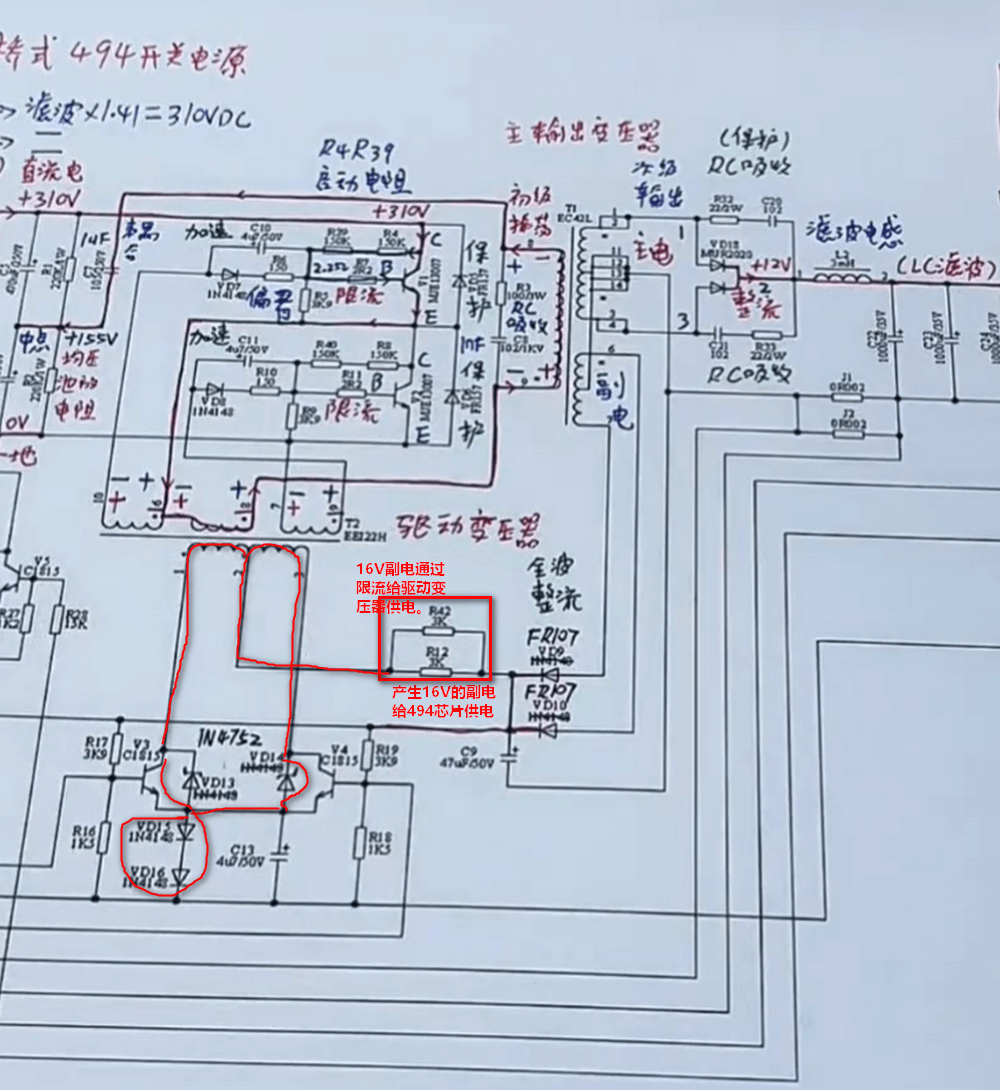

全波整流，是两个线圈的叠加输出的电压。中心抽头与冷地相连，假如上线圈能产生1A的电流，下线圈也产生1A的电流，这样全波整流后就能得到2A的电流了。效率很高。

通过全波整流的16V副电，经过限流后给驱动变压器供电，副电16V还给494芯片供电。

当494芯片的12脚来了16V的电压以后，其内部的基准电源通过14脚输出一个标准的5V电压。
