三端稳压ic的恒流应用原理

三端稳压ic是怎样实现恒流的，三端稳压实现的恒流电路简单，常见的外观及封装形式。

比如78系列的三端稳压IC，1脚进3脚出，中间2脚是接地；输入的电压是不稳压的，而输出的电压是稳定的。

三端稳压IC LM117、LM217、LM317系列它是1脚接地2脚输入3脚输出。也是输入的电压是不稳压的，而输出的电压是稳定的。

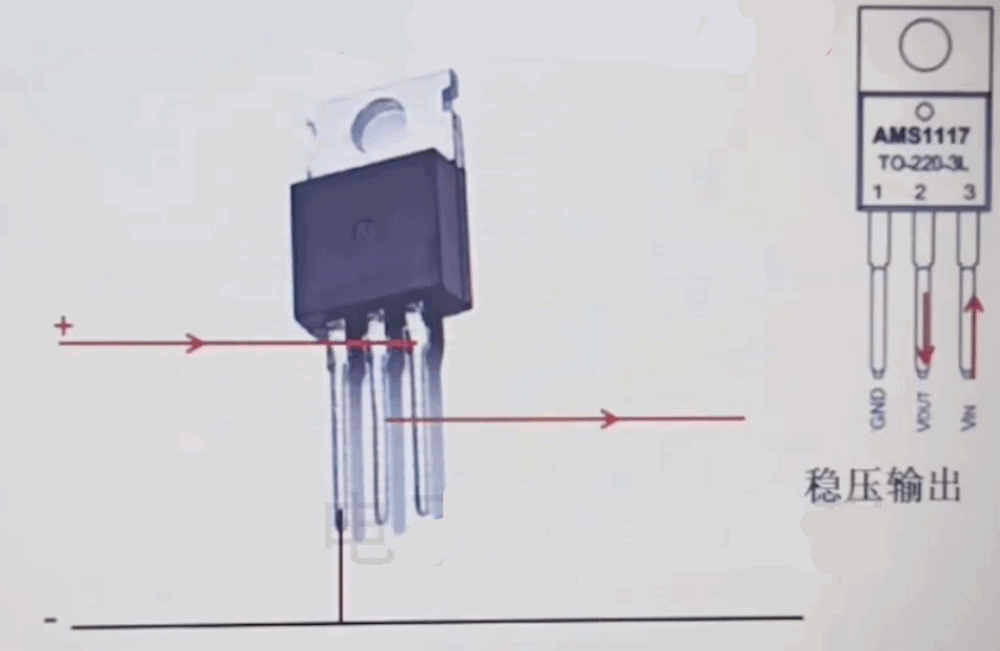

三端稳压IC 1117系列有比较低的压降，可以输出比较低的稳压值，较适合在恒流电路中使用。它的1脚接地3脚输入2脚输出；希望：耐压高，压降小，输出电压低，这样恒流电路本身的消耗就会很小。

下面以7805为例来说明是怎样实现恒流的。当输入的电压是不稳压的，而输出的电压是稳定的，这样在电阻两端就有稳压的电压和稳定的电阻就会有稳定的电流，

以7805三端稳压IC为例，三端稳压块输出50mA的电流，以圆圈出的恒流电路会输出50mA的电流，这样负载不管是在正极处还是负极处都是约为50mA的电流，就算正极处和负极处都接上负载也能达到恒流的作用。前提是输入的电源电压要合适。

使用1117系列这两个缺点也就会减小很多，但是也有一个缺点就是耐压比较低上限为15V,最大为20V实际应用中最高不要超过15V
