三端稳压iC块1117在高电压电源的恒流应用

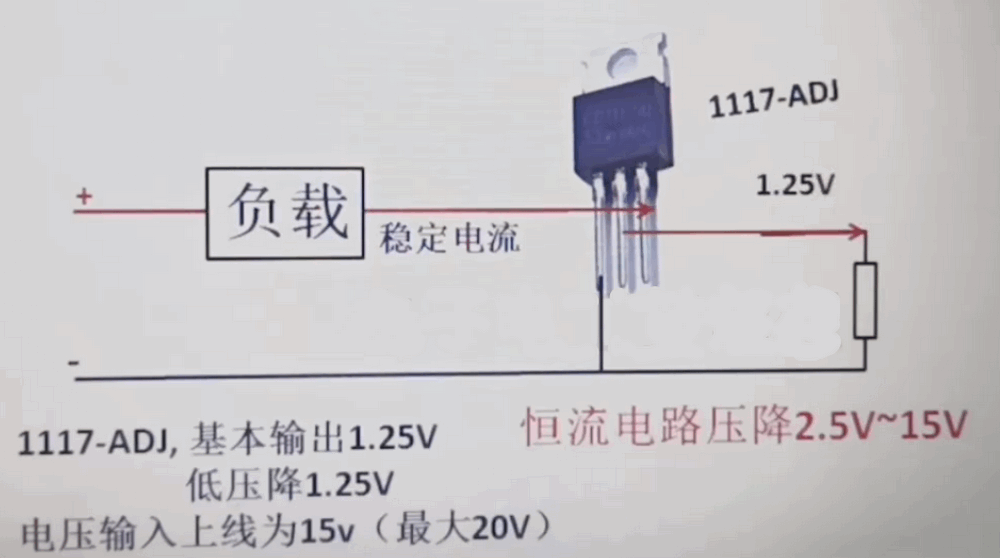

1117后面加ADJ表示是专用于可调电压稳压集成块，它的输出最低电压1.25V，此进电阻上消耗的功率就比较小了，集成块1117最低输出1.25V，而集成块1117自身的最低压降也是1.25V，所以在这个恒流电路中最少消耗2.5V电压。

此集成块1117的缺点是耐压比较低，输放电压上限为15V，实际应时不要超过15V

恒流电路分得的压降在2.5V~15V之间；所以电源输入的电压应是负载的压降+(2.5V~15V)，集成块的耐压决定了输入电压的可变范围。集成块1117耐压高可以输入更宽的电压范围。

集成块7805它的功消耗比较大，但是它输入的电压范围也比较宽；

在恒流电路中1脚不是接GND，它可以接到恒流端。通过恒流的电流就可以计算输入的电压变换范围了。在恒流电流的情况下，负载有10V的稳定压降，输入端就有10V +(2.5V~15V)

总结：用三端稳压IC来实现恒流输入电压不能太高，也不能输入电压范围太高；
