常见芯片维修关键点位

一些高端的主板都有很好的保护电路，其中保护二极管，不管是正测还是反测都是不通的，只有当通过的电压超过规定的电压值时就导通了，米白色的快速熔断保护就断了。

此处的防反接二极管旁边有两条细线连接着，这两条细线连接后面的控制芯片，来检测经过防反接二极管的电流是否正常。

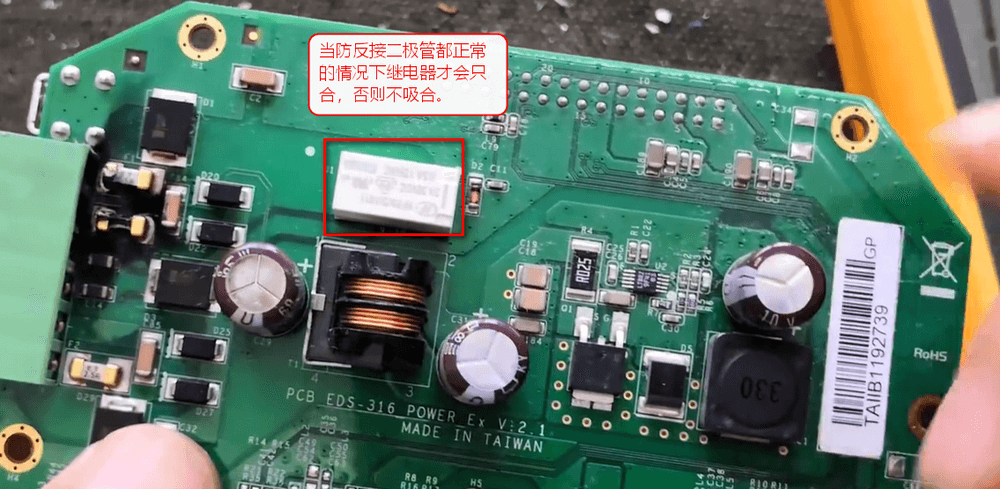

当防反接二极管都正常的情况下继电器才会吸合，否则不吸合。

海康硬盘录像机的电源分配管理芯片，此芯片经电逐级分下去，分别给CPU，内存等分别供电，可以直接用可调电源供5V让其工作。

POE交换机检测POE受电芯片，当有POE接入时此芯片触发。

将电源输出与CPU供电端通过J9，J4分离，一端是供电端一端是CPU端。

电源板通过直接给控制芯片加电的方式来触发四路继电器工作，来查看故障是否解除。

当芯片缺少某一路供电时，可以加装小电路板来解决

当不知道有几路电压输出时，可以看电路板上有几个电感，因为输出基本都是经过电感产生。电感的输入一般是MOS管的漏极给定，电感的输出经电容滤波。通常有2.5V 3.3V 5v EMCC的1.8v DDR的1.5V 主芯片的核电1V或0.9V

测CPU周围的输出电容或排阻是否有短路。一般是输出到屏或其它芯片。则芯片方向的是红笔接地，黑笔去触碰。

丝印R1和3401是可以通用的MOS管

双层USB口，有一层不读盘的故障，2153电源管理芯片，负责USB供电的，6脚输出5V给电容，然后给USB供电。在线测输出只要不短路，而6脚没有输出，则换2153芯片即可

三合板常见声卡卡顿问题，一般是6228芯片【15V15W】或52050芯片问题，如果不是单独18v供电，经常出现声音卡顿问题。可以使用3100D2芯片26V20W来代换，如果不是芯片的问师查周围的四个电容是否有问题。

常用维修电路技能要点

序号	功能	作用
1	单片机的工作条件	供电、时钟、复位电路。
2	驱动电路	所谓的驱动电路也就是开关，芯片输出一个信号经电阻限流，至三极管基极或场管的G极。
3	在电路板的接口有接继电器，传感器等	它的前端应有运放芯片处理电路，对采集上来的信号进行比较运算放大等处理。
4	对芯片测对地值	万用表二极管档，红笔接地，黑笔测芯片各引脚值应在400–700之间。
5	输出电压高	检查431和光耦组成的反馈电路（光耦和431一般同进使用）
6	继电器驱动电路	一般是由芯片ULN2803达林顿复合管来驱动的。
7	稳压电路	对于一些电路板给24V或12V等就能工作，而且周边有大面积的电容。一般都是稳压电路。
8	检测电路	有运放或比较器一类的电路一般是检测电路。
9	TVS瞬态二极管	双向TVS二极管是测不出对地值的。
10	肖特基二极管	如果是肖特基二极管对地值几十到100多还得反向测一下对地值。一般只有显示0才是短路。
11	整流	二极管的负极与电容的正极串联形成整流。再通过电容滤波就可以用了
12	充电器防反接电路	对于一些充电器带有防反接电路。如：48V充电器，可以将可调电源调到30多V，正极接二极管正，负极接二极管负。现并接一个电子负载【如调至3A】；此时充电器应能正常充电。
13	TVS瞬态二极管	它如果与电容并联一般是起到保护电容的作用。
