电源模块恒压恒流可调电源模块

1800W 40A升压电源模块恒压恒流可调电源模块12-60V输入升压到12-90V输出；

本产品的功能特点：

1.使用优质的材料，质量有保证

2.采用风叶式散热，散热效果非常好，输出功率更高
3.温控风扇，采用液压轴承风扇，在噪音和散热方面取得了很好的平衡。负载较轻时，风扇不转动。负载温度达到60度左右后，风扇自动转动。可有效降低噪音，延长使用寿命
4.主功率管保温板采用优质氧化铝，导热系数是普通保温垫的10倍
5.超大尺寸硅铁铝磁环，采用四根1.2纯铜漆包线，发热量低，效率高
6.具有恒流功能，可用于汽车电瓶升压、电池充电等

工作特性:
输出功率:1800W
输入电压范围:10V-60V
输出电压范围:12V-90V
输入电流:40A
输出电流:22A
转换效率:48V转60V8A(981%)
48V至72V 8A(98.1%)48V 84V 8A(97.6%）
充电调节: 10%至50% 充电 (72V 输出)
温度系数:50%负载
纹波和噪声:20MHz带宽(48V-72V 4A)100mVp-p
开关频率:VIN=48VVO=72V 4A(110khz)
空载电流:VIN=48VVO=72V(18mA)
输入反向保护:是
存储湿度:95%
工作温度:-20 65°C
存储温度:-40 125C
工作时温升:48V至60V 5A(45C)
过热保护:60°C
接线方式:输入、输出(无焊、接线端子)。
散热方式:强风冷外观

电压调节:
在接通电源空载的情况下用一字螺丝刀调节输出端V-ADJ”电位器 (下图有标示) 顺时针调大，逆时针调小) ，由于输出电容容量较大，输出电压由高电压调往低电压时反应会比较慢。建仪调节的幅度小一比。默认输出电压调到19V

电流调节:
逆时针调“CCA-ADJ”电位器30圈左右，把输出电流设定为最小，接上LED蓄电池等负载，顺时针调“CCA-ADJ”电位器至您所需的电流。用于电池充电的把电池放完电后，再接到输出，调CC A-ADJ至您所需的电流，用于充电时一定要用放完电的电池调才准因为电池剩于电量越多，充电电流越小。

输入低电池保护调节:
低电池保护主要针对输入电源为电池时防止电池过放，电池电压过低损坏电源模块和电池 输入是开关电源

注意事项:
(1)输出正负极不能接反，也不能短路。
(2)如果用于电动车升压驱动电源，输入电压必须224V以上。电动车功率小于500W。因为电动车电机是感性负载，在启动瞬间和上坡时电流会很大。必须留有足够的功率余量。
(3)使用蓄电池，开关电源，太阳能板，发电机等作为输入源时，必须得调低电池保护，否则会损坏电池和电源
(4)长时间大电流大功率满载工作时要注意通风散热，以延长本电源的使用寿命。
(5)模块只能升压不能降压，不能给低于输入电压的电气设备供电，比如用24V电池充12V电池，或给电容器充电。给低于输入电压的IED供电。
(6)请勿长时间满负荷工作，持续工作时请留20%的余量，注意通风散热

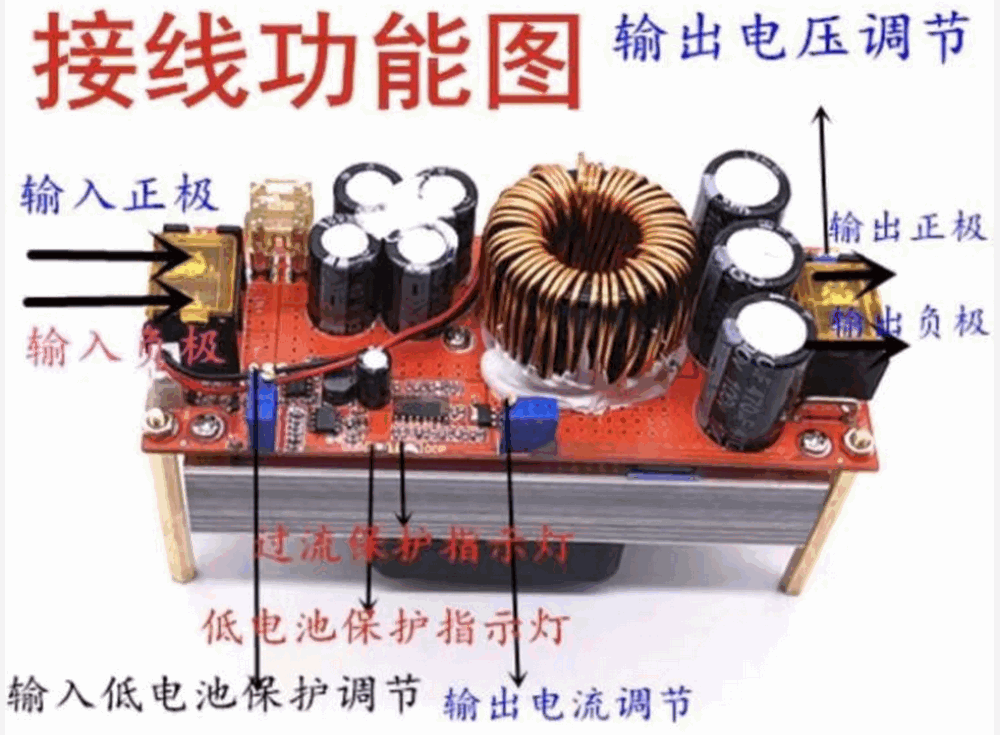

接线功能图

特别注意
1.使用过程中请遵行 先给模块通电，然后再接负载在大功率负载当中尤为重要。
2.输入电压要保证稳定，尤其是一些低电压 (12V输入电源接上负载电压会下降到10V以下，这时候容易击穿功率管。
3.输入电压尽量避开上限和下限电压，可以避免由电压波动造成的损坏模块。
4.烧保险了不要再接保险上电测试，要排除原因了方可上电，一般烧保险是功率管击穿。
5.严禁用短接负载来调节电流。
6.两个以上模块不能同时并联输入和输出使用，否则限流功能失效。
7.不适合输入输出的电压压差小，否则不保证恒流功能，比如有些朋友用12v电池升压至14v给12V电池充电，这个电流过大会烧保险的。
8.模块正常电压正常，有些笔记本电脑不能充电和使用，这个是非质量问题，因为现在的的电脑有识别功能，可能会拒绝使用非原装充电器的电源。
