通过BCNet-S7实现西门子S7300和 S7200与IFIX以太网通讯

BCNet-S7MPI连接西门子S7300 PLC；BCNet-S7PPI连接西门子S7200 PLC；IFIX软件中，采用S7A驱动的S7TCP/IP的通讯方式。

以S7 TCP驱动（S7A）连接1台S7300，1台S7200为例：
1、首先设置BCNet-S7模块的参数
用西门子S7TCP驱动来通讯，需要注意参数“S7TCP目标PLC地址”，需要填入PLC的站地址。
例：BCNet-S7MPI，IP地址：192.168.1.188，S7TCP目标PLC地址：2；
BCNet-S7PPI，IP地址：192.168.1.189，S7TCP目标PLC地址：2；

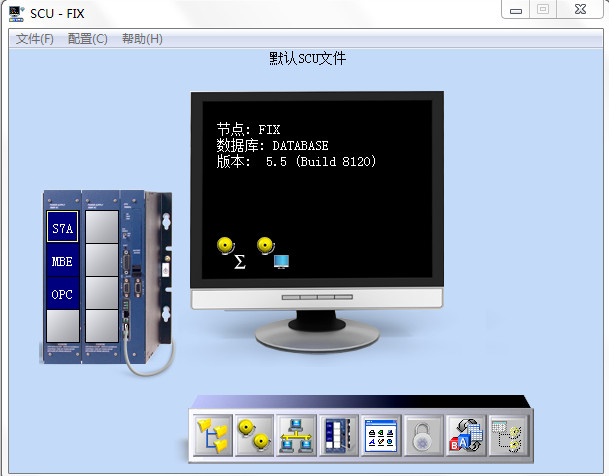

2、安装西门子S7TCP驱动程序“S7A”；在“SCU-FIX”中配置S7A驱动；如图：

3、S7300的配置：

1. 如下图配置，“Primary”，选择“S7 TCP/IP”；

1. “Dest IP Address”，填入BCNet-S7MPI模块的IP地址：“192.168.1.188”； “Tcp Port”，填入：“102”； “PLC Type”，选择：“S7300/400”；其他参数默认。

1. 根据实际项目，建立各个区的变量：

4、S7200的配置：

1. 如下图配置，“Primary”，选择“S7 TCP/IP”；

1. “Dest IP Address”，填入BCNet-S7PPI模块的IP地址：“192.168.1.189”； “Tcp Port”，填入：“102”； “PLC Type”，选择：“S7200”；其他参数默认。

1. 根据实际项目，建立各个区的变量(S7200的V区数据对应DB1，其他区的数据相同)：

西门子S7A驱动下载地址
