BCNet实战案例

BCNet-S7200的Modbus TCP功能

BCNet-S7200它可以将S7-200、S7-200SMART的串口转换为S7 TCP以太网协议和Modbus TCP以太网协议；

本案例介绍PPI转Modbus TCP协议；BCNet-S7200的PPI转Modbus TCP协议分为默认映射和自定义映射；

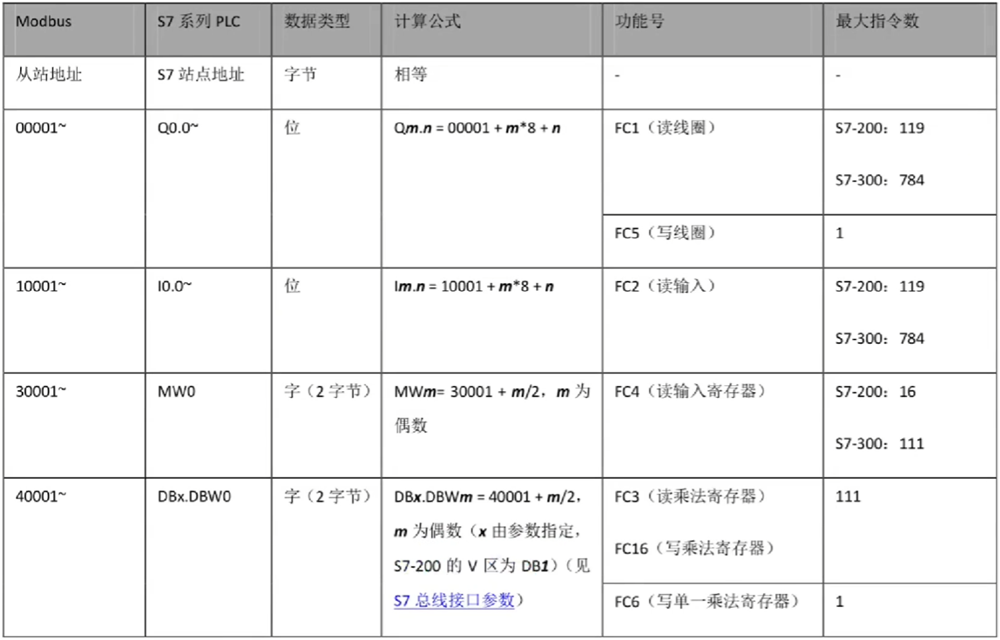

BCNet-S7200集成Modbus TCP服务器，Modbus地址可自动映射到S7-200寄存器中，可查看Modbus默认映射表；如下图所示：

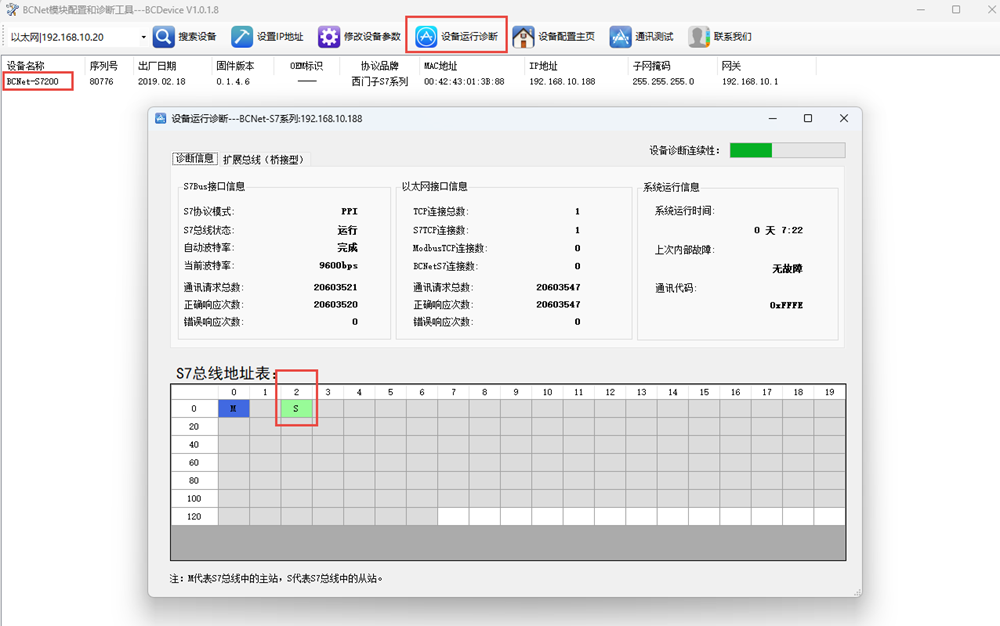

打开BCDevice模块配置工具，选中BCNet-S7200点击设备运行诊断，可以看到PLC的站地址是2

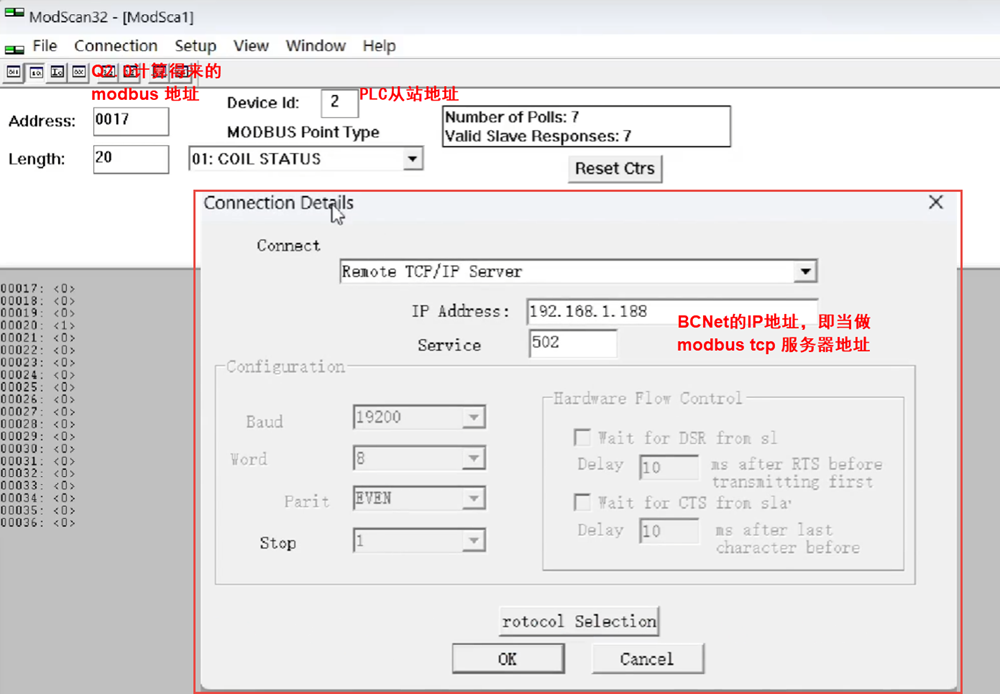

现在可以使用ModScan32工具来演示读取Q2.0开始的20个位；由图1中的公式计算可得：Qm.n = 0000001 + m x 8 + n ; Q2.0，m2, n=0; Q2.0=000001+2*8+0 = 0000017;

PPI/MPI/DP转以太网

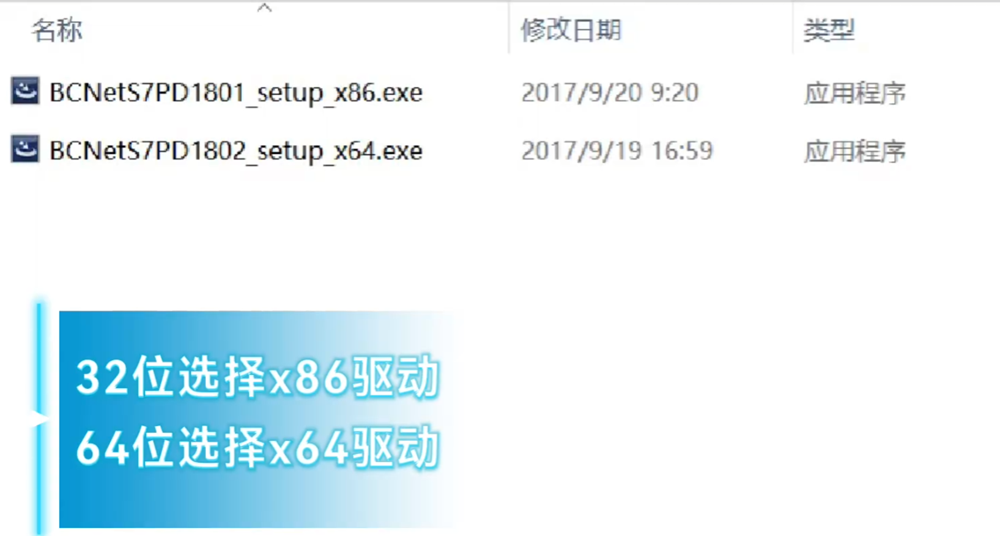

BCNet-S7200和BCNet-S7300可以通过PPI/MPI/DP转以太网对西门子S7-200和S7-300编程调试；根据计算机的操作系统安装BCN S7编程驱动；

MicroWIN编程调试S7-200

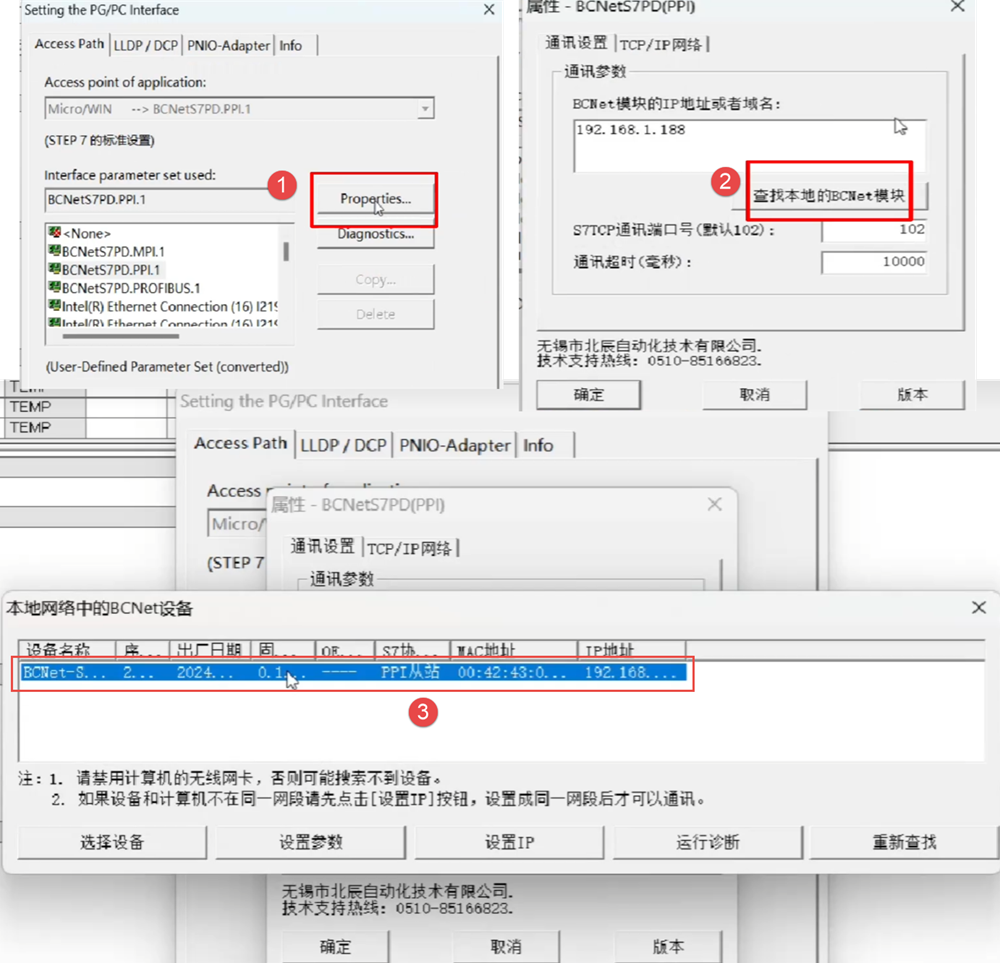

打开S7-200编程软件MicroWIN——设置PG/PC接口，选择MicroWIN——BCNetS7PD.PPI.1, 选中BCNet模块—–选择设备

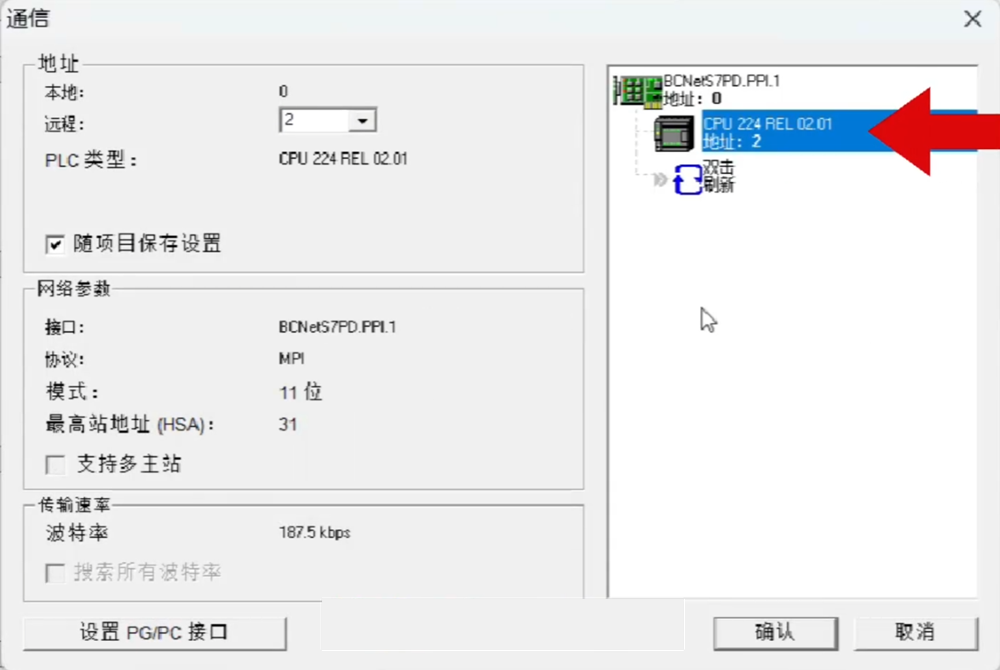

些时在通信中就可以搜索到S7-200 PLC了；

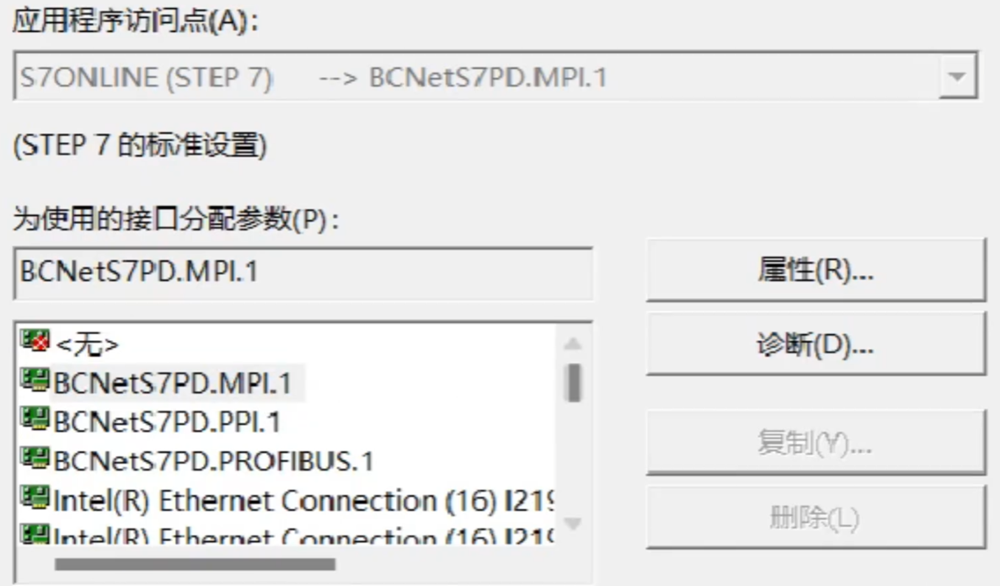

在选择接口分配参数时，如果是S7-200就选PPI; 如果是S7-300就选MPI; 如果是S7-300如果使用的是DP就选PROFIBUS;

博途软件编程调试S7-300

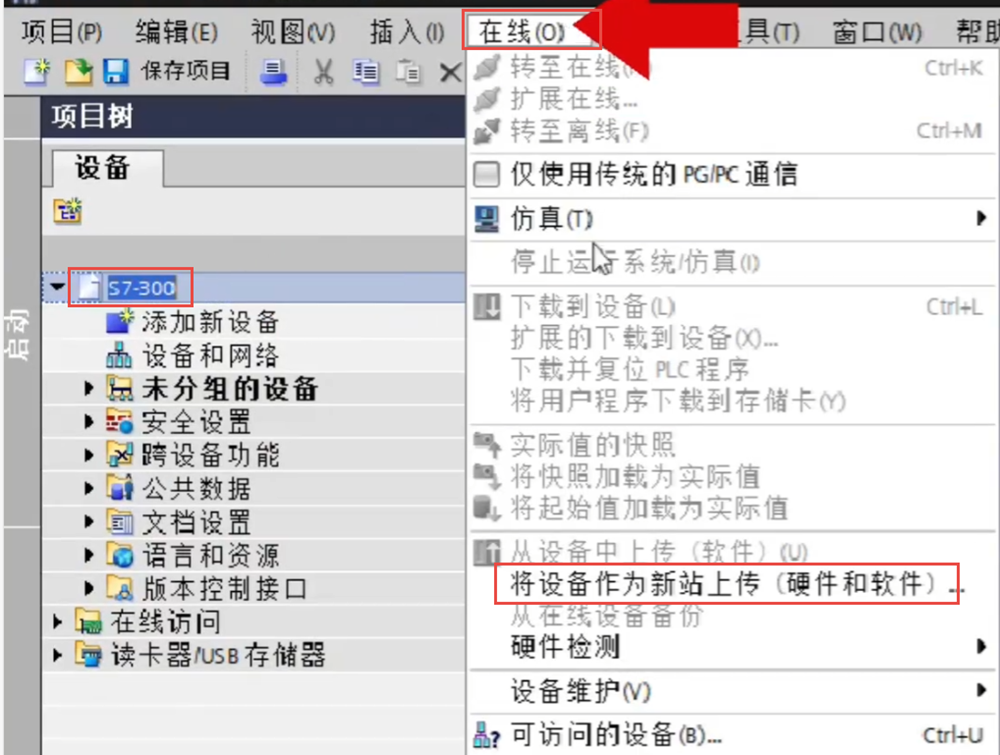

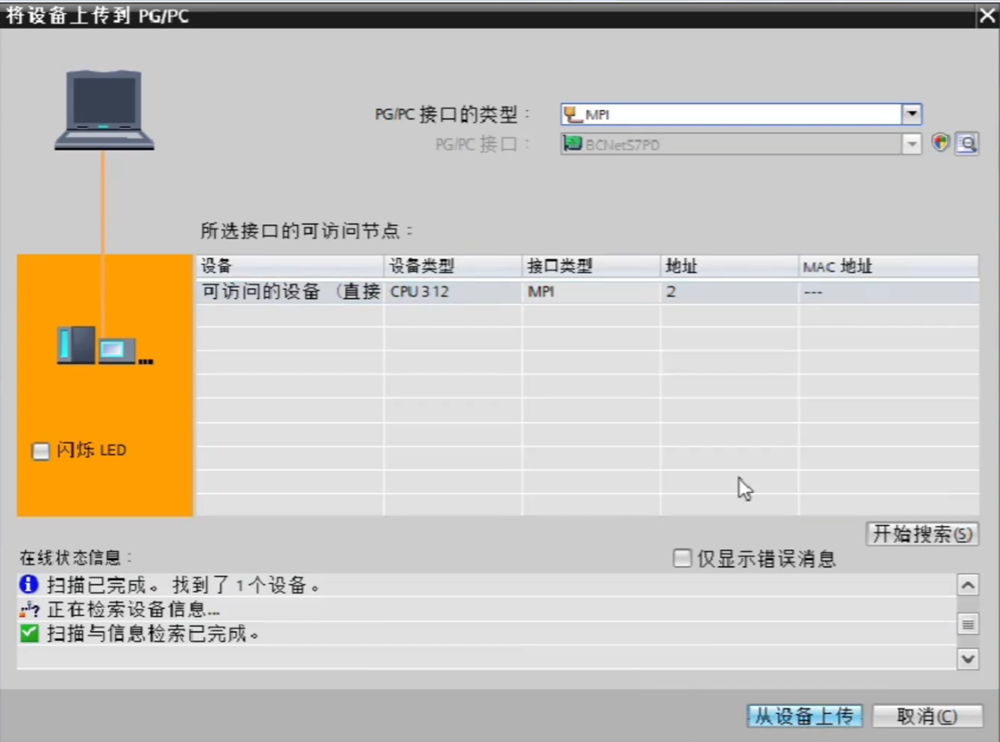

选中当前的项目——在线——-将设备做为新站上传；

PG/PC接口类型选择MPI【在控制面板的PG/PC设置】

MicroWIN SMART编程调试S7-200 SMART

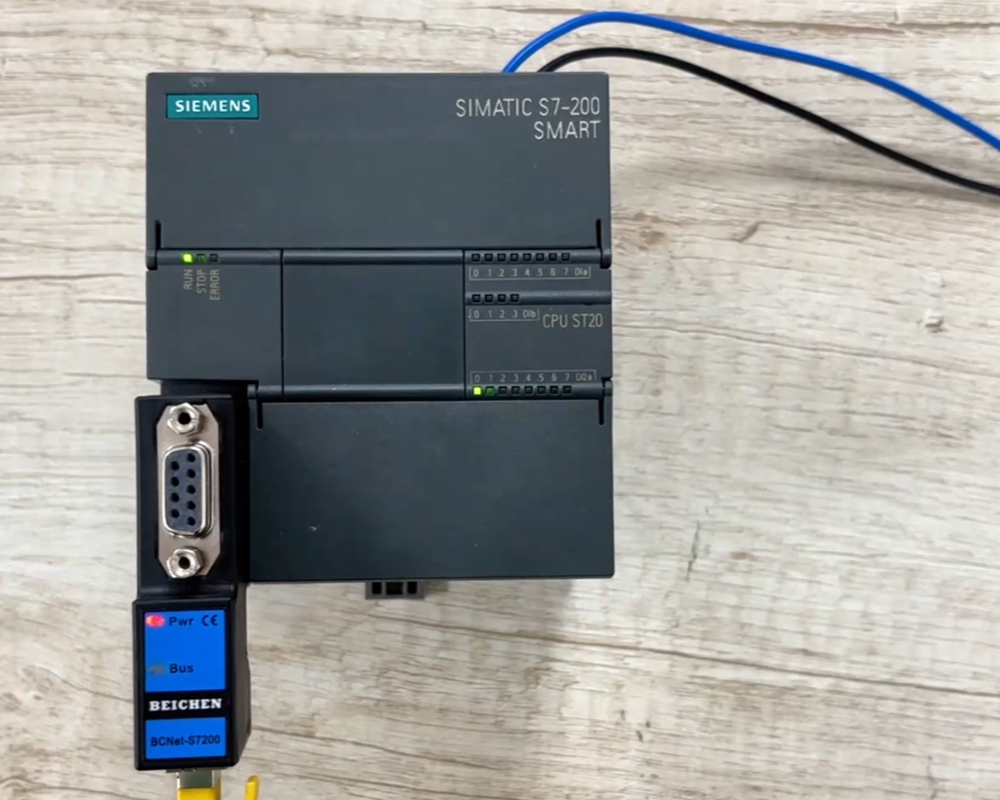

本例演示BCNet-S7200对西门子S7-200 SMART编程调试；

打开MicroWIN SMART编程软件，双击通信，接口选择TCP/IP网卡；添加CPU，IP地址填写192.168.1.188【BCNet的ip地址】
