TIA Portal中配置分布式IO站ET 200M的详解

本节主要讲如何TIA Portal中配置分布式IO站ET200M 的详细步骤；

打开TIA Portal V16 “添加新设备”根据实际控制器型号，添加一个新的设备，这里以

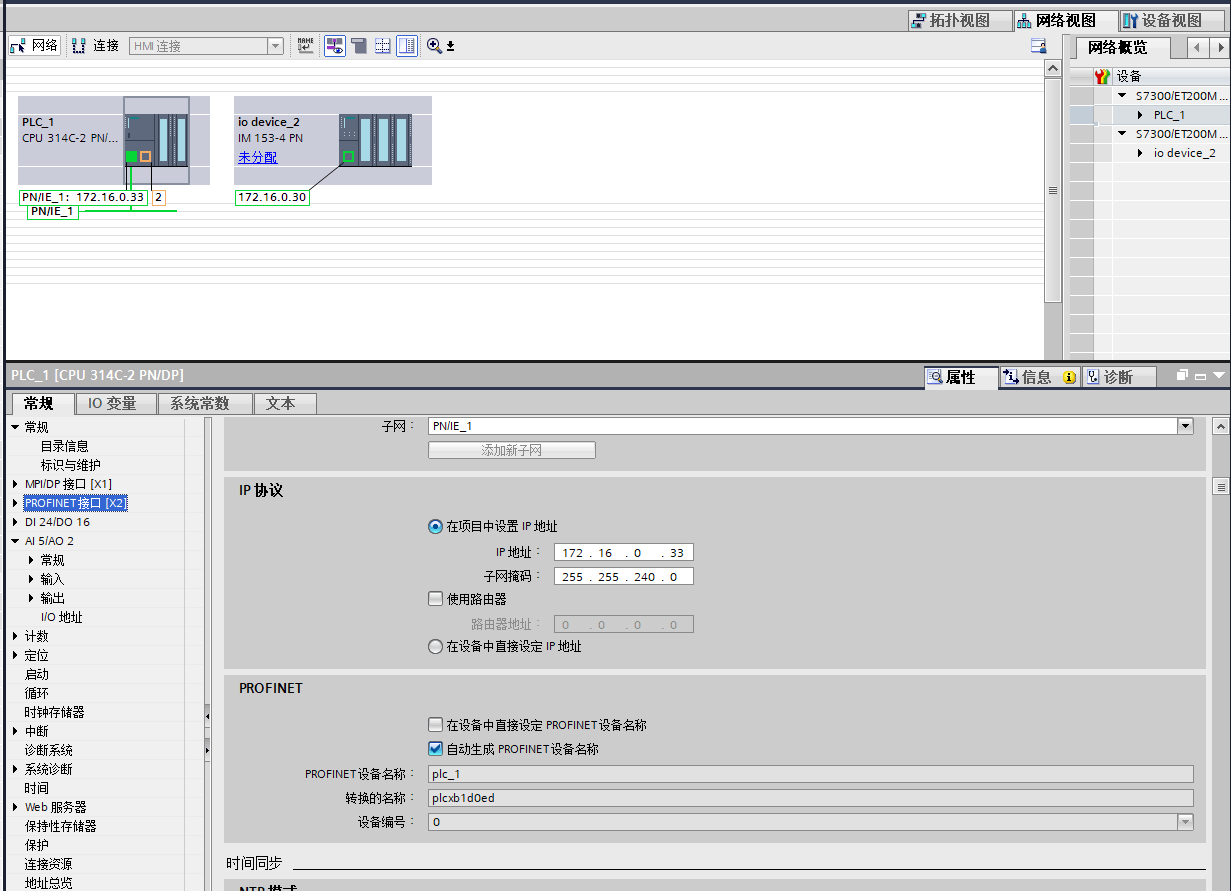

控制器添加后，在控制器的”属性”——->”常规”——->”PROFINET接口”——->”以太网地址”菜单下控制器的PN接口，并为此PN口分配IP地址，子网掩码等；如果需要也可以直接修改PN口的PROFINET设备名称。

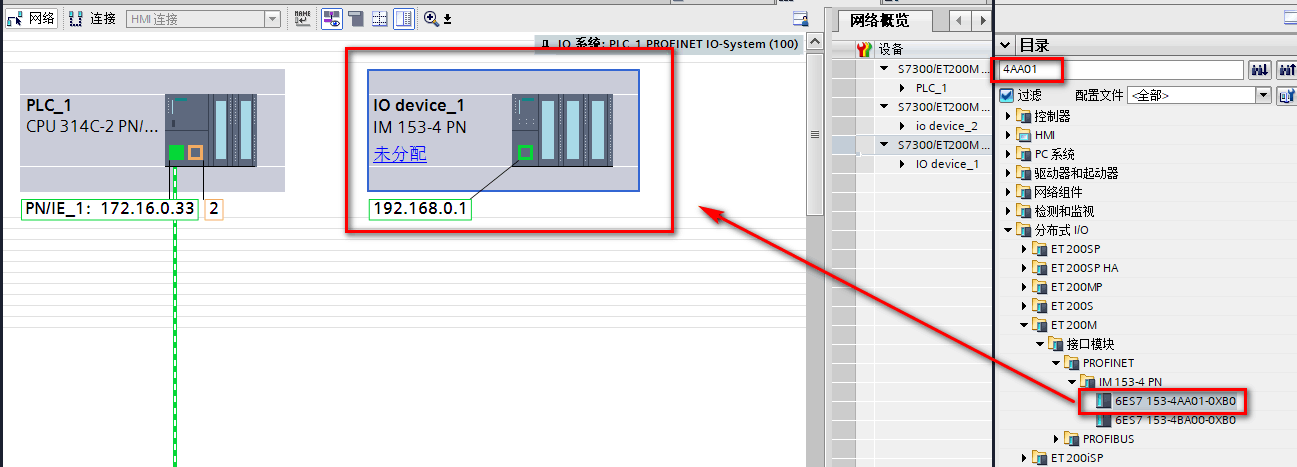

转到“网络视图”下，从“硬件目录”———->”分布式IO”，添加一个ET 200M站；

该ET 200M站图标左下方的”未分配”,从列出的PROFINET IO控制器中，选择该ET 200M要连接的控制器接口；或者也可以直接用拖拽的，用鼠标从控制器相应的PN口和IO 设备的PN口之间建立Profinet的连接关系。

Profinet的控制器和IO设备间的连接关系建立完毕后，ET 200M和其属的PROFINET控制器之间出现了如右图所示的一条断续的绿线，同时IO设备的左下角出现PLC_1字样，表明控制器与IO设备间的PROFINET连接建立成功。

如果需要手动修改”分配设备名称”，在IO控制器上右击选择”分配设备名称”。

连接实际的ET 200M的设备，填写一个在网内不重复的名称，搜索到可访问的节点后，点击“分配名称”
