S7-1500以太网连接分布式ET200SP

S7-1500以太网连接分布式ET200SP


第一步:通过在线方式来给厂区的IO设备分配IP地址和PROFINET设备名称

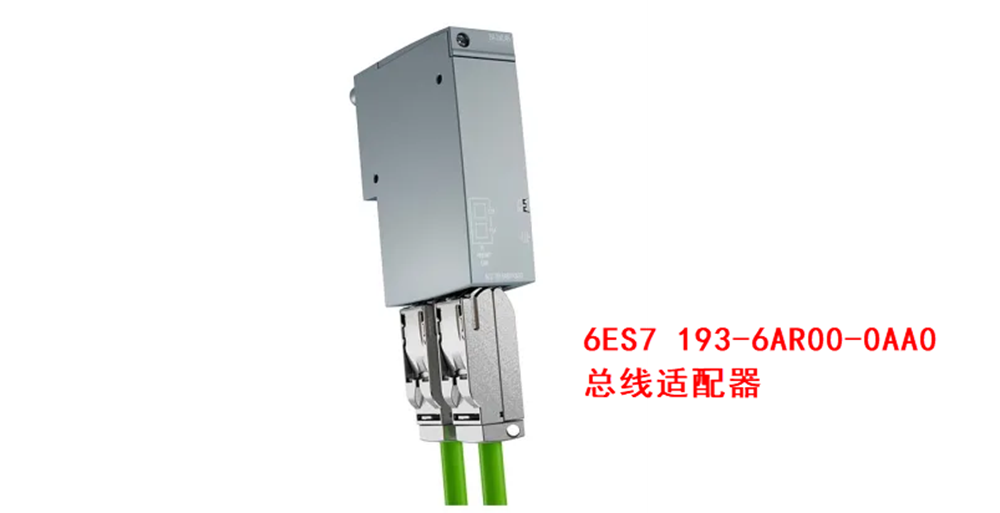

在ET200SP上是有总线适配器模块的6ES7 193-6AR00-0AA0,因为ET200SP是要与PLC进行通讯的;所以要设置总线适配器的IP地址设备名称

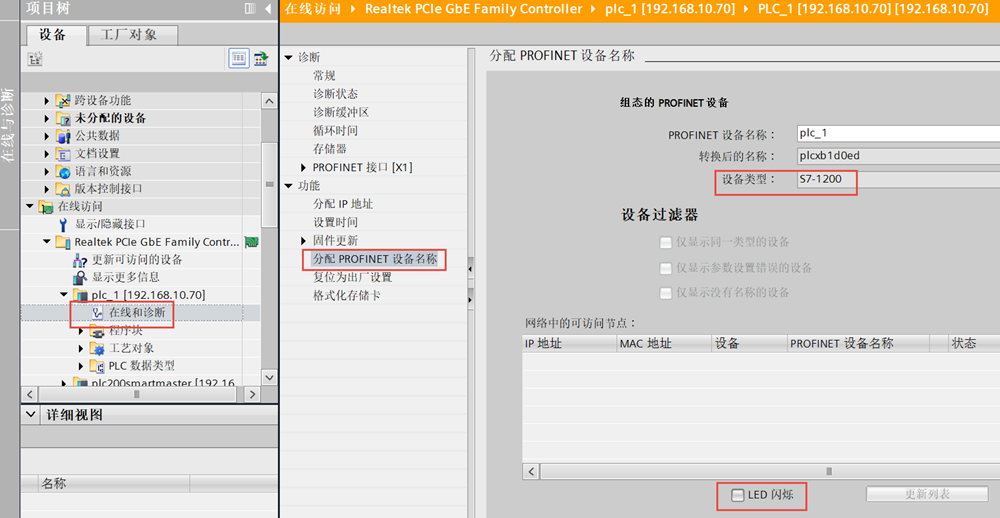

如果是在工业现场,可以"在线访问和诊断",然后在功能项中的"分配PROFINET设备名称"中,查看"设备类型"是否为IO设备,如ET200SP;并可以勾选"LED闪烁"来进一步确认设备是否正确;分配好PROFINET设备名称为点最下方的分配名称就可以了。

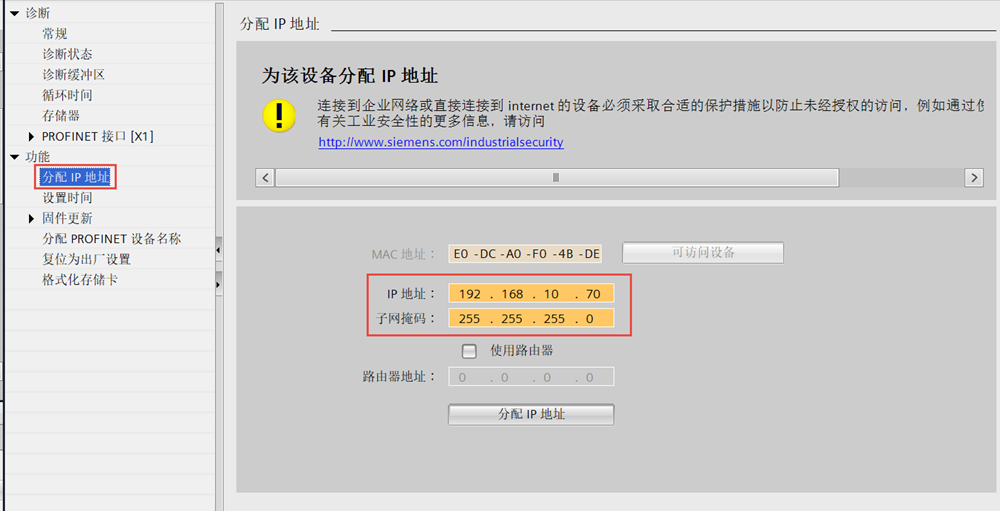

如果确认为待配置的ET200SP设备,此时就可以点击功能中的分配IP地址,进行IP地址的分配,最后再点击"分配IP地址"就可以了。此时再点击"更新可访问的设备"会发现IP地址就成功给总线适配器分配了IP地址;

第二步,将第一步获取的ET200SP的IP地址和PFOFINET名称写到对应的ET200SP上

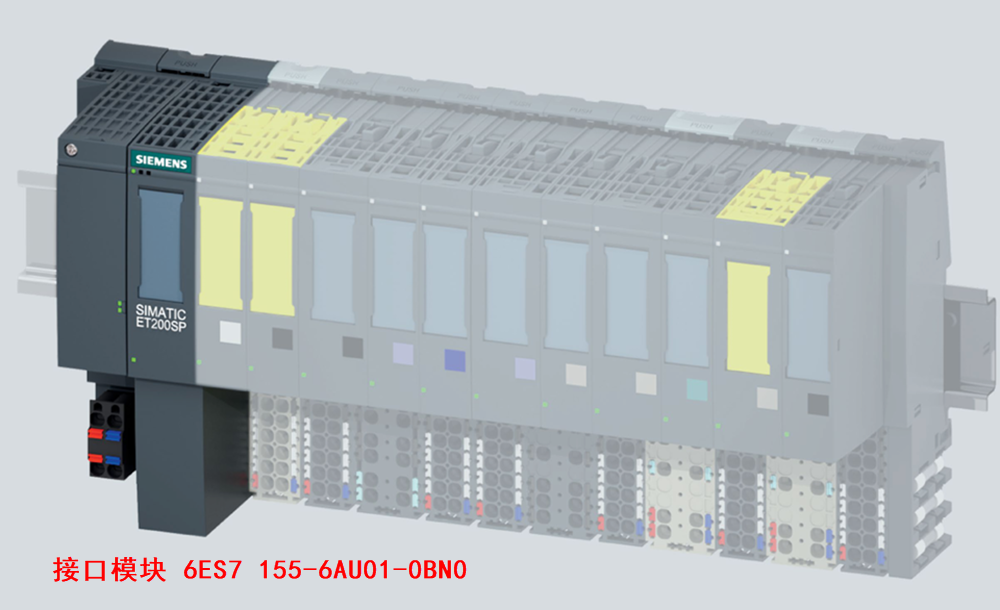

接口模块6ES7 155-6AU01-0BN0 是ET200SP分布式的主体;

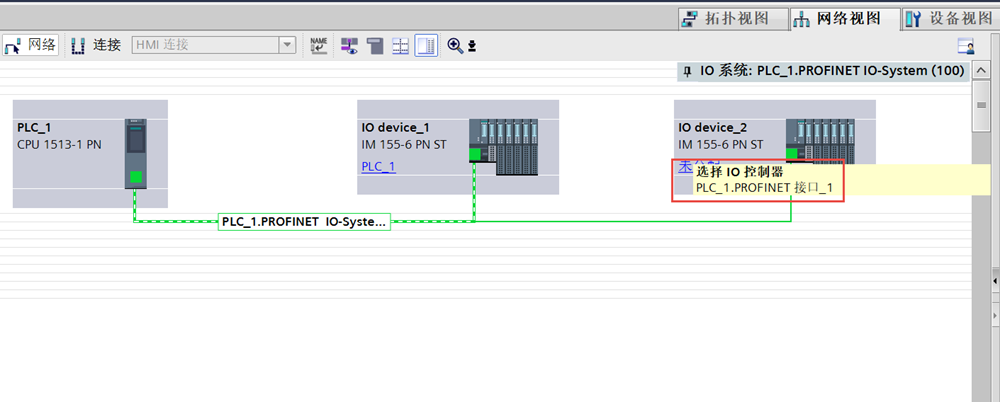

点击未分配,它的作用是分配当前这个ET200SP由哪个PLC来控制;

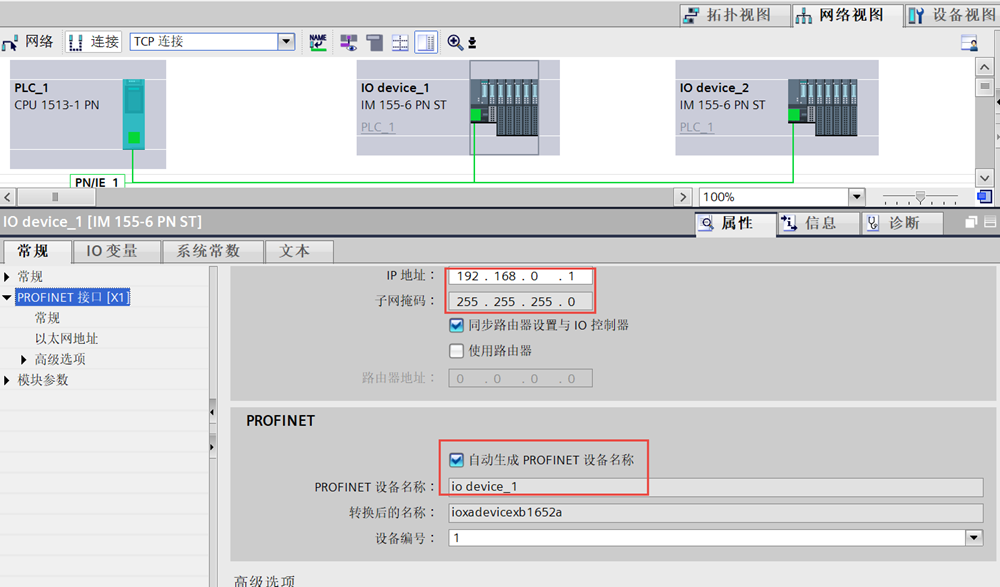

因为在第一步时已经获取到ET200SP的IP地址和PFOFINET名称,在每一台ET200SP上修改IP地址,将自动生成PROFINET设备名称取消掉,因为第一步时已经分配PROFINET设备名称了。

第三步,组态每一台ET200SP的IO模块

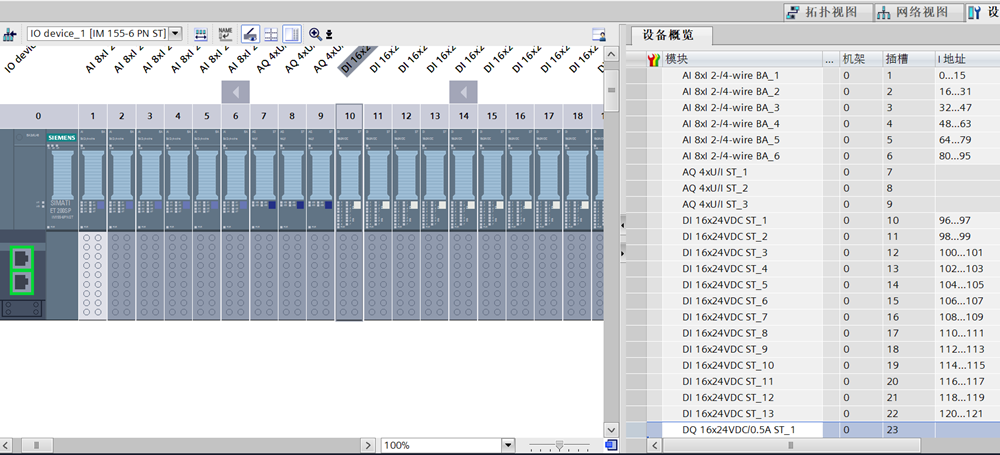

在每一台ET200SP上组态对应订货号的IO模块,注意在ET200SP的最后面要有个服务器模块,并可以在设备概览中对地址进行修改;

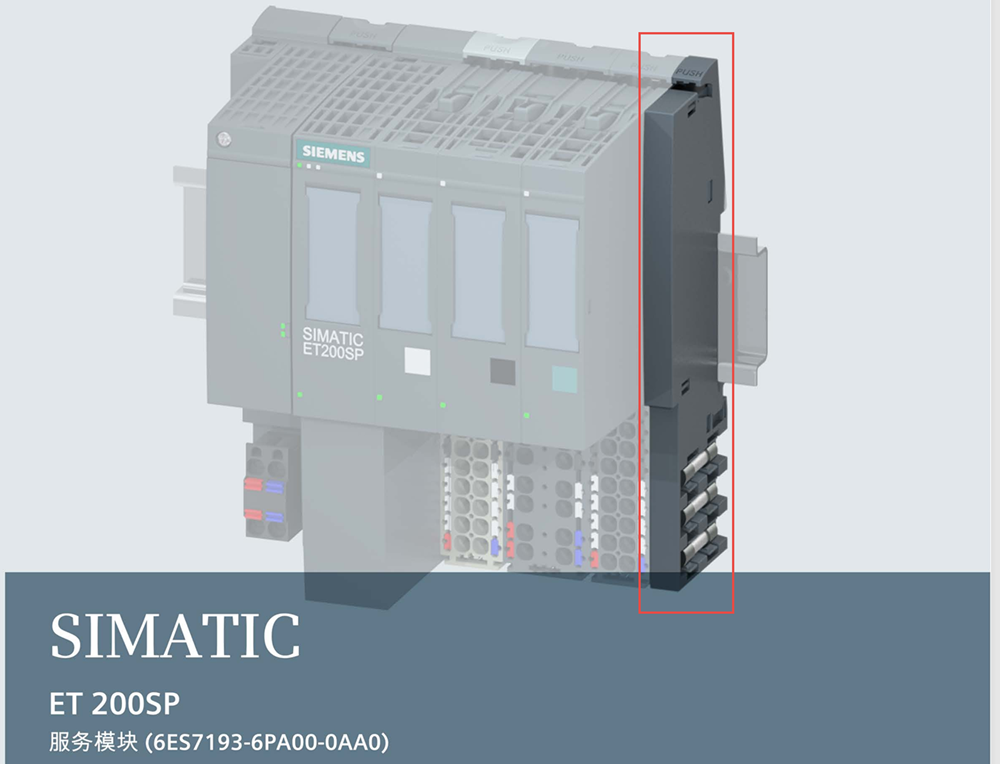

ET200SP的服务器模块如下图所示,
