维修电路基础

电阻部分

排阻

01C = 100 * 10的2次方 = 10K

串联分压(不管是串联分还是节点分压，信号点内部(芯片内部)一般都是悬空的高阻态，不参于分压或节点分压)

节点分压的计算（不是直接接地的要加上二极管的压差）

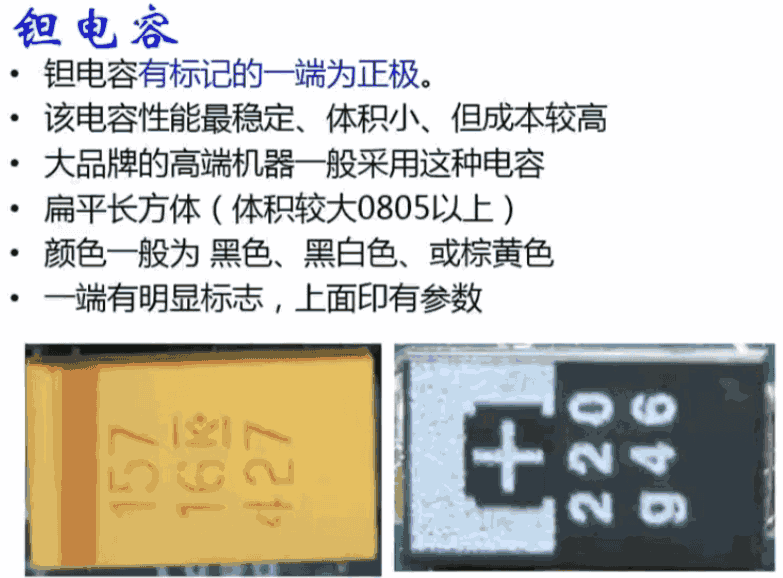

电容部分

数字万用测试电容好坏，可以用二极管档位充放电测试，数字万用表的二极管档是有3V左右的电压的。

电容在突变的一瞬间会显示0.000就是正，负极直通了就是所谓的漏电；电容在交流电中相当于纯电阻，可以进行分压；

电感部分

二极管

在实际电路中一般除了稳压二极管是锗管，其它的都是硅管。

稳压二极管的正极接地是起到稳压作用。当负极电压小于其稳压值时，稳压管不工作，当负极电压大于其稳压值时，二极管反向导通工作在击穿状态，将多余的电对地放掉。使负极电压保持在稳压值范围内；

三极管部分

当VLDT为高电平时C点被拉低，第二个三极管截止；VLDT_PG为高电平输出；

场管

场管的命名

场管类型的判断

场管好坏的判断

MOS管的G极不能悬空，易烧管子也会造成后级电路都烧掉，干扰造成误判；

从MOS体内的二极管流高的都是小电流的，是带不了负载的； 123(S) 4(G) 5678(D)

比较器和运算放大器

判断是比较器还是放大器？

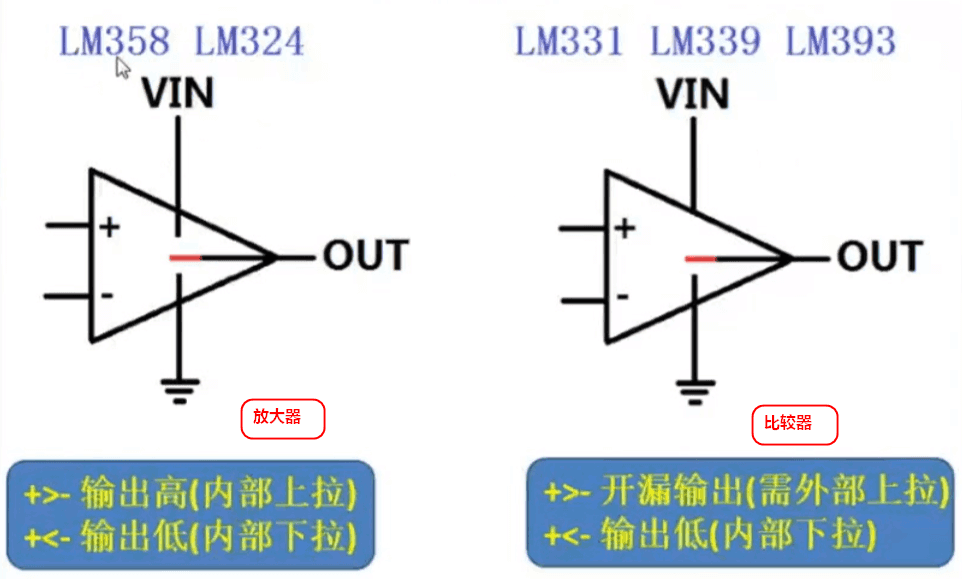

答：看输出是否有外部上拉电阻；看型号；

LDO4三端稳压器

对于有ADJ引脚的只要把调整脚ADJ接地就会输出一个固定的值，如1.8V, 3.3V等；

TL431



把RC连一起当2.5V稳压二极管来用；

晶振，光耦

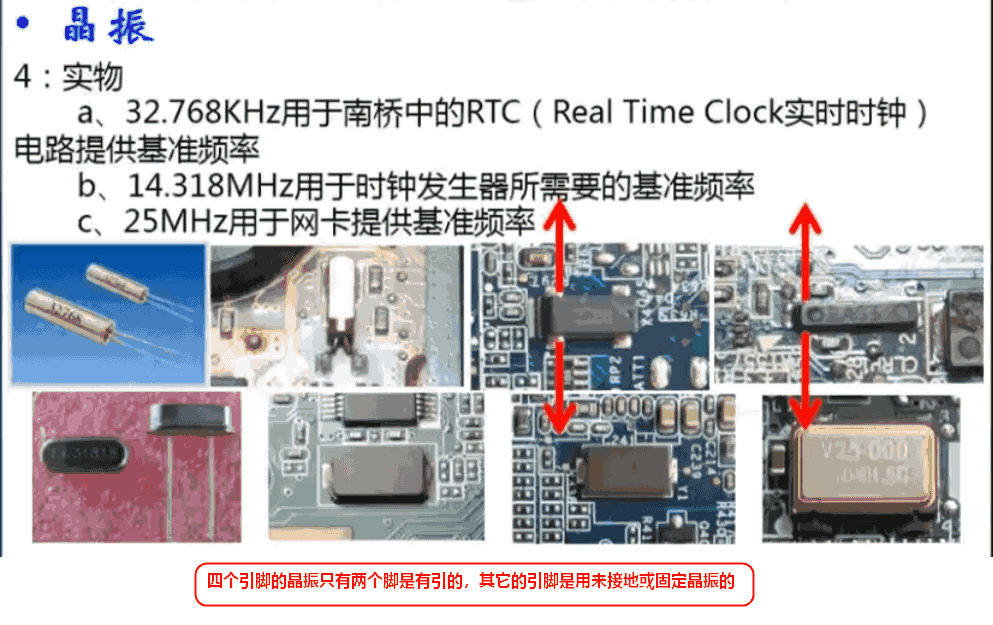

晶振两的阻值是无穷大；

有些只有一个引脚有波形是正确的。

门电路

5条脚的一般是3.3V； 14条脚的一般是5V;
