ABB变频器常规操作汇总

ABB变频器手动自动应用宏的配置

设置参数 9902 的值为 5 (HAND/AUTO)。

注意 ! 参数 2108 START INHIBIT （禁止起动）必须保持为默认设置 0 (OFF)。

实例接接线如下图所示：

手动模式：当DI3断开时，接通DI1就可以启动变频器了，此时可以通过电位器改变频率大小从而改变电机的运行。

自动模式：当DI3接通时，通过PLC的Q点触发DI6接通就可以启动变频器了，此时PLC中的模拟量模拟输出4~20mA的模拟信号到AI2接口，改变频率大小从而改变电机的运行。

注意：参数——-16组系统控制———1601运行允许默认是DI4，要改成未选择；或者直接把DI4跟24V短接；

总结：变频器的周边任一个端子的接线都属于操作盘的REM模式下的。此篇中的手动和自动都属于REM远程模式。

ABB变频器的加速时间与减速时间

设加速时间与减速时间一般设加速时间1和减速时间1就可以了

配置步骤(以ABB标准宏为例)：

参数—–22加速/减速——-2202加速时间1改成自己需要的秒数。默认以30秒为基准，如果设的时间过短易造成过流故障。

参数—–22加速/减速——-2203减速时间1改成自己需要的秒数。注：只有将2102 的STOP FUNCTION(停车功能)改成积分停车选择2， 设置的减速时间1的设置才会生效。默认的是自由停车。默认以30秒为基准，如时设时间过短易造成再生电叠加到直流母线上来，变频器就会报过压报警。

ABB变频器控制盘丢失可保持尾速运行

当操作盘处于LOC模式时，网口易接触不良造成丢失就会报错而停机，而有些机器是不能停机的。

参数——-30组故障功能——–3002控制盘丢失默认是故障将其改成尾速运行。此种故障是在LOC模式下，如果是REM远程模式下直接就报警了。尾速运行是根据控制盘丢失前的10秒的平均值的速度来运行。

参数——-30组故障功能——–3002控制盘丢失默认是故障将其改成恒速运行。则需要在12恒速行运组——-1208恒速7(默认是50Hz)可以改成需要的速度。

如果控制盘处于REM远程模式，参数——-30组故障功能——–3002控制盘丢失默认是故障。此时把控制盘拔掉也不会产生故障报警。

ABB变频器的加速时间2与减速时间2的使用

以ABB标准宏为例启动电机

• 将 参数——99起动数据——-9902应用宏改成ABB标准宏。
• 参数——22加速/减速——-2202加速时间1默认是30秒。2203减速时间1默认是30秒。
• 参数——22加速/减速——-2205加速时间2默认是60秒。2206减速时间2默认是60秒。
• 接通DI1会按加减速时间1运行； 接通DI5再接通DI1此时会按加减速时间2来运行。
• 参数——22加速/减速——-2209积分器输入置零默认是未选择因为在ABB标准宏模式是空的，可以选择DI6这样以来在运行过程中需要停机时只要接通DI6就会以怎样的速度启动也会以怎样的速度停止(减速是在2203中设置好的速度)。

ABB变频器继电器输出参数设定

本例是以ABB标准宏为例来说明继电器输出参数

• 默认变频器一通电19，21两端子就接通了。
• 变频器只要一运行，22，24两端子就通了。
• 变频器有故障时，25，27两端子接通(此时是反的没故障时会亮)，要进行参数修改【参数—–14继电器输出——-1403继电器输出3将默认的故障(-1)改成故障】

ABB变频器继电器输出控制散热风扇

当机柜内的温度较高时可以用继电器的输出设一个超温激活风扇的实例。

【1】参数——–01运行数据——-0110传动温度（查看当前的温度）

【2】参数——–32监视器———3201监视器1参数改成传动温度；3202监视器1低限设成28度；3203监视器1高限设成35度；这样温度只要高于35度就会动作风扇运行；温度低于28度就会停止。

【3】超温激活这个动作在哪个输出继电器上触发就看风扇设备接的是哪一路输出。【参数—–14继电器输出——-1403继电器输出3将默认的故障(-1)改成高于监控值1】

注意：在实际生产中，我们一般是通过一个中间继电器来控制机柜中的散热风扇的。

ABB变频器模拟量电压信号控制电动机工作

将AI2的拨码开关置于U,即电压型。再进行相应配置。

频率的给定一般是两种方式：

1 ， 是控制盘处于REM模式时，通过控制盘的面板来给定频率。

2， 通过模拟量的接线，如AI1或AI2来给定。

3， 通讯的方式来频率的给定。

本例是以AI2模拟量的方式，参数——-11给定选择——1103给定值1选择默认是AI1改成AI2(图上接的是AI2)

控制盘处于REM模式时，通过控制盘的面板来给定频率。而控制盘的启动停止无效的。因属于REM模式。

参数——-11给定选择——1103给定值1选择默认是AI1改成控制盘(图上接的是AI2就无效了)

ABB变频器模拟量通道好坏判断(电流)

参数——-15模拟量输出——–1504 AO1下限设成4mA；1510 AO2下限设成4mA；

此时可以通过01运行数据———0120 AI1是20.0%，0121 AI2是20.0%。说明通道正常接收到了电流值。

ABB变频器模拟量通道好坏判断(电压)

将拨码开关置于电压档处，将2号与4号端子短接；

参数——11给定选择——-1103给定值1选择设成AI1; 此时面板上显示50Hz说明通道1正常；通道2也是这么处理。

ABB变频器模拟量信号丢失的处理

参数——30故障功能—–3001 AI故障默认是未选择(当模拟量信号出现问题不进行任何报警而直接停机。)将其改成故障；

参数——30故障功能—–3021 AI1故障极限默认0.0%设成15.0%， 0.0%对应0mA；100.0%对应20mA；

参数——30故障功能—–3022 AI2故障极限默认0.0%设成15.0%，0.0%对应0mA；100.0%对应20mA；

注：因为如果是0.0%的话断线了是不知道的，再者有20.0%即4mA的电流也能抗干扰。而如果模拟量接的是电压信号则是10V,5V等电压的15.0%；因为是外接模拟量的信号所以控制盘要切换到REM远程模式。

ABB变频器怎样使用模拟量输出频率

此款ACS510变频器只支持输出电流模拟量信号，如ACS510, ACS550, ACS355。不支持输出电压模拟量信号。而现在升级款如ACS380, ACS580, ACS530，同时支持输出电压和电流的信号。

步骤： 参数——-15模拟输出———1502 AO1赋值下限设成0Hz；1503 AO1赋值上限设成50Hz

参数——-15模拟输出———1504 AO1下限设成4mA；1505 AO1上限设成20mA

ABB变频器模拟量电压信号参数设置

频率源的选择。

• 参数——–11给定选择———1103给定值1选择默认是AI1通道，此时是要看实际连线的如果连接的是AI2则此处要改成AI2
• 参数——–11给定选择———1103给定值1选择默认是AI1通道，将其改为控制盘；此时处于REM远程时可以用控制盘来设定频率。而控制盘的启动停止不起作用。

默认AI1或AI2的模拟量输入默认电压信号是0~10V的，如果是其它电压信号如0~5V怎样

参数——-13模拟输入——–1301 AI1 下限0.0%对应0V；1302 AI1上限100%对应10V；在实际生产中低限我们是要设置的。如恒压供水时压力是0时返馈回来的是4%，5%等。通常我们只要把低限设2V就可以了。把下限设成20%就是10V的20%就是2V;

ABB变频器远程复位故障

可以通过PLC发出一个指令进行故障的复位。

参数——-16系统控制———1604故障复位选择默认是控制盘将其改为DI6或其它点位根据实际接线，这样PLC的Q点输出来控制这个点就可以进行远程复位了。

当时当DI6得电后故障就进行复位了，也是在LOC本地模式下。

当我们把参数—–99起动数据———9902应用宏默认是ABB宏重新存储一次就恢复出厂设置了。

ACS510自动复位功能

3108外部故障复位(总开关)——-3103延时时间———3102复位时间段内———-3101自动复位次数—————3104过流，3105过压，3106欠压，3107 AI故障；

参数——–31自动复位———3108外部故障复位一定要是允许，如果是禁止所有的自动复位参数都是无效的。

ABB变频器危险频率解决共振

有时我们的设备在运行的时候会产生一个震动，而这个震动与变频器的频率在同一频率下就会产生共振。这种一般在现场是禁止发生的。通过危险频率的设置来避开共振的产生。

参数———-25危险频率———-2501危险频率选择设成打开

例如：电机在30~35Hz时振动比较大，此时2502危险频率1低限设成30Hz；2503危险频率1高限设成35Hz

我们的频率给定已经33.8Hz了输出频率还是30Hz；因为跳过了30~35Hz

ABB变频器右上角的频率显示百分比

• 参数——11给定选择——–1101控制盘给定默认是给定1不管是LOC还是REM模式，会在右上角显示Hz。
• 参数——11给定选择——–1101控制盘给定默认是给定1如果改成给定2则控制盘切换到LOC时，会在右上角显示百化比。
• 参数——11给定选择——–1102外部控制选择-1~ -6时，切换到LOC模式或REM远程模式也会在右上角显示百化比。
• 参数——11给定选择——–1102外部控制选择外部2时，切换到LOC模式或REM远程模式也会在右上角显示百化比。

ABB变频器控制盘的显示修改默认是频率，电流，转矩

参数——–34控制盘显示————-信号1第一行显示，信号2第二行显示，信号3第三行显示；

例如：在控制盘的第三行显示恒压供水的反馈值。

• 参数——-34控制盘显示———–3415信号3参数改成PID1反馈值
• 参数——-34控制盘显示———–3418输出3格式改成+0.0
• 参数——-34控制盘显示———–3419输出3单位改成bar
• 参数——-34控制盘显示———–3421输出3最大值改成10.0bar

ABB变频器开关频率解决电机的噪声

参数———-26电机控制———2606开关频率默认是4kHz，可以改到8kHz进行测试是否解决噪声。2607开关频率控制一定要是打开的，否则设置是无效的。当此处的频率调的越高，主板上的IGBT开关的频次就越高，输出的波形会越平滑，但是IGBT产生的热能也会越高。

ABB变频器的恒压供水远传压力表

远传压力表内部也就是一个可调电位器，压力增大类似电位器的阻值变大。

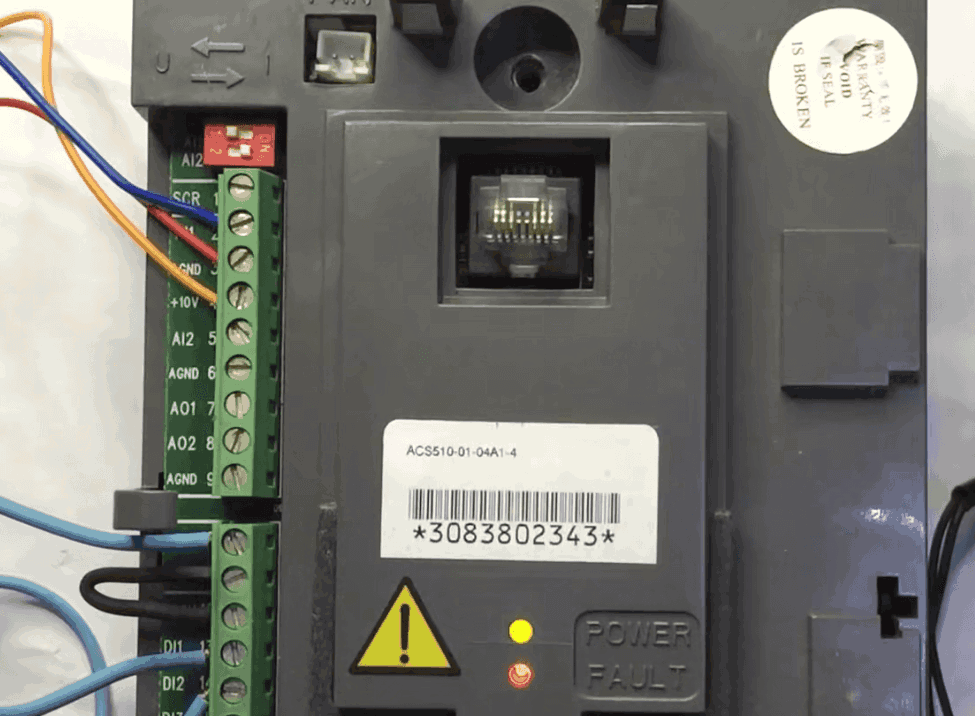

实物接线如下图所示：要注意拨码开关要调到电压模式。

ABB变频器的恒压供水睡眠功能

睡眠功能主要起到一个节能的作用，

• 参数———-40 PID控制1———4022睡眠择择默认未选择改成内部，只有设定此项下面的睡眠延时，睡眠偏差等才起作用。
• 参数———-40 PID控制1———4023睡眠频率默认是0Hz，在恒压供水中维持管道压力的最低频率。如40Hz；
• 参数———-40 PID控制1———4024睡眠延时默认60S，设太短电机频烦起动，一般1~2分钟；

管道压力设的是4公斤，当前压力到4.13公斤了，频率会下降到睡眠频率40Hz后延时60秒进入睡眠。

ABB变频器的恒压供水一拖一参数设置

参数——–99起动数据———-9902应用宏选择PID控制

参数——–99起动数据———-9905~9909这几个参数按电机铭牌设置

参数——–99起动数据———-10指令输入————1002外部2命令默认是DI6改成DI1这样是通过DI1通道来启动的

参数——–99起动数据———-11给定选择——–1102外部控制选择改成外部2

参数——–99起动数据———-16系统控制———1601运行允许默认DI5改成未选择（屏蔽掉这个安全开关）

参数——–99起动数据———-13模拟输入———1301 AI1下限改成20%，AI1接的远传压力表。

参数——–99起动数据———-40 PID控制1———-4010给定值选择选择内部，压力设定方式选内部。

参数——–99起动数据———-40 PID控制1———-4011内部给定 40%，表示10公斤的40%，设定压力大小。

远传表量程是10公斤，4013最大值就是100%，以4公斤为例：4/10*100%=40%【在4011中填写的数为40%】

远传表量程是16公斤，4013最大值就是160%，以4公斤为例：4/16*100%=25%【在4011中填写的数为25%】

远传表量程是6公斤，4013最大值就是60%，以4公斤为例：4/6*100%=66%【在4011中填写的数为66%】

参数——–99起动数据———-40 PID控制1———-4016实际值1输入改成AI1 因远传表接的是AI1通道。

参数——–99起动数据——–34控制盘显示———–3415信号3参数改成PID1反馈值。

ABB变频器报F0016接地故障的处理

一般是变频器电缆或电机引起的故障。一般用摇表查有没有漏电。首先得排除电机和电缆没有故障。一般变频器自身也要良好的接地。

参数———99起动数据———30故障功能———3017接地故障默认是使能改成禁示———3023接线错误默认是允许改成禁止。

ABB变频器报过压故障的处理

报这个故障是变频器检测直流母线电压过高而产生的故障。正常情况下直流母线电压是输入电压的1.414倍

首先排查输入电压是否过高，额定电压380V，在额定基础上还可以再超20%是可以正常运行的。

变频器的减速时间设的过短也会造成过压。特别是一些大于37KW的大功率设备。
