LTspice电路仿真

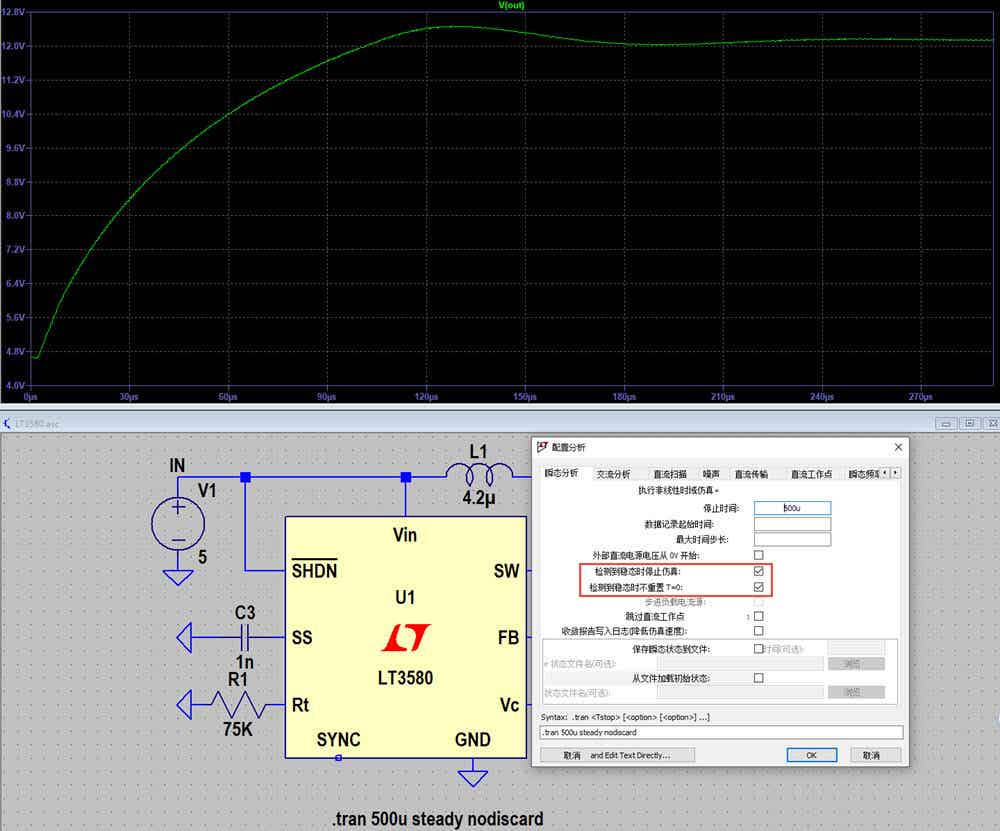

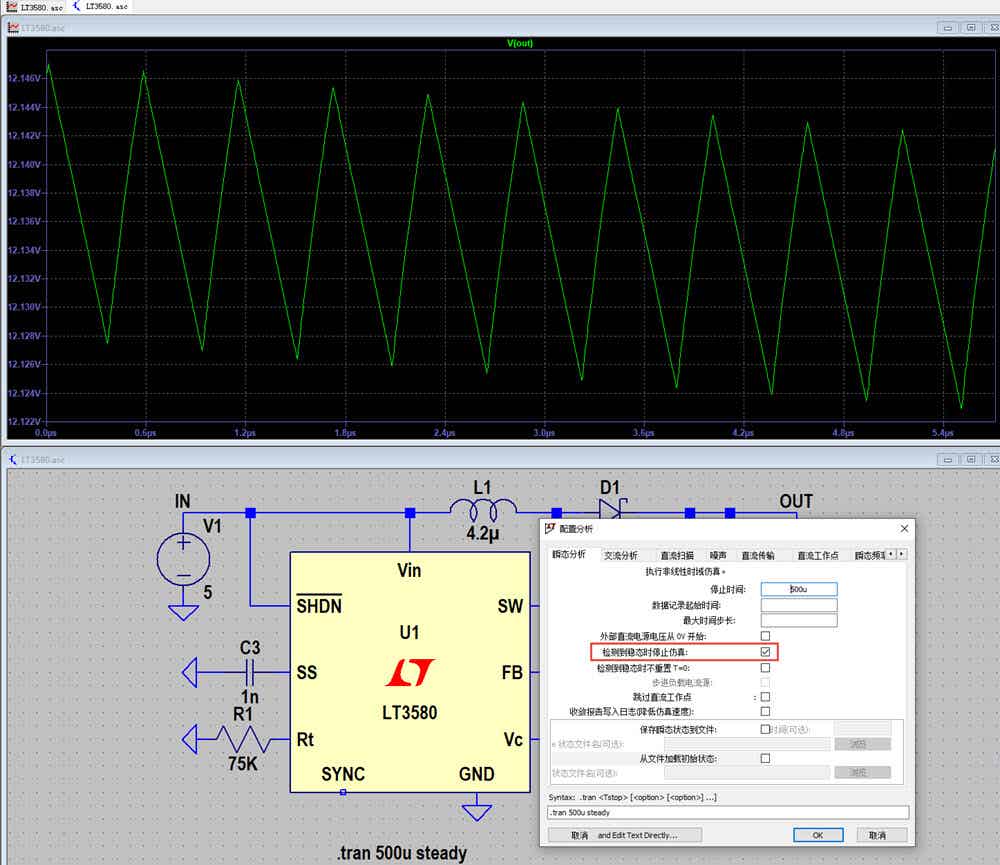

检测到稳态时停止仿真

检测到稳态时停止仿真是检测到稳态时的后10个脉冲就停止了，此例约6uS。

检测到稳态时停止仿真和检测到稳态时不重置

"检测到稳态时停止仿真"和"检测到稳态时不重置"都选中时即.tran 500u steady nodiscard时稳态时都跑完了才停止，如果不勾选"检测到稳态时不重置"则只跑10个脉冲；此例约270uS，而整个仿真时间为500uS;

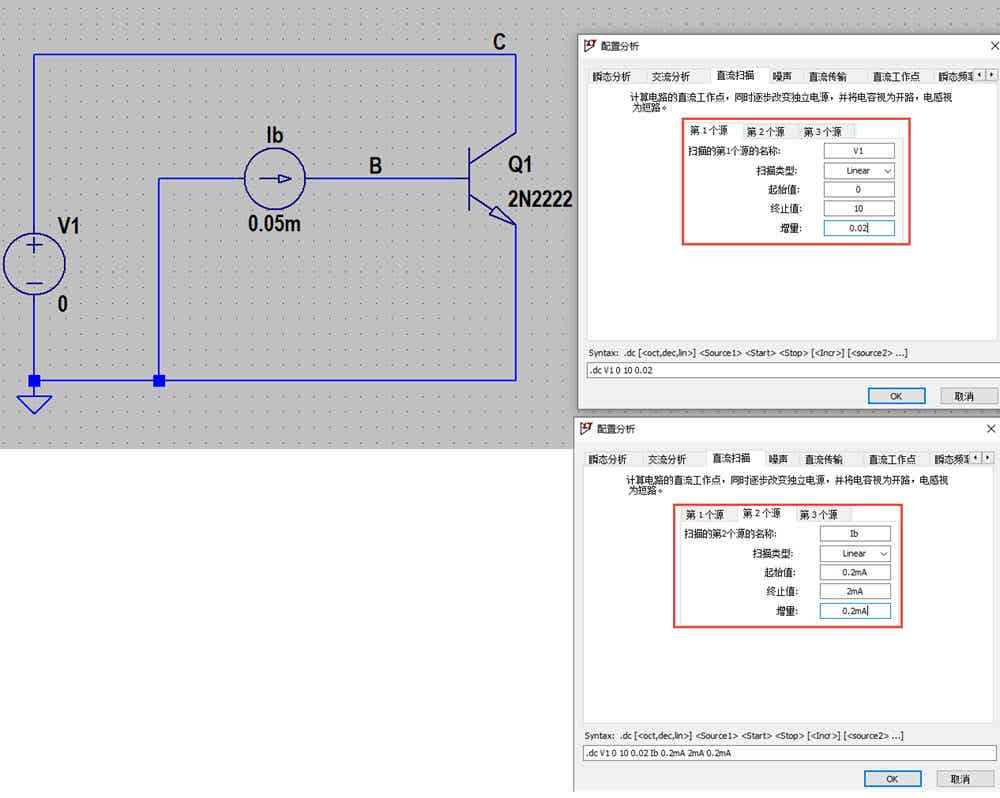

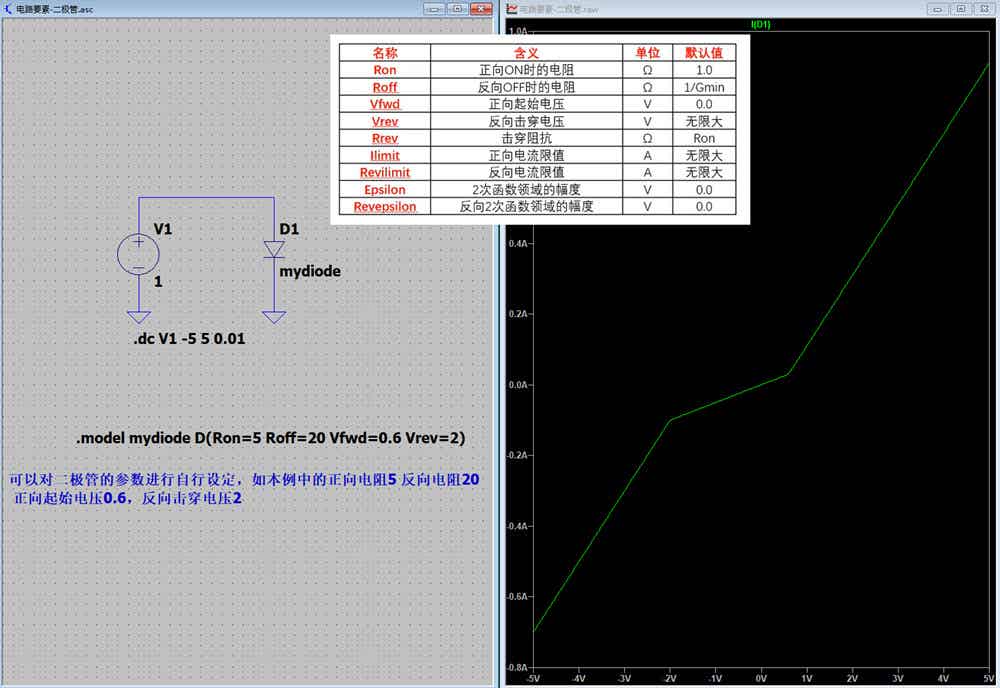

直流解析之直流扫描

可以选择不同的扫描源，如本例中的电压源V1和电流源Ib;

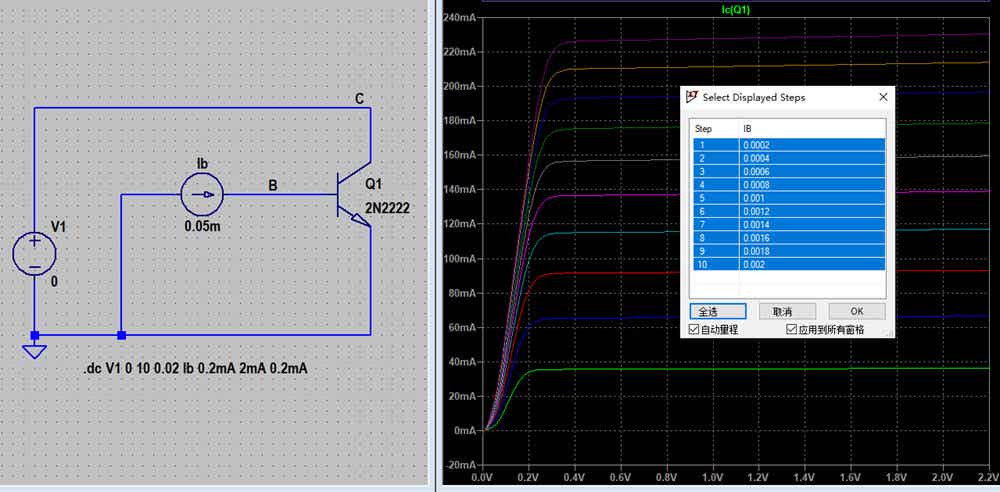

右键—–视图—-选择步骤就可以看到0v~10V的电压变化，产生对应的IC电流变化。

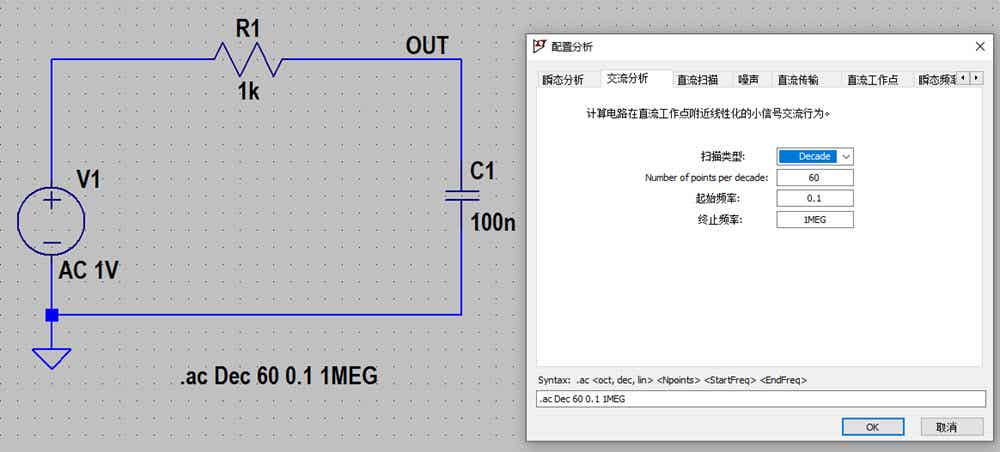

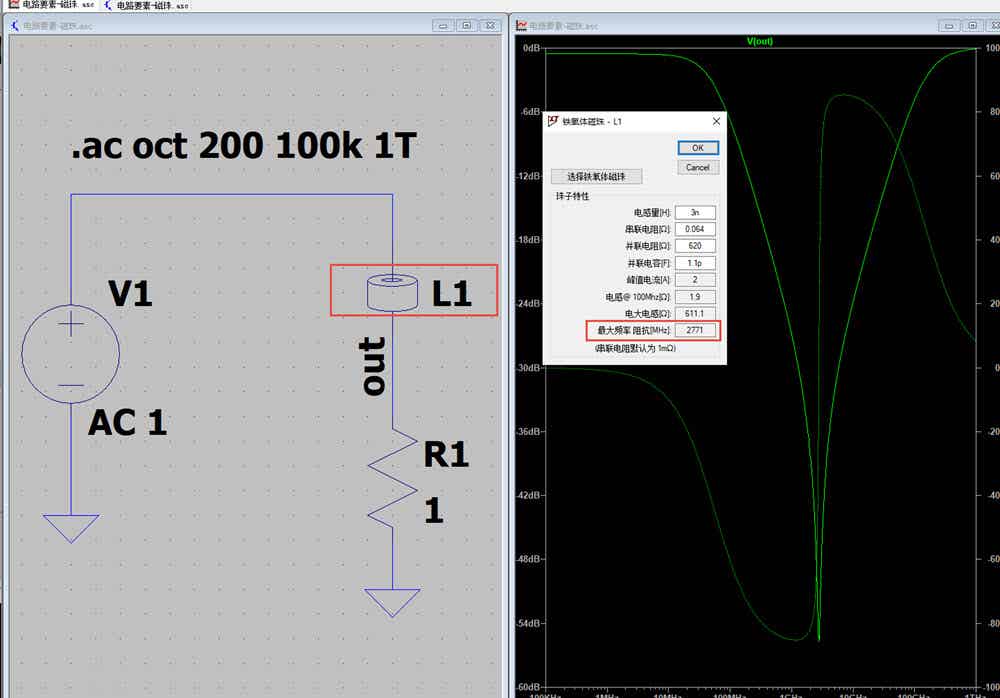

交流解析之交流扫描

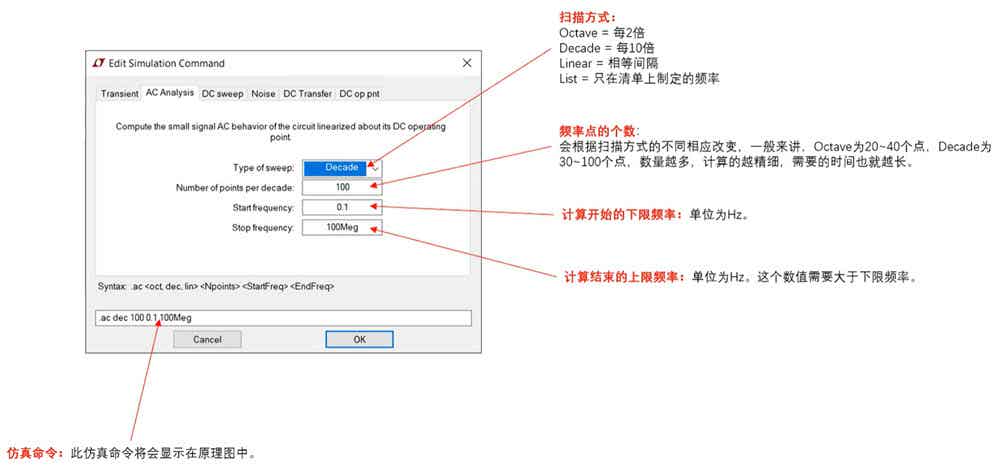

交流扫描的命令解释

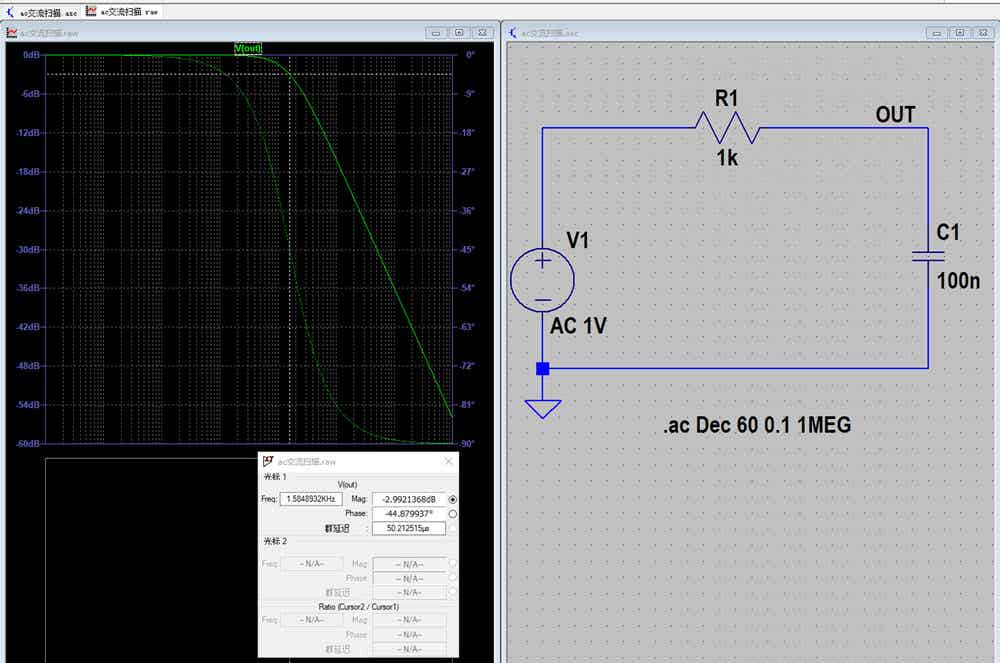

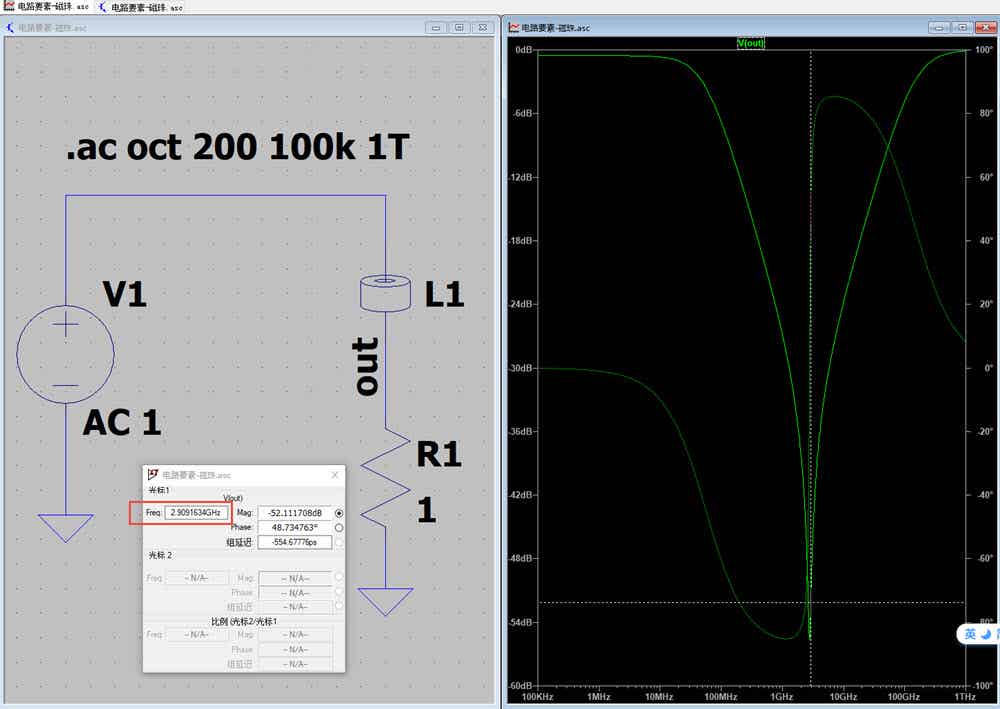

将激励电源V1设为交流1V，再对扫描方式进行配置

此时就可以得到频率对应的相位角【图中绿色虚线】及增益为-3dB时以绝对值来表示，幅度变化大小。

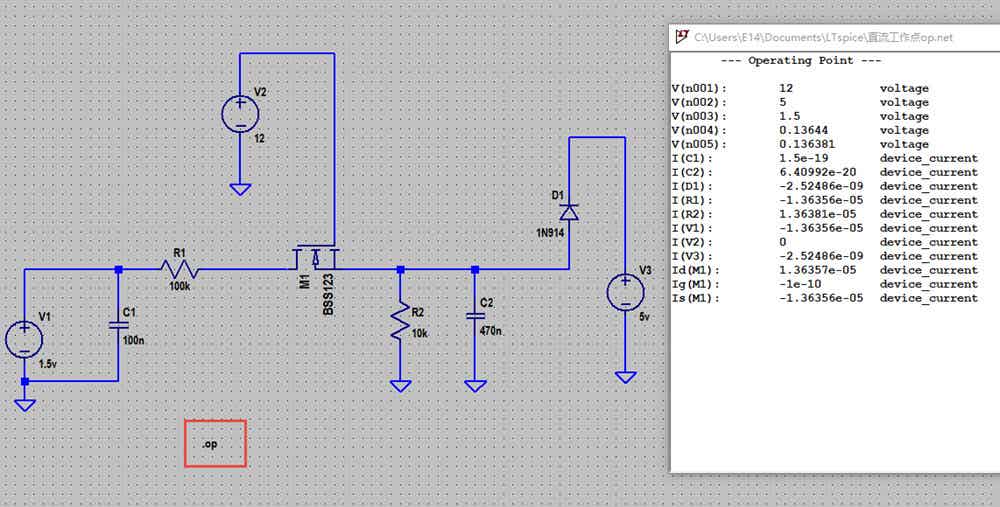

直流工作点解析

如果想了解每一个节点的流过元器件的电流是什么样的，就可以使用直流工作点解析。只要输入.op命令再运行此命令就可以得到每个节点的电流、电压情况网表；

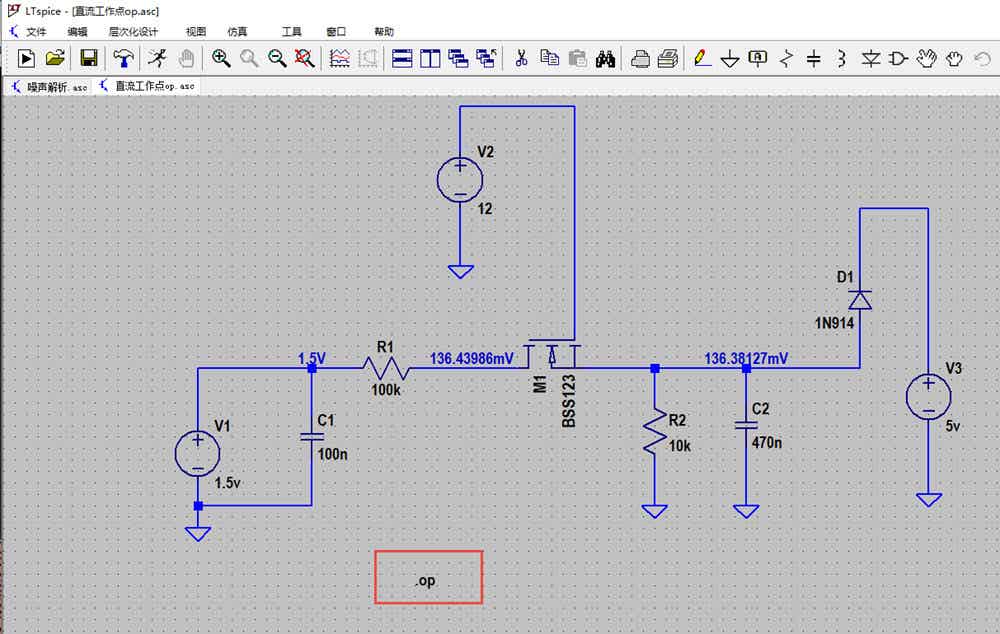

此时关闭这个网表的窗口，在任一个节点点击鼠标左键就可以显示当前节点的电压值；

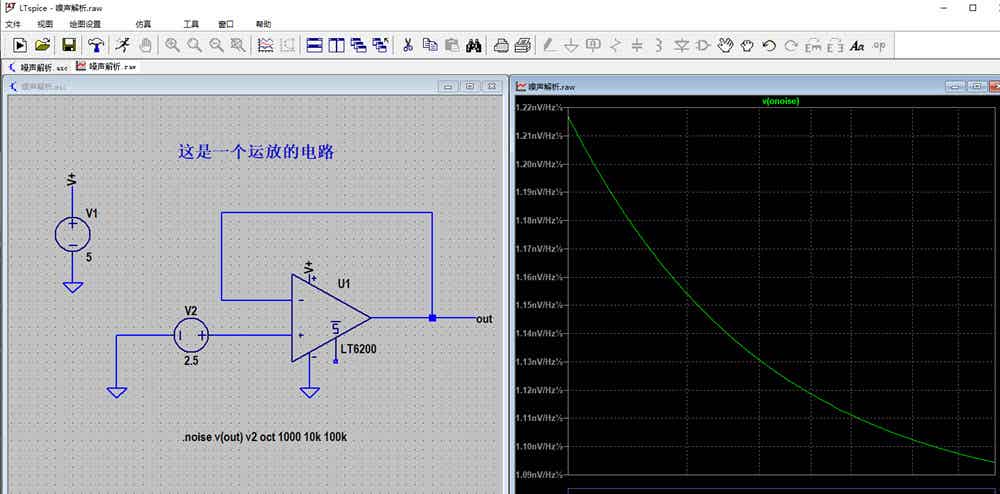

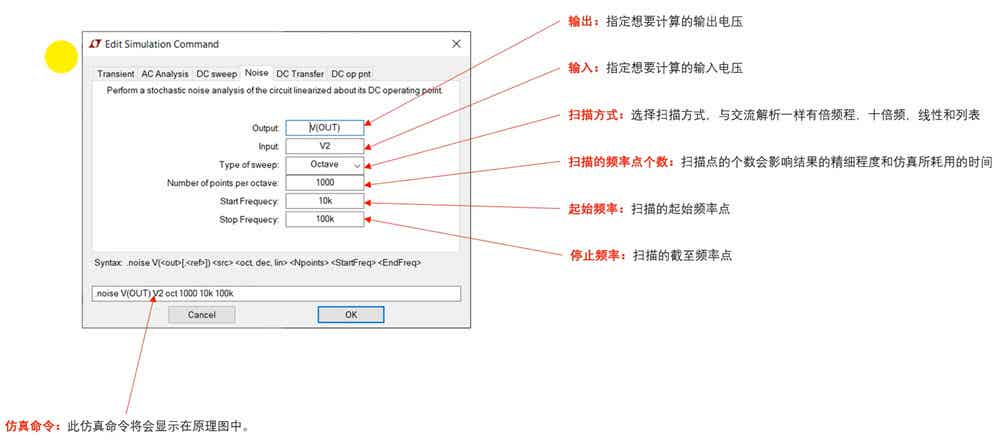

噪声解析之Noise

电压噪声谱密度用来表示运放的噪声性能，单位nV/√Hz，例如：5nV//√Hz即表示每"根号Hz"带宽有5mV的噪声电压，如果信号带宽为1MHz，"根号"以后为1000(根号Hz)乘以5nV，可以算出具有5uV的噪声电压出现在1MHz信号带宽中；

这样就得到噪声谱密度，它是运放的输入输出电压与频率之间的对应关系。

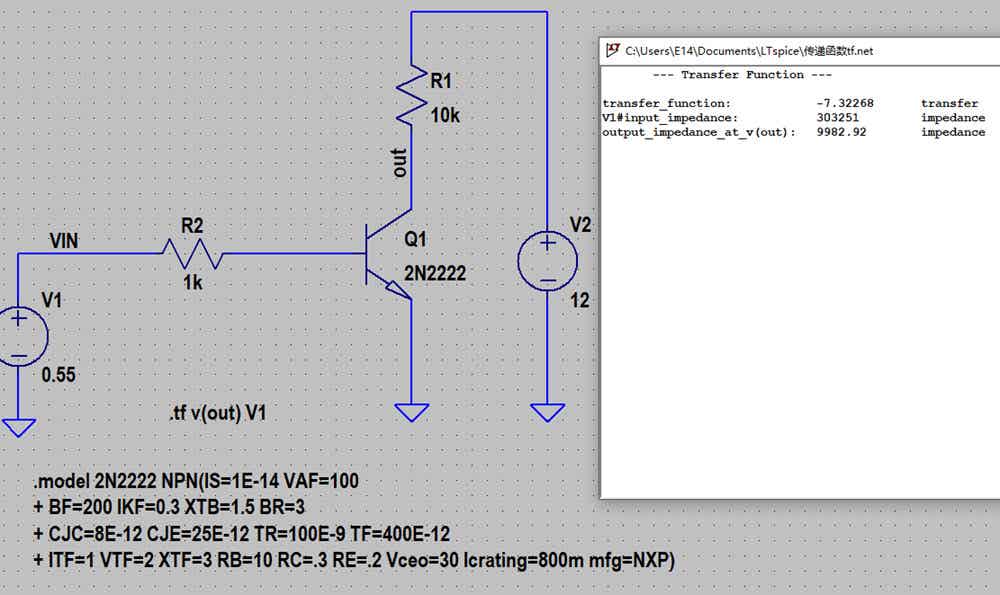

传递函数的解析.tf

输出out：输出变量名，可以是与输出相关联的节点电压或者元件电流；

源source：输入源名称为电压源或者电流源，但不可以是节点的电压或者元件的电流；

如下图说明输出是输入的-7.32268倍，只所以是负数是因为Vin增大，Vout是减小的；

V1#input_impedance:	 303251	 impedance  输阻抗303251k
output_impedance_at_v(out):	 9982.92	 impedance 输出阻抗9982.92k

点命令的options仿真选项的设定

options仿真选项的设定它主要是对初始命令的一些设定。比如仿真时的温度，电流的误差，电压的误差，还有其它的一些细节上的误差及初始的参数。

语法：.options &lt;keyword&gt;=&lt;value&gt;

点命令的temp温度扫描

语法：.temp &lt;温度1&gt; &lt;温度2&gt; &lt;温度3&gt;... 这里的温度是指环境温度。

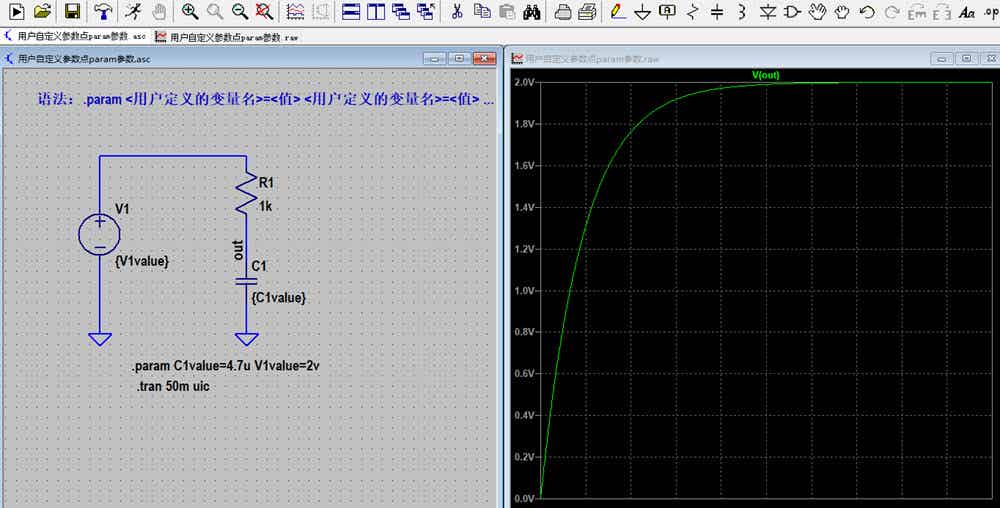

点命令的param用户定义参数

在仿真时可以将电容，电压，电流等的值设成一个变量，这个值是可变的可以用param参数来设定。

语法：.param &lt;用户定义的变量名&gt;=&lt;值&gt; &lt;用户定义的变量名&gt;=&lt;值&gt; ...

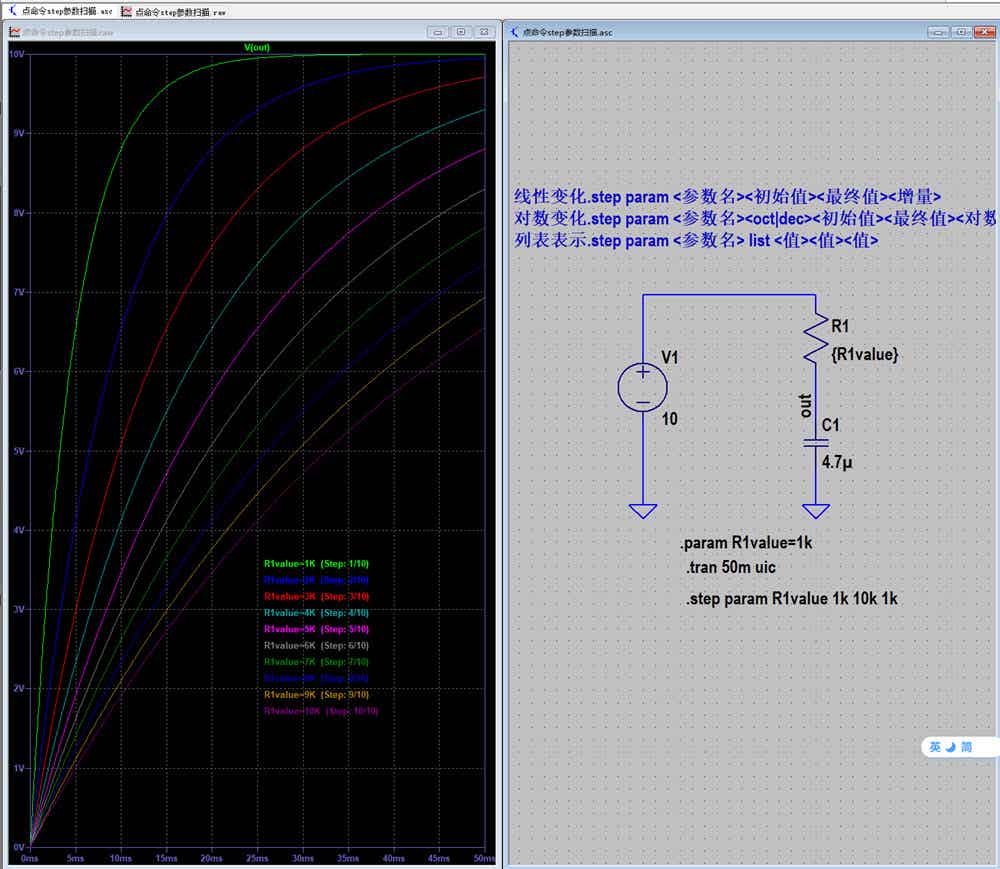

点命令的step参数扫描

当一个元器件参数需要多次扫描时需要使用这个参数。比如：一个激励电压需要在不同电压下的表现。

语法：线性变化.step param &lt;参数名&gt;&lt;初始值&gt;&lt;最终值&gt;&lt;增量&gt;
语法：对数变化.step param &lt;参数名&gt;&lt;oct|dec&gt; &lt;初始值&gt;&lt;最终值&gt;&lt;对数区间内的点数&gt;
语法：列表表示.step param &lt;参数名&gt; list &lt;值&gt;&lt;值&gt;&lt;值&gt;

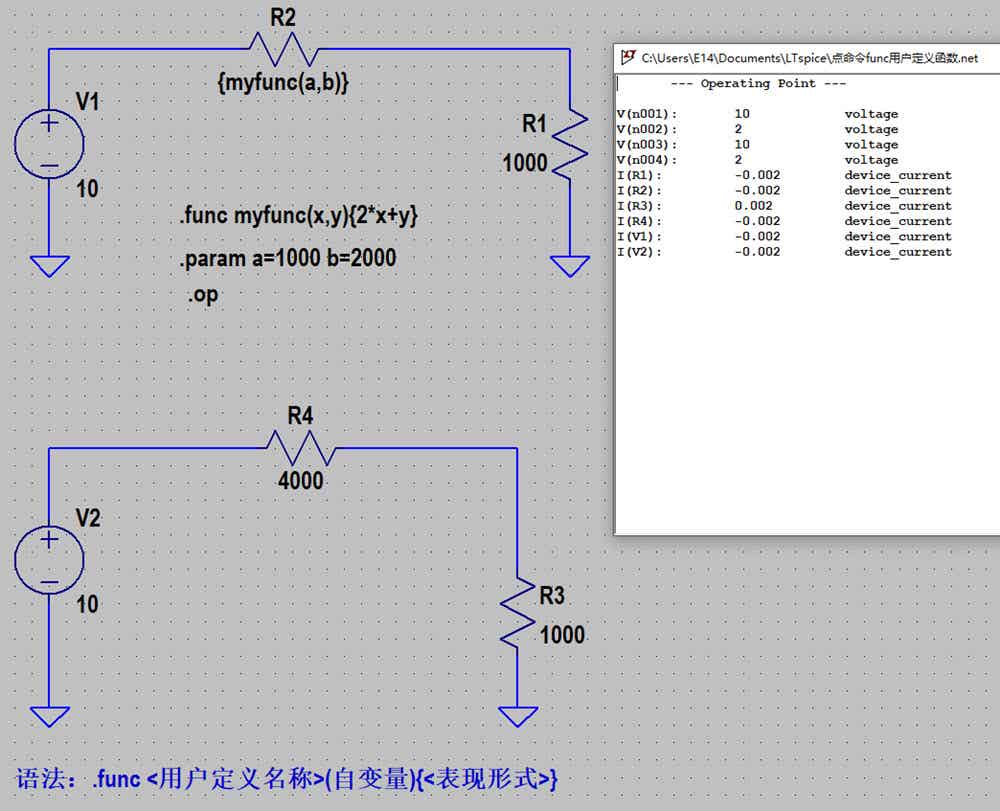

点命令的func用户定义函数

在LTspice中提供一种方法来定义某个元器件的值，

语法：.func &lt;用户定义名称&gt;(自变量){&lt;表现形式&gt;}

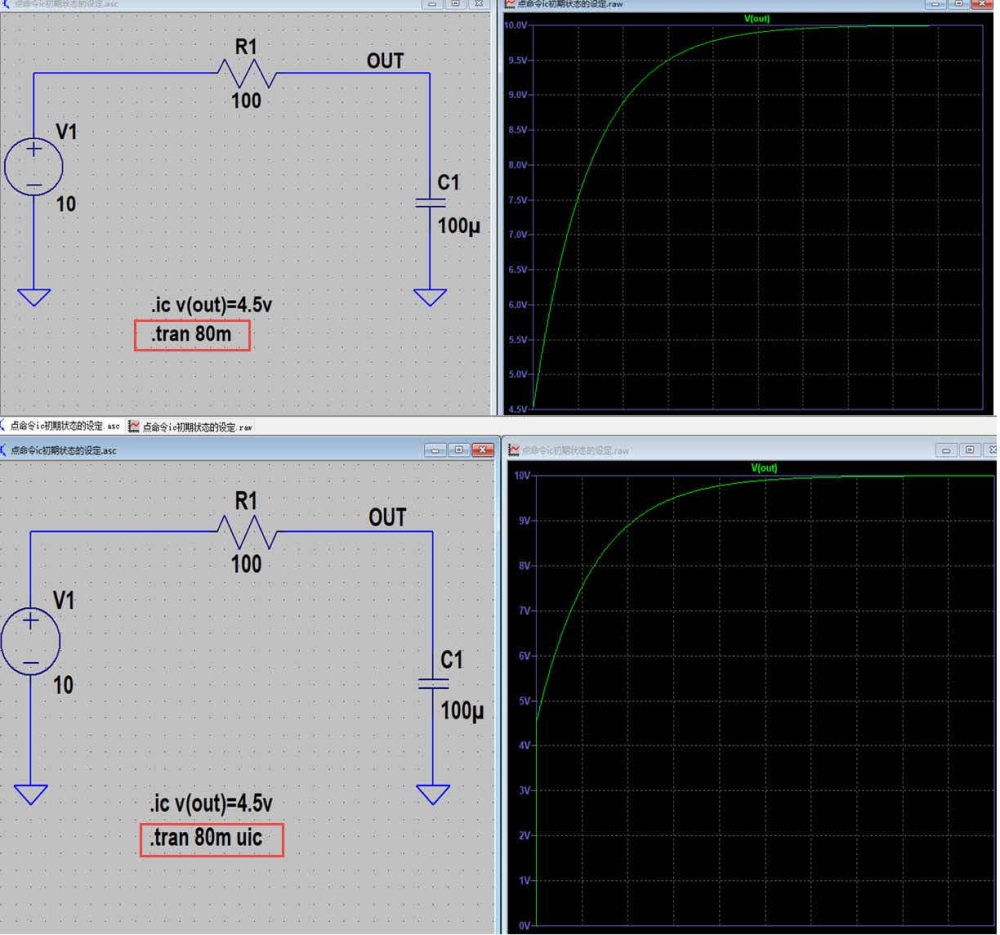

点命令的ic初期状态的设定

元器件的初始状态值，例如电压，电感两端的初始值是可以任意设定的，下面对OUT两端的初始电压值进行设定。这样默认初始值就成了4.5V；不能勾选跳过直流工作点。

点命令的include/lib/subckt/ends

在电路图中如果一个元器件多次重复出现，我们就可以定义为子电路，在添加LTspice中没有的元器件时，可以从官网下载器件的模型，然后就可以使用include/lib/subckt/ends进行包含。

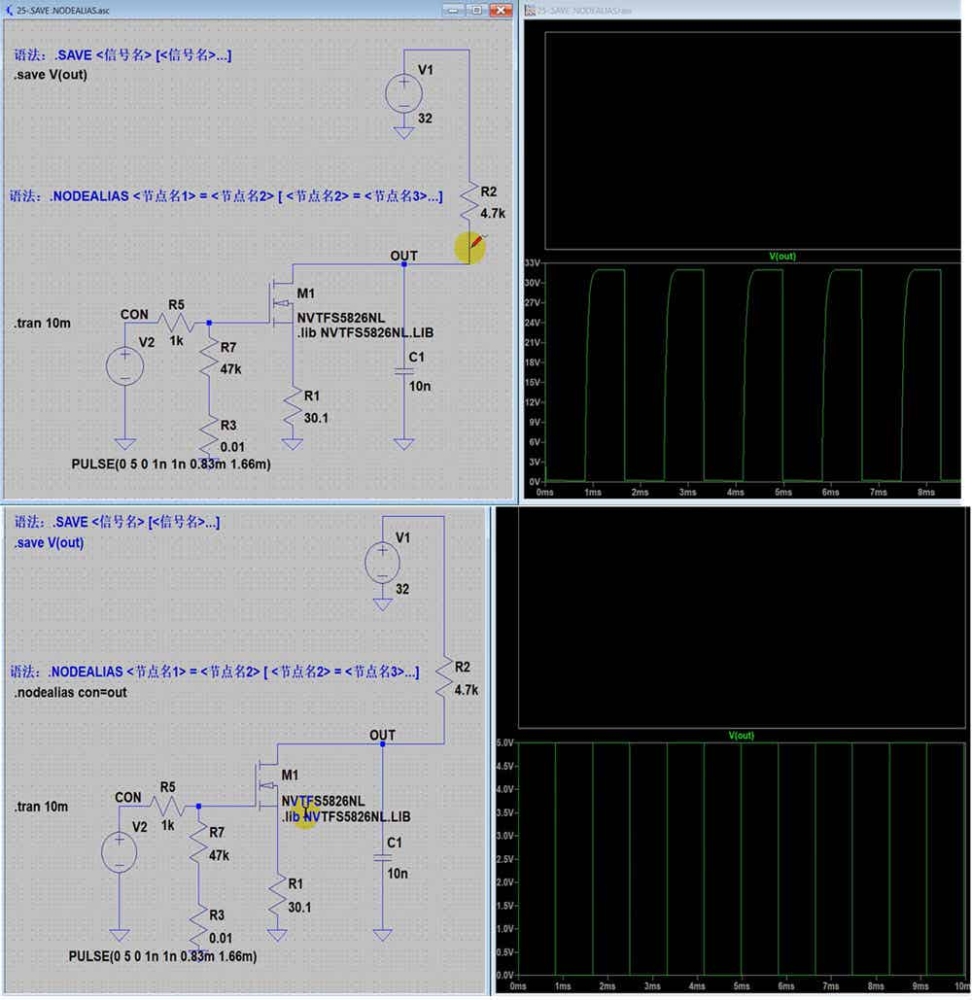

点命令的save/nodealias其它命令

save保存指定信号名的信号，其它的不会被保存；例如：save v(out)这样只保out的信号，也就是只有在out处才会显示电压或电流的符号，其它地方是不显示相应符号的。
nodealias是可以实现不进行电器连线的情况下，可以让任意两个节点短路在一起，

.save &lt;信号名&gt;[&lt;信号名&gt;...]
.nodealias &lt;节点名1&gt;=&lt;节点名2&gt;[&lt;节点名2&gt;&lt;节点名3&gt;...]

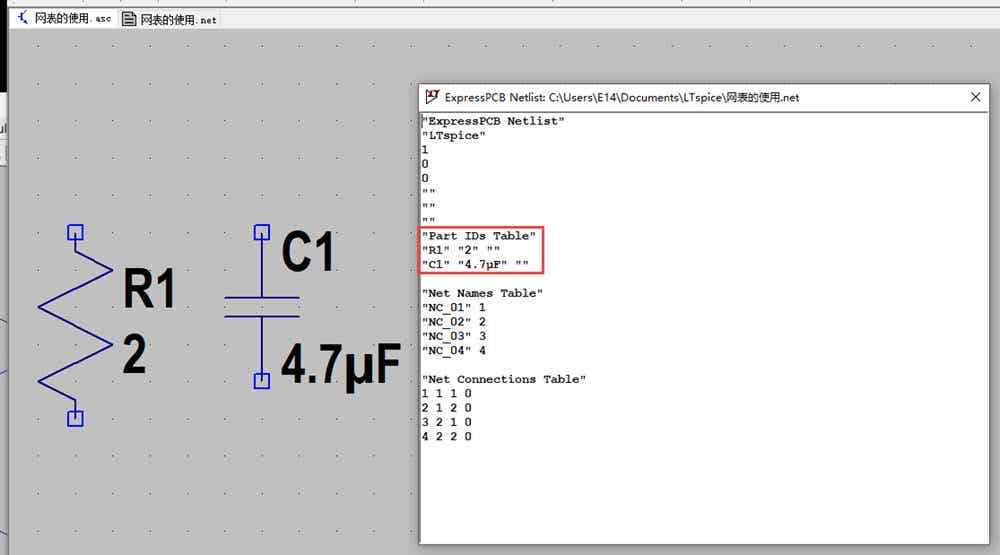

网表的使用

当仿真出现问题，可以使用网表来查询问题出现在哪里，视图—更新并查看SPICE网表；有些网表打不开可以点击菜单栏中的工具导出网表，然后再打开这个网表文件就可以了。按ctrl+鼠标右键可以进行元器件的属性设置。

对元器件的属性及参数设置

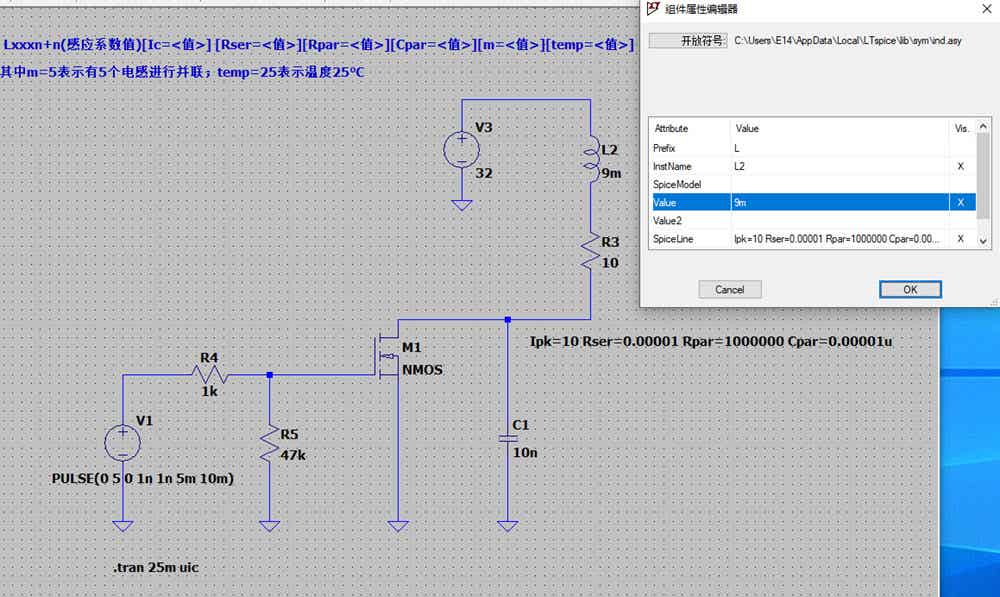

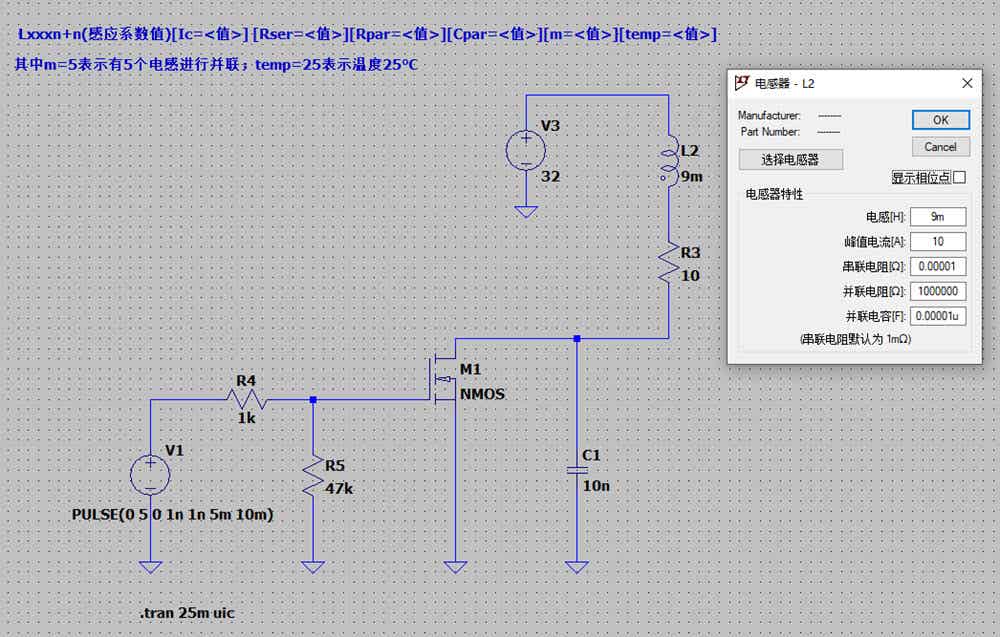

如下图所示鼠标右击电感L2可以电感的参数进行设置，但是设完参数以后是不会显示出来的。

需要按住Ctrl+鼠标右击将可见性进行双击勾选才可以显示上一步设置的参数。

此时对应的网表内容如下所示【查看——SPICE网络表】注：网表是个重要信息参数

* C:\Users\E14\Documents\LTspice\电路要素-电感.asc
L2 N001 N002 9m Ipk=10 Rser=0.00001 Rpar=1000000 Cpar=0.00001u
V1 N004 0 PULSE(0 5 0 1n 1n 5m 10m)
V3 N001 0 32
R5 N005 0 47k
R4 N005 N004 1k
M1 N003 N005 0 0 NMOS
R3 N002 N003 10
C1 N003 0 10n
.model NMOS NMOS
.model PMOS PMOS
.lib C:\Users\E14\AppData\Local\LTspice\lib\cmp\standard.mos
.tran 25m uic
* Lxxxn+n(感应系数值)[Ic=&lt;值&gt;] [Rser=&lt;值&gt;][Rpar=&lt;值&gt;][Cpar=&lt;值&gt;][m=&lt;值&gt;][temp=&lt;值&gt;]
* 其中m=5表示有5个电感进行并联；temp=25表示温度25℃
.backanno
.end
解析：V3 N001 0 32
V3的上节点是N001, 下节点是GND, 它的值是32
