温室大棚电路工作原理分析

首先介绍的的是电源电路，也是任何电路都有的重要组成部分。12V直流电—–VD1防反接二极管—-滤波后得到平滑的直流电—–经LM7805得到稳定的5V直流电，LED1电源指示灯点亮。

灯光控制电路，光线的变线经过RG元件会产生阻值大小的变化—–LM317的1脚接可变参数。

通过RP1的上半部分与RG的电阻分压，可以得到Uo的输出电压值。光线越强则RG就会越小，则Uo就会越小灯也就会越暗；

温度检测电路，LM35的温度模拟量输出的传感器，2脚接输出端，输出一个电压信号，如，输也0.25V则表示25摄氏度，乘以100就得到了。

同相比例放大电路，COM1输入与AI1输出【以10倍关系，如输入0.1V则在AI1输出1V放大10位的关系】

湿度检测电路，它是两个金属片，相当于一个可调电阻，当两个金属片接触的水汽越多，导电的程度就越大，阻值就越小，经R6分压后得到的电压也就越小，则输出的AI0电压也就越小。

烟雾检测电路，烟雾检测也是一样，也可以看作是一个可变电阻，当烟雾浓度越高时它的阻值就会越小，RP3中间抽头处3得到的电压也就越高，LM358的反相端是R8，R9分压作为基准。当3脚大于2.5V的基准则输出高电平5V；则VT2导通，此时DIO1输出的是低电平。

昆虫计数电路，它是一个光电传感器，当中间没有东西挡住时，有光线过来，导通，则DIO2就输出低电平；当中间有东西挡住时，没有光线过来，不导通，则DIO2就输出高电平【不导通时，5V经R13不能够成回路，则DIO2就是5V高电平】；

风扇控制电路，当DIO3有高电平时，则VT3,VT4都导通，则风扇转动。复合管的目的就是加大放大倍数，电流就会越大。

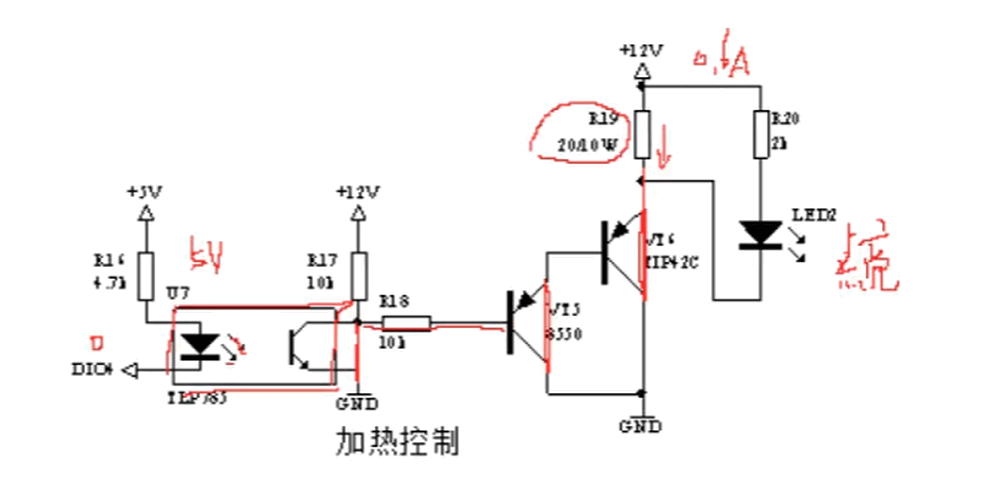

加热控制电路，它是一个光耦，当DIO4输入的是一个低电平时，则VT5，VT6导通，则LED2指示灯点亮，则加热盘R19就会工作。

报警器电路，当DIO5给低电平时，则VT7导通，报警器发声。
