S7-200 SMART数据日志

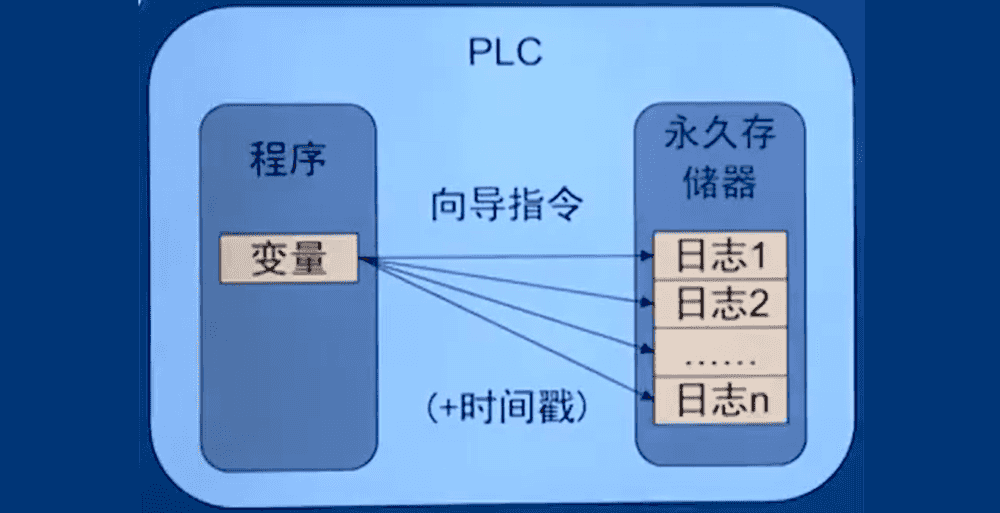

所谓的数据日志就是PLC在运行的过程中有很多的变量的数值，通过我们可以在上位机上来显示这些个数值；例如wincc中可以显示，而且还可以归档；当没有上位机可以使用PLC来实现一些简单的数据日志来实现一些简单的记录导出到表格之中，类似于一些报表的文件。

数据日志的特点

• 最多创建4个数据日志文件，单个文件最大2mb;
• 每个数据日志最多200个字节的变量，如果记录日期或者时间，则各占用3个字节。
• 设置的最大记灵数条目为65535
• 循环记录，如果超过最大记录量则新数据覆盖老数据。假如只记录10条，则记录第11条时就会把第一条覆盖掉。
• 可以设置或不设置时间戳
• 可以设置上传后是否清除已上传的日志。

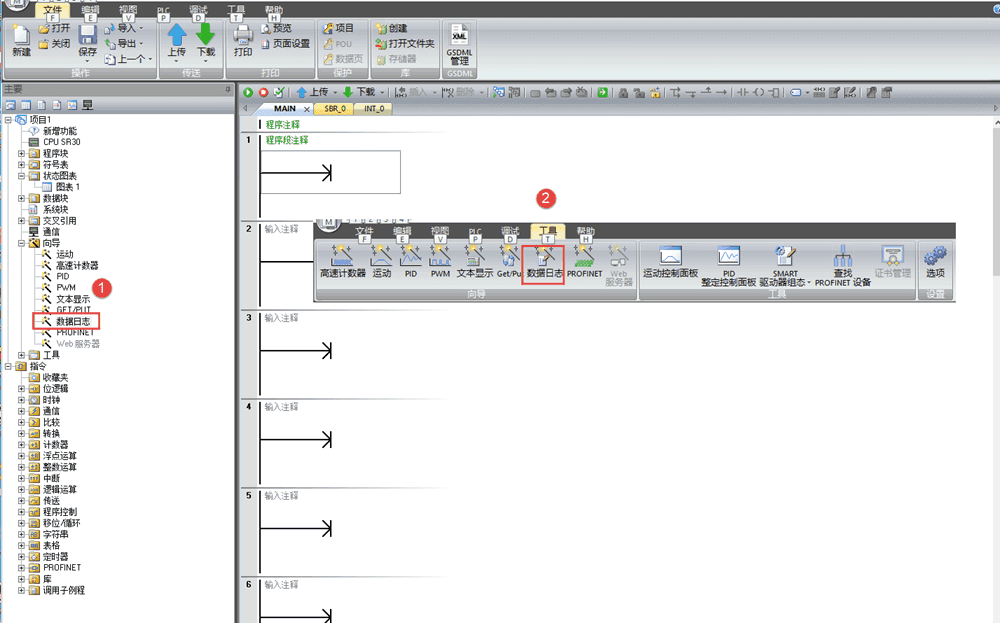

向导的方法来配置数据日志

方法1：是在向导中的数据日志；

方法2：在菜单栏中的工具中的数据日志；

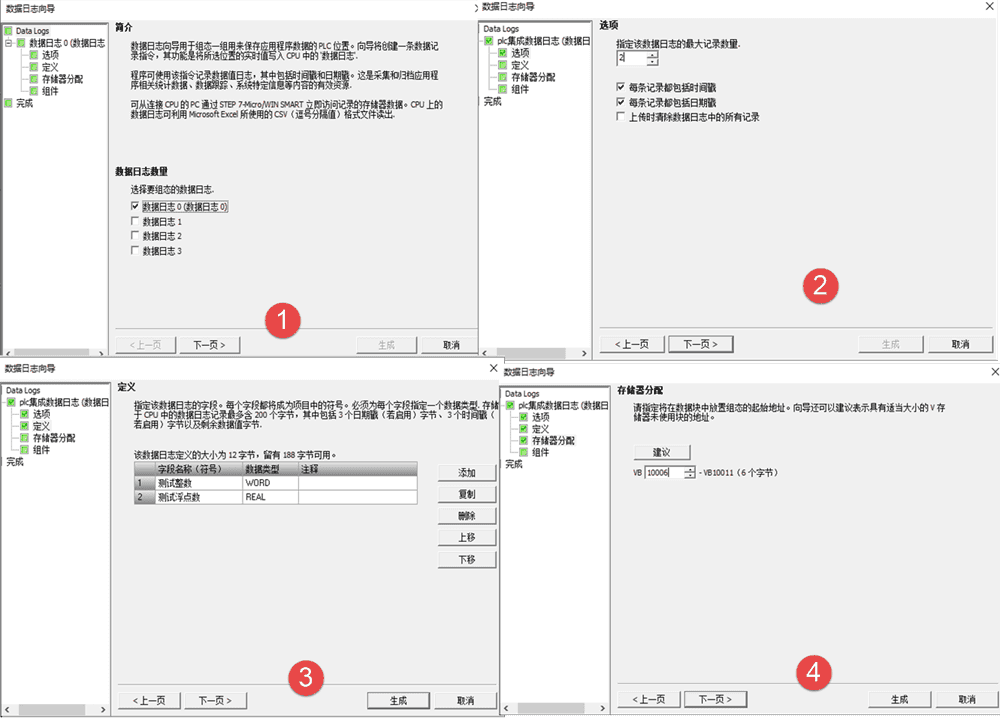

对日志文件进行配置，此处只配置一个数据日志文件，数据日志0改为自己的实际文件名，这个是最后导出表格后显示的名字。

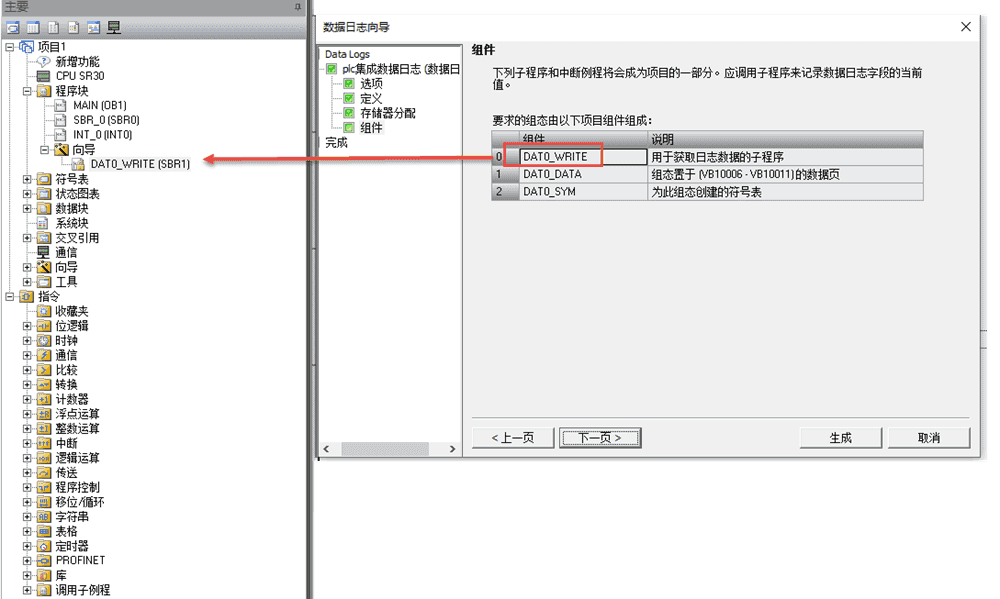

在程序块的向导中会生成一个子程序用于调用。

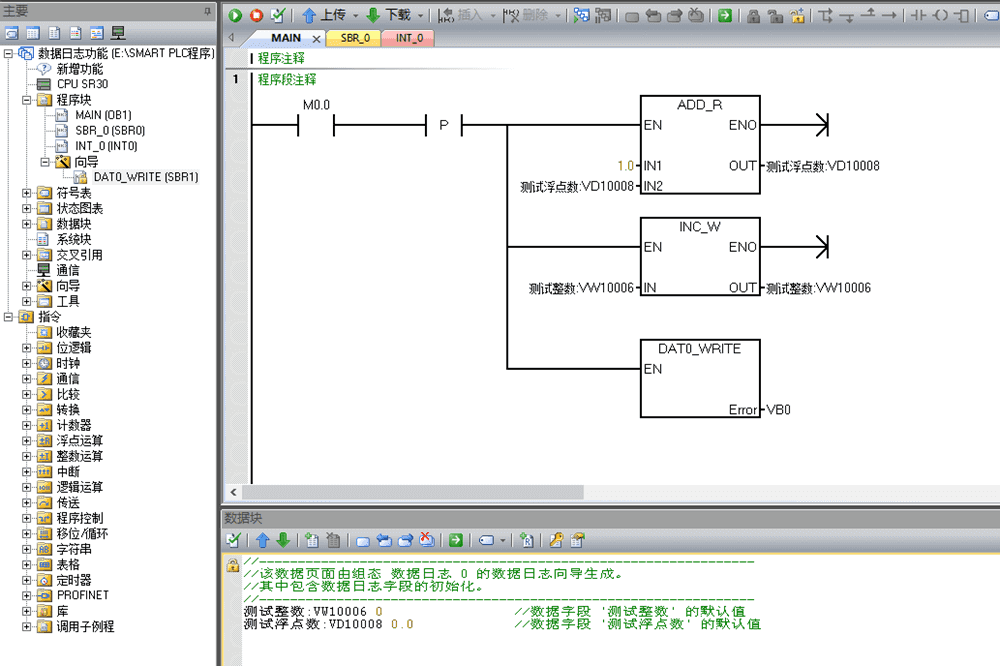

数据日志的调用，通常用沿指令触发该子程序，每秒钟最多触发10~15次，否则会报错132；变量在组态时就已经命名好了。

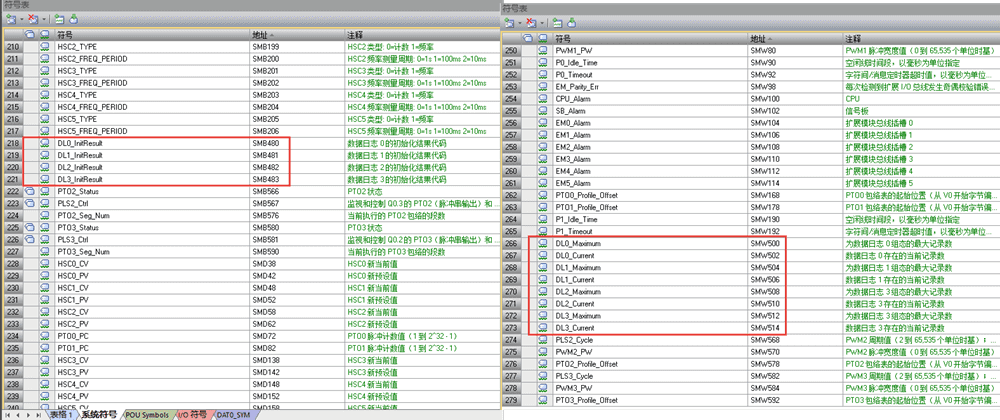

数据日志用到的特殊寄存器

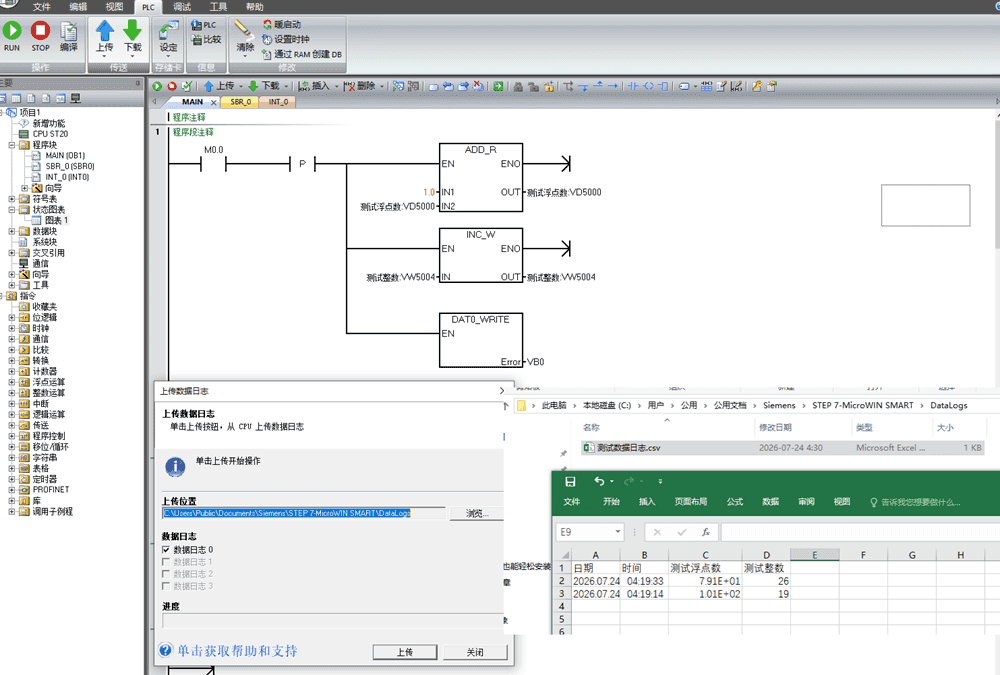

如何导出日志

在上传——-数据日志
