SPI通讯基础

SPI协议简介

SPI是串行外设接口（Serial Peripheral Interface）的缩写，是美国摩托罗拉公司（Motorola）最先推出的一种同步串行传输规范，也是一种单片机外设芯片串行扩展接口，是一种高速、全双工、同步通信总线，所以可以在同一时间发送和接收数据，SPI没有定义速度限制，通常能达到甚至超过10M/bps。

SPI有主、从两种模式，通常由一个主模块和一个或多个从模块组成（SPI不支持多主机），主模块选择一个从模块进行同步通信，从而完成数据的交换。提供时钟的为主设备（Master），接收时钟的设备为从设备（Slave），SPI接口的读写操作，都是由主设备发起，当存在多个从设备时，通过各自的片选信号进行管理。

SPI通信原理很简单，需要至少4根线，单向传输时3根线，它们是MISO（主设备数据输入）、MOSI（主设备数据输出）、SCLK（时钟）和CS/SS（片选）：

MISO（Master Input Slave Output）：主设备数据输入，从设备数据输出：
MOSI（Master Output Slave Input）：主设备数据输出，从设备数据输入；
SCLK（Serial Clock）：时钟信号，由主设备产生；
CS/SS（Chip Select / Slave Select）：从设备使能信号，由主设备控制，一主多从时， CS/SS是从芯片是否被主芯片选中的控制信号，只有片选信号为预先规定的使能信号时（高电位或低电位），主芯片对此从芯片的操作才有效。

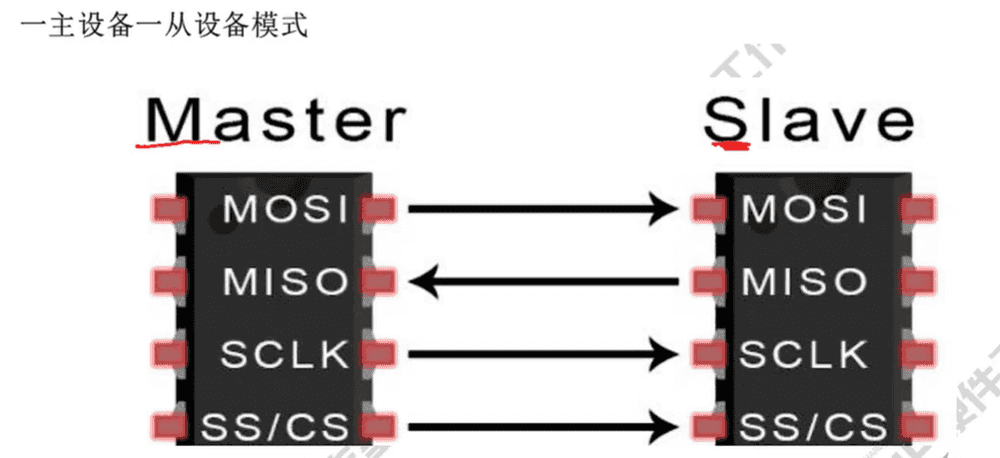

一个主设备一个从设备

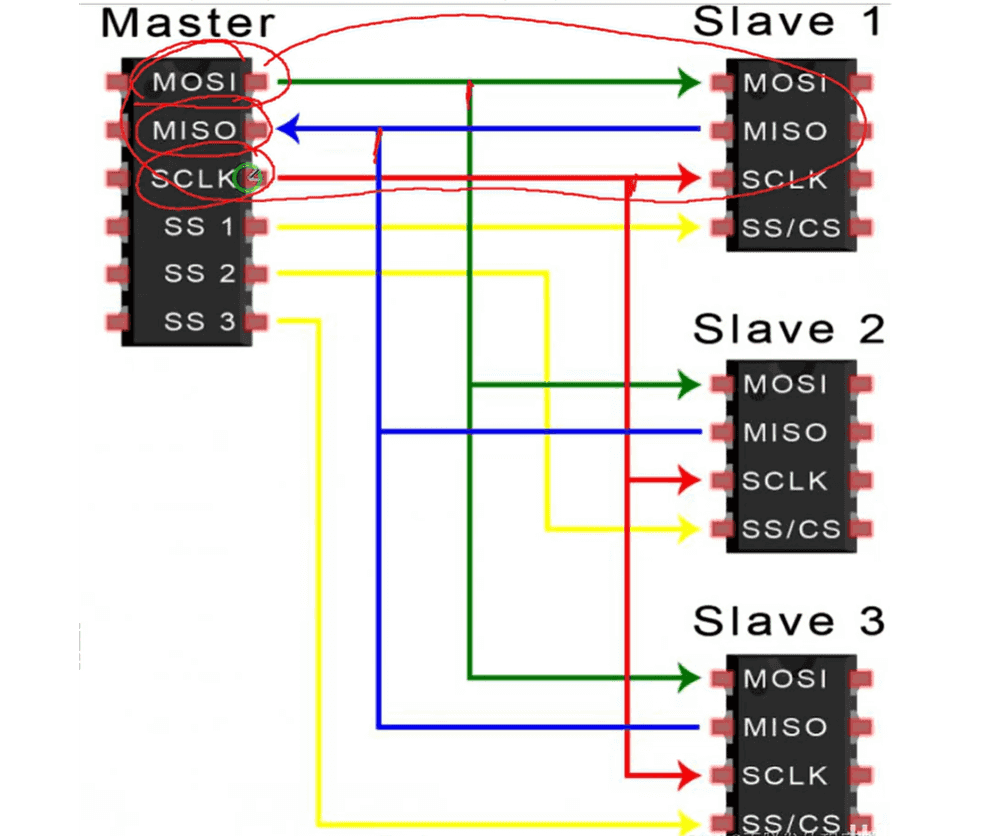

一主设备多个从设备

每一个从设备，主设备都会给一个片选信号；

通信原理

SPI数据通信的流程可以分为以下几步：

主设备发起信号，将CS/SS拉低，启动通信。

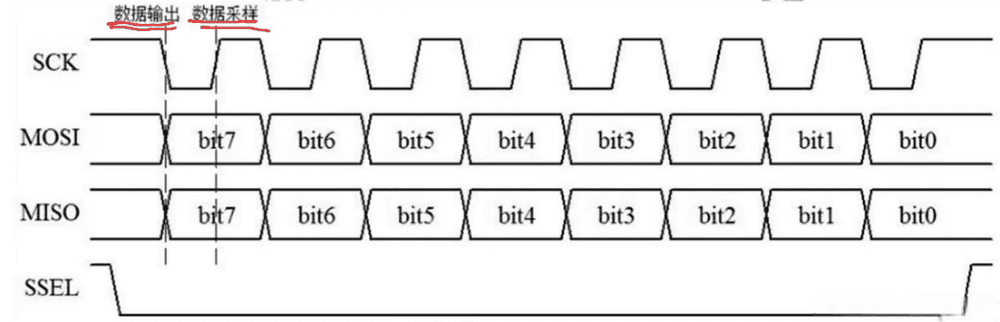

主设备通过发送时钟信号，来告诉从设备进行写数据或者读数据操作（采集时机可能是时钟信号的上升沿（从低到高）或下降沿（从高到低），因为SPI有四种模式，它将立即读取数据线上的信号，这样就得到了一位数据（1bit）。

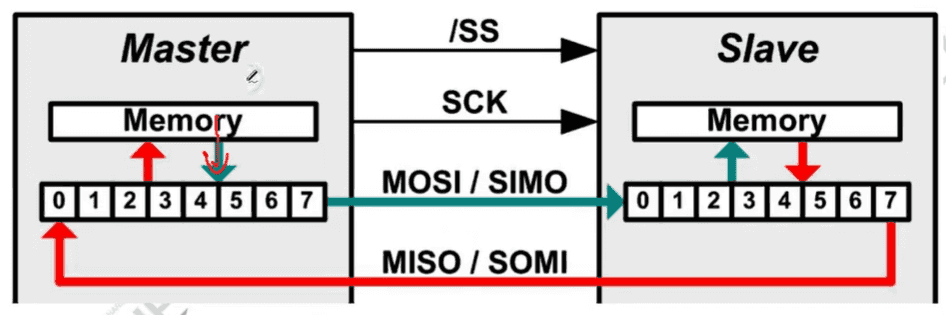

主机（Master）将要发送的数据写到发送数据缓存区（Menory），缓存区经过移位寄存器（缓存长度不一定，看单片机配置），串行移位寄存器通过MOSI信号线将字节一位一位的移出去传送给从机，同时MISO接口接收到的数据经过移位寄存器一位一位的移到接收缓存区。
从机（Slave）也将自己的串行移位寄存器（缓存长度不一定，看单片机配置）中的内容通过MISO信号线返回给主机。同时通过MOSI信号线接收主机发送的数据，这样两个移位寄存器中的内容就被交换。
