WinCC与Modbus TCP设备的连接使用

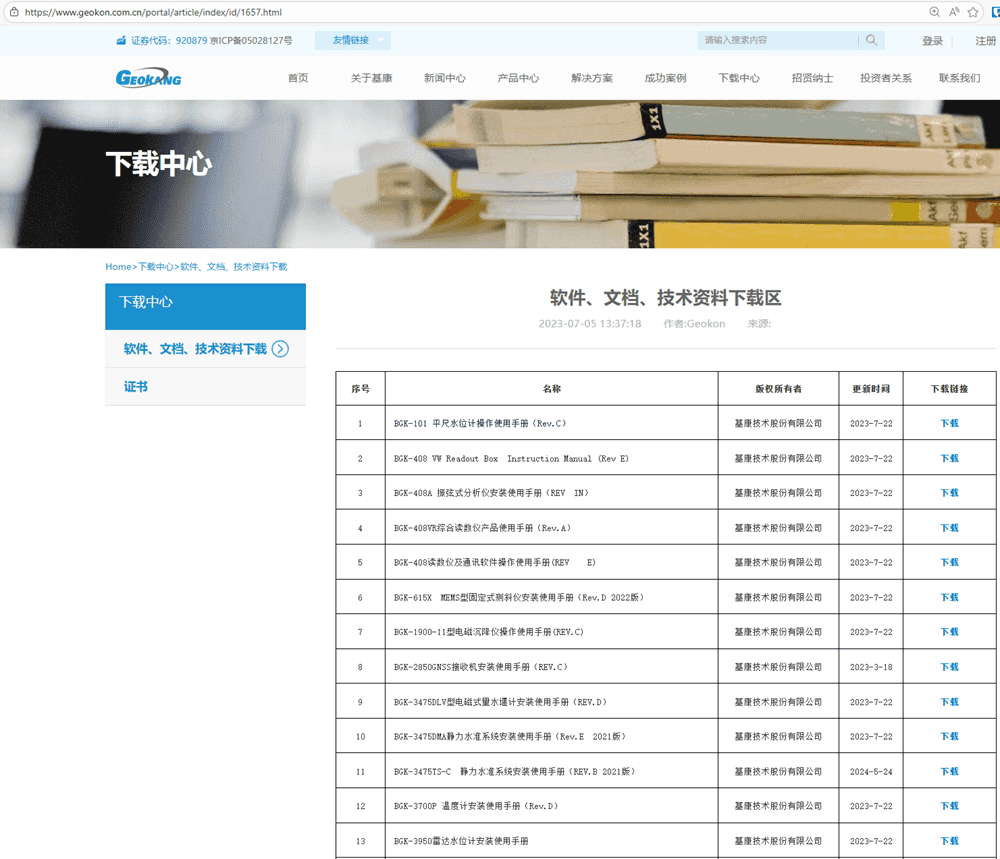

从基康仪器股份有限公司官网下载资料，本示例的型号为BGK-Micro-40Pro型自动化数据采集仪；

配套的BGKLogger数据采集管理系统软件基于WINDOWS工作平台，集用户管理、测量管理、数 据管理、通讯管理于一身，为工程安全的自动化测量及数据处理提供了极大的方便和有力的支持。

自动化数据采集仪配置

• 自动化数据采集仪通过WEB服务进行配置。进入WEB服务配置界面的方式有两种：
• 一种自 动化数据采集仪与电脑用网线直联方式，打开浏览器输入IP地址：192.168.188.1，终端ID: 0002C9A3 终端PIN: AF4C7BCA；
• 另一种是搜索 以自动化数据采集仪设备地址命名的WIFI名称，密码为66666666，用手机或电脑连接WIFI，打 开浏览器输入IP地址：192.168.189.1，输入终端ID: 0002C9A3 终端PIN码: AF4C7BCA 登录

在wincc中创建变量

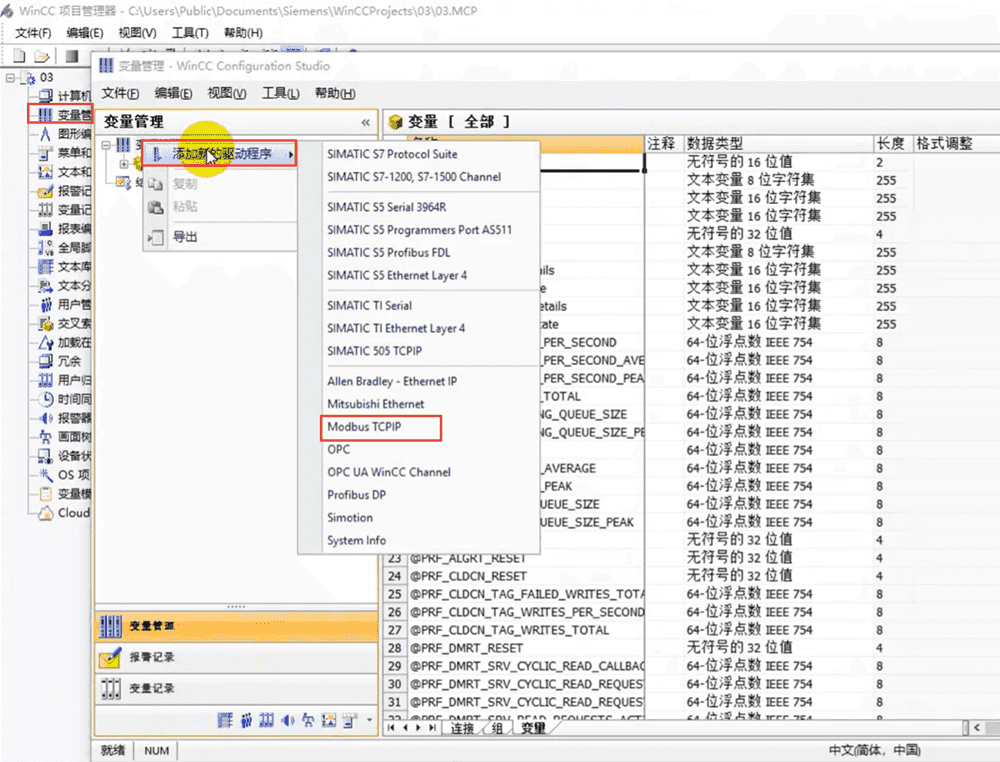

• 在变量管理上右击，添加新的驱动程序，再选择Modbus TCPIP

• 在新出现的Modbus TCPIP单元上右击新建连接；

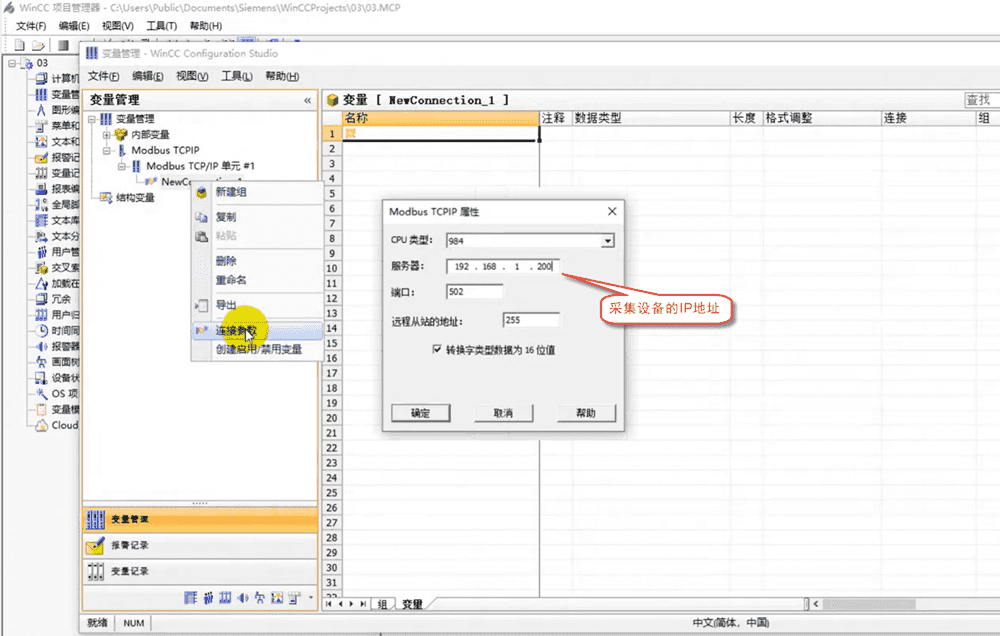

• 在新的连接上右击连接参数，填写采集设备，如自动化数据采集器的IP地址，远程从站的地址根据实际情况填写；这样wincc就可以读取自动化采集器相应接口的寄存器数据了。

创建一些变量，

根据厂家提供的数据手册进行添加变量。

根据手册依次添加变量

以上变量添加完后，在wincc的画面中使用这些变量就可以了。
