威纶通HMI曲线趋势图

使用趋势图曲线

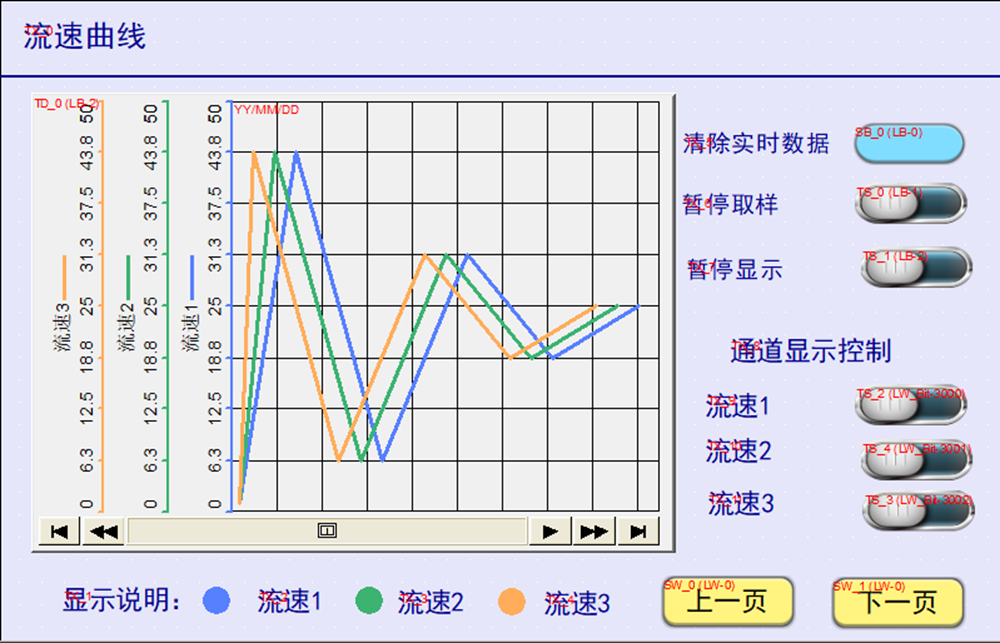

下面介绍使用趋势图曲线实时监控这些参数的一个变化过程，

◆ 资料取样有三个步骤

• 将液位、流量、流速它采集到的数据存放在地址当中；
• 在软件上进行一个组态；
• 使用趋势图

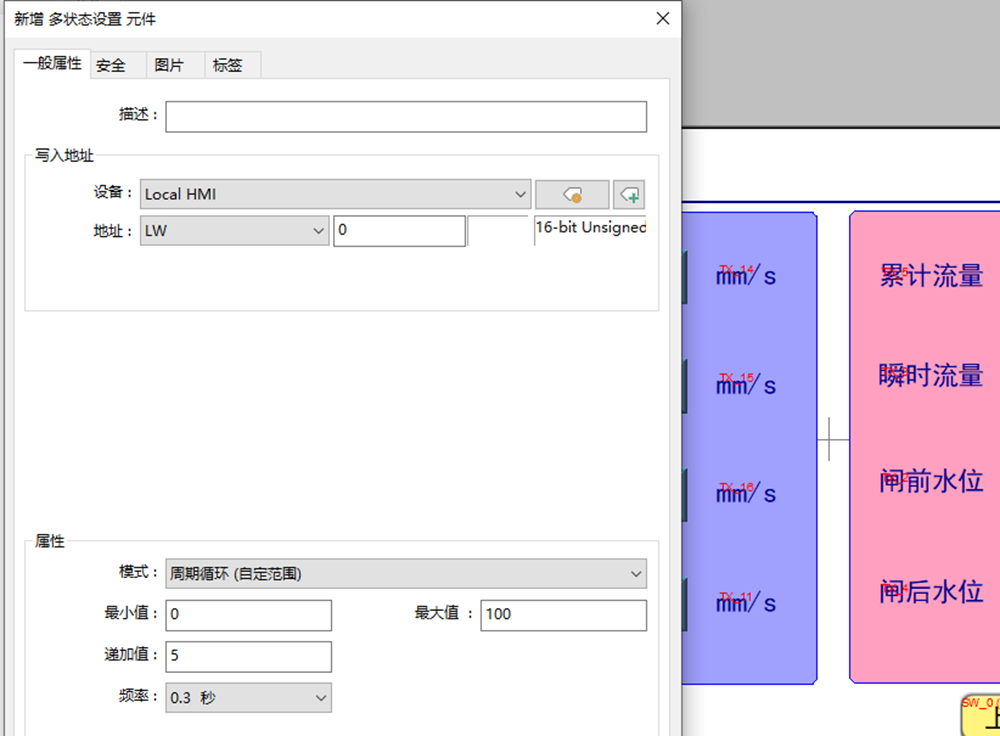

可以新增一个多状态设置，使用一个用于测试的内部变量，相当于模拟采集到数据放到LW0变量中。

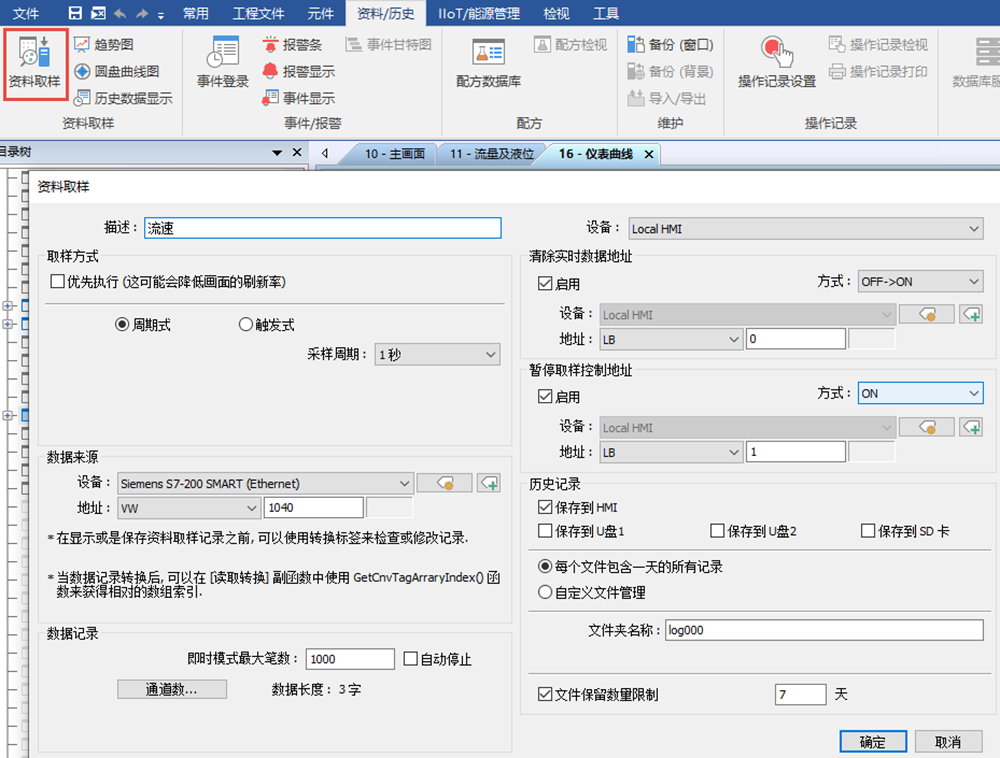

◆ 点击资料取样，将变量进行添加到通道中；勾选清除实时数据地址LB0，曲线中的数据会被清除；暂停取样控制地址LB1，曲线中的数据会被暂停；历史记录会被保存到HMI中；

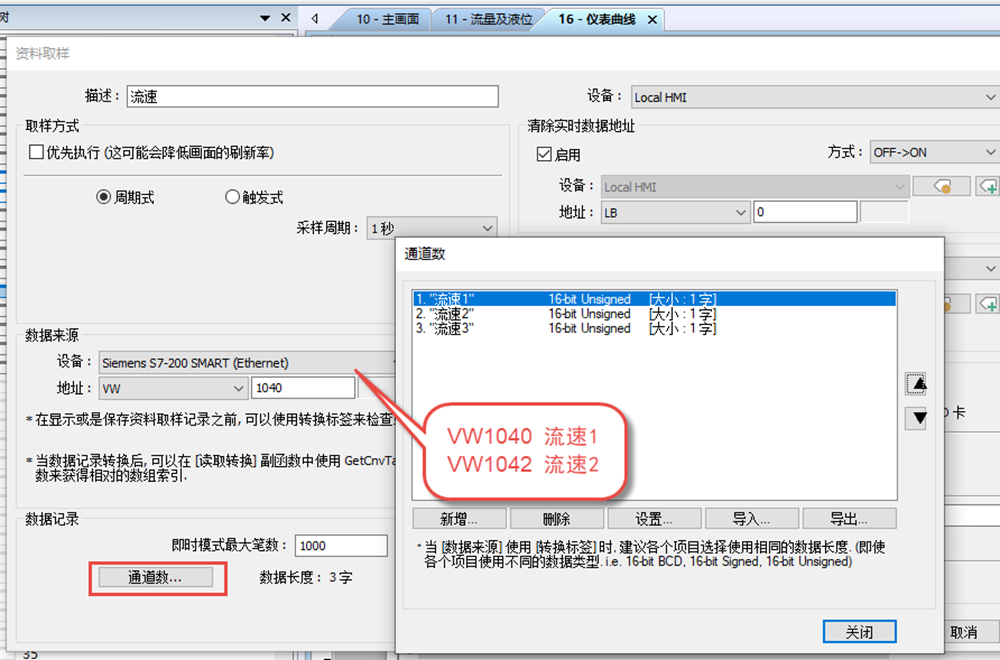

◆ 点击通道数… 将变量添加到通道中就可以使用了。

◆ 数据来源是系统参数中预先添加好的，

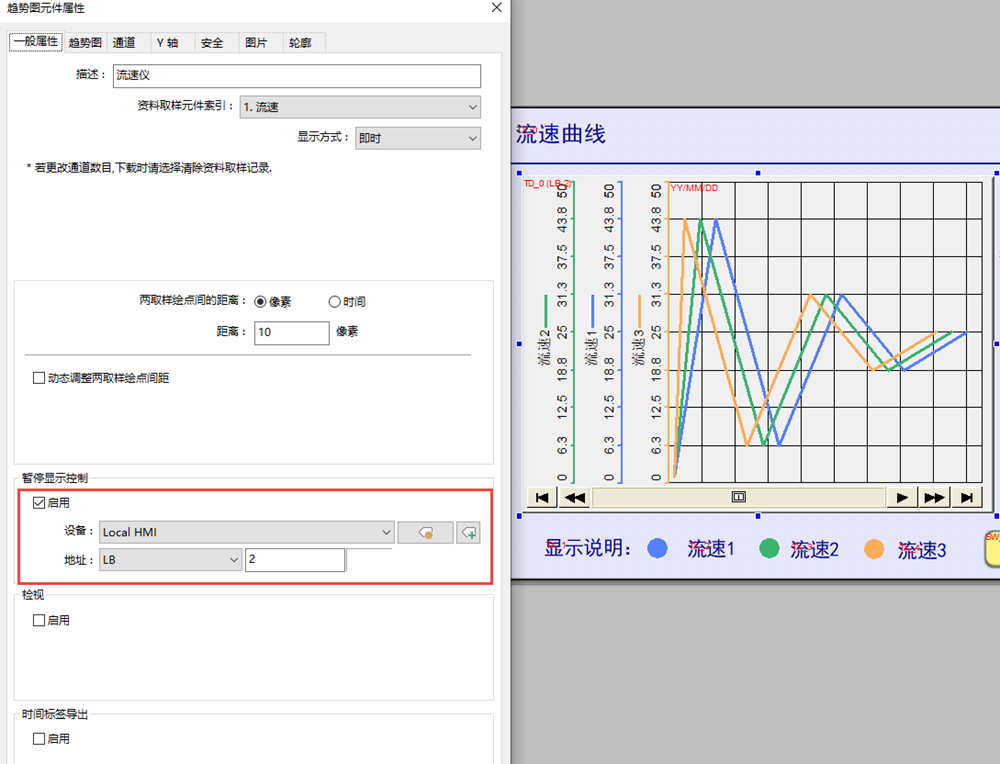

◆ 添加一个趋势图，勾选暂停显示控制，也就是点击这个变量，曲线数据就会暂停但是采集在内存中还是续继。

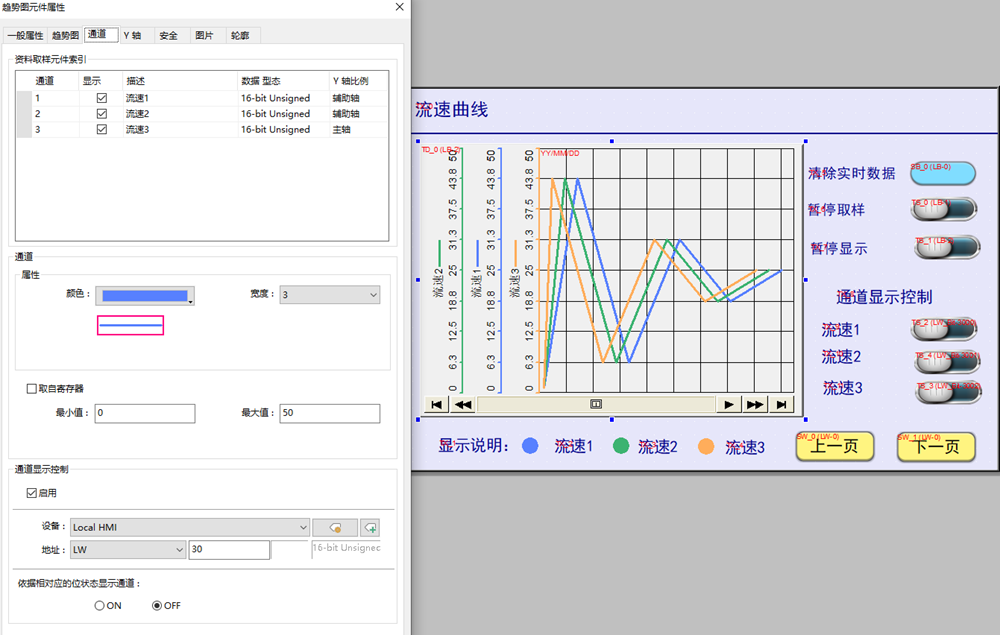

◆ 通道中的数据是资料取样中添加的，勾选通道显示控制，就可以让三个通道中的数据，只显示某一个或两个。

◆ 拖放几个按钮，并关联上面的LB0, LB1, LB2, 而通道显示控制分别关联LW3000 LW3001 LW3002

有关历史数据可以参考
