wincc报警记录如何关联过程值，并在触发报警时显示当前值

wincc报警记录如何关联过程值，并在触发报警时显示当前值，也就是在报警的时候显示当前的数值。

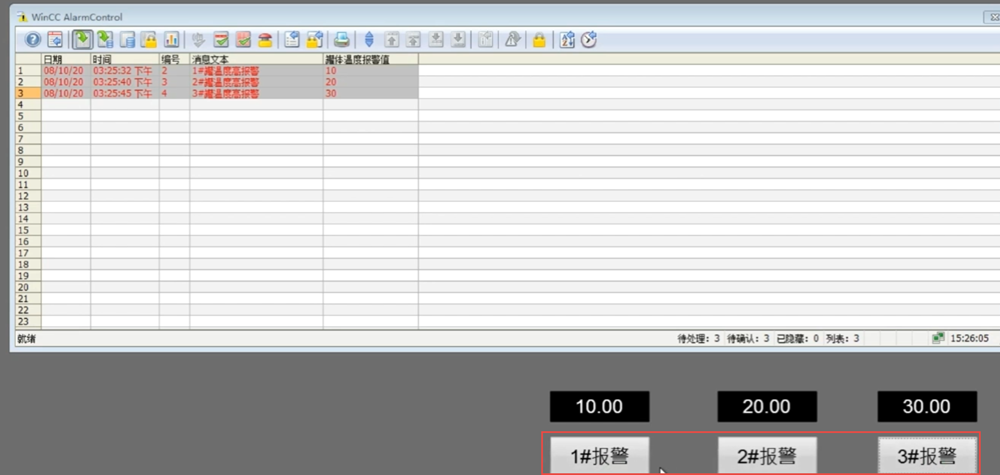

其中"1#报警","2#报警","3#报警",是下位机的一个二进制开关量，或者是一个变量的位；是在下位机中写好的，只需在上位机调用即可。

步骤一：新建变量

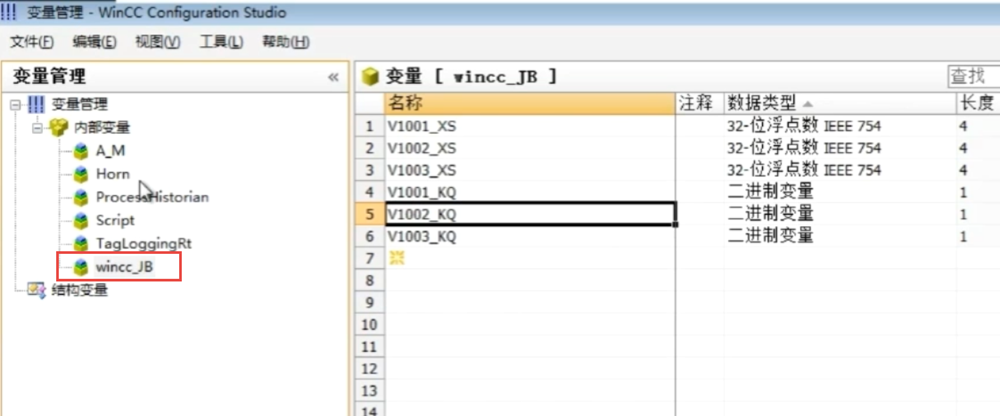

打开变理管理，在内部变量中新建几个变量做为测试，二进制的做为按钮来用，如超限触发的位，32位浮点数做为数据是个过程值，如压力、温度等；

步骤二：打开报警记录

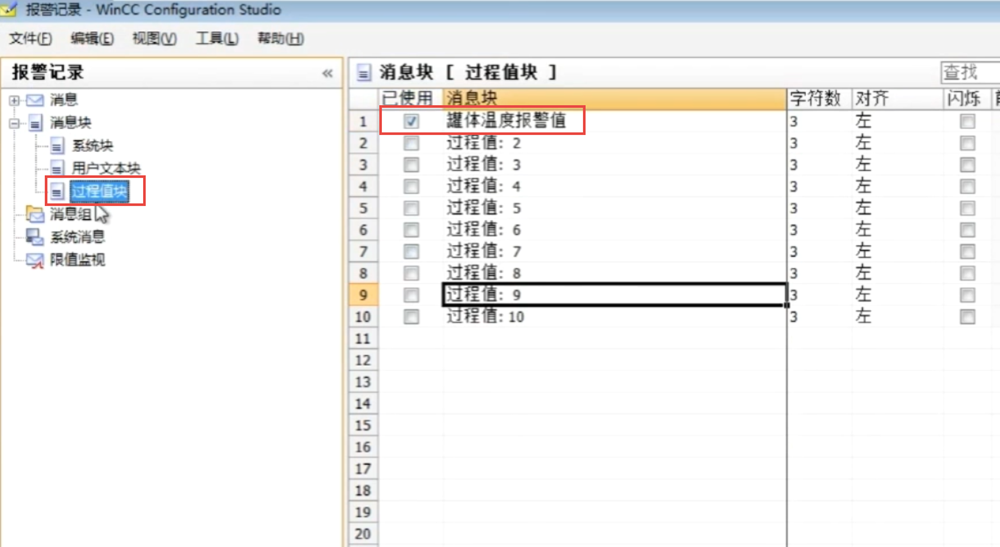

1、在消息块的过程值块中，将消息块命名为罐体温度报警值，并勾选"已使用"；

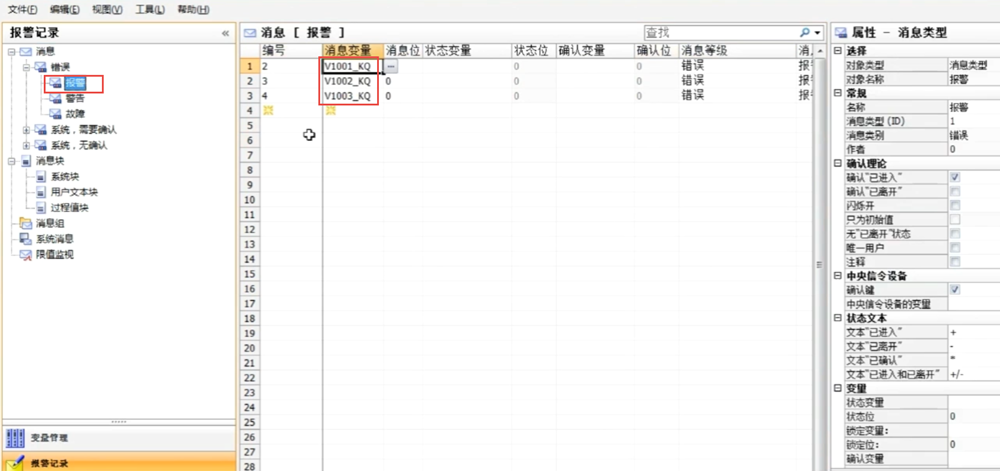

2、在消息——错误—–报警——-添加触发按钮或触发位；

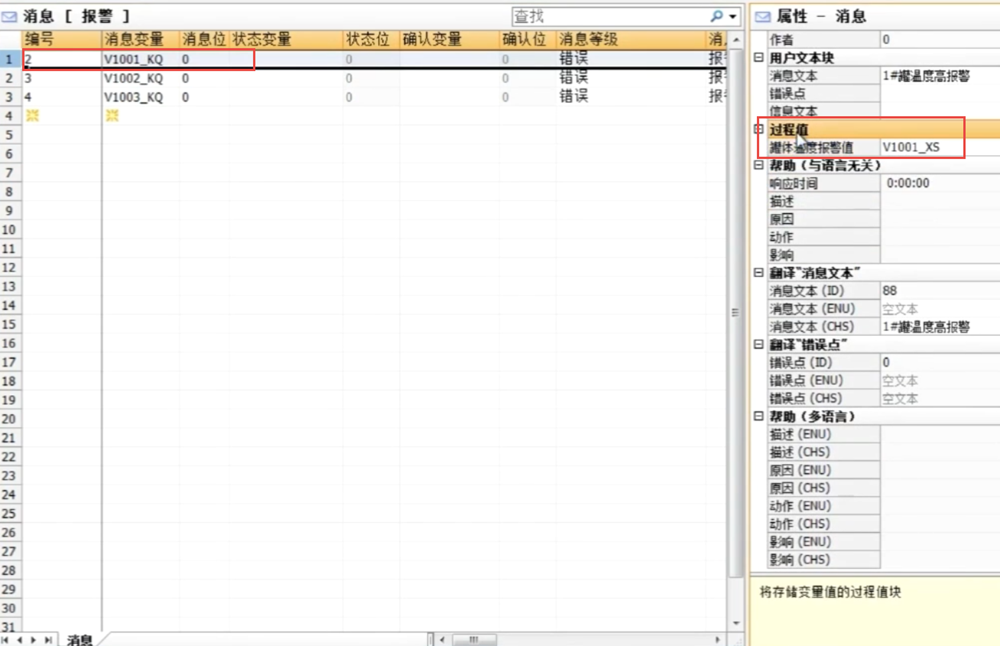

3、如何将这个报警的位与报警的过程值关联，选中报警的按钮或位，在过程值中关联过程值的变量；

步骤三：如何将罐体温度报警值添加到Wincc AlarmControl列中。

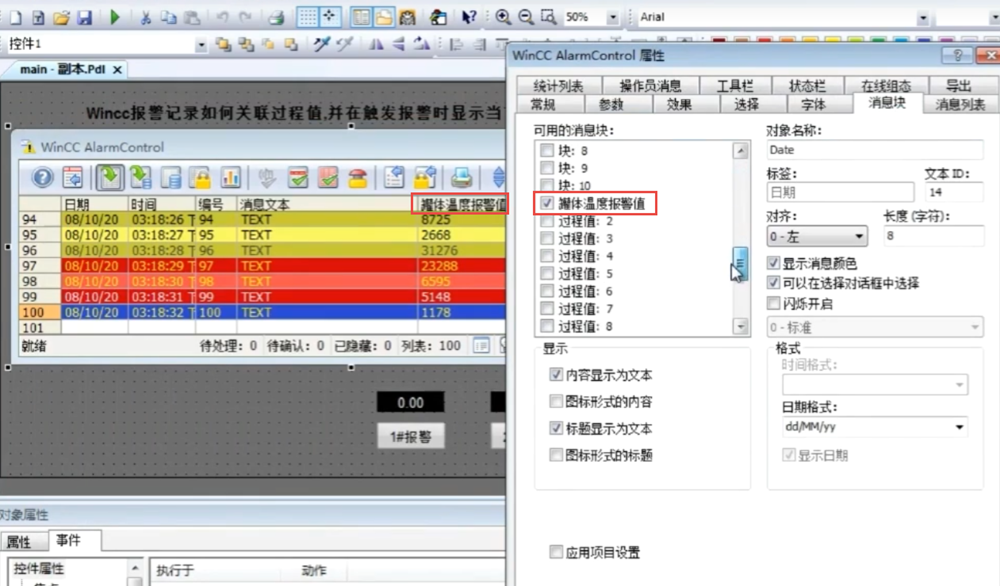

在消息块中勾选"罐体温度报警值"；

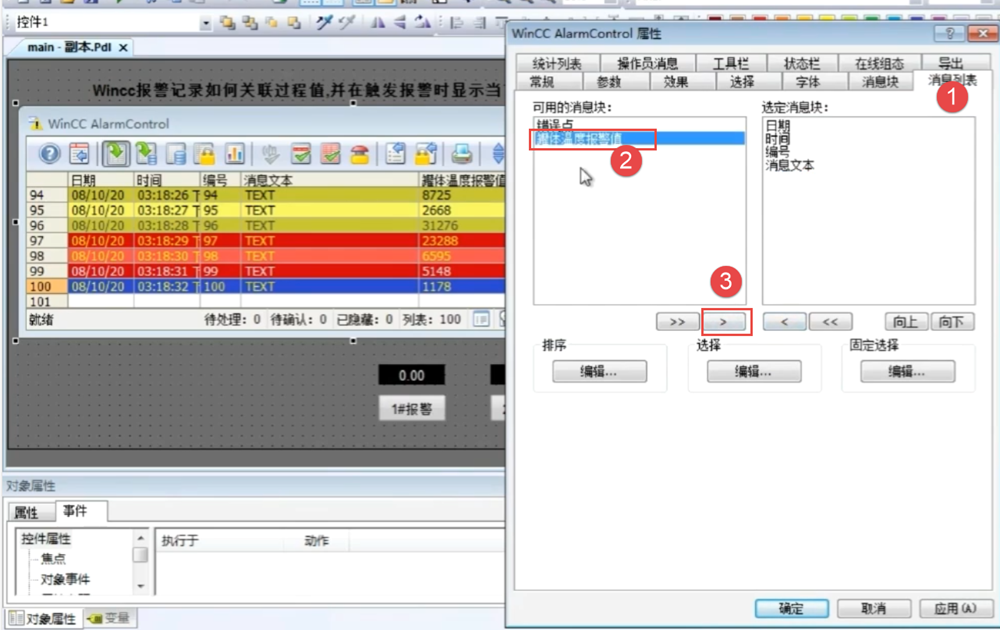

在消息列表中将"罐体温度报警值"移到右侧的"选定消息块"中。
