PLC的过程映像及作用

PLC的过程映像及作用

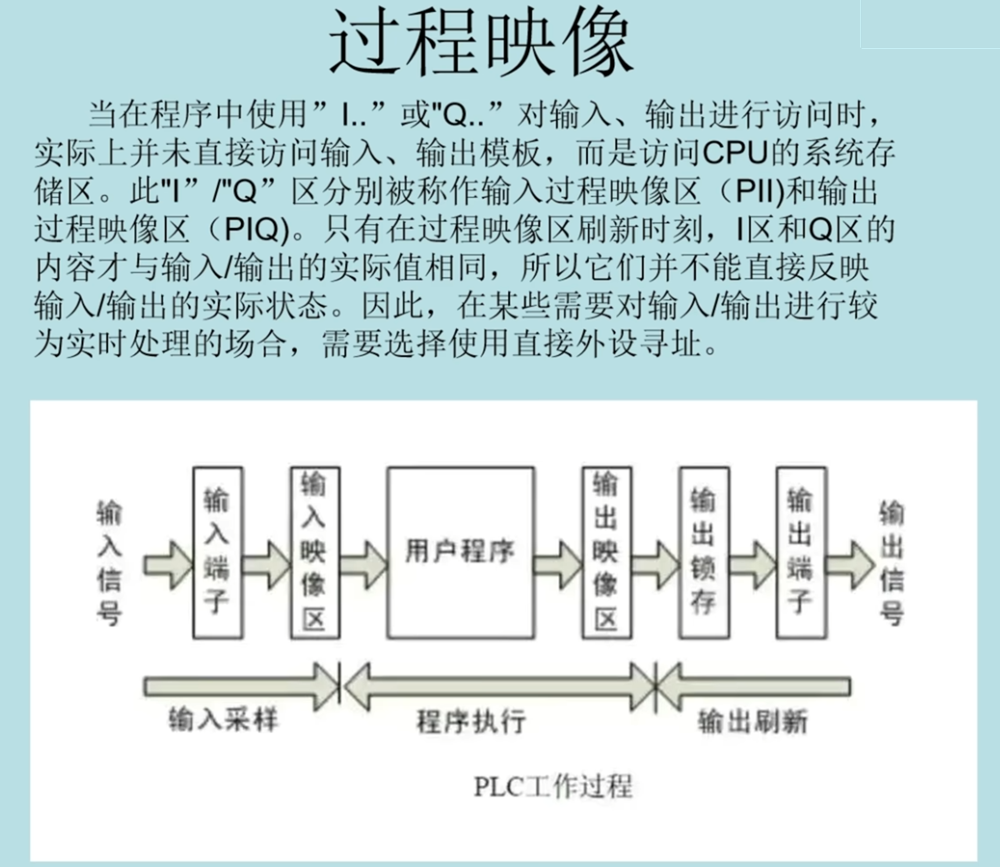

PLC过程映像的工作过程,用户访问IQ区的数据时,并不是直接访问实际的输入,输出区,而是访问的输入,输出映像区;

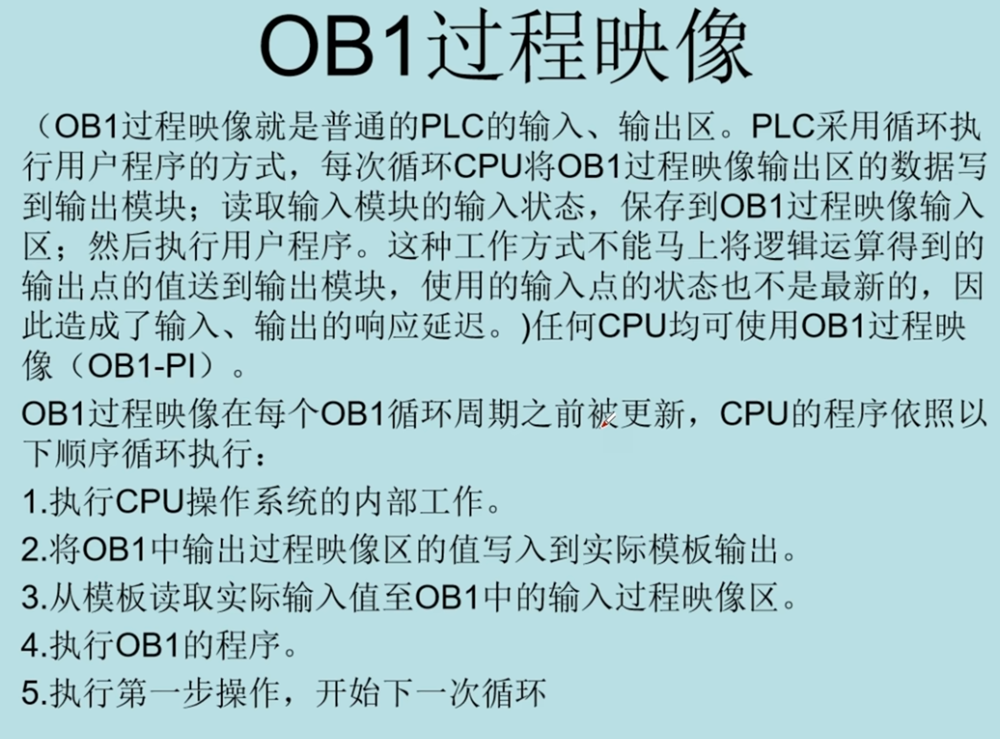

输入输出映像区,及OB1过程映像区在每个OB1循环周期之前被更新;执行顺序如下图所示:

除了OB1过程映像之外,某些类型的CPU中还可以将输入、输出地址分配至过程映像分区(PIP),不能将同一输入/输出地址即分配至OB1过程映像,又分配给PIP过程映像分区;只能是二选一;

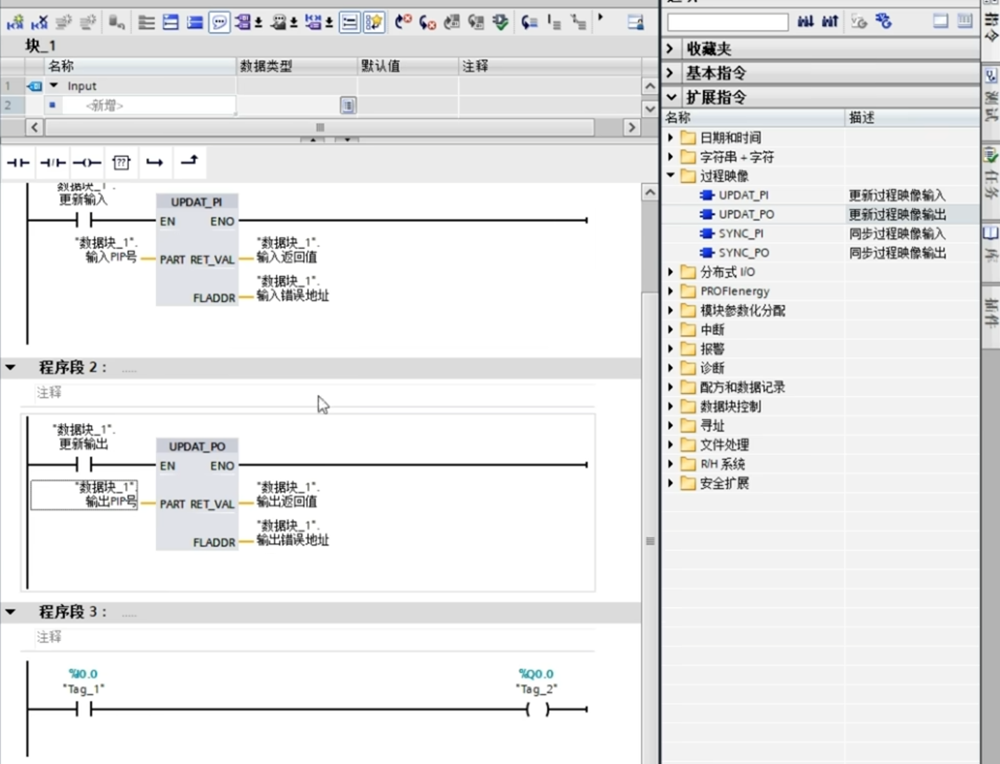

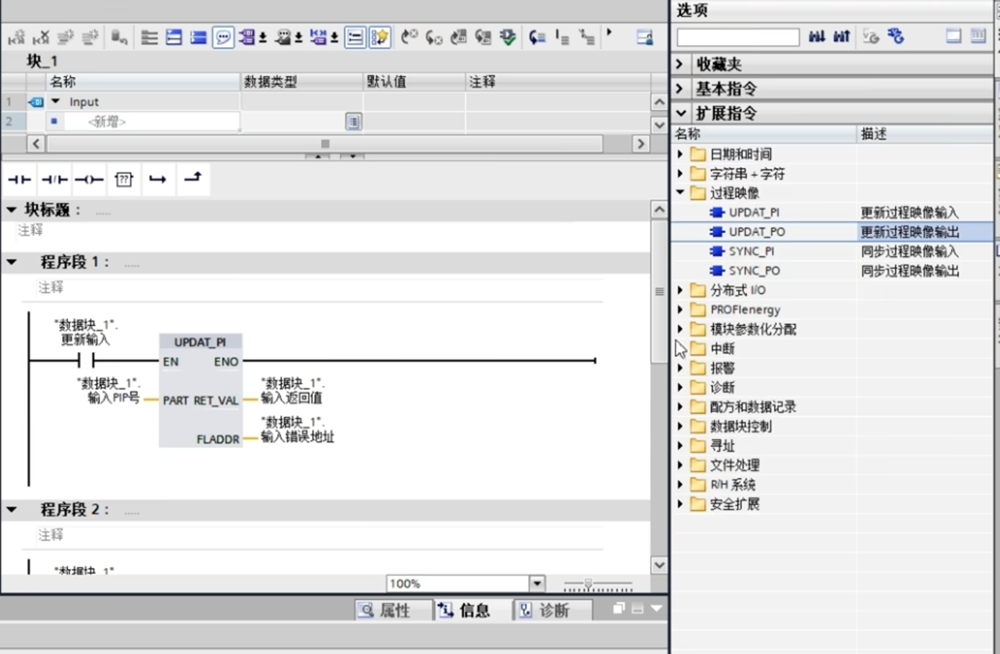

它的指令在扩展指令——-过程映像——-UPDAT_PI指令;一个是"更新过程映像的输入",一个是"更新过程映像的输出"。

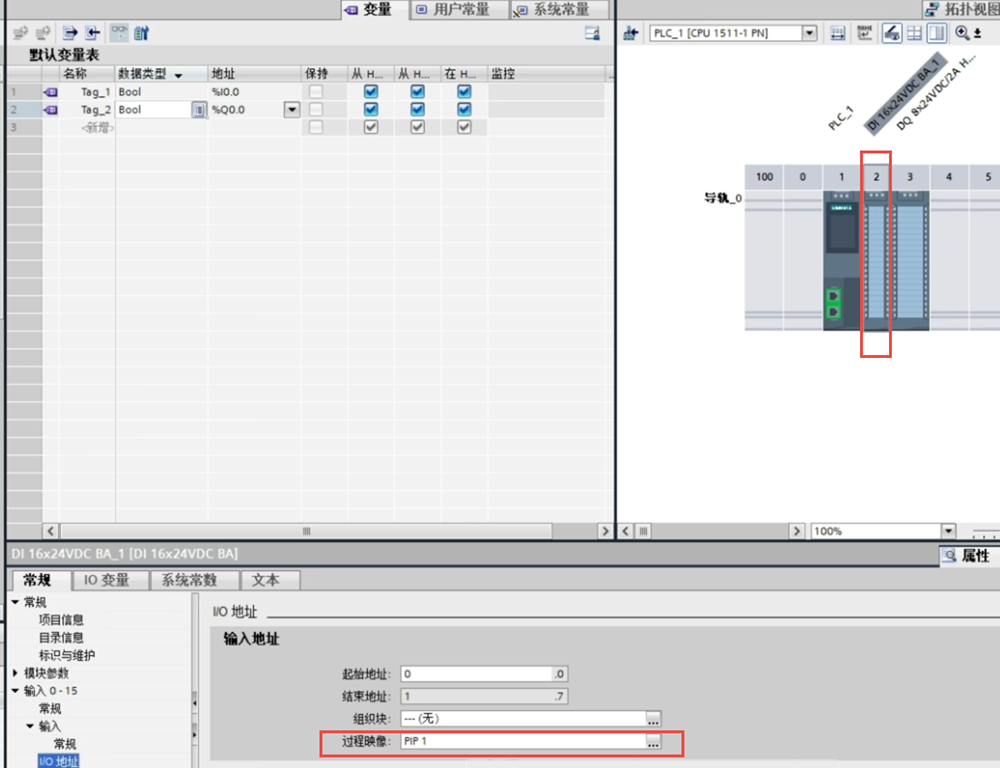

本来PLC是自动按扫描周期更新输入,输出映像过程中的数据的。此时就可以通过开关来控制它什么更新输入或输出。在硬件组态时在IO地址中过程映像进行选择PIP 1;默认是自动更新。

输出接口过程映的组态和配置与输入类似。

在程序中输入映像区的PIP 号是1;输出映像区的PIP 号是2;要与组态时的硬件号一致;如下图所示,当按下I0.0时,如果上面的UPDAT_PI指令没有接通的情况下,输入信号是进为来的。输出也是同理。
